Снятие двигателя

Внимание: При выполнения работ на подвешенном двигателе подъемное оборудование должно быть надежно закреплено и находиться в неповрежденном состоянии.

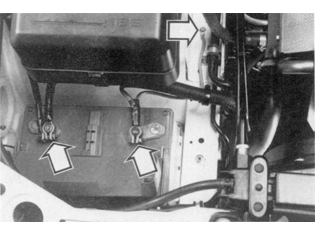

Отсоедините провода аккумуляторной батареи и снимите ее

Снимите:

• отрицательный провод аккумуляторной батареи
• провод с положительной клеммы
• положительный провод аккумуляторной батареи
• клемму "массы" отрицательного провода аккумуляторной батареи сверху лонжерона.
• зажим на лонжероне
• аккумуляторную батарею

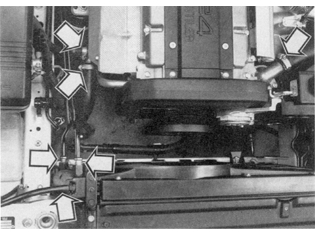

Снимите:

• ремень привода вспомогательных механизмов

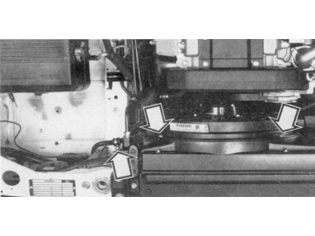

• вентилятор охлаждения двигателя. Освободите верхние винты, отсоедините разъем у реле перед аккумуляторной батареей и провод соединения с "массой" от правой клеммы "массы"

Слейте охлаждающую жидкость.

Снимите:

• Верхний и нижний шланги радиатора с двигателя.
• шланг расширительного бачка с радиатора и возвратной трубки
• трубки коробки передач с радиатора.

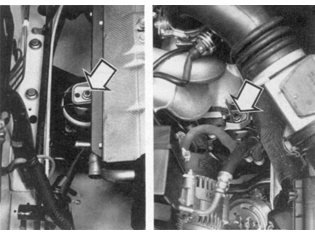

Ослабьте крепления двигателя

Ослабьте верхние гайки левой и правой опор двигателя.

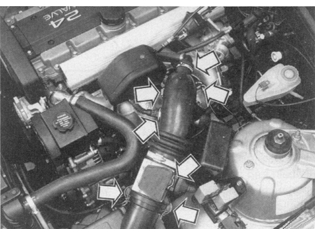

Снимите датчик массового расхода воздуха и впускной шланг

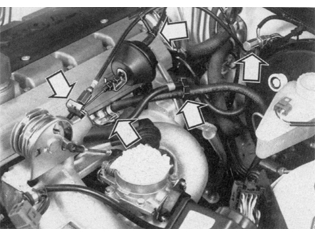

Отсоедините толстый и тонкий шланги вентиляции картера двигателя.Отсоедините шланг холостого хода и провод воздушного клапана холостого хода.Отсоедините два шланга продувочного клапана у впускного коллектора.Отсоедините разъем воздушного клапана холостого хода.Снимите шланг предварительного нагрева.Снимите крышку шкива дроссельной заслонки.

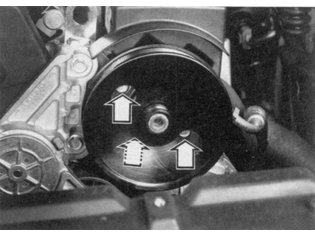

Снимите насос усилителя руля

Три винта в передней части и два в задней части.

Снимите:

• возвратный топливопровод с регулятора
• топливопровод у теплоизоляционной перегородки
• трос дроссельной заслонки
• вакуумный шланг системы поддержания заданной скорости
• защелкивающиеся фиксаторы топливопроводов

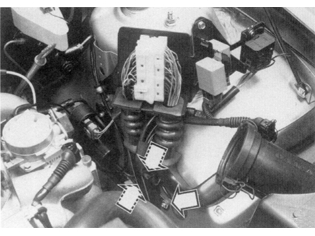

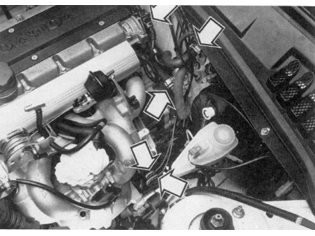

Отсоедините жгут проводки двигателя

Снимите крышку и отсоедините разъем.Отсоедините разъем реле.Ослабьте гайки крепления канала проводки.

Снимите:

• два шланга радиатора с панели торпедо
• Два шланга системы электронного управления микроклиматом на впускном коллекторе
• датчика положения распределительного вала
• датчик частоты вращения коленчатого вала
• шланг вакуумного усилителя тормозов

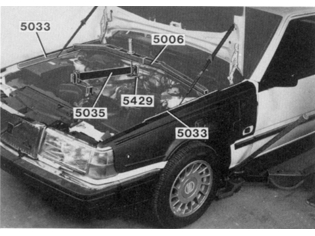

Вывесите заднюю часть двигателя

Используйте две боковые опоры 🔧 STÖD (TILL 5006) 2ST P200,700, подъемную балку 🔧 LYFTBYGEL (HÖJNING MOTOR), подъемный крюк 🔧 KROK HÖJNING MOTOR 2 ST и подъемную балку 🔧 LYFTOK (I/UR-MOTOR) B6304.Установите подъемную проушину 🔧 LYFTÖGLA (INFÄSTNING MOTOR-BAKRE)) B6304 в задней части двигателя. Вывесите двигатель.

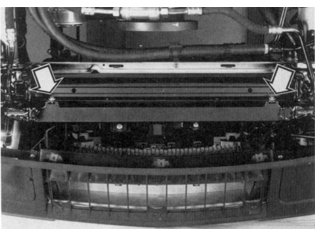

Снимите воздушный дефлектор и брызговик под двигателем

Ослабьте два крепежных винта радиатора.Слейте масло из двигателя.

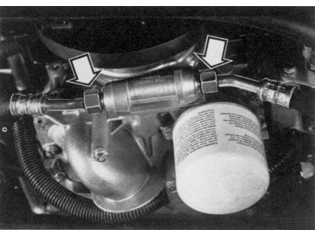

Отсоедините шланги масляного термостата

Отсоедините шланги масляного термостата в блоке цилиндров.

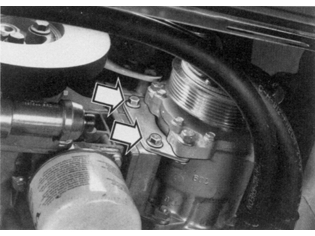

Снимите компрессор кондиционера

Выверните два винта компрессора кондиционера и отсоедините разъемы проводов.Подвесьте его на лонжероне.

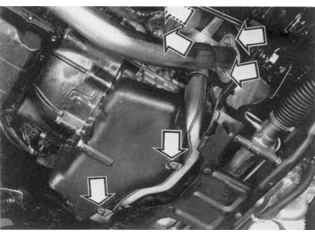

Отсоедините выхлопную трубу

Отсоедините фланец выхлопной трубы от коллектора.Снимите нижнюю часть трубы предварительного нагрева.Снимите брызговик над выхлопной трубой.

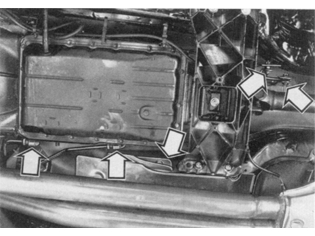

Отсоедините маслопроводы коробки передач

Заглушите отверстия трубок.

Освободите рычаг переключателя передач
Снимите зажим между рычагом переключателя передач и переключающей/реактивной штангами.Освободите тяги из узла переключателя передач.

Отсоедините проводку кислородного зонда

Отсоедините кислородный зонд и провод от разъема.

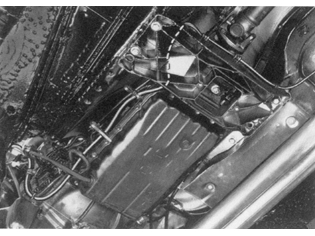

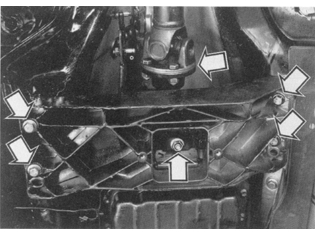

Отсоедините карданный вал и снимите опорную балку коробки передач

Используйте головку 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85-.Разъедините переднюю и заднюю части фланцевого соединения.Пометьте положение.Отверните центральную гайку и винт из лонжерона.Снимите опорную балку коробки передач.

Установите домкрат под коробку передач

Снимите подъемную балку (🔧 LYFTBYGEL (HÖJNING MOTOR)и подъемную балку🔧 KROK HÖJNING MOTOR 2 ST).

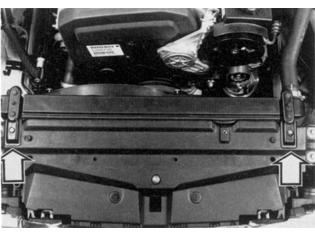

Снимите верхние крепления радиатора

Снимите трубки коробки передач и радиатор.

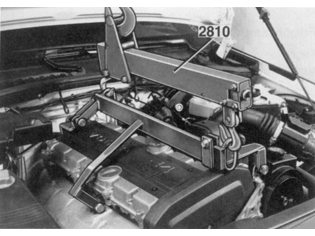

Поднимите двигатель

Используйте подъемное приспособление 🔧 LYFTOK (MOTOR)).Отрегулируйте положение подъемной балки так, чтобы двигатель находился в уравновешенном состоянии.Уберите домкрат из-под коробки передач.

Примечание: Расположите жгуты проводки так, чтобы не повредить их во время подъема двигателя.

Снимите двигатель и коробку передач

Корректируйте угол подъема в ходе операции

Примечание: Внимательно следите, чтобы двигатель и коробка передач не зацепились за кузов и другое оборудование.
