Снятие двигателей с турбонаддувом с коробкой передач

Радиатор и двигатель, слив охлаждающей жидкости

• См. Замена охлаждающей жидкости.

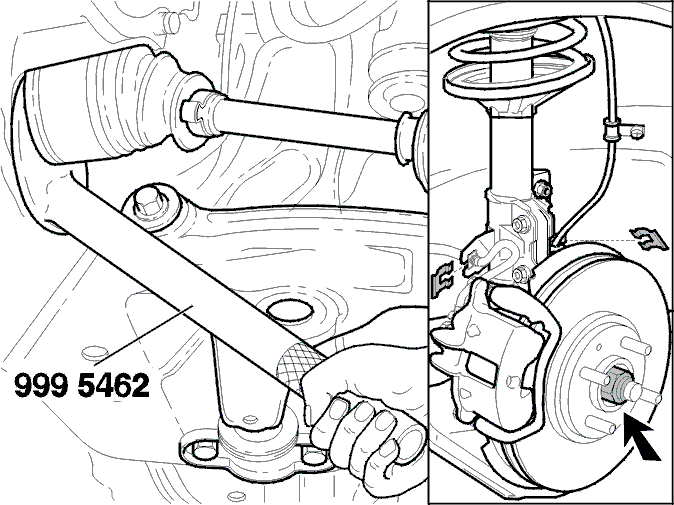

Снятие гайки левого приводного вала

Снимите колпак ступицы. Снимите гайку.

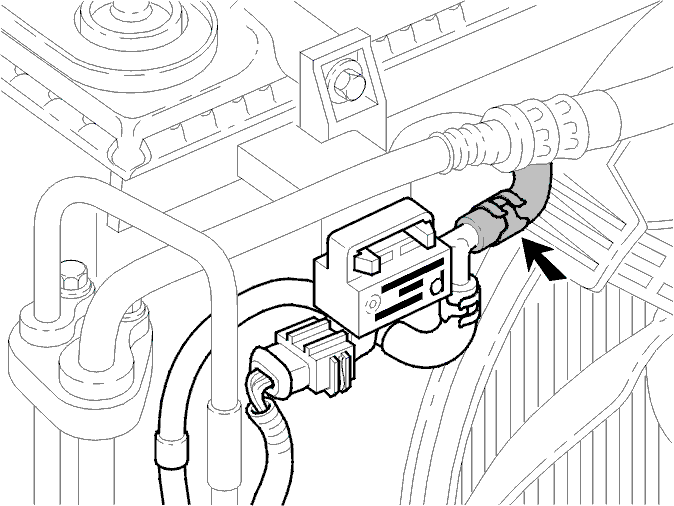

Снятие шланга системы кондиционирования с кожуха вентилятора

Снятие передних и задних брызговиков под двигателем

Снятие распорки

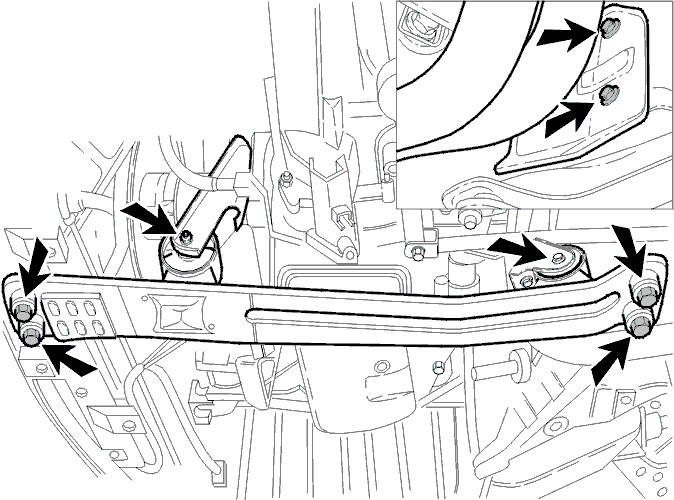

Снятие продольного элемента конструкции

Снимите:

• теплоизоляционный щиток
• гайки подушек двигателя
• передние и задние винты
• два винта с подушек двигателя. Выньте продольный элемент конструкции из автомобиля.

Снятие нисходящей трубы с выпускного коллектора

• Отверните гайки
• Потяните переднюю выхлопную трубу вниз
• Снимите прокладку.

Снятие заднего крепления двигателя

Выверните четыре винта. Снимите кронштейн двигателя.

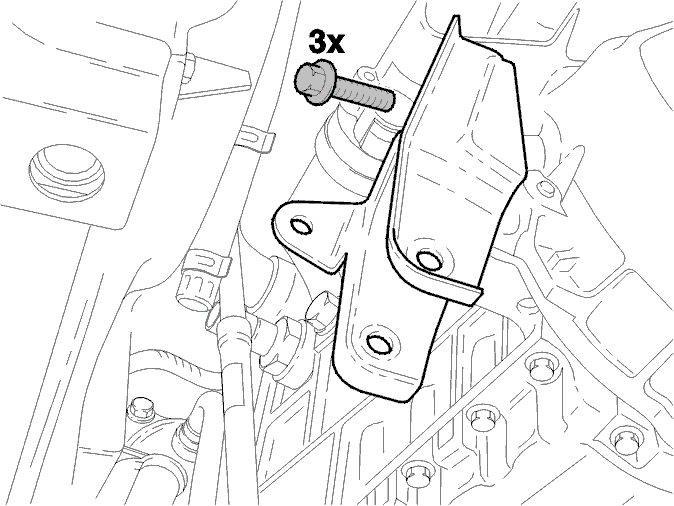

Снятие переднего крепления двигателя

Снимите зажимы со шланга охладителя нагнетаемого воздуха.Выверните три винта и снимите крепление двигателя.

Снятие поликлиновых ремней

• Снимите нагрузку на ремни, повернув натяжное устройство ремня против часовой стрелки
• Снимите поликлиновые ремни. Подвиньте его вверх.

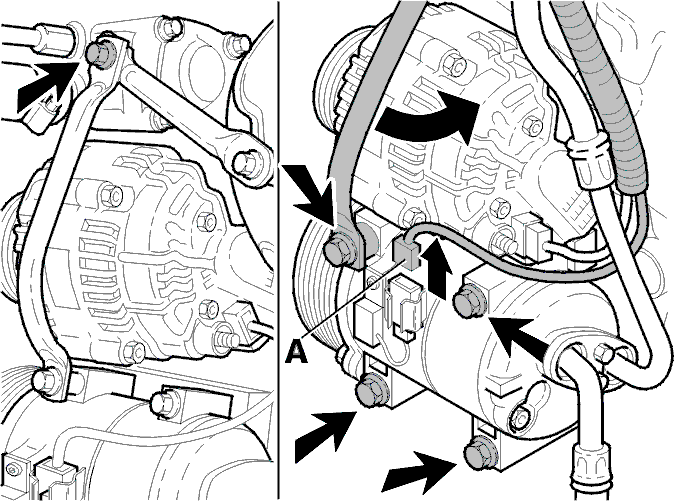

Снятие компрессора системы кондиционирования

Отвинтите верхний винт с крепления насоса рулевого привода с усилителем.

Снимите:

• разъем (А)
• четыре винта крепления
• компрессор. Поверните компрессор вверх насколько возможно
• Сдвиньте крепление в сторону.

Привяжите передний край компрессора к кузову автомобиля.

Примечание: Не повредите шланги и трубы системы кондиционирования.

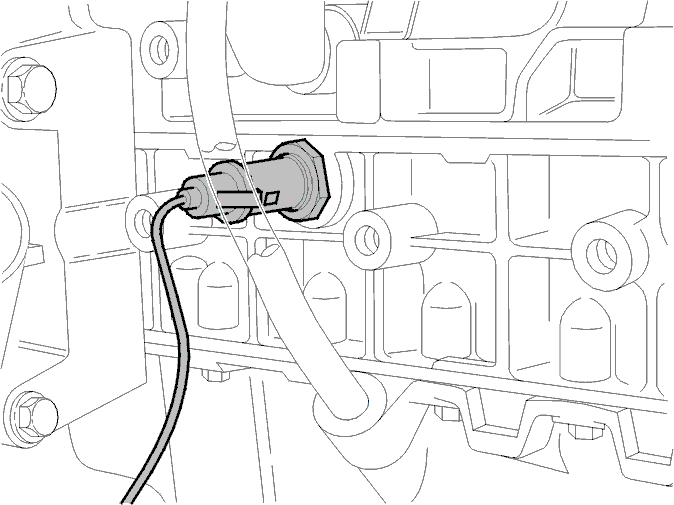

Снятие разъемов датчика давления масла и генератора

Снимите:

• разъем с датчика давления масла
• зажим кабеля с кронштейна
• разъем в середине.

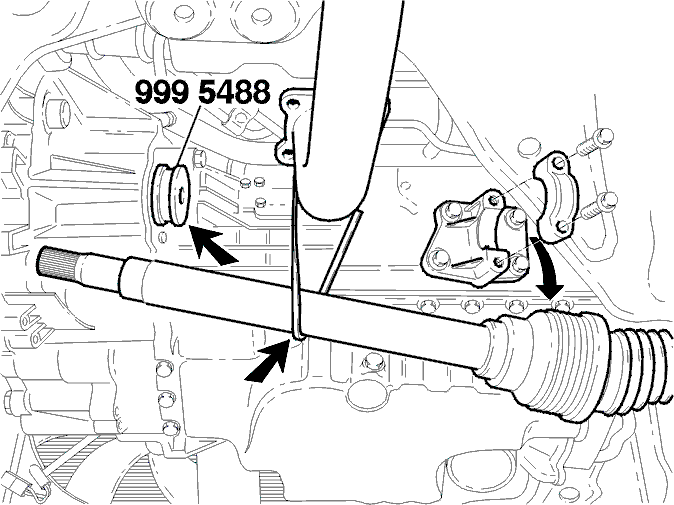

Снятие правого приводного вала с коробки передач

Снимите:

• Крышка подшипника приводного вала на стороне двигателя
• Оба передних колеса
• Зажимы тормозного шланга. Выньте шланги из их креплений
• Линии ABS из их креплений
• Две гайки и верхний винт с пружинной стойки
• Шпиндель колеса с пружинной стойки (поверните его)
• Приводной вал с коробки передач
• Нижний винт. Передвиньте приводной вал в сторону.

Вставьте специальный инструмент 🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42 в коробку передач.Закрепите шпиндель колеса при помощи нижнего винта пружинной стойки.Привяжите приводной вал к рычагу колеса.

Снятие левой крышки

Выверните винты. Снимите крышку.

Снятие левого приводного вала в сборе

Снимите:

• Зажимы тормозного шланга. Выньте шланги из их креплений
• Линии ABS из их креплений
• Центральную гайку с приводного вала
• Две гайки и верхний винт с пружинной стойки
• Отсоедините приводной вал от коробки передач. Используйте специальный инструмент 🔧 BRYTVERKTYG (DEMONT-DRIVAXEL/VÄXELLÅDA)B-VERSION
• Узел приводного вала
• Вставьте специальный инструмент 🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42 в коробку передач
• Закрепите шпиндель колеса при помощи нижнего винта пружинной стойки.

Автоматическая коробка передач: отсоедините маслопроводы коробки передач

Отсоедините выводы маслопровода от коробки передач. Сдвиньте трубки в сторону.Убедитесь, что в коробку передач и в шланги не попадает грязь.Заткните все отверстия пластмассовыми заглушками.

Примечание: Не снимайте шланги с труб.

Опорожнение системы впрыска топлива

См. Слив топлива из топливной системы.

Снятие аккумулятора и полки аккумулятора

Снимите аккумулятор.

Примечание: Если в автомобиле есть система поддержания выбранной скорости, снимите вакуумный шланг и разъем, прежде чем отсоединять вакуумный насос.

Выверните винты из полки аккумулятора.Высвободите жгут проводов из зажима.Снимите зажим для шланга с полки аккумулятора.

Снятие воздухоочистителя

Снимите воздухоочиститель. См. Замена воздухоочистителя (ACL).

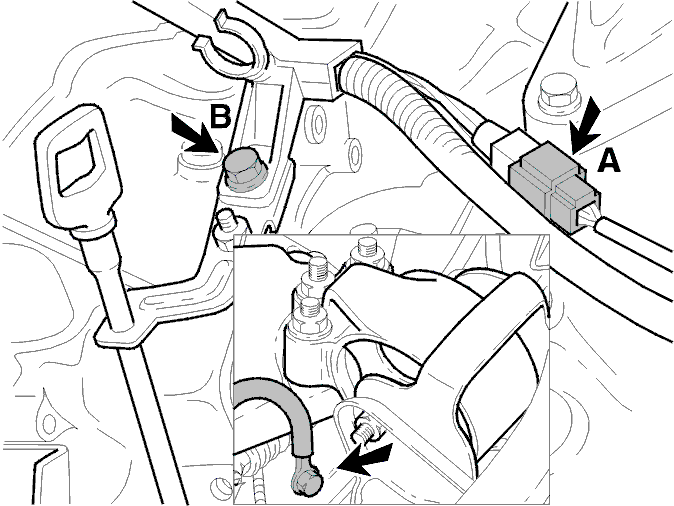

Отсоедините положительный и отрицательный провода аккумулятора

Отсоедините разъем (А).Снимите:

• Гайку и положительный провод аккумулятора
• Провод заземления с коробки передач.

Снятие тросов механизма переключателя передач

Автоматическая коробка передач
Снимите: крепления троса переключателя передач.Отсоедините разъем.Снимите трос переключателя передач с наклонного рычага переключателя передач на коробке передач.Снимите разъемы с коробки передач:

• Снимите трос переключателя передач с коробки передач
• Провод заземления с коробки передач
• Снимите кронштейн разъема с коробки передач
• Разъедините разъем.

Снятие вакуумного шланга с продувочного клапана

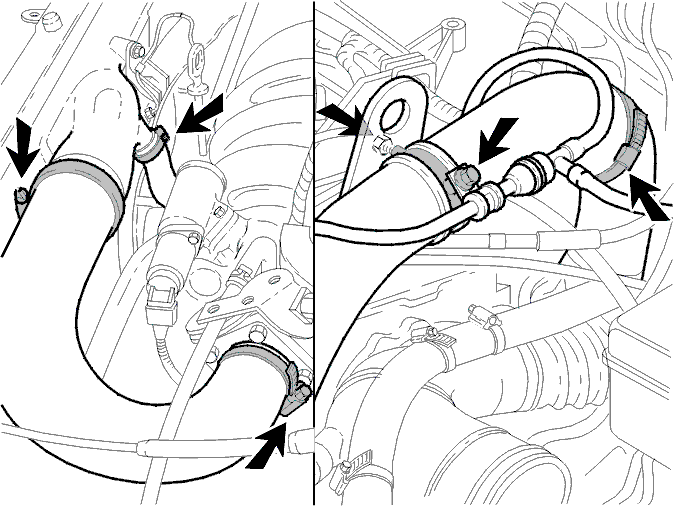

Снятие шлангов с турбонагнетателя

Снимите:

• Трубу подачи нагнетаемого воздуха между корпусом дроссельной заслонки и охладителем нагнетаемого воздуха
• Шланг регулирующего пневмоклапана холостого хода на охладителе нагнетаемого воздуха
• Шланг на трубе
• Винт кронштейна. Снимите узел трубы вместе со шлангом.

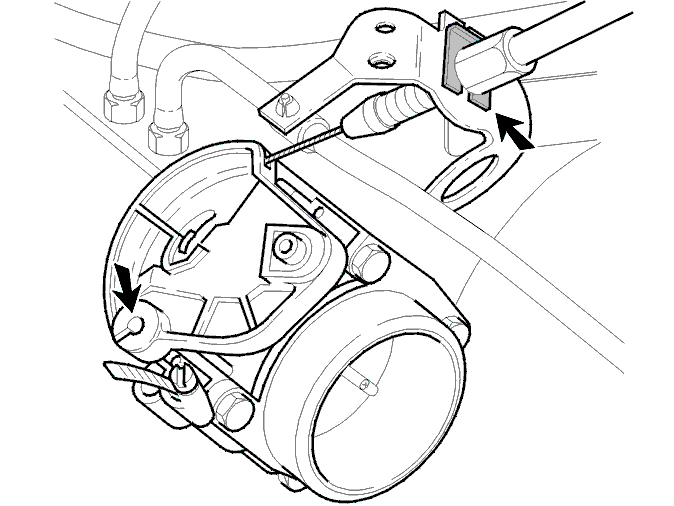

Снятие троса дроссельной заслонки

Снимите:

• крышку, вывернув один винт и сняв две заглушки
• трос с дроссельной заслонкой в широко открытом положении
• стопорный зажим. Снимите трубку троса.

Снятие крышки, крепления и разъемов

Cнимите разъемы следующих устройств:

• датчик частоты вращения коленчатого вала
• датчик положения распределительного вала
• датчик детонации
• жгут проводов.

Снимите:

• защитную трубку с 3 зажимов
• шланг усилителя тормозов с усилителя тормозов (вдавите стопорное кольцо и вытяните шланг)
• шланг с клапана воздухоочистителя.

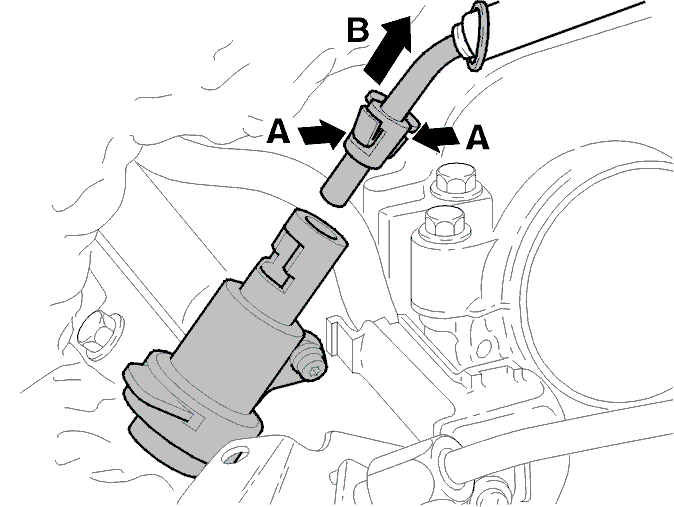

Снятие топливопровода с двигателя

• Сожмите блокирующие накладки вместе. Вытяните топливопровод
• Отсоедините трубу от зажимов. Сдвинте трубу в сторону.

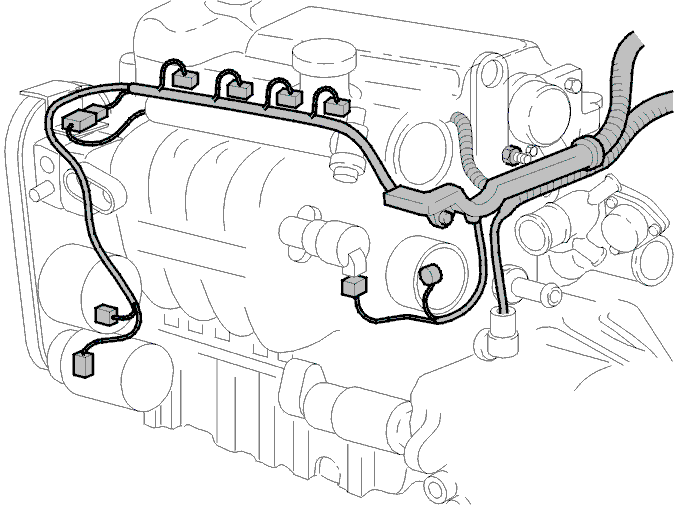

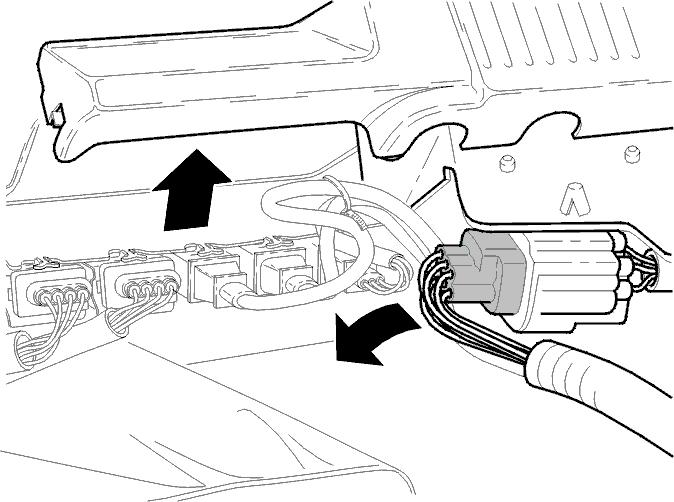

Снятие жгута проводов

Отсоедините разъемы от двигателя.

Примечание: Отметьте положение всех точек крепления жгута проводов.

Снимите:

• датчик температуры охлаждающей жидкости двигателя
• кабель с кронштейна
• крышку над форсунками (стяните крышку)
• форсунки
• датчик положения дроссельной заслонки
• регулирующий пневмоклапан холостого хода
• направляющую кабеля, ослабив один винт и гайку
• выключатель заднего фонаря
• отведите весь жгут проводов в сторону.

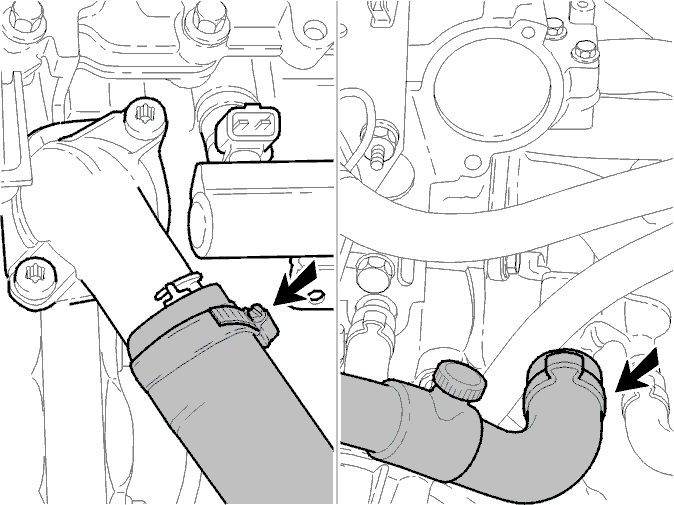

Снятие шлангов охлаждающей жидкости

Снимите:

• зажимы
• верхний шланг радиатора
• нижний шланг радиатора на стороне двигателя.

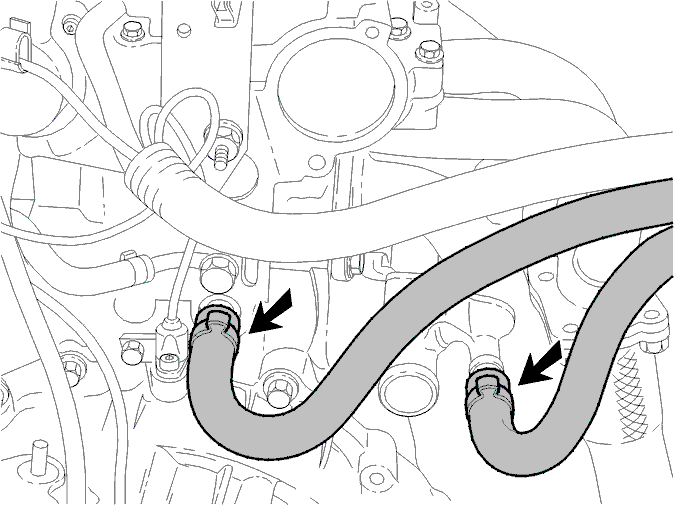

Снятие шлангов обогревателя с соединения двигателя

Снимите:

• ослабьте зажимы для шлангов (заметьте, как проложены шланги)
• стяните шланги обогревателя.

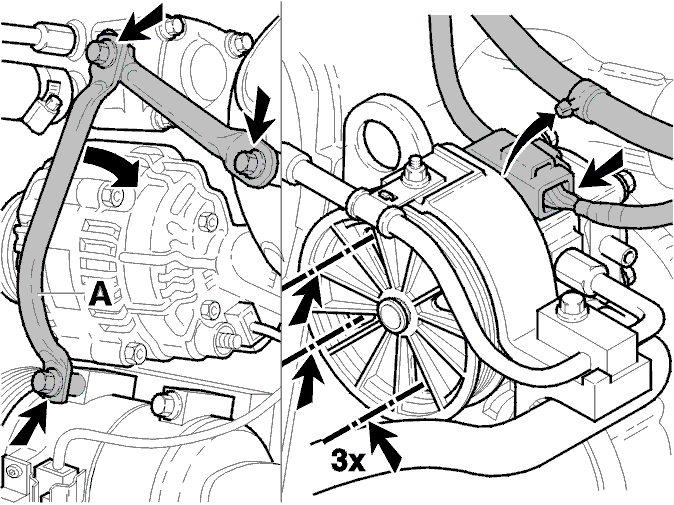

Снятие насоса рулевого привода с усилителем с двигателя

• Снимите кронштейны между насосом рулевого привода с усилителем и впускным коллектором, а также нижний кронштейн
• Снимите поликлиновый ремень
• Снимите винты крепления между спицами на шкиве
• Снимите масляный бачок с кузова. Высвободите шланг из зажимов
• Снимите насос рулевого привода с усилителем. Поместите насос в сторону.

Поместите капот в положение для техобслуживания

Выверните два винта.Снимите опору на стороне кузова.Подоприте капот.

Снятие двигателя с коробкой передач

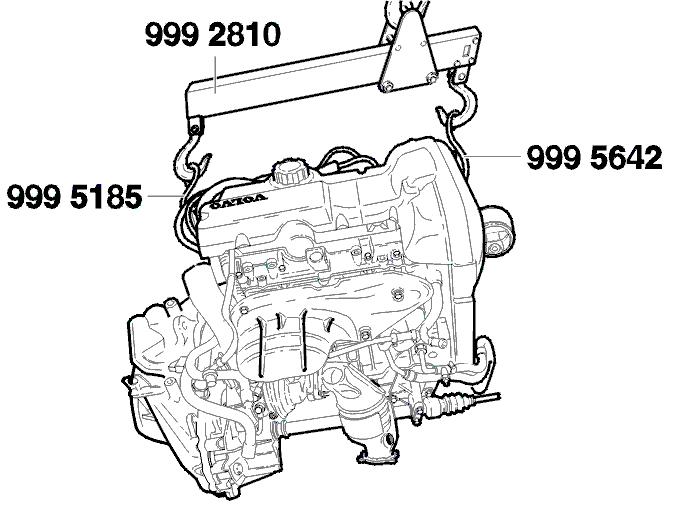

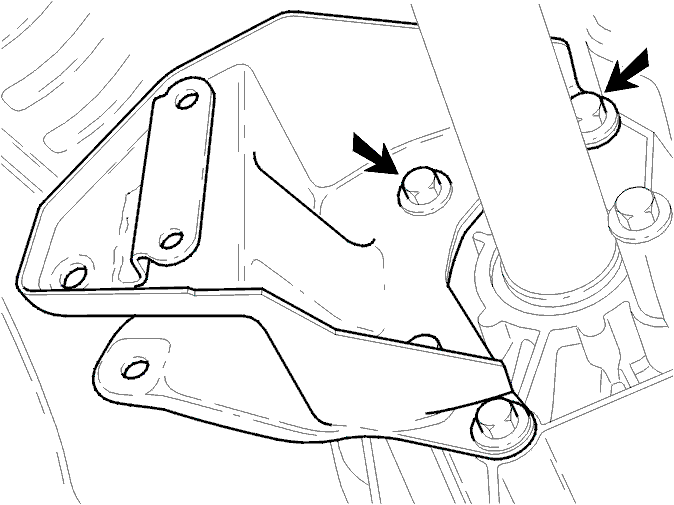

Подвесьте подъемные крюки 🔧 KROK (URLYFTNING MOTOR-TILL 2810) и 🔧 KROK (LYFT MOTOR) B5252T на 🔧 LYFTOK (MOTOR)).Поднимите подъемное оборудование так, чтобы оно сняло напряжение с двигателя.Снимите крепление двигателя на стороне коробки передач:

• Снимите гайку и выверните винт
• Выверните три винта. Снимите кронштейн коробки передач.

Снимите крепления двигателя с верхней крышки ремня распределительного механизма.

Примечание: Внимательно проверьте, чтобы карданная передача не задевала кузов или другое дополнительное оборудование. Если необходимо, поверните зажим на масляном радиаторе.

Поднимая, выньте двигатель.Постоянно регулируйте подъемные оборудование во время подъема.Возвратите капот в нормальное положение.
