Снятие блока дифференциала (1996, 1997)

Снятие масляного уплотнения

Снимите уплотнительное кольцо.Вбейте масляное уплотнение внутрь на одной стороне и снимите его на другой стороне.

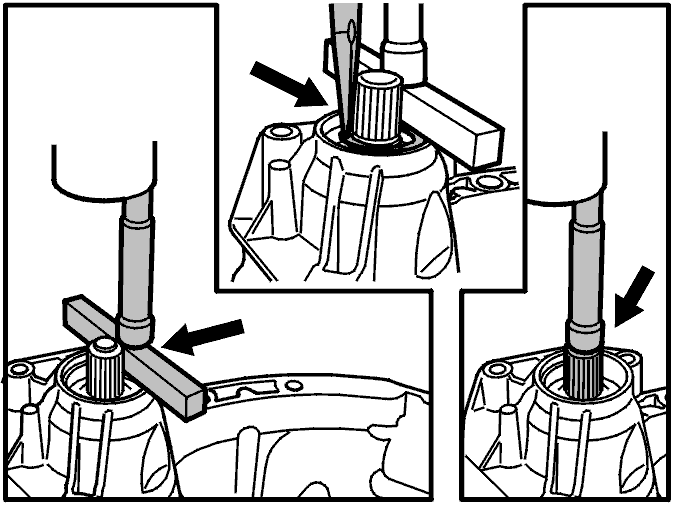

Снятие дифференциала

Подоприте блок дифференциала.Прижмите корпус дифференциала на 1 мм.Снимите круглый пружинный зажим.Подоприте корпус дифференциала.Выдавите дифференциал.

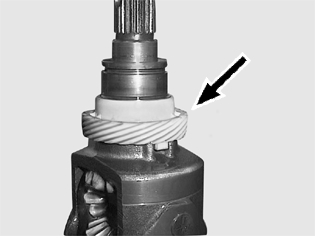

Снятие различных деталей с дифференциала (привод механического спидометра)

Снимите ведущее зубчатое колесо с дифференциала.

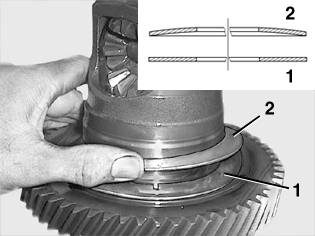

Снятие конического кольца предварительного натяжения и защитного кольца

Снимите:

• коническое кольцо
• защитное кольцо.

Снятие (полой) планетарной шестерни

Снимите:

• стопорное кольцо (1)
• прокладку (2).

Извлеките планетарную шестерню (3).

Снятие сателлитов

Снимите:

Вариант 1

• пружинный штифт при помощи кернера
• вал (4) вместе с втулкой
• сателлиты (6) вместе с упорными шайбами.

Вариант 2

• фиксирующий зажим (7)
• вал (4)
• сателлиты (6) вместе с упорными шайбами.

Снятие планетарной шестерни

Выньте шестерню из корпуса.
