Снятие блока дифференциала (1996, 1997)

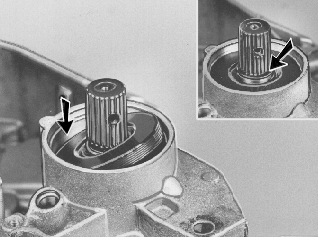

Снятие масляного уплотнения

Снимите уплотнительное кольцо.Вбейте масляное уплотнение внутрь на одной стороне и снимите его на другой стороне.

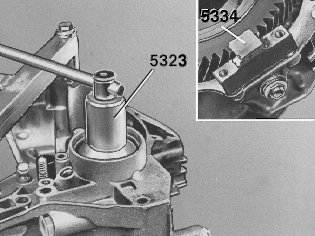

Снятие дифференциала

Установите упор 🔧 MOTHÅLL (KRONHJUL) M50/407E на ведомую шестерню.

Снимите:

• гайку специальным инструментом 🔧 SEXKANTSHYLSA 50 MM M50/407E
• упор 🔧 MOTHÅLL (KRONHJUL) M50/407E.

Выньте дифференциал из корпуса.Снимите прокладку.Выньте подшипник из корпуса.

Снятие различных деталей с дифференциала (привод механического спидометра)

Отломите стопорные скобы ведущего зубчатого колеса.Снимите ведущее зубчатое колесо с дифференциала.

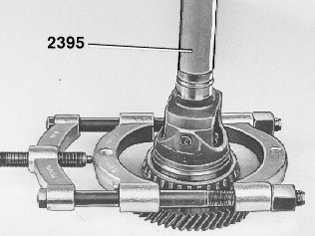

Снятие подшипника дифференциала

Поместите блок дифференциала на мягкую поверхность.Снимите роликовый подшипник с корпусом.Расположите губки стандартного съемника на подшипнике.Выпрессуйте дифференциал из подшипника при помощи специального инструмента 🔧 HYLSA (MONT-PINJONGLAGER) 1030.

Примечание: Снимайте подшипник только когда это необходимо. Снятие вызывает разрушение.

Снятие (полой) планетарной шестерни

Снимите:

• стопорное кольцо (1)
• прокладку (2).

Извлеките планетарную шестерню (3).

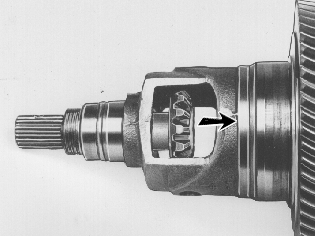

Снятие сателлитов

Снимите:

Вариант 1

• пружинный штифт при помощи кернера
• вал (4) вместе с втулкой
• сателлиты (6) вместе с упорными шайбами.

Вариант 2

• фиксирующий зажим (7)
• вал (4)
• сателлиты (6) вместе с упорными шайбами.

Снятие планетарной шестерни

Выньте шестерню из корпуса.
