Снижение шума из багажного отделения, салона и от заднего сиденья

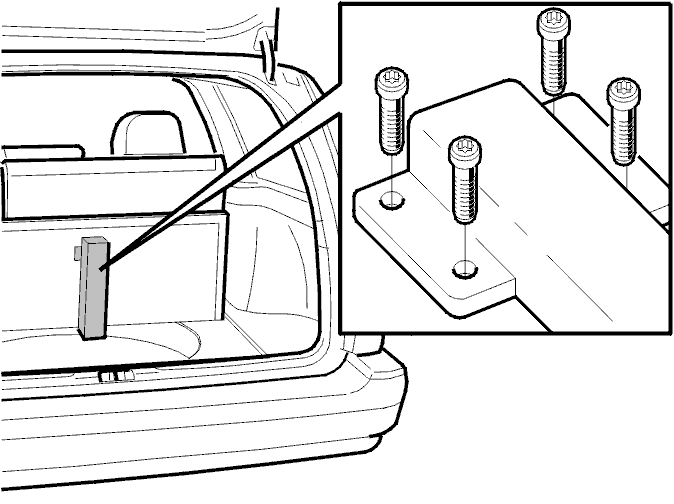

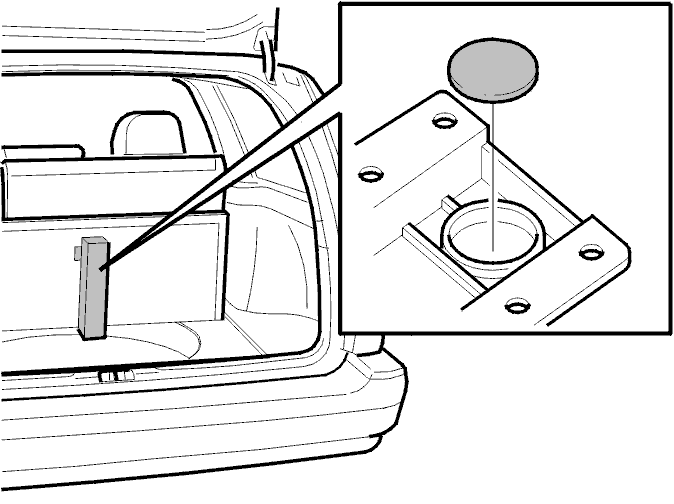

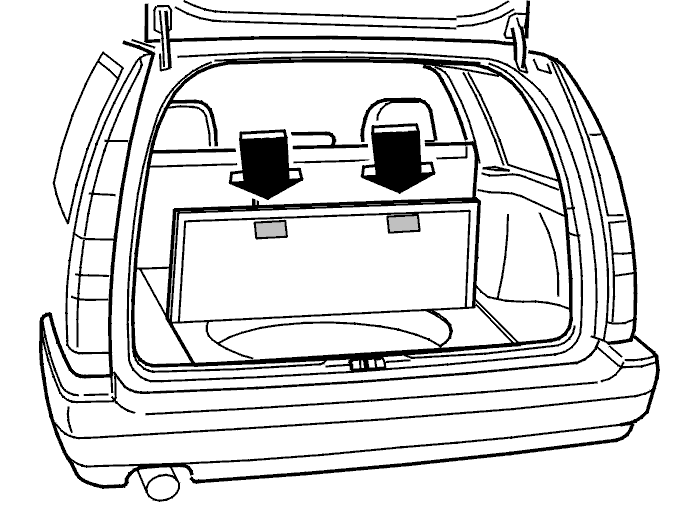

Дребезжание напольной крышки

Установите:

• 2 пенорезиновых элемента, номер детали 679904-3.
• Проверьте/затяните все винты напольной крышки вручную.

Примечание: Будьте осторожны! Некоторые винты ввернуты в дерево и могут отвернуться. Если винты не фиксируются, просверлите новое отверстие рядом с прежним и вверните винт.

Дребезжание напольной крышки (только для автомобилей с запираемыми напольными крышками)

При размещении груза на напольной крышке происходит освобождение механизма ее запирания.

Снимите:

• крышку.

Сточите напильником или срежьте часть материала, как показано на иллюстрации.

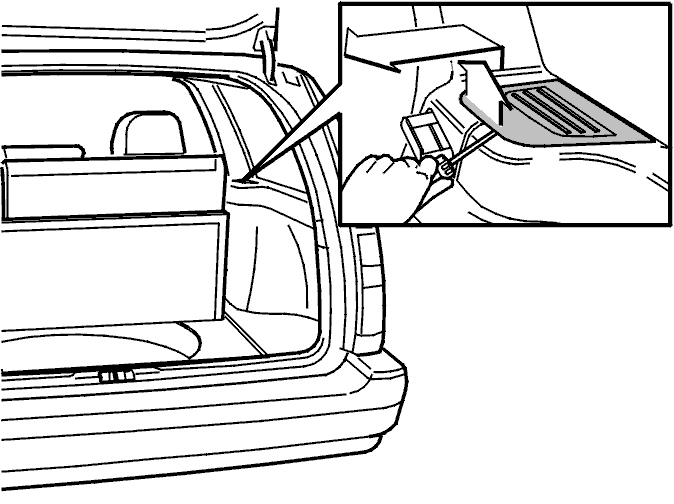

Дребезжание механизма запирания напольной крышки (только для автомобилей с запираемыми напольными крышками)

Разрежьте ленту, номер детали 3537385-1, пополам и оберните одной половиной ближайший к замку фиксатор.

Прижмите кусок текстильной ленты, номер детали 6812838-8, (не снимая подложку) к гнезду крышки цилиндра замка так, чтобы на подложке отпечатался оттиск гнезда. Обрежьте текстильную ленту по контуру оттиска и прижмите вырезанный элемент к гнезду.

Скрип от дополнительного обращенного назад сиденья (только для автомобилей с дополнительным обращенным назад сиденьем)

Снимите:

• дополнительное обращенное назад сиденье и спинку.

Покройте лаком против скрипа, номер детали 1161412-0, прокладки и крепления.

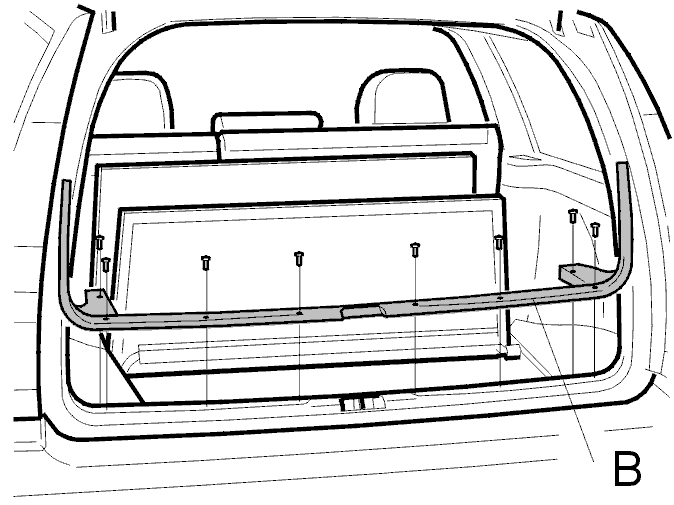

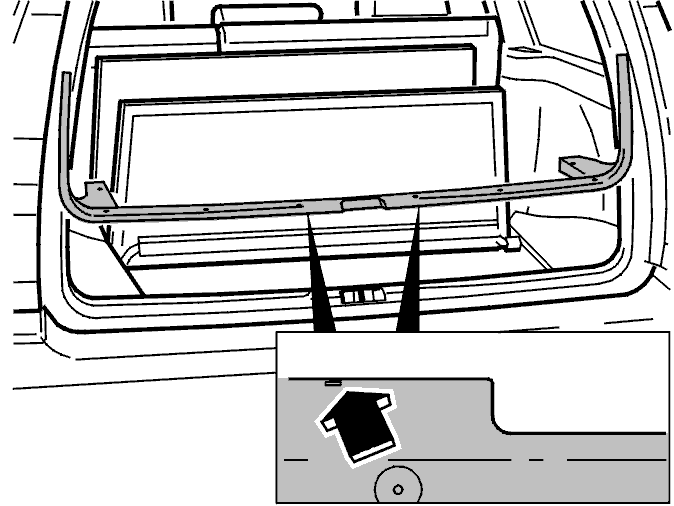

Скрип между облицовочной панелью порога и кузовом в проеме двери задка

Наклейте:

• маскировочную ленту (A) на расстоянии 3 мм от облицовочной панели порога (B) для обозначения положения облицовочной панели порога.

Снимите:

• облицовочную панель порога (В).

Наклейте:

• Тефлоновую ленту PTFE (C), номер детали 9132169-5, встык с ранее наклеенной маскировочной лентой (A).

Обрежьте ленту вокруг замка.

Снимите:

• маскировочную ленту (А).

С силой прижмите тефлоновую ленту PTFE (C) на свое место так, чтобы исчезли все воздушные пузырьки.

Перед установкой сточите напильником все заусенцы с облицовочной панели порога.

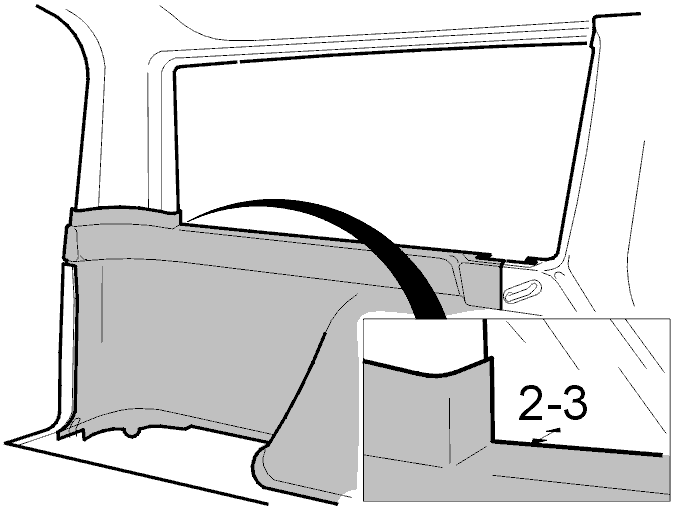

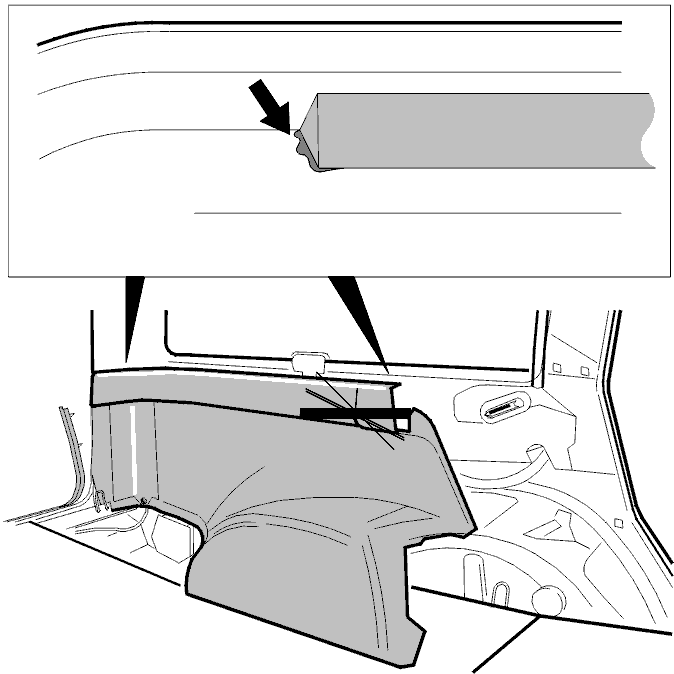

Скрип между боковой панелью и боковым окном из-за остатков клея

Проверьте расстояние между боковой панелью и боковым окном. Если панель касается бокового окна, сточите напильником или сошлифуйте панель так, чтобы между панелью и боковым окном был зазор 2-3 мм.

Удалите:

• лишний клей.

Скрип от бокового элемента панели С

Снимите:

• боковой элемент.

Сточите напильником часть материала, как показано на иллюстрации.

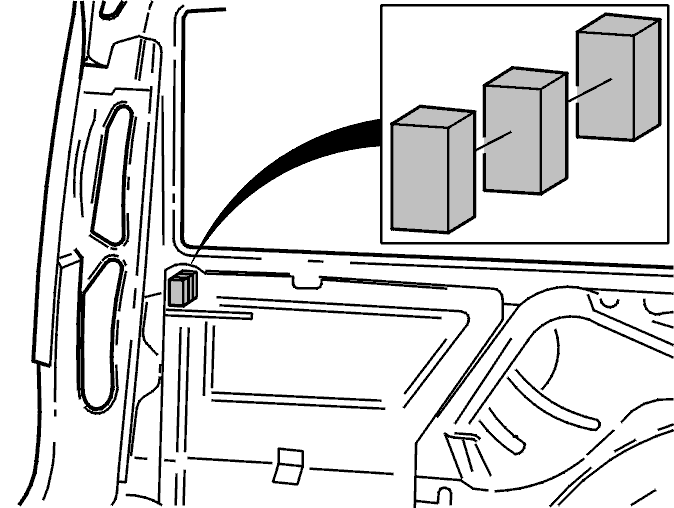

Скрип между изоляционной панелью и боковой панелью

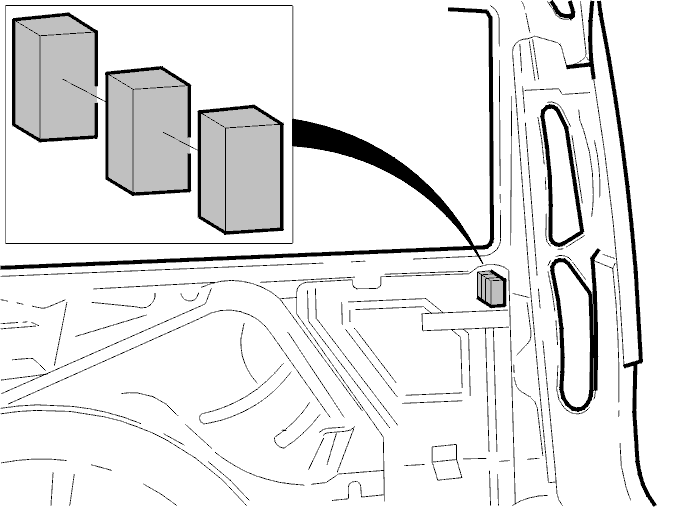

Сожмите по 3 пенопластовых элемента, номер детали 679904-3, с каждой стороны.Установите пенопластовые элементы на изоляционные панели согласно иллюстрации.Правая сторона

Левая сторона

Скрип между панелью D и кузовом

Скрип между панелью D и кузовом
Снимите панель.Наклейте 2 полоски тефлоновой ленты, номер детали 9132169-5, на опоры с обратной стороны панели. Если опоры слишком острые, сточите острые кромки напильником.Прижмите тефлоновую ленту PTFE на свое место так, чтобы исчезли все воздушные пузырьки.

Скрип между панелью D и боковой панелью
Наклейте тефлоновую ленту PTFE, номер детали 9132169-5, вдоль кромки с обратной стороны панели.Прижмите тефлоновую ленту PTFE на свое место так, чтобы исчезли все воздушные пузырьки.

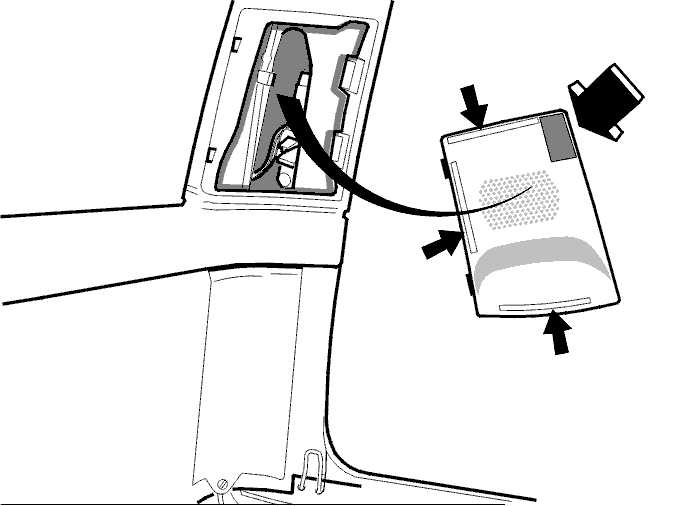

Дребезжание решетки громкоговорителя стойки D (с левой и с правой стороны)

Разделите текстильную ленту, номер детали 3537385 3537385-1, и наклейте на решетку громкоговорителя.Если отсутствуют 3 элемента из текстильной ленты, разделите текстильную ленту, номер детали 3537385-1, вдоль на три части и наклейте на решетку громкоговорителя.

Треск от внутренней облицовки крыши - панель стойки D

Наклейте:

• текстильную ленту, номер детали 3537385-1, на внутреннюю облицовку крыши.

Скрип от проставки в автомобилях с ”Временным запасным” колесом

Наклейте:

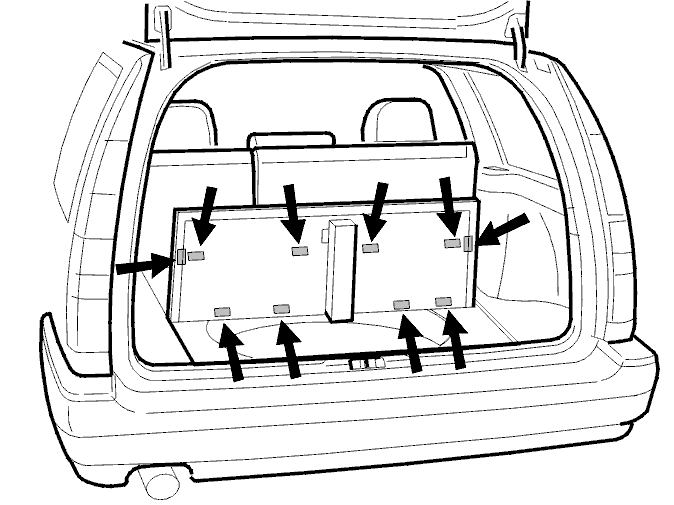

• 6 полосок текстильной ленты, номер детали 3537385-1, на проставку.

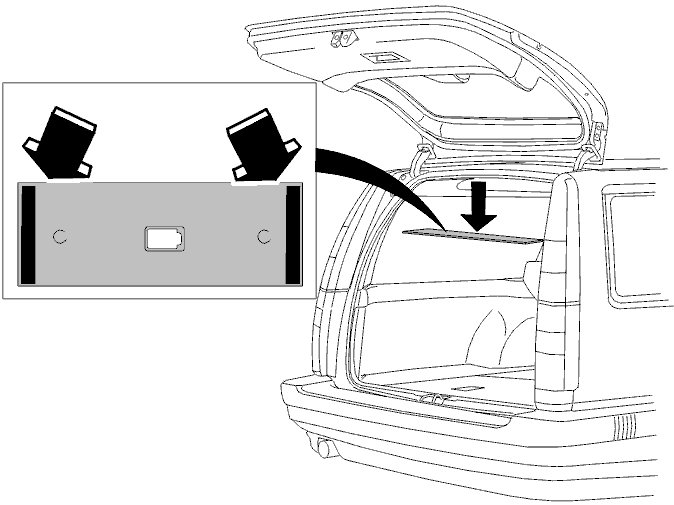

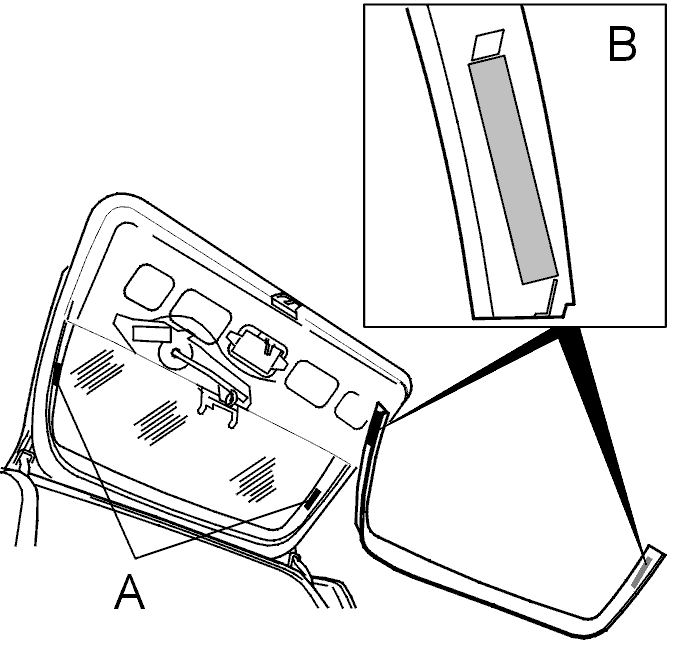

Дребезжание между панелью заднего окна и дверью задка

Установите:

• 2 пенорезиновых элемента (B), номер детали 9165909-4, на панель заднего окна.

Снимите:

• прежние пенорезиновые элементы (А) с двери задка.

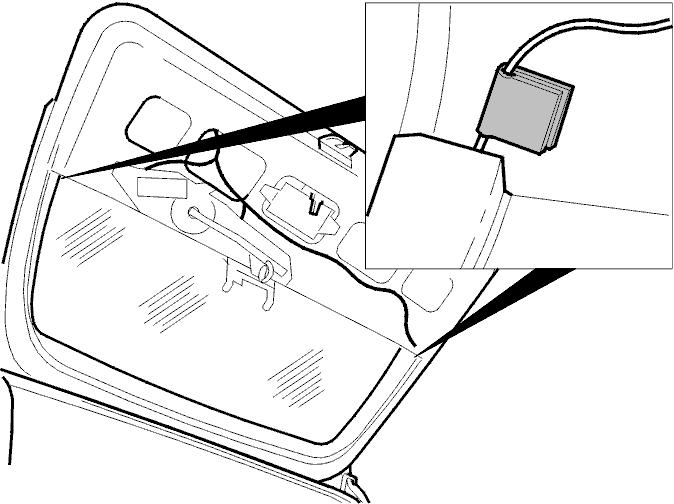

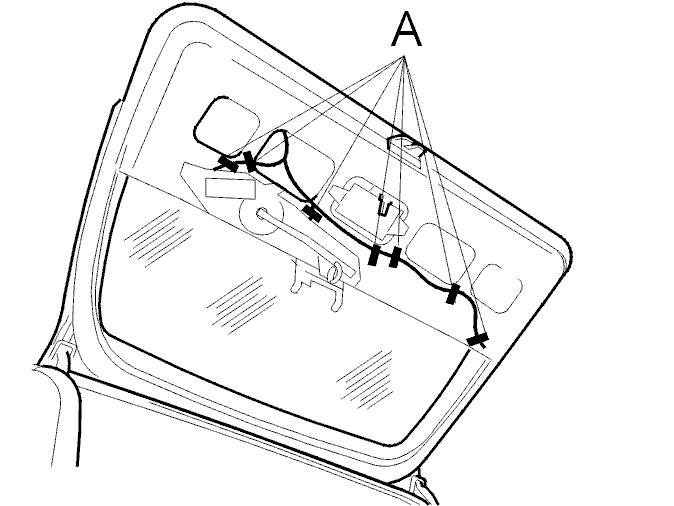

Дребезжание проводки обогревателя стекла заднего окна и панели двери задка

Панель заднего окна

Установите:

• 1 пенорезиновый элемент, номер детали 679904-3, на проводку с обеих сторон стекла заднего окна.

Отсоедините пенорезину проводки

Наклейте:

• 7 полосок текстильной ленты, номер детали 3537385-1, для фиксации проводки.

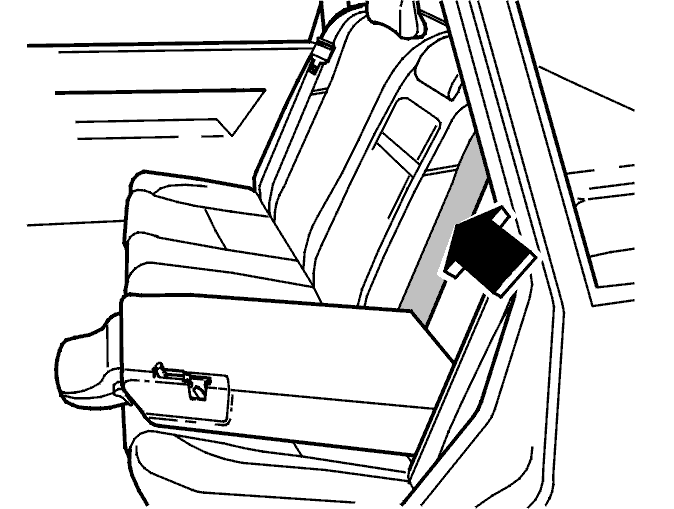

Скрип от винила в заднем сиденье

Покройте винил лаком против скрипа, номер детали 1161412-0, в следующих местах:

• между спинками заднего сиденья.

• между боковой подушкой и кузовом.

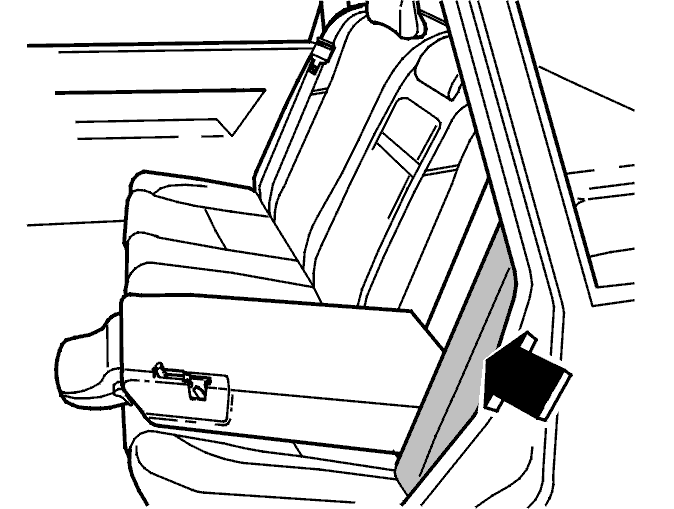

Скрип от винила в автомобилях с детским сиденьем

Покройте лаком против скрипа, номер детали 1161412-0, ленту детского сиденья.

Дребезжание кнопки фиксатора заднего сиденья (с левой и с правой стороны)

Снимите:

• угловой защитный элемент

Для извлечения пистонов используйте 2 мм бородок.

Снимите:

• кнопку фиксатора с углового защитного элемента, аккуратно поддев ее отверткой у выступов.
• пружину, вытянув ее из сиденья.

Кнопку фиксатора и пружину

Замените кнопку фиксатора и пружину.Используйте снятый индикатор.Смажьте индикатор и новую пружину перед установкой.Установите кнопку фиксатора и угловой защитный элемент.

Спинка сиденья

Относится только к левой секции спинки сиденья

Примечание: Следующую процедуру нельзя выполнять в странах с очень холодным климатом.

Замените резиновую подушку на новую подушку из комплекта, номер детали 9188719-0.

Примечание: Проверьте функцию фиксирования. Спинка сиденья должна легко фиксироваться.

Стальной элемент для предотвращения смещения груза

Только для автомобилей со стальным элементом для предотвращения смещения груза
Замените помеченные элементы (см. иллюстрацию),
