Смазка съемного сцепного устройства

Объяснение:

Во избежание заедания съемного сцепного устройства, крепежный вал должен смазываться.

Материалы:

Метод

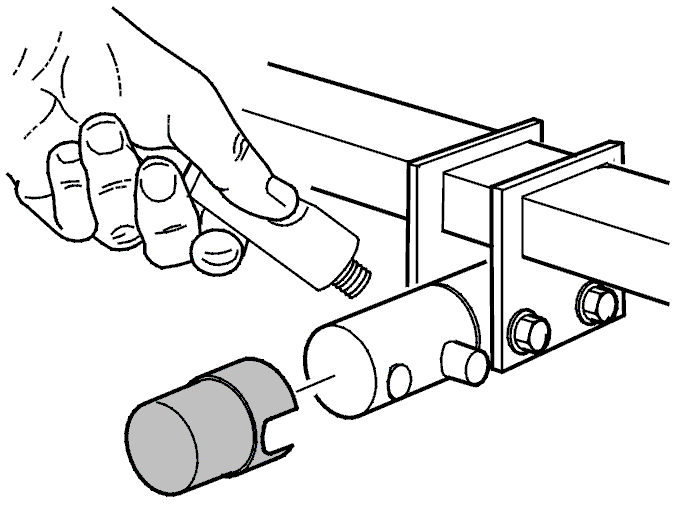

Снимите сцепное устройство или защитный кожух.Очистите крепежный вал.Смажьте крепежный вал смазкой для деталей под высоким давлением номер 1161246-2.Убедитесь, что сцепное устройство может быть установлено и снято без заедания.Проверьте функционирование блокировки сцепного устройства. Смотрите страницу 2.

Вариант 1

Проверка функции блокировки
Вытяните зеленую рукоятку (1), затем поверните ее по часовой стрелке до щелчка.Наклоните сцепное устройство до тех пор, пока шар не встанет в положение “три часа”, прижмите сцепное устройство на крепежный вал, затем поверните сцепное устройство, пока шар не встанет в положение “двенадцать часов”.Проверьте блокировку.

Индикаторный штифт должен быть во внутреннем положении (см. стрелку), а рукоятка - как показано на иллюстрации справа.

Вариант 2

Проверка функции блокировки

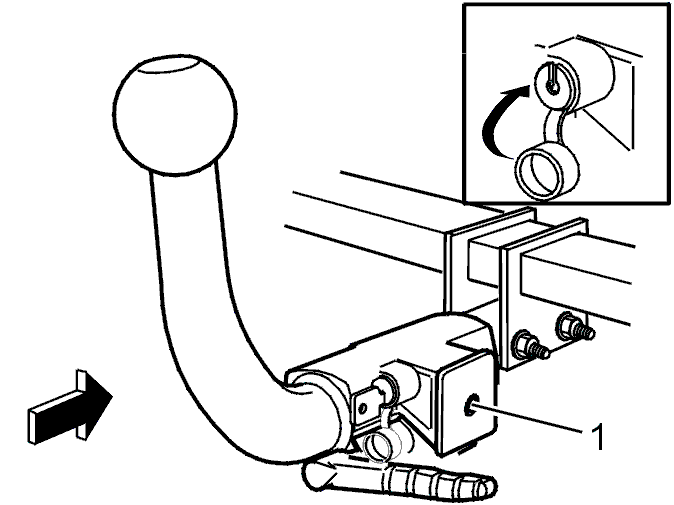

Проверьте функционирование съемного сцепного устройства.Поверните рукоятку (1) вправо (по часовой стрелке), пока не раздастся щелчок, и индикаторный штифт (2) не будет в наружном положении.Прижмите сцепное устройство на крепежный вал до положения блокировки.

Индикаторный штифт (1) должен быть во внутреннем положении, а рукоятка в горизонтальном положении, согласно иллюстрации на этой странице.На сцепных устройствах с блокировкой ключем, требуется проверить функционирование блокировки ключем, см. иллюстрацию на вставке.
