Смазка механизма складывания во встроенном детском сиденье

Применимость

Если спинка встроенного детского сиденья двигается туго, смажьте механизм складывания. Используйте силиконовую смазку, номер детали 1161325-4.

Смажьте механизм складывания

Снимите:

• Накладку, вставив палец за верхний ее край и оттягивая вбок/вперед боковины накладки по одной.

Примечание: Если стягивать накладку прямо вперед или отжимать вверх, она может сломаться.

Отрегулируйте положение спинки сиденья

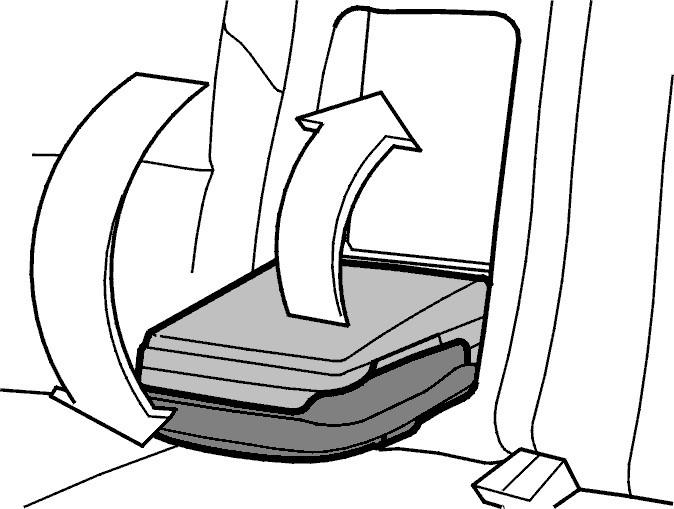

• Отрегулируйте положение спинки сиденья, как показано.

Смажьте фиксирующий механизм

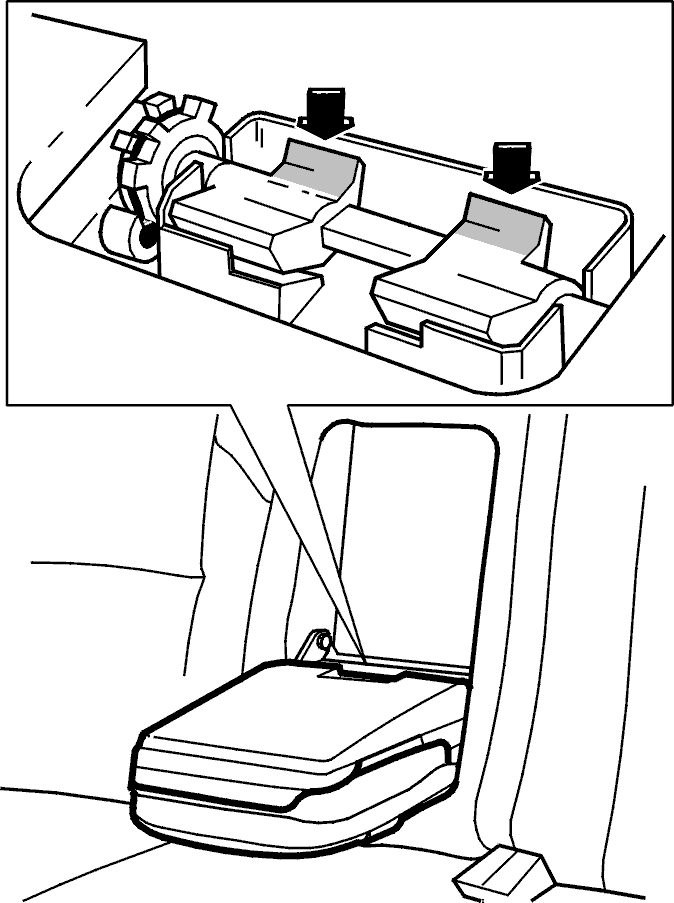

• Нанесите силиконовую смазку (номер детали 1161325-4) кистью на стопорные кулачки вала спинки сиденья.

Примечание: Смазка должна проникнуть между подпружиненным пластмассовым блоком и 2 стопорными кулачками на валу спинки сиденья.

• Полностью откиньте спинку сиденья вперед.
• Нанесите силиконовую смазку (номер детали 1161325-4) кистью на стопорные кулачки вала спинки сиденья.

Примечание: Смазка должна покрыть поверхности трения кулачков, как показано.

Поставьте крышку на место

• Полностью откиньте спинку сиденья вверх.
• Вдавите накладку на свое место.

Слегка подвигайте сиденье, чтобы силиконовая смазка распределилась по поверхностям

• Несколько раз медленно сложите спинку сиденья вперед, чтобы смазка равномерно распределилась по поверхностям трения фиксирующего механизма.

Примечание: Смазка распределилась хорошо, если сопротивление ощущается при перемещении спинки сиденья на протяжение 100 мм из полностью сложенного положения, а затем спинка перемещается легко.
