Сливной шланг, двигатель / корпус фильтра, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие сливного шланга с двигателя / корпуса фильтра

Снимите:

• звукоизоляционную панель со стороны пассажира. См.Звукоизоляционная панель, замена
• прокладку пола
• шланги с крышки электродвигателя вентилятора обдува.

Установка сливного шланга на двигателе / корпусе фильтра

Запрессуйте на место:

• прокладку пола
• сливной шланг на электродвигателе вентилятора обдува.

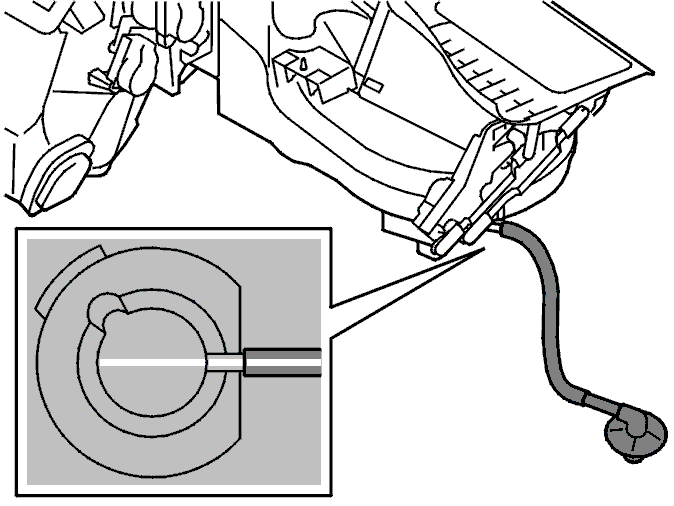

Дренажный шланг помечен цветной полосой. При установке отметка должна быть совмещена на крышке электродвигателя вентилятора обдува, как показано на иллюстрации. Это делается для того, чтобы не перекручивался шланг.Установите на место ковровое покрытие пола.Установите звукоизоляционную панель. См.Звукоизоляционная панель, замена.
