Система стояночного тормоза

Применимость

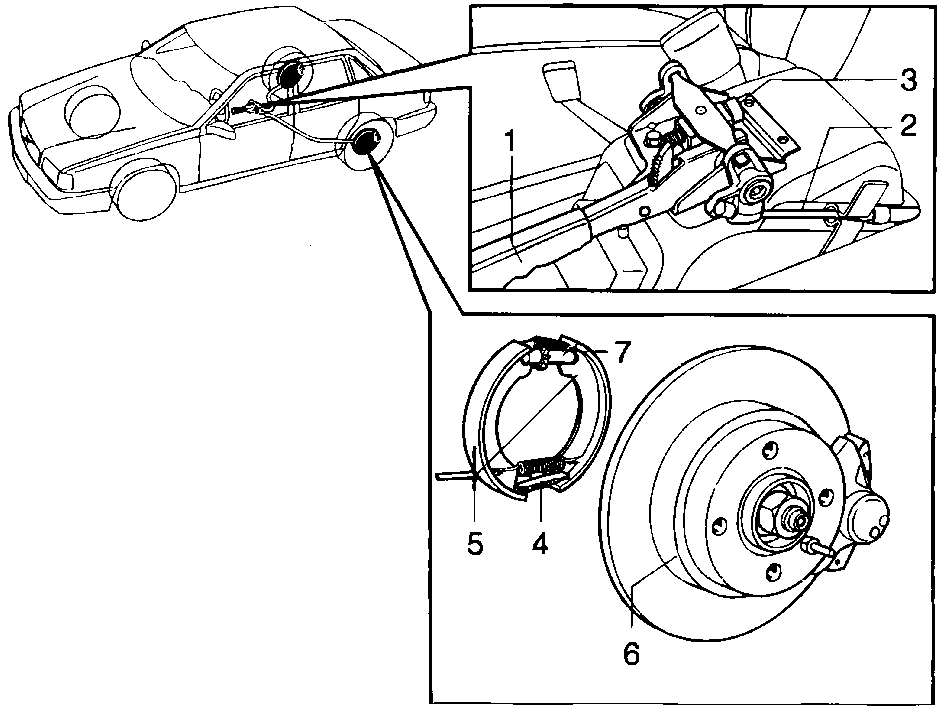

Стояночный тормоз действует на задние
колеса. Рычаг стояночного тормоза (1) расположен между
передними сиденьями.
Рычаг имеет фиксирующее устройство, освобождаемое
нажатием находящейся на
рычаге кнопки. От рычага к задним колесам отходят два
троса стояночного
тормоза (2) - по одному к каждому колесу. Механизм рычага
имеет
регулировочный винт (3), регулирующий натяжение обоих
тросов. Тросы
соединяются с тормозом (4), приводящим в действие
тормозные колодки (5).Тормозные колодки располагаются в
тормозных барабанах (6), совмещенных с тормозными
дисками задних колес. Рядом
тормозными колодками расположен механизм регулировки
стояночного тормоза,
включающий регулировочный винт (7), который может
использоваться для
увеличения или уменьшения расстояния между
тормозными колодками.
