Система выпуска выхлопных газов, замена (B4164S, B4184S, B4194T)

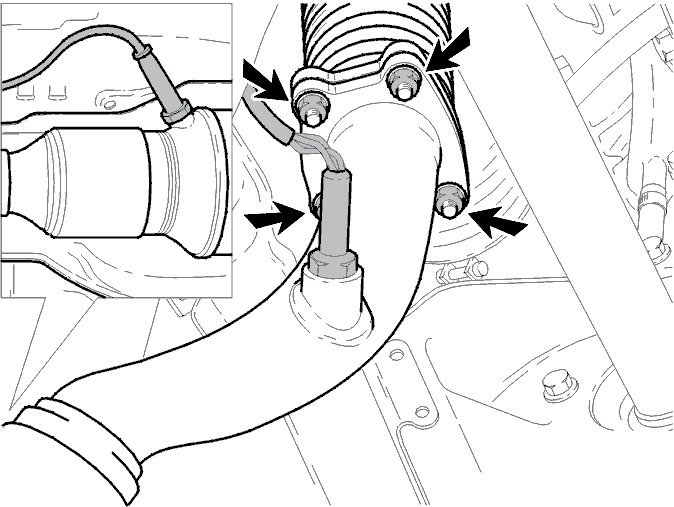

Передняя выхлопная труба, двигатель турбо, замена

Примечание: Катализатор на двигателе турбо интегрирован в переднюю выхлопную трубу.

Распылите средство защиты от коррозии на все компоненты.Снимите:

• Задний брызговик под двигателем
• Оба лямбда-зонда
• Задний зажим выхлопной трубы
• Гайки и переднюю выхлопную трубу
• прокладку.

Установка:

• Очистите поверхности прилегания
• Установите передний конец трубы в задней трубе
• Установите новую прокладку и зафиксируйте переднюю трубу в трубе выхлопных газов, затяните гайки до 30 Нм
• Подвесьте систему выхлопных газов и затяните задний зажим выхлопной трубы до 60 Нм
• Установите оба лямбда-зонда, см. Установка лямбда-зонда.

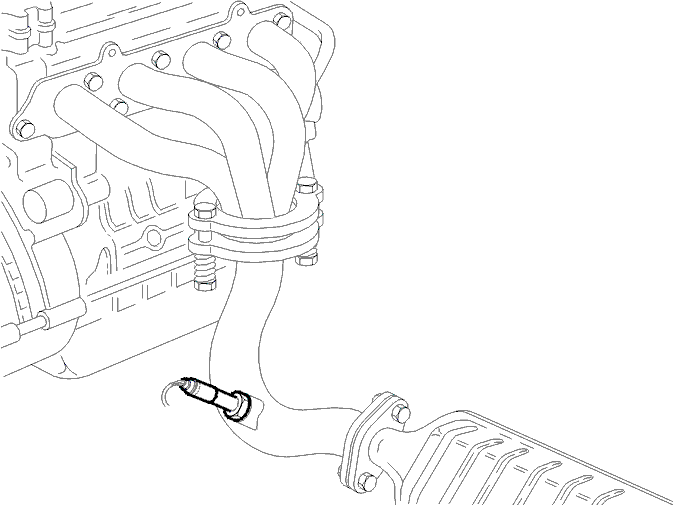

Передняя выхлопная труба, обычные двигатели всасывания, замена

Распылите средство защиты от коррозии на все компоненты.Снимите:

• Гайки коллектора выхлопных газов
• кислородный датчик
• Крепежные винты каталитического конвертера
• Передняя выхлопная труба и прокладки.

Установите:

• Очистите поверхности прилегания.
• Установите новые прокладки и установите переднюю выхлопную трубу
• Затяните винты выхлопной трубы до 9 Нм и винта каталитического конвертера до 35 Нм
• Установите лямбда-зонды, см. Установка лямбда-зонда.

Установка лямбда-зонда

• Установите новое уплотнительное кольцо
• Нанесите пасту для винтовых соединений (номер детали 1161035-9) по всей длине резьбы винтов
• Перед установкой, поверните лямбда-зонд примерно на 4 оборота, чтобы не допустить повреждений кабелей лямбда-зонда при повороте
• Установите лямбда-зонды и затяните до 55 Нм
• Установите задний защитный колпак под двигателем.

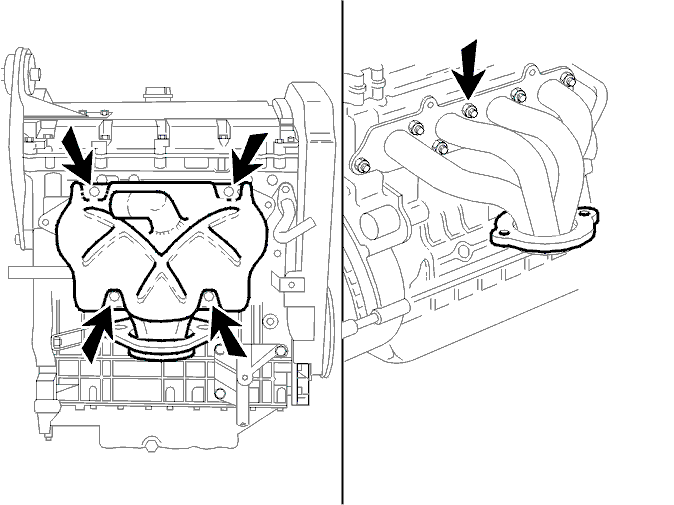

Разветвление выхлопной трубы, демонтаж

Снимите два термозащитных элемента с выхлопной трубы и с перегородки.Снимите выхлопную трубу со шпилек.Поверните выхлопную трубу на 90° против часовой стрелки и достаньте её.Проверьте поверхности прилегания на головке блока цилиндров.

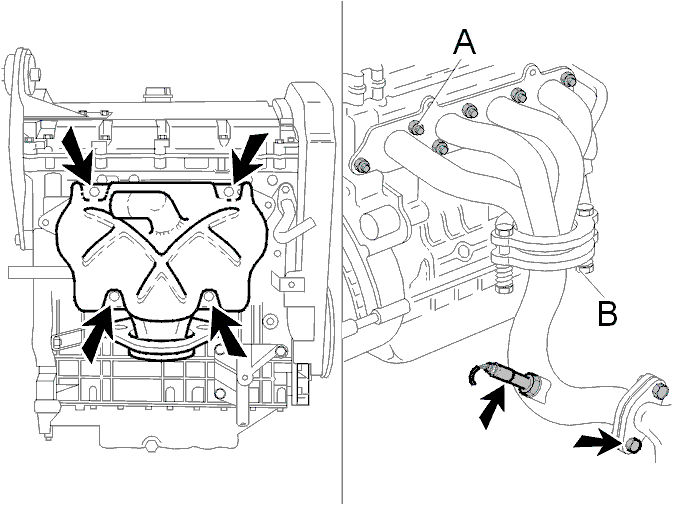

Труба выхлопных газов, установка

Примечание: Используйте новые прокладки.

Очистите поверхности прилегания.Установите выхлопную трубу, используйте новые прокладки.Закрепите выхлопную трубу к головке блока цилиндров. Затяните гайки (A) до 24 Нм. Начинайте затягивать посредине.Установите термозащитные экраны.Затяните переднюю выхлопную трубу к выхлопной трубе.Гайки (В) следует затягивать до 9 Нм.Установите лямбда-зонд, см. Установка лямбда-зонда

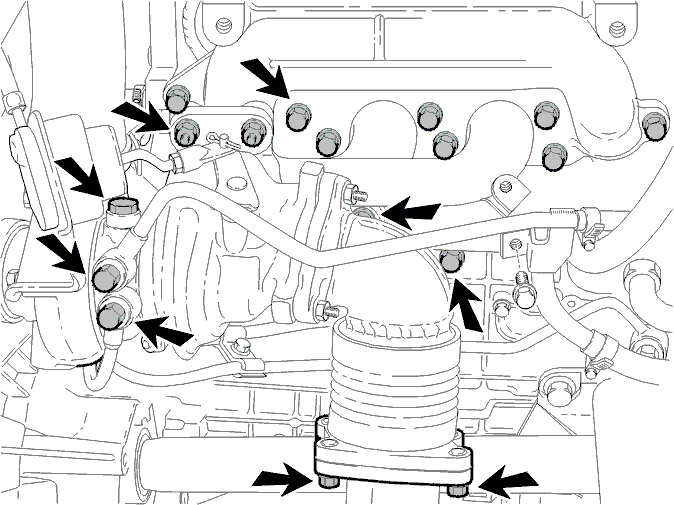

Разветвление выхлопной трубы, демонтаж

Снимите:

• Крышку защиты двигателя и тепловые экраны с выхлопной трубы и с перегородки
• Крышку реле
• Кронштейн выхлопной трубы
• Турбонагнетатель с выхлопной трубы (3 гайки на наружной стороне и 1 снизу)
• Задний брызговик под двигателем
• Переднюю выхлопную трубу
• Кронштейн маслопровода
• Верхнее соединение маслопровода
• Гайки коллектора выхлопных газов
• Шланги воздушного фильтра и нагнетателя воздуха.

Сожмите шланги охлаждающей жидкости зажимами 🔧 TÅNG 2st (BLOCKERING-BRÄNSLESLANG) и отпустите обе муфты турбонагнетателя.Переведите турбонагнетатель назад и достаньте нижний маслопровод из блока двигателя.Снимите выхлопную трубу и прокладку.

Труба выхлопных газов, установка

Примечание: Используйте новые прокладки и уплотнительные кольца.

Очистите поверхности прилегания.Установите выхлопную трубу; используйте новые прокладки.Зафиксируйте выхлопную трубу к головке блока цилиндров. Затяните до 25 Нм. Начинайте с центра.Установите кронштейн опоры выхлопной трубы и затяните до 24 НмВведите её под маслопровод в блоке двигателя вместе с новым уплотнительным кольцом и зафиксируйте турбонагнетатель к выхлопной трубе. Затяните до 45 Нм. Одна из гаек должна затягиваться снизу.Установите:

• Затяните верхнее соединение маслопровода до 24 Нм
• Оба соединения охлаждающей жидкости и затяните до 25 Нм, снимите зажимы
• Выхлопная труба и термозащитные экраны перегородки
• Шланги воздушного фильтра и нагнетателя воздуха
• Защиту двигателя и крышки реле
• Кронштейн маслопровода
• Переднюю выхлопную трубу, используйте новую прокладку, см. в комплекте, установка
• Задний брызговик под двигателем.

Общая информация

Проверьте резиновые крепления: замените, если необходимо.Между системой выхлопных газов и кузовом должен оставаться свободный ход как минимум 20 мм.Перенесите гаситель вибрации, если такой имеется.

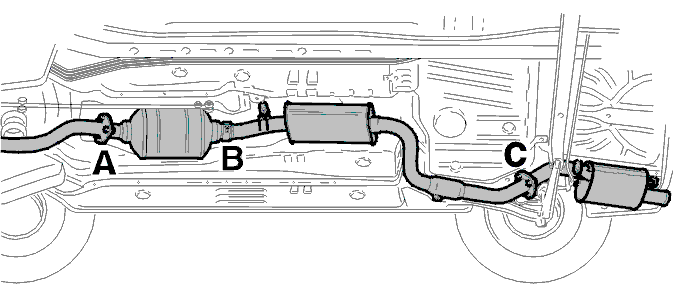

Система выхлопных газов, в комплекте, установка

• Всегда используйте новые прокладки
• Установите все детали и затяните пальцами.
• Подвесьте систему выхлопных газов на резиновых креплениях.

Затяжка всей системы выхлопных газов:

• Затяните крепежные винты резиновых креплений до 13 Нм

Проверьте функционирование.

Запустите двигатель и убедитесь в отсутствии герметичности.
