Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | D5204T | 2011–2013 |
| C30 | D5204T5 | 2011–2013 |
| C70 (06-) | D5204T | 2011–2013 |
| C70 (06-) | D5204T5 | 2011–2013 |
| S40 (04-) | D5204T | 2011, 2012 |
| S40 (04-) | D5204T5 | 2011, 2012 |
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5204T3 | 2012–2015 |
| S60 (11-) | D5204T7 | 2013–2015 |
| S60 (11-) | D5244T10 | 2011 |
| S60 (11-) | D5244T11 | 2012–2015 |
| S60 (11-) | D5244T15 | 2012–2015 |
| S60 (11-) | D5244T23 | 2015 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5204T3 | 2012–2015 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T10 | 2009–2011 |
| S80 (07-) | D5244T11 | 2012–2014 |
| S80 (07-) | D5244T14 | 2010 |
| S80 (07-) | D5244T15 | 2012–2015 |
| S80 (07-) | D5244T19 | 2010 |
| V40 (13-) | D5204T4 | 2013, 2014 |
| V40 (13-) | D5204T6 | 2013–2015 |
| V40 Cross Country | D5204T4 | 2013, 2014 |
| V40 Cross Country | D5204T6 | 2013–2015 |
| V50 | D5204T | 2011, 2012 |
| V50 | D5204T5 | 2011, 2012 |
| V60 | B4204T11 | 2014–2015A |
| V60 | B4204T12 | 2014, 2015A |
| V60 | B4204T15 | 2014, 2015 |
| V60 | B4204T9 | 2014, 2015 |
| V60 | D4204T5 | 2014, 2015 |
| V60 | D5204T2 | 2011 |
| V60 | D5204T3 | 2012–2015 |
| V60 | D5204T7 | 2013–2015 |
| V60 | D5244T10 | 2011 |
| V60 | D5244T11 | 2012–2015 |
| V60 | D5244T12 | 2014, 2015 |
| V60 | D5244T15 | 2012–2015 |
| V60 | D5244T17 | 2013–2015 |
| V60 | D5244T23 | 2015 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5204T3 | 2012–2015 |
| V70 (08-) | D5204T7 | 2013–2015 |
| V70 (08-) | D5244T10 | 2009–2011 |
| V70 (08-) | D5244T11 | 2012–2015 |
| V70 (08-) | D5244T12 | 2014, 2015 |
| V70 (08-) | D5244T14 | 2010 |
| V70 (08-) | D5244T15 | 2012–2015 |
| V70 (08-) | D5244T17 | 2013–2015 |
| V70 (08-) | D5244T19 | 2010 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012–2015 |
| XC60 | D5204T7 | 2013–2015 |
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T11 | 2012–2015 |
| XC60 | D5244T12 | 2014, 2015 |
| XC60 | D5244T14 | 2010 |
| XC60 | D5244T15 | 2012–2015 |
| XC60 | D5244T16 | 2010, 2011 |
| XC60 | D5244T17 | 2012–2015 |
| XC60 | D5244T23 | 2015 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5204T3 | 2012–2015 |
| XC70 (08-) | D5244T10 | 2010, 2011 |
| XC70 (08-) | D5244T11 | 2012–2015 |
| XC70 (08-) | D5244T12 | 2014, 2015 |
| XC70 (08-) | D5244T14 | 2010 |
| XC70 (08-) | D5244T15 | 2012–2015 |
| XC70 (08-) | D5244T16 | 2010, 2011 |
| XC70 (08-) | D5244T17 | 2012–2015 |

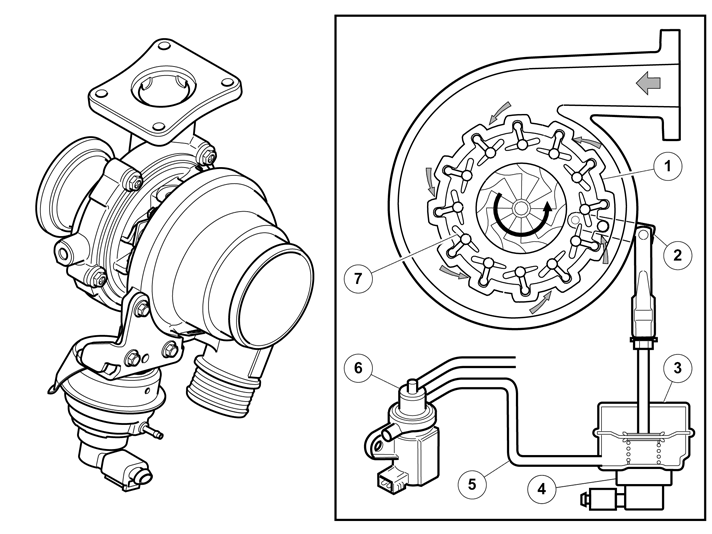

Система управления турбонагнетателем, один турбонагнетатель с вакуумным приводом
- Кольцо
- Рычаг
- Вакуумная камера
- Датчик положения турбоагрегата
- Вакуумный контур
- Клапан турбонагнетателя (регулятор VNT)
- Направляющая
Турбоагрегат с VNT
Технология сопла переменного сечения VNT (Variable Nozzle Turbine) позволяет совмещать быстрое реагирование малого турбонагнетателя с высокой производительностью большого турбонагнетателя.Посредством изменения угла направляющих (7) по отношению к углу потока выхлопных газов регулируется зона впуска турбины. Вследствие этого, скорость выхлопных газов и угол контакта, под которым они попадают на турбину, изменяются, расширяя рабочий диапазон турбонагнетателя.Закрытые направляющие (высокий угол столкновения) дают небольшую площадь прохождения, что в свою очередь дает высокую скорость выхлопных газов и хорошие низкий момент вращения.Открытые направляющие (низкий угол столкновения) дают большую площадь прохождения и снижают скорость выхлопных газов, что не допускает перенагревания турбо.Модуль управления получает информацию о положении направляющих от позиционного датчика, расположенного в вакуумной камере (3).Среди прочего модуль управления двигателя (ЕСМ) получает информацию о нагрузке на двигатель и частоте вращения коленчатого вала. Это влияет на допустимое давление наддува. Давление наддува измеряется датчиком давления наддува, расположенным на охладителе нагнетаемого воздуха.Клапан турбонагнетателя (6) регулирует степень разряжения в камере давления (3) и за счет этого приводит в действие тягу, которая через рычаг (2) подсоединена к подвижному кольцу (1) в турбонагнетателе. На кольце установлены подвижные направляющие (7). Когда кольцо сдвигается, изменяется угол столкновения с турбиной, что позволяет установить желаемую площадь подачи турбины.Клапан турбонагнетателя управляется сигналом широтно-импульсной модуляции от модуля управления двигателя (ECM).
