Система управления микроклиматом ЭУМ/РУМ/СТАНДАРТ

Применимость

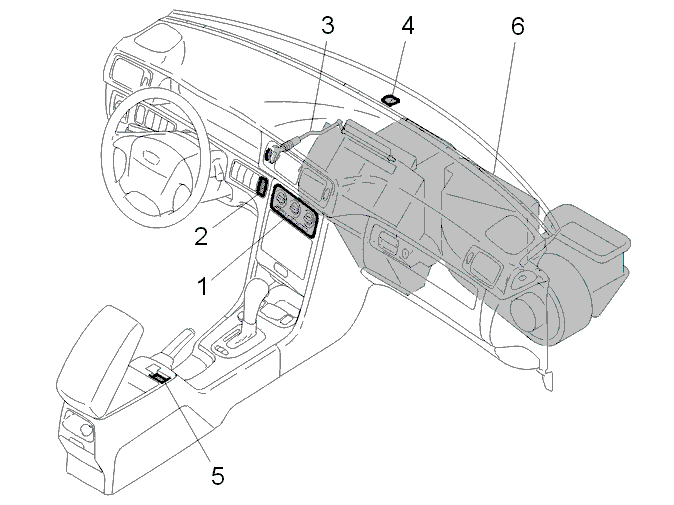

Салон

• 1 Система управления микроклиматом.
• 2 Датчик температуры в салоне со встроенным вентилятором (ЭУМ).
• 3 Заслонка смесителя воздуха.
• 4 Датчик солнечного излучения (ЭУМ).
• 1. Разъем передачи данных (DLC)
• 6 Блок управления микроклиматом

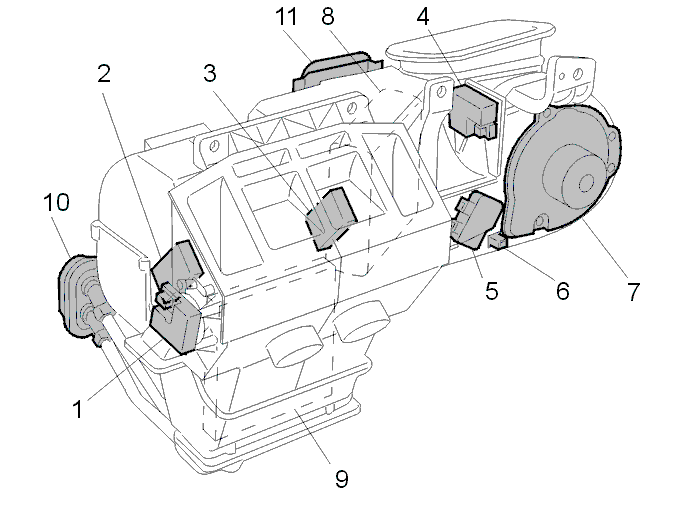

Блок управления микроклиматом

• 1 Серводвигатель заслонки распределения воздуха.
• 2 Серводвигатель заслонки регулирования температуры слева (ЭУМ).
• 3 Серводвигатель заслонки регулирования температуры справа (ЭУМ).
• 4 Серводвигатель заслонки рециркуляции.
• 5 Блок питания электродвигателя вентилятора (ЭУМ)/резистор вентилятора (РУМ).
• 6 Датчик температуры окружающего воздуха.
• 7 Вентилятор.
• 8 Испаритель
• 9 Блок отопителя.
• 10 Соединение трубки охлаждающей жидкости; в моторный отсек/из моторного отсека.
• 11 Соединение трубки хладагента; в моторный отсек/из моторного отсека.

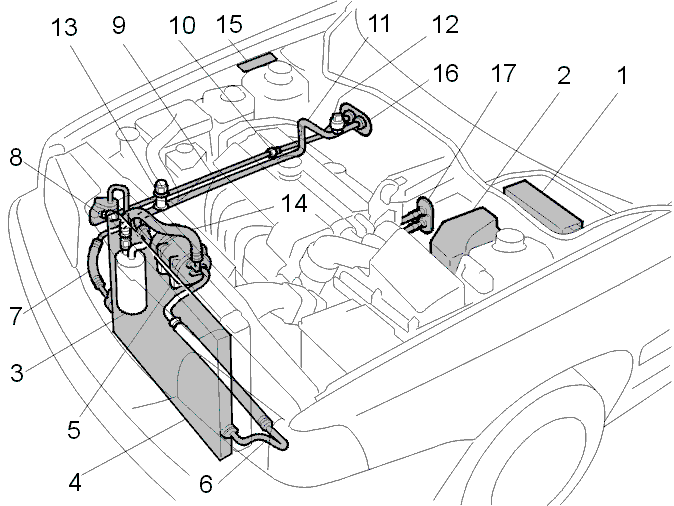

Моторного отсека

• 1 Блок предохранителей.
• 2 Блок главных предохранителей
• 3 Ресивер/осушитель
• 4 Конденсатор/испаритель
• 5 Компрессор
• 6 Трубка/шланг хладагента; компрессор - конденсатор; компрессор - конденсатор
• 7 Трубка/шланг хладагента; компрессор - конденсатор; конденсатор балка
• 8 Датчик давления.
• 9 Трубка хладагента; балка - испаритель
• 10 Расширительный клапан.
• 11 Трубка хладагента; испаритель - ресивер/осушитель
• 12 Датчик низкого давления.
• 13 Сервисный клапан (слив/заполнение).
• 14 Трубка/шланг хладагента; компрессор - конденсатор; ресивер/осушитель - компрессор
• 15 Наклейка с техническими данными.
• 16 Соединение трубки хладагента; на блок управления/с блока управления микроклиматом.
• 17 Соединение трубки охлаждающей жидкости; на блок управления/с блока управления микроклиматом.
