Система управления микроклиматом

Общая информация

Внимание: Соблюдайте правила техники безопасности при работе с системами кондиционирования воздуха, см. .

Примечание: Прочтите инструкцию о медленной и быстрой течи, см.Масло, система кондиционирования, заполнение.

Примечание: При снятии промежуточной части или всей системы управления микроклиматом см. .

Конструкция

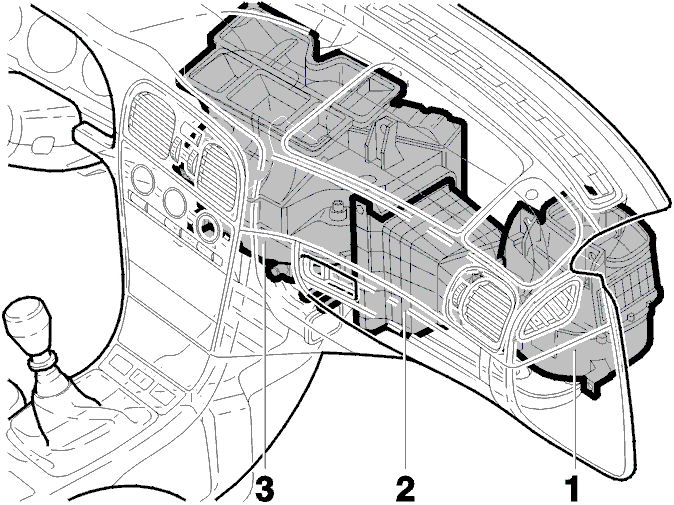

Система отопления/вентиляции состоит из трех частей.

1. Блок вентилятора, см. Блок вентилятора пассажирского салона.
2. Силовой блок, см.
3. Центральный блок с теплообменником, см. Теплообменник.

При снятии всей системы управления микроклиматом, блока вентилятора, промежуточной части или центрального блока необходимо снять панель приборов и среднюю консоль согласно Снятие приборной панели и Передняя центральная консоль.Электродвигатель вентилятора, фильтр пыльцы и резистор можно заменить без снятия панели приборов.
