Система управления (1991, 1992)

Применимость

Общие сведения

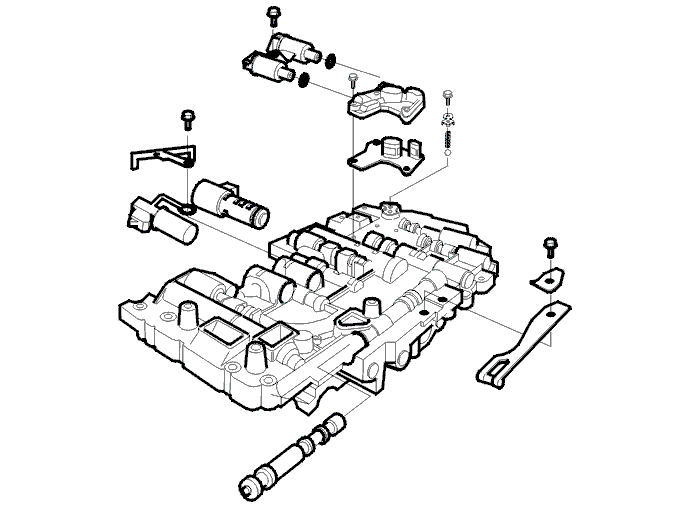

Для управления механическими элементами
системы коробки передач необходим блок управления. Для
этого используется блок гидравлического управления.Гидравлическая система состоит из следующих
основных компонентов: гидравлического насоса и системы
электронно-управляемых клапанов.Некоторые компоненты гидравлического блока
управления коробками передач AW 30-40/43 заменены
электромеханическими (электромагнитными) клапанами,
которые,
в свою очередь, контролируются модулем управления
коробкой передач. По аналогичным причинам из
конструкции исключены трос принудительного
понижения передач (kickdown) и центробежный регулятор.

Гидравлический масляный насос

Масляный насос гидравлической системы
представляет собой шестеренный насос обычного типа,
который начинает работать при пуске двигателя. Его
привод осуществляется от
ступицы насосного колеса гидротрансформатора.Насос состоит из следующих компонентов:
Разъемный картер насоса, ведущая и ведомая шестерни.Масло, всасываемое насосом из поддона, проходит
через сетчатый фильтр и подается под регулируемым
давлением к различным компонентам коробки передач. Это
давление, на
которое также влияет электромагнитный клапан STH,
регулируемый модулем управления коробкой передач,
также называется магистральным давлением. Это
давление называют давлением в системе или
магистральным давлением.
