Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

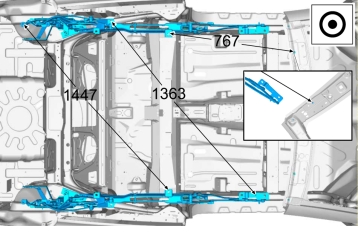

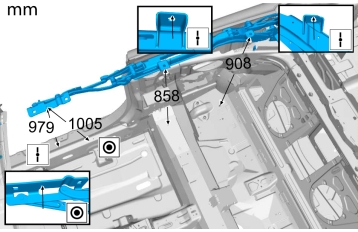

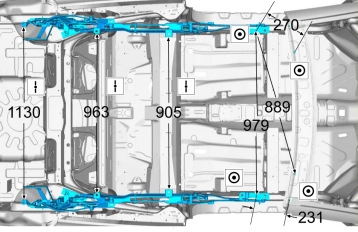

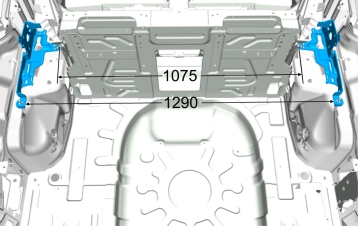

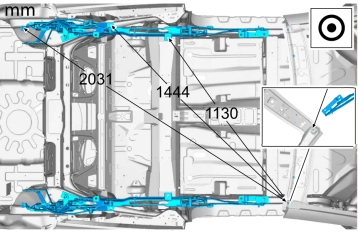

Таблица размеров
Пояснение размеров
Размеры в таблице представлены следующим образом:Символ № 1 означает, что измерение указано от центра.Символ № 2 означает, что измерение указано от края.
Символ № 3 означает, что измерение указано от отметок резки.Измерение осуществляется от дна углубления.Если будет показан только символ пункта измерения, значит относится к обеим пунктам измерения. В ином случае на иллюстрации будут показаны символы с каждой стороны обозначения измерения.
