Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Coupe (-02) | — | 1998 |
Введение
C70 имеет такой же тип системы, как и S70/V70. У компонентов,
используемых в данной системе, есть определенные
отличия.Как и в S70/V70, система централизованного запирания входит в
стандартное оснащение. Другие компоненты/функции
являются стандартным/дополнительным/специально
заказанным оборудованием, в
зависимости от рынка сбыта.

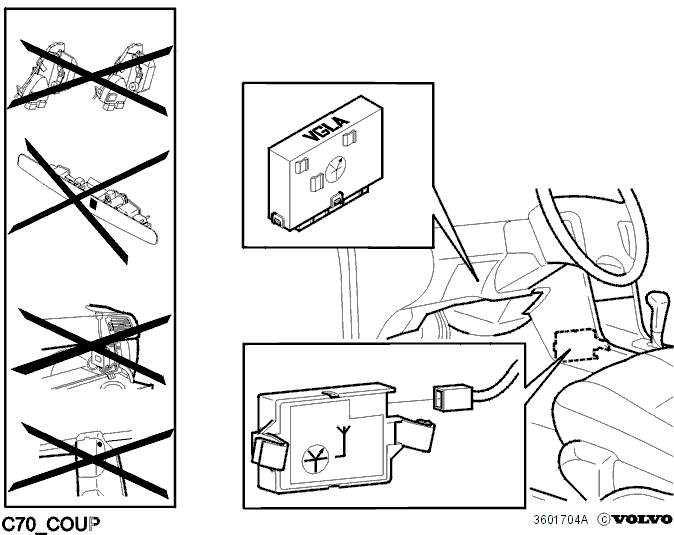

Различия системы VGLA в C70 от S70/V70
Модуль управления со специально настроенной
аппаратной частью (различный номер детали модуля
управления).Электродвигатели централизованного запирания для
задних дверей и выключатель на ручке задней двери
автофургона отсутствуют.C70 является двухдверным автомобилем и не оснащен
внешней ручкой на задней двери автофургона.Датчик движения объектов для осуществления
контроля за салоном.Заменяет датчик разбивания стекла и/или
ультразвуковые датчики.
Датчик движения объектов
Состоит из модуля управления со встроенной антенной.MMS (Датчик движения объектов) передает радиоволны
высокой частоты и определяет частоту отражаемых волн.Если в салоне что-либо движется, разница между
посланными и полученными частотами изменится. Тогда
датчик направит сигнал тревоги на модуль управления VGLA.Поскольку MMS (Датчик движения объектов) работает на
радиоволнах высокой частоты, он не такой
чувствительный, как ультразвуковой датчик. Для того,
чтобы датчик сработал, необходимо, чтобы в
салоне двигался предмет, имеющий массу. Он не реагирует
на движение воздуха, как ультразвуковой датчик.При необходимости можно временно отключить MMS (Датчик
движения объектов) (аналогично ультразвуковому
датчику в S70/V70).
Диаграммы проводки для
сигнализации/компонентов/разъемов
- 2/35 Реле стартера
- 2/76 модуль управления VGLA
- 2/77 Реле звукового сигнала
- 2/62 Выключатель капота
- 7/100 Датчик наклона
- 7/122 Датчик движения объектов
- 16/19 Звуковой сигнал
- 16/35 Сирена
Соединения
| Вывод | Подключенный компонент/функция | I / U | Характеристики сигнала |
|---|---|---|---|
| A25 | Датчик движения объектов, электропитание | U | Низкое напряжение (масса) = датчик отсоединенВысокое напряжение = датчик подсоединен |
| B 17 | Датчик движения объектовДиагностический сигнал, сигнал тревоги | I | Диагностический сигнал = низкое напряжение (масса) на около 750 мс после подсоединения датчика, затем высокое напряжение.Сигнал тревоги при движении в салоне = низкое напряжение (масса). |
- I = входной сигнал
- U = выходной сигнал
- Другие выводы = см. S70/V70.
