Система SRS (1999)

Применимость

Введение

Средства безопасности были обновлены с целью
дальнейшего повышения безопасности пассажиров. Это
относится как к системе SRS, так и к системе SIPS.

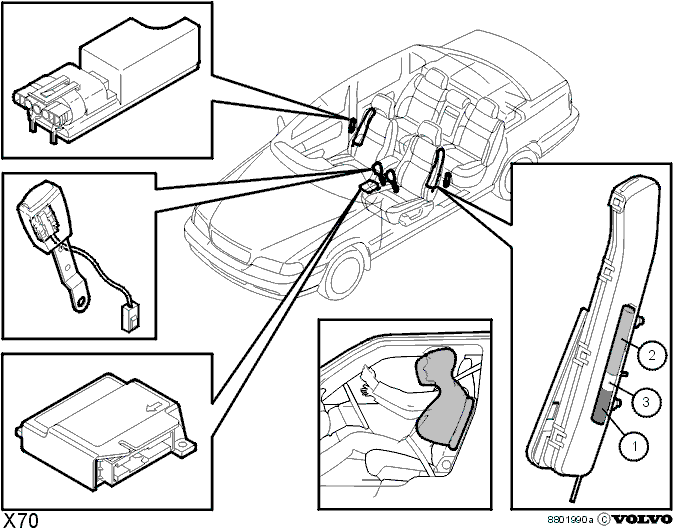

Замок ремня безопасности

У замка ремня безопасности переднего сидения есть
новые выключатели (типа датчика Холла) для более
безопасного обмена сигналами.

SIPS

Система SIPS претерпела существенные преобразования
как в отношении механизма срабатывания надувной
подушки безопасности, так и в отношении самой надувной
подушки SIPS.Датчики электрические и расположены в стойках В. При
активировании датчика сигнал направляется на модуль
управления SRS, который активирует соответствующую надувную подушку
безопасности SIPS.Датчик представляет собой независимый блок. Он
состоит из микропроцессора с датчиком ускорения на
печатной плате.Надувная подушка безопасности SIPS нового типа. У нее
есть "нижнее отделение", которое служит зажитой для
груди, и "верхнее" отделение, которое предохраняет
голову от ударов. Примером удара
может служить столкновение с грузовым автомобилем или
деревом.

Функция SIPS

Активирование происходит следующим образом:Через 3 мс после того, как активировался датчик,
надувная подушка безопасности начинает наполняться
воздухом. Детонатор воспламеняет взрывчатый заряд (1),
давление поднимается, что приводит к
выдавливанию крышки у края газового резервуара (3).Газ из газового резервуара попадает в секцию
смешивания (2) и смешивается со взрывчатым газом, газ
нагревается и расширяется, нижняя секция надувной
подушки безопасности наполняется (10 мс).
Верхняя секция надувной подушки безопасности
наполняется при выдавливании газа вверх из нижней
секции по мере того, как она увеличивается в объеме (25 мс).

модуля управления SRS

Модуль управления SRS нового типа, поскольку к нему
подсоединены датчики SIPS. Остальные функции подобны
функциям предыдущих моделей.

Примечание: При работе с надувной подушкой SIPS примите такие же меры
предосторожности, как и при работе с системой SRS.

Прежде чем начинать работу, всегда отсоединяйте
провод аккумуляторной батареи.

У модуля SRS есть резервное напряжение на 10 секунд.

Диагностика

У диагностической системы есть 70 кодов.
