Система ручного управления микроклиматом

Применимость

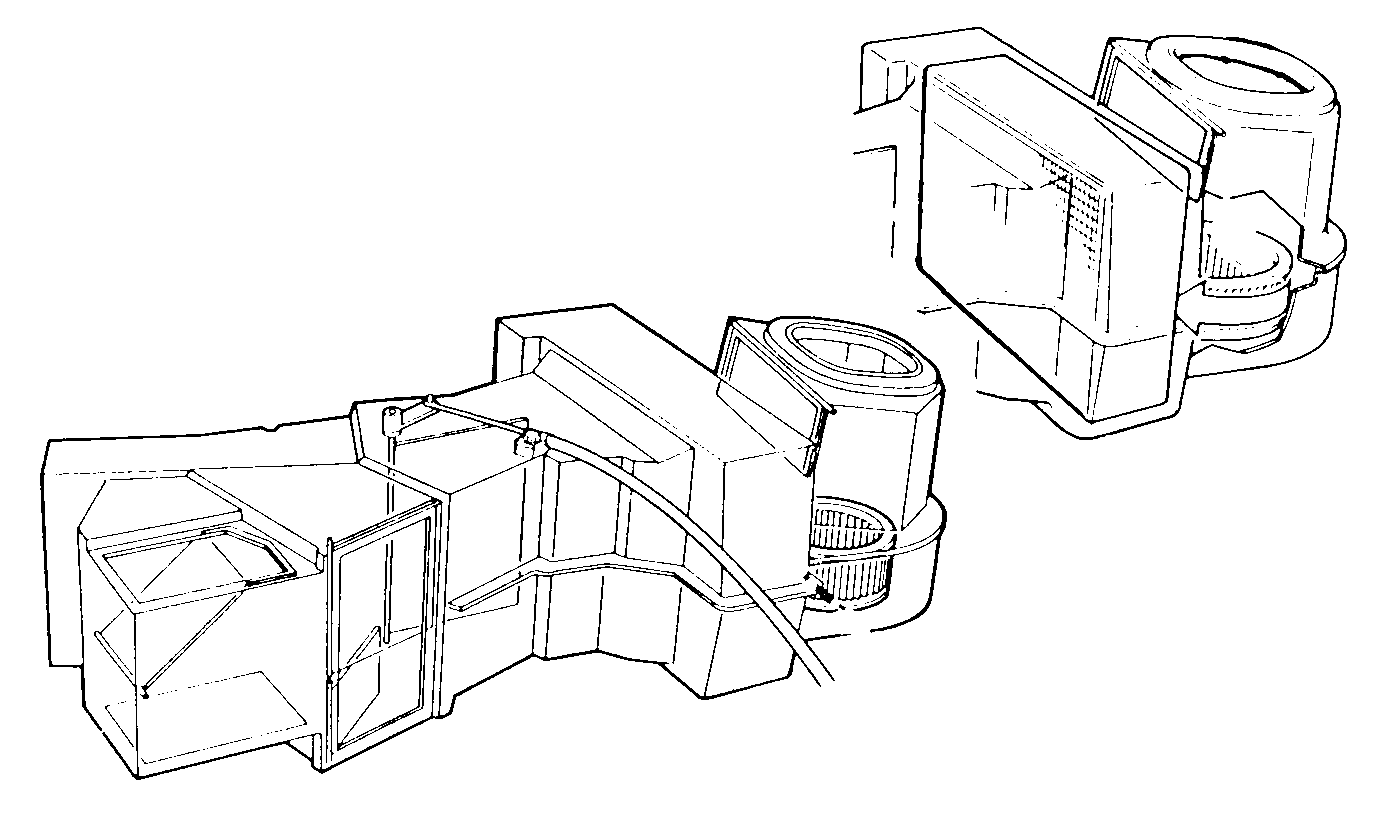

Подобно стандартному отопителю, комбинированный
блок (КБ) действует по принципу смесителя. Отличие
заключается в том, что он может дооснащаться
компонентами системы кондиционирования.В автомобилях, оснащенных КБ управления
микроклиматом, устанавливаются панели управления трех
типов. На верхнем рисунке показана панель более ранней
конструкции с регуляторами
ползункового типа. Эта панель имеет четыре положения
для кондиционирования: Max, Norm, B/L (двухуровневое) и Defroster (удаление
запотевания). С помощью различных положений,
устанавливаемых вручную на
панели управления, можно выбрать режим работы,
скорость вентилятора и уровень нагрева.

С 1991 модельного года на панели управления
устанавливаются регуляторы вращательного типа.Эти панели оборудованы выключателем
кондиционера с маркировкой "AC off". Когда кнопка выключателя
находится в нажатом положении и горит контрольная
лампа,
компрессор кондиционера отключен. Когда кнопка
выключателя находится в
отжатомположении, компрессор кондиционеразадействован.

Примечание: Если переключатель режимов находится в
положении удаления запотевания, функция
кондиционирования постоянно задействована, а функция
рециркуляции постоянно находится
в незадействованном состоянии, независимо от
положения выключателя кондиционера.

Следующий тип панели управления
устанавливается в автомобили с 1994 модельного года. У этой
панели кондиционирование включено , когда кнопка
выключателя кондиционера
находится в нажатом положении и символ подсвечен
синим светом. В этом случае кондиционирование также постоянно включено, если выбран режим удаления
запотевания.
