Система рециркуляции отработавших газов (EGR), типа вкл.-выкл

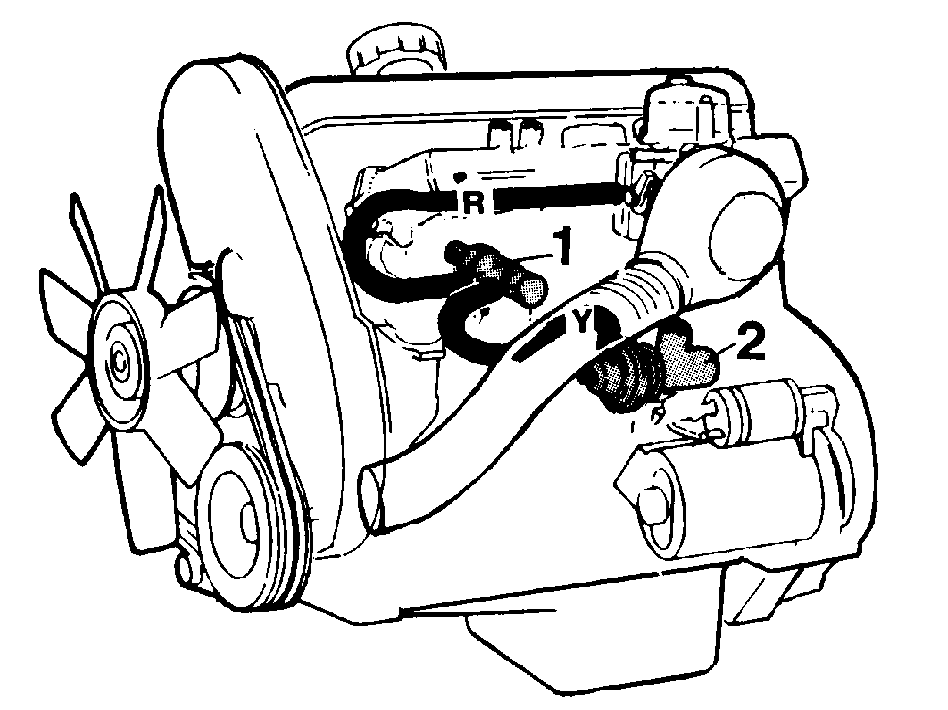

Двигатели А

1. Термостатический клапан
2. Клапан EGR

Цветовой код

1. R = красный
2. Y = желтый

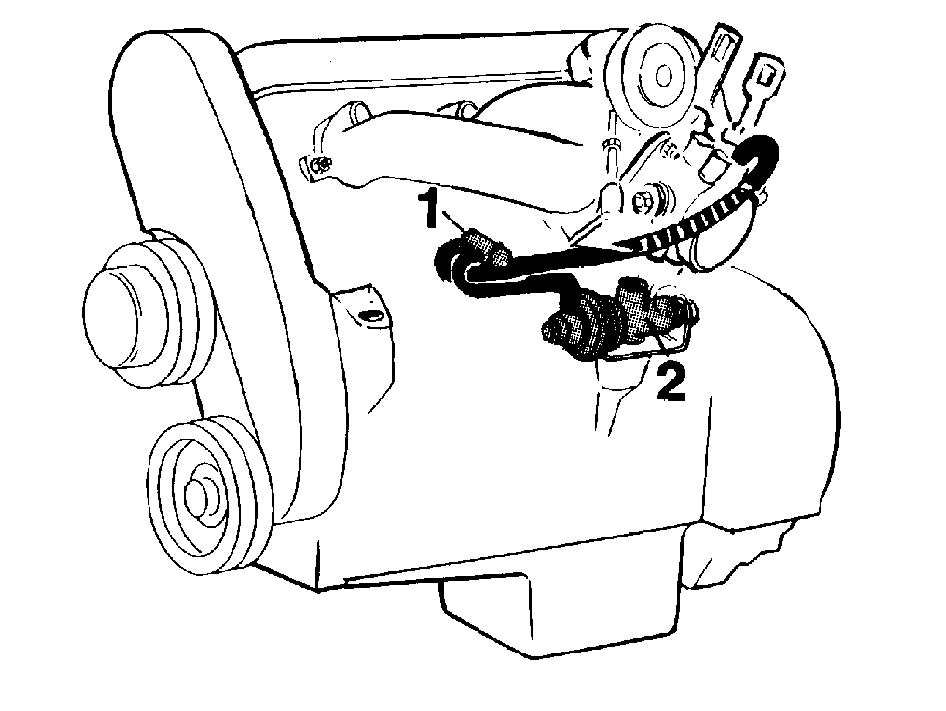

Двигатели ET

1. Термостатический клапан
2. Клапан EGR

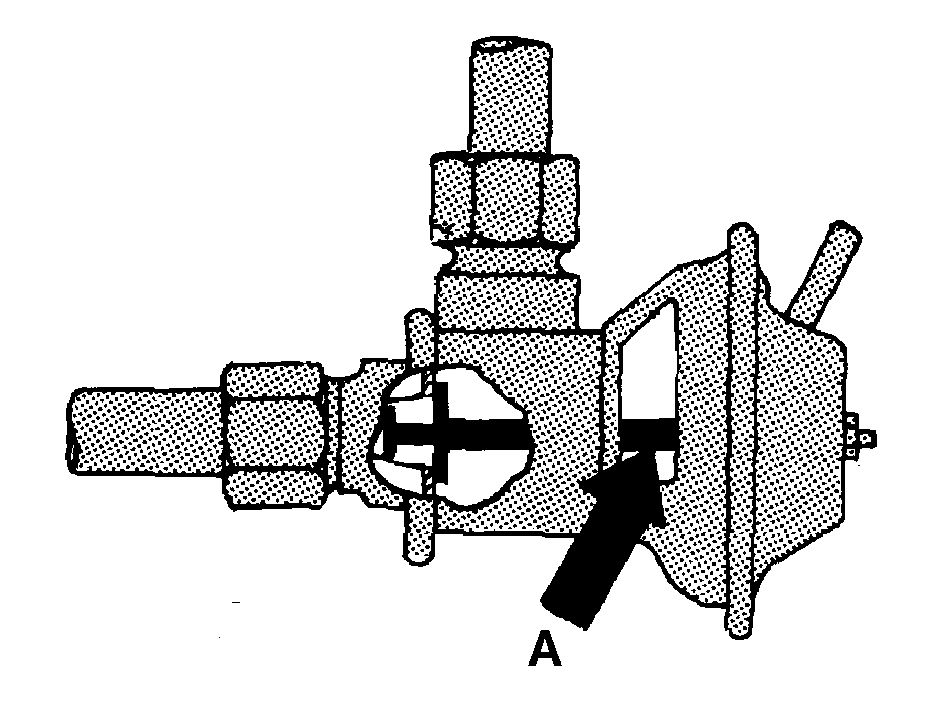

1. А. Закрыт

Клапан EGR должен быть открыт только при работе прогретого двигателя с частично открытой дроссельной заслонкой. Для проверки функционирования клапана следите за перемещением его штанги при различных оборотах и температурах двигателя.

Примечание: При этом бывает трудно определить, полностью ли закрывается клапан. Единственным способом проверки этого является снятие трубки между клапаном и впускным коллектором и определение наличия утечки через клапан.

Если клапан открыт на холостом ходу, то двигатель будет работать неравномерно и может глохнуть.

Убедитесь, что клапан EGR:

1. А. Открыт

2. В. Номер детали

3. закрыт при любых оборотах холодного двигателя, т.е. когда температура охлаждающей жидкости ниже 55°C

4. открыт при частичном открытии дроссельной заслонки в прогретом двигателе, т.е. когда температура охлаждающей жидкости выше 60°CАвтомобили с клапаном задержки: Клапан EGR открывается примерно через 2 секунды после ускорения двигателя
5. закрывается, когда обороты двигателя падают до холостого хода

Примечание: Имеются клапаны EGR разной конструкции (разное давление открывания, поток).

Убедитесь, что установлен подходящий клапан.

Клапаны маркируются номером детали.
