Система распределения воздуха (2004, 2005)

Применимость

Общая информация

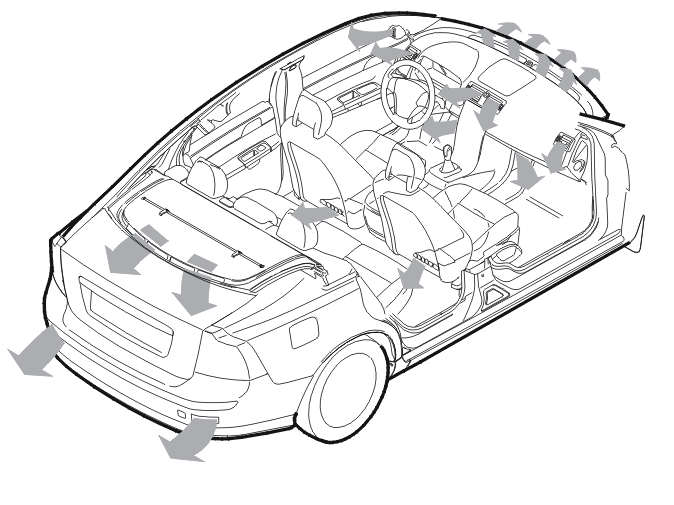

Система распределения воздуха обеспечивает поступление воздуха в салон. Она используется совместно системой обогрева и системой охлаждения в системе управления микроклиматом. Вентилятор обдува
нагнетает воздух в систему.Свежий воздух поступает через зазор между капотом и ветровым стеклом.Воздух проходит через фильтр и испаритель, мимо заслонки регулировки температуры и, возможно, через теплообменник, прежде чем он попадает в салон через вентиляционные каналы.После циркуляции воздух выходит из салона через вентиляционные каналы в задней части автомобиля.

Заслонки

Назначением заслонок является регулирование количества воздуха, поступающего в салон через каждый воздуховод.Заслонка регулировки температуры регулирует количество воздуха, который проходит через теплообменник или снаружи его. Раздельная заслонка регулировки температуры в автомобилях с системой
электронного управления микроклиматом позволяет устанавливать разную температуру на стороне водителя и на стороне пассажира.

Рециркуляция

Заслонка рециркуляции регулирует количество входящего свежего воздуха. Функция рециркуляции позволяет не допускать поступление наружного воздуха в салон, например, когда окружающий воздух
загрязнен выхлопными газами, дымом и т. п. Эта функция также может использоваться для быстрого обогрева или охлаждения салона.Если функция рециркуляции используется в течение длительного периода, влажность воздуха в салоне увеличивается. Это происходит из-за того, что пассажиры выдыхают влажный воздух. Это может
привести к запотеванию окон.Когда орган управления находится положении максимального охлаждения, приблизительно 85% входящего воздуха поступает из салона и приблизительно 15% снаружи. Это обеспечивает быстрое охлаждение
воздуха в салоне.В автомобилях с системой качества воздуха (AQS) переход к рециркуляции происходит автоматически, если уровень загрязнения наружного воздуха повышается.

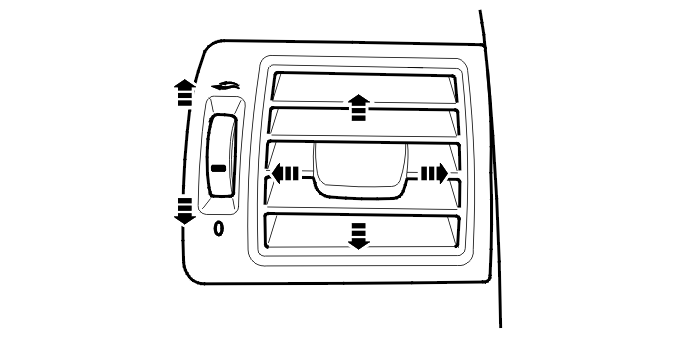

Вентиляционные каналы приборной панели

Вентиляционные каналы можно отрегулировать таким образом, чтобы поток воздуха можно было ограничить, перекрыть или направить в нужном направлении.Если боковые вентиляционные каналы направлены на боковые окна, они помогают удалить запотевание окон.

Каналы антиобледенителя

Окна легко запотевают в холодную, сырую погоду. Каналы антиобледенителя направляют воздух на передние окна. Поток воздуха удаляет образующееся запотевание. Когда воздух сухой, его поток не дает
влажному воздуху салона дойти до стекла, предотвращая, таким образом, запотевание. Система кондиционирования в значительной степени помогает выполнять эти функции, осушая воздух при температуре выше
0 ºC.

Каналы в полу

Четыре канала в полу проводят подогретый или охлажденный воздух к ногам водителя и пассажира.

Выпускные клапаны

Выпускные клапаны используются для выравнивания давления в салоне.Резиновые заслонки в выпускных клапанах открываются, когда давление воздуха в салоне немного выше, чем снаружи. Когда давление воздуха внутри и снаружи одинаково, резиновые заслонки
закрываются. Это препятствует попаданию воды в салон.
