Применимость

Модель Двигатель Год
C70 (06-) 2010–2013

IMG-352652

IMG-352653

  • Очистите датчики. Используйте: Изопропанол.
  • Дайте просохнуть.

IMG-352654

  • Осторожно выполните матирование поверхности. Используйте: шлифовальную бумагу, зернистость P1000.

IMG-352653

  • Вновь очистите датчики. Используйте: Изопропанол.
  • Дайте просохнуть.
  • Не касайтесь очищенных поверхностей.

IMG-352655

Осторожно: Защитите контактные поверхности соединений от краски.

  • Покрасьте датчики, используя такой же цветовой код, как и для автомобиля.
  • Используйте краску для подкрашивания Volvo (используйте только основную краску).
  • Используйте лак 2-К Volvo. Номер детали: 31335447.

Примечание: См. также инструкцию на банке с аэрозолем.

IMG-352658

Осторожно: Лак должен сначала просохнуть после лакировки.

IMG-334508

IMG-334509

  • Выполняется с обеих сторон.

IMG-334510

IMG-334511

  • Выполняется с обеих сторон.

IMG-334512

IMG-334513

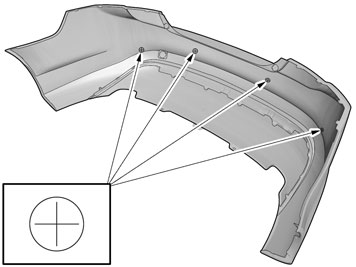

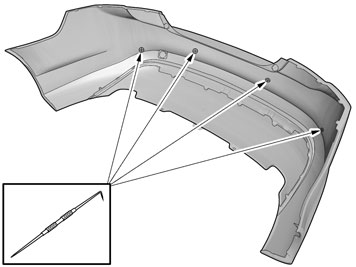

  • Найдите 4 отметки на внутренней стороне кожуха бампера.

IMG-334514

  • Отметьте в центре с помощью иглы для рисок.

IMG-334515

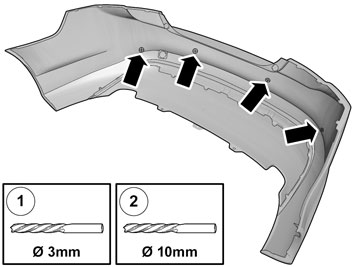

  1. Ø 3 мм (7/64 ")
  2. Ø 10 мм (25/64 ")

IMG-334516

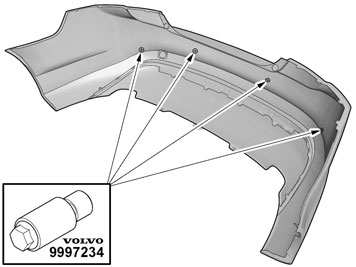

  • Используйте специальный инструмент: 9997234 - Инструмент для проделывания отверстий.

Примечание: Опорная втулка инструмента для проделывания отверстий должна быть внутри, а режущая часть - снаружи кожуха бампера.

IMG-334517

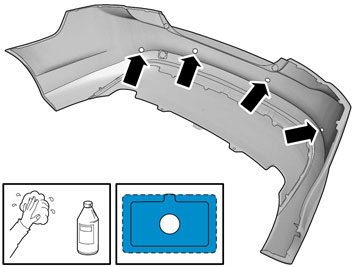

  • Очистите поверхности. Просушите.
  • Используйте: Изопропанол.

IMG-334518

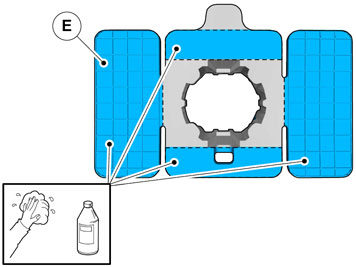

  • Очистите поверхности. Просушите.
  • Используйте: Изопропанол.

IMG-334519

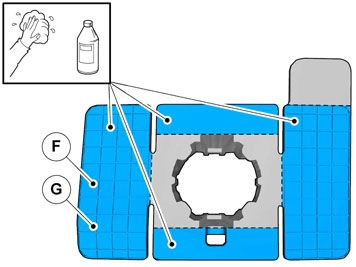

  • Очистите поверхности. Просушите.
  • Используйте: Изопропанол.

IMG-334523

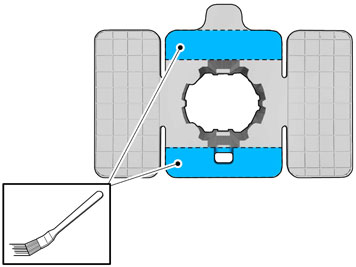

  • Нанесите тонкий и ровный слой активатора.
  • Просушите в течение минимум 10 минут.
  • Используйте: 8637076 - Активатор.

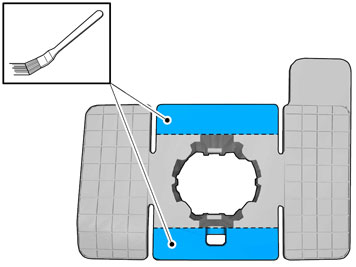

IMG-334524

  • Нанесите тонкий и ровный слой активатора.
  • Просушите в течение минимум 10 минут.
  • Используйте: 8637076 - Активатор.

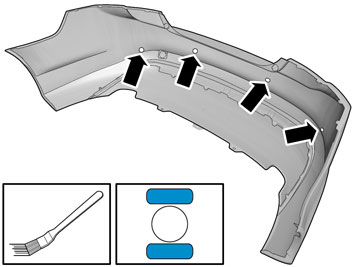

IMG-334525

  • Нанесите тонкий и ровный слой активатора.
  • Просушите в течение минимум 10 минут.
  • Используйте: 8637076 - Активатор.

IMG-334528

  • Поднимите перегородку в багажном отсеке.

IMG-242961

  • Снимите защитные крышки с каждой стороны перегородки.

IMG-242962

  • Отвинтите две гайки на четыре оборота с каждой стороны перегородки.

IMG-242963

  • Немного откиньте перегородку.
  • Отвинтите третью гайку на четыре оборота, с каждой стороны перегородки.

IMG-334529

  • Полностью откиньте перегородку.

IMG-242964

  • Освободите проволочную рамку от зажима.

IMG-226483

  • Зафиксируйте два рычага перегородки, например, с помощью ленточного зажима, с правой и левой стороны.

IMG-334530

  • Снимите перегородку, взявшись за рычаги и подняв вверх.

IMG-334531

Снимите:

  • крышку ящика для инструментов.
  • запасное колесо, если оно имеется.

IMG-334532

Снимите:

  • инструменты из ящика для инструментов
  • зажим
  • винт
  • ящик для инструментов.

IMG-334533

  • Открутите три винта и проушины для крепления груза в полу.

IMG-334534

  • Снимите крышку ограничителя крышки багажника. Для этого вставьте фальц-нож между крышкой и ограничителем и отогните, чтобы освободить крюки.

IMG-242966

  • Снимите две лампы, нажав отверткой на два стопора в верхнем крае.

Относится к автомобилям с ручкой экстренного открытия багажника

IMG-334535

  • Снимите ручку экстренного открытия. Для этого отожмите шплинт у проушины и отцепите трос.

IMG-334536

  • Выверните два винта в накладке порогов.

IMG-334537

  • Снимите накладку порога, потянув ее вверх, чтобы зажимы отсоединились.
  • Отогните накладку порога в сторону.

IMG-334538

  • Снимите коврик в багажном отделении.

IMG-334539

  • Снимите резиновый стопор со стопорной скобы крыши.

IMG-334540

  • Нанесите метку на стопорную скобу крыши относительно винта.
  • Снимите болт и стопорную скобу крыши.

IMG-242968

  • Снимите замок грузовой перегородки, вставив фальц-нож между ковриком и замком.
  • Если операция выполняется с левой стороны, необходимо освободить контактный разъем.

IMG-221974

  • Открутите винт и проушину для крепления груза с правой стороны.

IMG-242969

  • Снимите крышку со стопорной скобы.

IMG-242970

  • Отметьте стопорные скобы крыши относительно винта и гайки на правой стороне.
  • Снимите винт, гайку и стопорные скобы крыши.

IMG-221976

  • Освободите четыре зажима на правой боковой панели.

IMG-221978

  • Снимите боковую панель, отцепив панель от стопорного выступа в переднем крае и затем потянув ее наружу вверх, чтобы она отсоединилась от уплотнительной накладки.

Касается автомобиля с системой бесключевого запирания

IMG-229640

  • Освободите 2-полюсный серый контактный разъем.

Касается автомобиля с системой бесключевого запирания

IMG-334541

Касается автомобиля с системой бесключевого запирания

IMG-334542

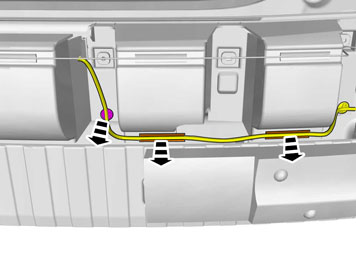

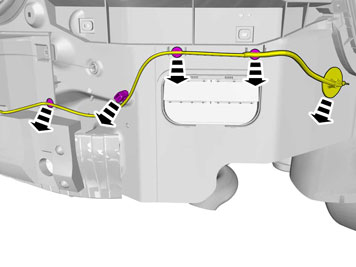

  • Освободите крепежный зажим жгута проводки.
  • Освободите жгут проводки с резиновой втулкой.

Касается автомобиля с системой бесключевого запирания

IMG-334543

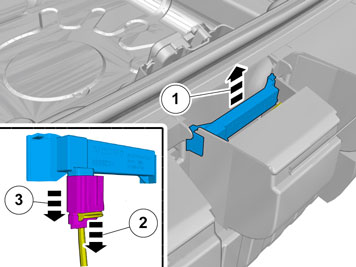

  • Отсоедините антенну системы бесключевого запирания, сдвинув ее вверх.
  • Отсоедините контактную колодку на антенне, вытянув красный фиксатор и вдавив защелку.
  • Снимите жгут проводки, он не должен больше использоваться.

Касается автомобиля без системы бесключевого запирания

IMG-334544

  • Снимите резиновую пробку.

Относится ко всем моделям

IMG-334545

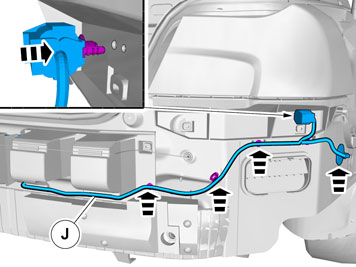

  • Закрепите жгут проводки.
  • Втяните контактные разъемы в отсек багажника и установите резиновую втулку.

IMG-334546

Относится ко всем моделям

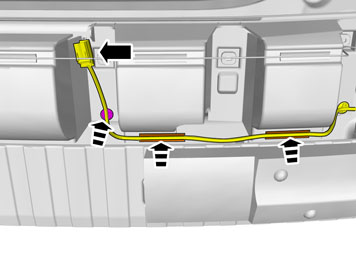

  • Закрепите жгут проводки.

Касается автомобиля с бесключевой системой

  • Присоедините и установите на место антенну.

Касается автомобиля без бесключевой системы

  • Закрепите свободный контактный разъем бутиловой лентой, чтобы не мог возникать шум.

Относится ко всем моделям

IMG-334547

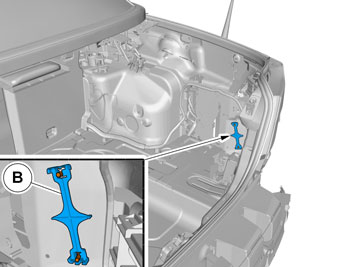

  • Установите проставку на два штифтовых винта.

IMG-334548

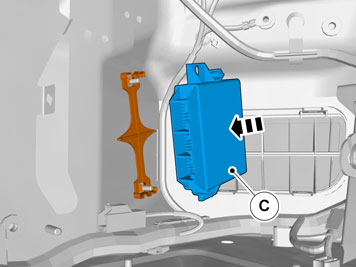

  • Установите модуль управления на проставку и штифтовые винты.

IMG-334549

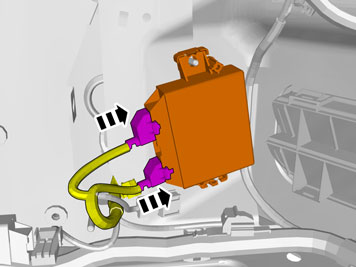

Подсоедините:

  • коричневый 12-полюсный контактный разъем к самому верхнему соединению модуля управления.
  • черный 16-полюсный контактный разъем к самому нижнему соединению модуля управления.

IMG-334550

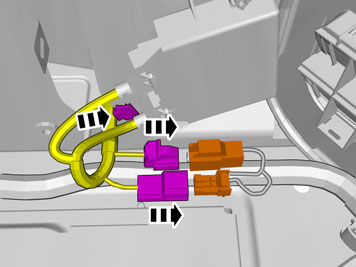

  • Подсоедините зеленый 5-полюсный контактный разъем к зеленой контактной колодке, которая закреплена лентой на обычном жгуте проводки автомобиля.
  • Подсоедините серый 2-полюсный контактный разъем к соответствующему серому контактному разъему.
  • Прижмите зажим жгута проводки на край пластины.

Касается автомобиля с модулем прицепа (TRM)

IMG-334551

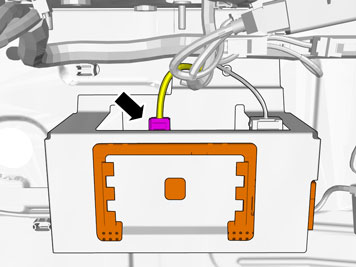

  • Обычный зеленый контактный разъем автомобиля подсоединен к TRM. Освободите этот контактный разъем.
  • Подсоедините освобожденный контактный разъем к закрепленному лентой контактному разъему на жгуте проводки для PAM.
  • Подсоедините другой контактный разъем от жгута проводки PAM к модулю управления TRM.

Примечание: Важно, чтобы модуль системы помощи при парковке (PAM) подсоединялся как первый блок и чтобы жгуты проводки подсоединялись правильно и не петлей.

Касается автомобиля со вспомогательным электронным модулем (AEM)

IMG-223844

  • Обычный зеленый контактный разъем автомобиля подсоединен к жгуту проводки AEM. Освободите этот контактный разъем.
  • Подсоедините освобожденный контактный разъем к закрепленному лентой контактному разъему на жгуте проводки для PAM.
  • Подсоедините другой контактный разъем от жгута проводки PAM к жгуту проводки AEM.

Примечание: Важно, чтобы модуль системы помощи при парковке (PAM) подсоединялся как первый блок и чтобы жгуты проводки подсоединялись правильно и не петлей.

IMG-334552

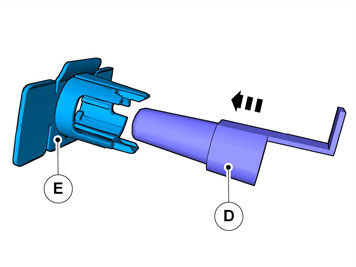

Примечание: Подготовьте и смонтируйте держатели по одному.

IMG-334553

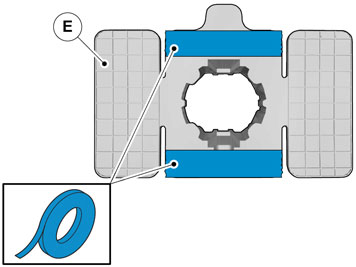

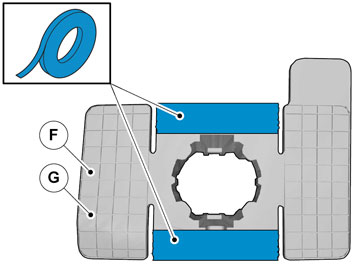

  • Используйте: 1161347 Липкая лента.

IMG-334554

  • Используйте: 1161347 Липкая лента.

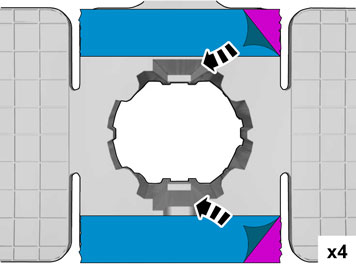

IMG-334555

IMG-334556

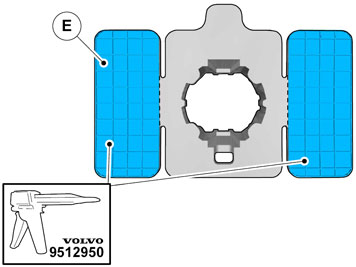

  • Нанесите тонкий и ровный слой клея.
  • Используйте специальный инструмент: 9512767 - Пистолет для клея
  • Используйте: 116173 - Смесительную трубку и 9511027 - Клей.

Осторожно: Клей не должен попасть на ленту.

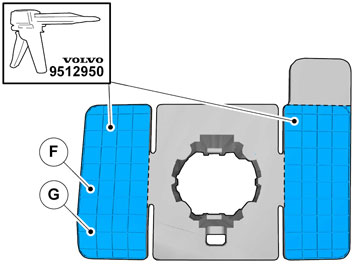

IMG-334557

  • Нанесите тонкий и ровный слой клея.
  • Используйте специальный инструмент: 9512767 - Пистолет для клея.
  • Используйте: 116173 - смесительную трубку и 9511027 - Клей.

Осторожно: Клей не должен попасть на ленту.

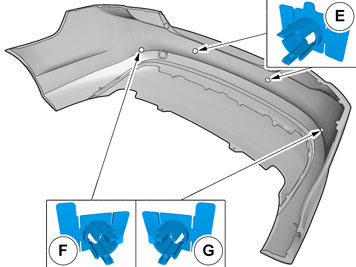

IMG-334558

Примечание: Обратите внимание на расположение держателей.

IMG-297571

IMG-297572

  • Прижмите держатель к кожуху, но только на тех местах, где находится лента.

IMG-297573

  • Удерживайте держатель, когда освобождается центровочный инструмент.
  • Повторите шаги метода на других держателях.

IMG-334559

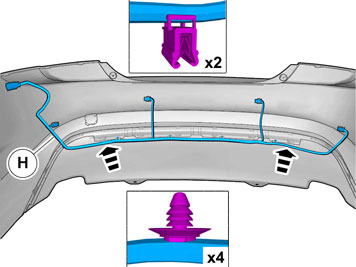

  • Прижмите жгут проводки.

IMG-333972

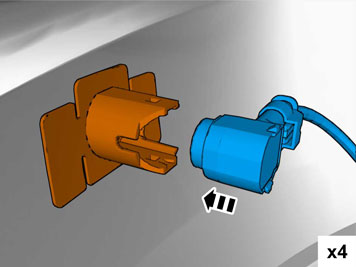

IMG-333973

IMG-334560

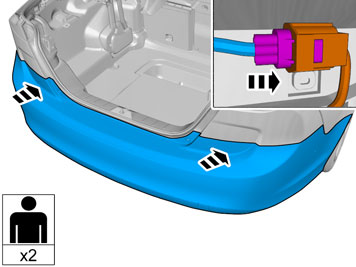

  • Расположите бампер так, чтобы можно было подсоединить проводку бампера.
  • Установите бампер на место.
  • Установите на место снятые детали в обратном порядке.
  • Момент затяжки проушин для крепления груза: 24 Нм.

Подсказка: Установку бампера легче выполнять вдвоем.

IMG-242268

  • Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
