Система помощи при парковке, сзади. Для Sensus Connect (2015)

Примечание: Эта цветовая карта показывает (в цветной печати и электронной версии) значение различных цветов, используемых в методике наложения изображений.

1. Используется для четкого изображения детали, которая находится в работе.
2. Используется в качестве вспомогательных цветов, когда требуется дополнительно показать или выделить детали.
3. Используется для демонтажа/монтажа крепежных деталей. Это могут быть винты, зажимы, контактные разъемы и пр.
4. Используется, когда деталь не снимается полностью с автомобиля, а лишь отводится в сторону.
5. Используется для стандартных и специальных инструментов.
6. Используется в качестве фоновой краски для деталей автомобиля.

• Поместите левое переднее сиденье в крайнее заднее положение.
• Установите ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

• Снимите треугольный знак аварийной остановки с панели крышки багажника.
• Снимите внутреннюю ручку крышки багажника, сначала сдвинув ее вверх, а затем отогнув ее нижним краем, используя инструмент-уплотнитель.

Примечание: Внутренняя ручка больше не пригодится, в комплекте имеется новая ручка.

• Вытащите центральные штифты из зажимов для держателя треугольного знака аварийной остановки и извлеките их.

• Извлеките зажимы из панели крышки багажника и снимите панель.

• Сложите вместе коврик багажного отсека (1, 2) и уберите его.

• Ослабьте резиновые прокладки при открытой крышке багажника.

• Снимите панель отделки порога крышки багажника. Она крепится двумя зажимами за передний край (1) и двумя - за верхний край (2).

• Снимите подушку сиденья (1), для чего вытяните ее передний край вверх, потяните ее вперед и затем поднимите.
• Отсоедините два разъема для обогрева сиденья под подушкой сиденья.

• Сложите спинку вперед.
• Извлеките ремень безопасности из направляющей (1) в боковом выступе-поддержке на подушках сиденья.
• Вставьте руку со стороны верхней секции бокового выступа-поддержки на подушках сиденья. Вдавите фиксаторы надлежащим образом и дерните верхний край выступа-поддержки, чтобы освободились два фиксатора с другой стороны. Поднимите выступ-поддержку с крепления на нижней кромке.

• Извлеките три зажима в верхней кромке боковой панели и четыре пластиковые гайки в нижней кромке.
• Снимите разъем освещения багажного отсека.
• Выньте боковую панель.
• Повторите для другой стороны.

• Отмерьте расстояние 30 мм (1 3/16 ") от задней кромки заднего крыла и отметьте короткой линией параллельно задней кромке. Для нанесения маркировки используйте кусок пленки.

• Отмерьте расстояние 30 мм (1 3/16 ") от задней кромки кронштейна газонаполненного цилиндра до проведенной ранее линии. Отметьте середину отверстия, которое должно быть просверлено там, где линии пересекают друг друга.

• Просверлите отверстие сверлом диаметром 3 мм (1/8").

Примечание: Используйте ограничитель глубины сверления 5 мм (3/16 ").
- Высверлите отверстие до Ø8 мм (5/16 ") и затем до Ø12 мм (15/32 "), чтобы можно было вставить тяговый винт посредством инструмента для проделывания отверстий.

Примечание: Не повредите прилегающие окрашенные поверхности.
- Удалите всю стружку.

• Используйте кольцевую пилу, деталь № 9997241 (Ø28,6 мм (1 1/8")), и увеличьте отверстие.
• Обработайте напильником края отверстий.
• Удалите всю стружку.
• Нанесите грунтовку, деталь № 9437350, по краям отверстия и дайте ей высохнуть.

• Произведите измерения для проделывания отверстий под резиновые изолирующие втулки в переднем правом углу крышки багажника согласно схеме и отметьте середину.
• Просверлите отверстие сверлом Ø3 мм (1/8").

Примечание: Используйте ограничитель глубины сверления 5 мм (3/16 ").
- Высверлите отверстие до Ø8 мм (5/16 ") и затем до Ø12 мм (15/32 "), чтобы можно было вставить тяговый винт посредством инструмента для проделывания отверстий.

Примечание: Не повредите прилегающие окрашенные поверхности.
- Удалите всю стружку.

• Используйте кольцевую пилу деталь № 9997241 (Ø28,6 мм (1 1/8")) и увеличьте отверстие.
• Обработайте напильником края отверстий.
• Удалите всю стружку.
• Нанесите грунтовку, деталь № 9437350, по краям отверстия и дайте ей высохнуть.

• Отсоедините контактный разъем для освещения номерного знака.

• Снимите отделочную полосу крышки багажника, для чего осторожно отделите ее от крышки багажника и панели освещения номерного знака. Она прочно прикреплена и неизбежно сломается. Новая полоса входит в комплект.
• Удалите любые остатки ленты с крышки багажника, нагрев сталь термовоздушным пистолетом. Не нагревайте свыше 80° C.

• Выверните четыре винта из панели освещения номерного знака и снимите ее.
• Удалите части отделочной полосы, если она сломалась.

• Освободите резиновую планку.

• Снимите панель.

• Снимите панель порога в дверном проеме левой задней двери, осторожно потянув ее вверх до тех пор, пока не освободятся четыре зажима.

• Освободите блокировку.

• Снимите панель.

• Выверните винты.

• Отсоедините контактный разъем.

• Просверлите/вырежьте отверстие для камеры в панели освещения номерного знака. Затем удалите существующую разметку на внутренней стороне панели (см. изображение).
• Аккуратно выровняйте края мелким напильником.

Примечание: Старайтесь не ударять по поверхности, к которой камера должна прикручиваться винтами, и не царапать ее, чтобы не нарушить уплотнение.

• Просверлите отверстия в выступающих ушках сверлом Ø2,5 мм (3/32 ").
• Удалите всю стружку.

• Возьмите два винта и камеру с уплотнением из комплекта.
• Полностью вкрутите винты в отверстия на камере, чтобы они свободно вращались.
• Вставьте камеру в отверстие и прикрутите ее винтами на место, затягивая винты крест-накрест, чтобы камера затягивалась параллельно панели.

Иллюстрация A

• Возьмите жгут проводов с двумя резиновыми изолирующими втулками из комплекта. Резиновая изолирующая втулка (1) вместе с более коротким концом кабеля должна проходить через крышку багажника.
• Прицепите держатель кабель к внутреннему нижнему краю шарнирной секции.

Иллюстрация B

• Поместите держатель кабеля таким образом, чтобы стопор в верхнем крае располагался в вырезе на шарнире.
• Прижмите держатель кабеля таким образом, чтобы верхняя секция зацепилась за верхний край шарнира.

• Вставьте длинные концы кабелей в отверстие на заднем крыле и надежно вдавите резиновую изолирующую втулку на место. Убедитесь, что грунтовка по краям отверстия не повреждена.

Примечание: Не повредите антикоррозийное средство по краям отверстия.

• Вставьте провод в правое отверстие на крышке багажника там, где находится панель освещения номерного знака, и потяните его вперед в отверстие на крышке багажника.

• Привяжите липкой лентой контактный разъем к короткому кабелю на проложенном проводе.
• Вытащите вверх кабель через крышку багажника и протяните его через отверстие.

• Отсоедините кабель от провода.

• Надежно вдавите резиновую изолирующую втулку в крышку багажника.

Примечание: Не повредите антикоррозийное средство по краям отверстия.
- Возьмите кабель с краевым зажимом из овального отверстия в крышке багажника и вдавите зажим в край отверстия.

Примечание: Проследите за тем, чтобы кабель не слишком натягивался между крышкой багажника и крылом при полном открытии крышки багажника. Отрегулируйте длину кабеля в резиновой изолирующей втулке.

• Протяните кабель вниз от резиновой изолирующей втулки в заднем крыле и вдоль существующего жгута проводов до левого заднего фонаря.
• Зафиксируйте кабель ленточными хомутами из комплекта, как показано на иллюстрации.

• Возьмите оснащенную камерой панель для освещения номерного знака.
• Присоедините контактный разъем к проложенному жгуту проводов для камеры заднего хода.
• Направьте кабель для освещения номерного знака через отверстие в крышке багажника.
• Установите панель на место и затяните. Убедитесь, что кабели для освещения номерного знака не зажаты.

• Очистите изопропанолом размечаемую поверхность на крышке багажника в том месте, куда будет посажена лента с хромовой полосой. Вытрите насухо.

• Возьмите новую отделочную полосу из комплекта. Снимите защитную пленку с липкой ленты.

Примечание: Во время установки подстилающая поверхность должна сохранять температуру не менее +15°C (59 °F).

• Вставьте зажимы отделочной полосы в соответствующие отверстия на панели. Убедитесь, что установочные штифты полосы совпадают с отверстиями на крышке багажника.
• Плотно прижмите полосу вдоль всей длины крышки багажника и панели, чтобы лента приклеилась.

• Присоедините контактный разъем освещения номерного знака на внутренней стороне крышки багажника.

• Установите панель на место на внутренней стороне крышки багажника.

• Установите держатель треугольного знака аварийной остановки на место и вдавите центральные штифты зажимов.

• Возьмите новую внутреннюю ручку из комплекта и вдавите ее в крышку багажника.
• Установите на место держатель треугольного знака аварийной остановки и треугольный знак аварийной остановки на крышку багажника.

• Возьмите модуль управления из комплекта.
• Очистите изопропанолом две полированные поверхности на модуле управления.
• Вытрите насухо.

• Возьмите две полосы застежки типа "велкро" из комплекта и разрежьте их посередине на четыре равные части.

• Прижмите полосы застежки типа "велкро" по две друг к другу.

• Удалите защитную пленку на двух прикрепляемых полосах застежки типа "велкро" с одной стороны.

• Прижмите полосы застежки типа "велкро" к очищенным поверхностям модуля управления.

• Очистите изопропанолом поверхности под задними габаритными фонарями. Вытрите насухо.

Иллюстрация A

• Присоедините контактный разъем (1) ранее проложенного жгута проводов к правому разъему на модуле управления.
• Возьмите кабель переходника A/B из комплекта и присоедините большой зеленый контактный разъем к контактному гнезду на модуле управления, как показано на иллюстрации.
• Присоедините контактный разъем (2) на ранее проложенном, обмотанном лентой, жгуте проводов для электропитания, под левым задним фонарем, к соответствующему разъему на кабеле переходника.
• Возьмите оставшийся длинный жгут проводов из комплекта и присоедините конец с серым контактным разъемом (3) к разъему посередине модуля управления.
• Зафиксируйте оставшийся контактный разъем кабеля переходника ленточным хомутом из комплекта.

На рисунке B показан кабель переходника A

На рисунке C показан кабель переходника B

Примечание: Кабель переходника A был включен в предыдущую версию комплекта для камеры парковки.

Кабель переходника B был включен в более позднюю версию комплекта для камеры парковки.

Обе версии подходят для всех автомобилей.

• Удалите защитную пленку на установленных полосах застежки типа "велкро".

• Крепко прижмите модуль управления вверх как можно выше к плоской поверхности под задним фонарем, согласно размерам на иллюстрации.

Касается автомобиля с модулем TRM

• Снимите два контактных разъема с верхней части модуля TRM.
• Снимите модуль TRM с полос застежки типа "велкро" на пластине под задним фонарем и отложите в сторону.

• Пусть старые полосы застежки типа "велкро" остаются в кузове.

• Удалите защитную пленку на полосах застежки типа "велкро".

• Прижмите полосы застежки типа "велкро" к очищенным поверхностям на модуле камеры парковки (PAC).

На рисунке A показан кабель переходника A

На рисунке B показан кабель переходника B

• Присоедините контактный разъем ранее проложенного жгута проводов к правому разъему на модуле управления (1).
• Возьмите кабель переходника A/B из комплекта и присоедините большой зеленый контактный разъем к контактному гнезду на модуле управления, как показано на иллюстрации.
• Присоедините контактный разъем (2) на ранее проложенном жгуте проводов для электропитания к соответствующему контакту на кабеле переходника.
• Возьмите оставшийся длинный жгут проводов из комплекта и присоедините конец с серым контактным разъемом (3) к разъему посередине модуля управления.

Примечание: Кабель переходника A был включен в предыдущую версию комплекта для камеры парковки.

Кабель переходника B был включен в более позднюю версию комплекта для камеры парковки.

Обе версии подходят для всех автомобилей.

• Крепко прижмите модуль управления к существующим полосам застежки типа "велкро" под задним фонарем.

• Очистите изопропанолом размеченные поверхности на модуле управления. Вытрите насухо.

• Удалите отмеченные полосы застежки типа "велкро" с модуля TRM.

• Возьмите две полосы застежки типа "велкро" из комплекта и разрежьте их посередине на четыре равные части.

• Очистите изопропанолом размеченные поверхности на модуле TRM. Вытрите насухо.

• Удалите защитную пленку на одной из полос застежки типа "велкро".

• Прижмите полосу застежки типа "велкро" к модулю TRM рядом с другой полосой, как показано на иллюстрации.

• Прижмите две полосы застежки типа "велкро" к двум существующим полоса застежки типа "велкро" модуля TRM.

• Удалите защитную пленку на полосах застежки типа "велкро".

• Крепко прижмите модуль TRM к модулю управления, как показано на иллюстрации.

• Присоедините оставшийся зеленый контактный разъем (1) на кабеле переходника для электропитания к соответствующему контактному гнезду в модуле TRM.
• Присоедините оставшийся серый контактный разъем (2), который был снят с модуля TRM.

Этапы 70-71 применяются к автомобилям с кабелем переходника B для электропитания

• Проложите длинный провод заземления в кабеле переходника к правой стороне заднего жгута проводов.
• Присоедините кабель к нижнему из винтов заземления и затяните винт с моментом 10 Нм (7,5 фунт. фут.)

• Промойте изопропанолом заднюю поперечину в том месте, где будет прикрепляться липкой лентой провод заземления. Вытрите насухо.
• Закрепите кабель широким куском металло-тканевой липкой лентой или чем-то подобным.

Примечание: Провод заземления должен прикрепляться к задней поперечине только лентой, он не должен крепиться толстым жгутом проводов.

• Проложите ранее присоединенный жгут проводов внутри изоляционной панели в левой задней колесной арке и выведите наружу через отверстие в кузове.
• Возьмите ленточный хомут из комплекта и закрепите кабель на жгуте проводов держателя предохранителей.

• Возьмите ленту из пеноматериала из комплекта и разделите её посередине.

• Удалите защитную пленку с ленты.

• Смонтируйте ленту из пеноматериала вокруг проводки для защиты провода от острых краев.

• Вытащите панель средней стойки кузова за нижний край до тех пор, пока не освободятся два зажима.
• Продолжите прокладку жгута проводов внутри панели средней стойки кузова и дальше вперед по автомобилю. Проложите жгут проводов вдоль левой стороны, впереди панелей изоляции и пола, вверх к переднему краю дверного проема.

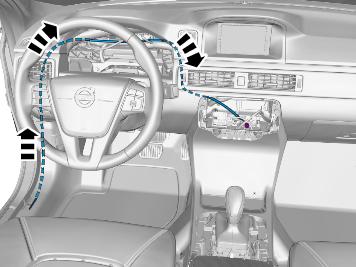

Касается только автомобилей с левосторонним управлением

• Проложите жгут проводов внутри панелей изоляции и пола, вверх немного по стойке А, и затем под углом вверх, между стойкой А и торцевой панелью, в направлении приборной панели. Проложите жгут проводов до указанного места расположения.
• Поместите жгут проводов таким образом, чтобы он не соприкасался с острыми краями или подвижными частями под приборной панелью.

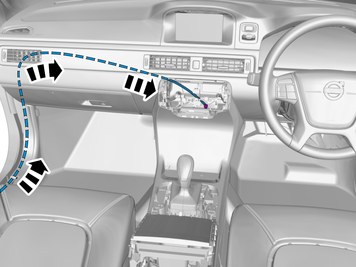

Касается только автомобилей с правосторонним управлением

• Возьмите кусок провода и вставьте его возле воздухопроводов, пропустив через отверстие для DVD-привода. Вытащите его влево над вещевым ящиком и наружу через левый торец приборной панели.
• Прикрепите липкой пленкой контактный разъем на кабеле на провод.
• Протяните кабель к указанному месту.

Касается всех автомобилей

• Возьмите ленточный хомут из комплекта и закрепите кабель в отверстии на торце, как показано на иллюстрации.

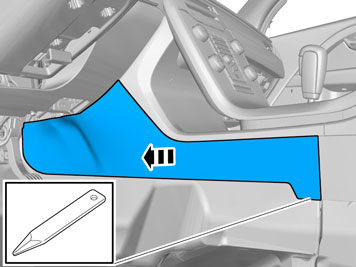

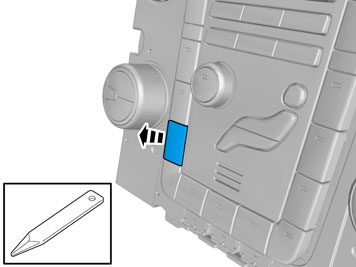

• Снимите панель.

• Выверните винты.

• Выверните винты.

Автомобили с коробкой передач с ручным управлением

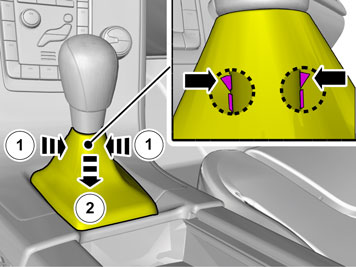

• Снимите блокировку, которая расположена внутри манжеты рычага переключения передач.

Автомобили с автоматической коробкой передач

• Отсоедините механизм блокировки передач.
• Переведите переключатель передач в положение D.

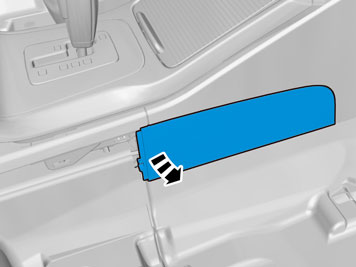

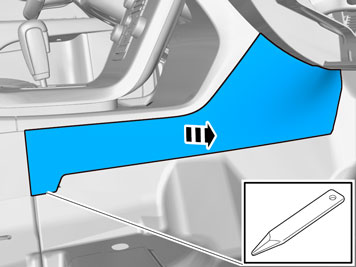

• Снимите панель.

• Снимите панель.

Освободите следующие компоненты:

1. Отогните коврик
2. Отцепите зажим
3. Отсоедините контактный разъем

• Выверните винты.

• Снимите панель.

Автомобили с системой 4-С

Все автомобили

Осторожно: Будьте осторожны, чтобы не повредить крюки.

• Снимите панель.

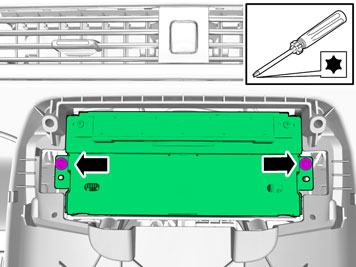

• Выверните винты.

Выверните винты.

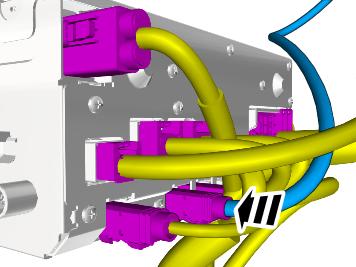

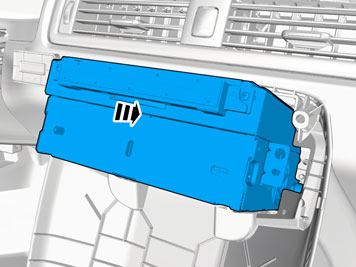

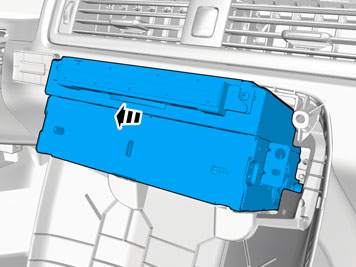

• Подключите вытянутый вперед провод к DVD-приводу, как показано на рисунке.

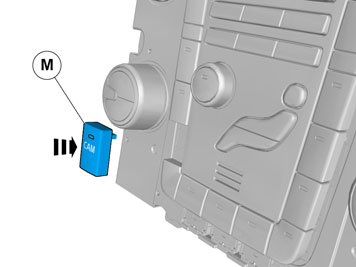

• Установите на место снятые детали в обратном порядке

• Присоедините на место отрицательный провод аккумуляторной батареи

Осторожно: Когда зажигание включается первый раз после отключения аккумулятора, это необходимо выполнять, находясь вне автомобиля - протяните руку и избегайте рабочей зоны подушек безопасности.

• Установите ключ зажигания в положение II.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

Выполните проверку работоспособности, как указано ниже:

• Включите заднюю передачу.
• Экран активируется.
• Подождите, пока на экране не появится сообщение "Update Environment".
• Следуйте инструкциям, которые появляются на экране.
• Выключите зажигание минимум на 10 секунд.
• Включите зажигание.
• Экран активируется.
• Проверьте, чтобы опорные линии были показаны на экране и чтобы они реагировали на движения рулевого колеса.
