Система помощи при парковке, сзади (2012, 2013)

• Очистите датчики. Используйте: Изопропанол.
• Дайте просохнуть.

• Осторожно выполните матирование поверхности. Используйте: шлифовальную бумагу P1000.

• Снова очистите датчики.
• Используйте: Изопропанол.
• Дайте просохнуть.
• Не дотрагивайтесь до очищенных поверхностей.

Осторожно: Защитите контактные поверхности соединений от краски.

• Нанесите на датчик краску с кодом 426.
• Используйте краску для подкраски Volvo (следует использовать только базовый лак)
• Используйте лак 2-К Volvo, номер детали 31335447

Примечание: См. также инструкцию на банке с аэрозолем.

Осторожно: Лак должен сначала просохнуть после лакировки.

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

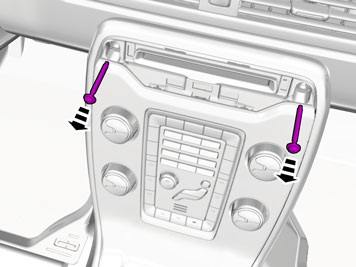

• Выверните винты.

• Выверните винты.

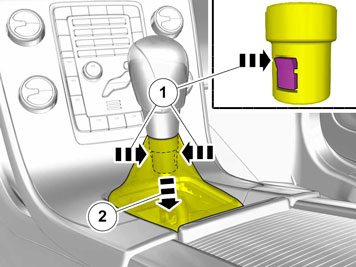

Касается только автомобилей с механической коробкой передач

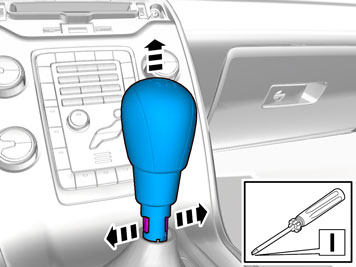

Касается автомобилей с автоматической коробкой передач

• Отсоедините механизм блокировки передач.

Все автомобили

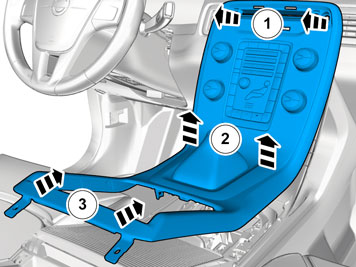

• Снимите панель.

1. Отогните коврик.
2. Отцепите зажим жгута проводки
3. Отсоедините контактный разъем.

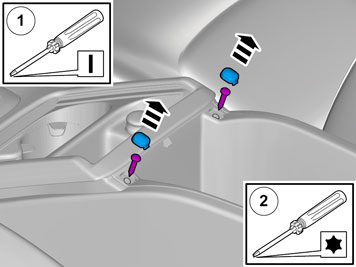

• Снимите защитные крышки
• Выверните винты.

Касается автомобилей с системой 4-С.

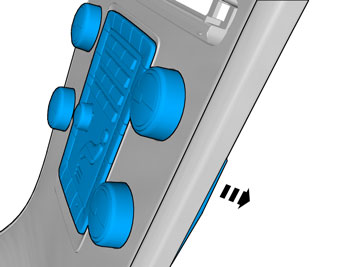

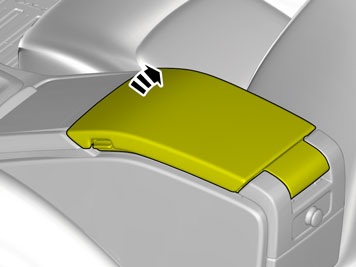

• Снимите панель.

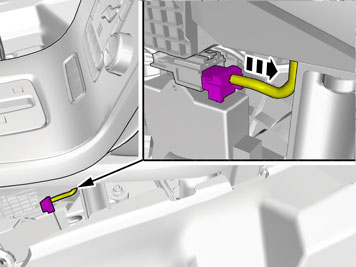

• Отсоедините контактный разъем.

Осторожно: Будьте осторожны, чтобы не повредить крюки.

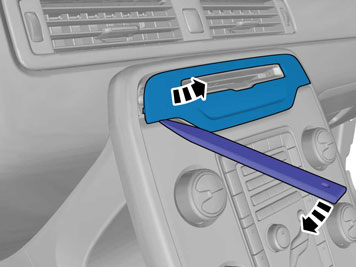

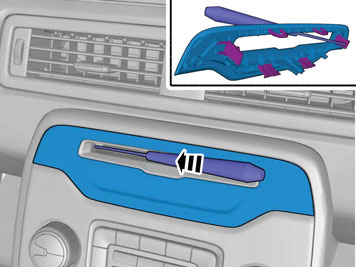

• Снимите панель.

• Удалите заглушку.

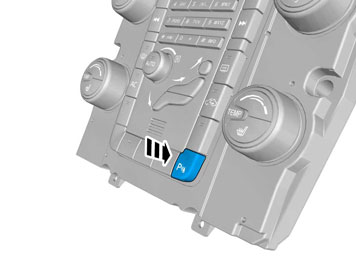

• Установите выключатель.
• Установите на место снятые детали в обратном порядке.

Кожух бампера

• Отвинтите два резиновых стопора.

• Снимите две гайки.

• Снимите три винта с обеих сторон.

• Осторожно потяните и освободите торцевые части кожуха бампера от кузова с обеих сторон. Они устанавливаются с крепежными крюками в верхней стороне и переднем крае торцевых частей, а также в нижнем крае задних фонарей.
• Потяните для освобождения кожух бампера назад с кузова - он установлен в семи направляющих в верхнем крае продольной стороны.

Примечание: Во избежание повреждений на кожухе бампера рекомендуется в этот момент работать вдвоем.

• Разместите кожух бампера на соответствующую опору.

• Найдите четыре отметки в нижней части кожуха бампера. Сделайте отметку в центре с помощью иглы для рисок.

• Просверлите отметки с помощью сверла Ø3 мм (1/8"). Сверлите с внутренней стороны кожуха бампера.
• Высверлите отверстия, используя сверло Ø10 мм (13/32").

• Расширьте отверстия в кожухе бампера пробивным штампом, арт.№ 9997234. Расположите опорную втулку инструмента для проделывания отверстий на внутренней стороне, а режущую часть - на внешней стороне кожуха бампера.

• Очистите нижнюю внутреннюю сторону кожуха с помощью мягкого мыльного раствора.
• Очистите поверхность вокруг отверстий, которая несколько больше, чем держатель датчика, с помощью изопропанола. Дайте просохнуть.

• Возьмите четыре держателя из комплекта.
• С помощью изопропанола очистите поверхность держателей, как показано на иллюстрации. Дайте просохнуть.

• Нанесите тонкий и ровный слой активатора на очищенные поверхности согласно иллюстрации. Дайте высохнуть в течение минимум 10 минут.

• Нанесите тонкий и ровный слой активатора на очищенные поверхности согласно иллюстрации. Дайте высохнуть в течение минимум 10 минут.

• Поднимите грузовой пол и грузовой отсек. Под отсек поместите опору.

• Снимите панель.

• Найдите 2 штифтовых винта, предназначенные для модуля управления.

• Возьмите держатель для модуля управления из комплекта. Прижмите его на штифтовые винты.

• Освободите светло-коричневый контактный разъем, примотанный к имеющемуся жгуту проводки автомобиля.

• Снимите резиновую пробку.

• Возьмите жгут проводки из комплекта и протяните его через отверстие. Установите резиновую втулку.

• Прицепите контактный разъем на направляющей

• Возьмите модуль управления из комплекта и подсоедините контактные разъемы.

• Прижмите модуль управления на держатель.

• Проверьте, какой держатель необходимо поставить перед каждой установкой. Каждый держатель обозначен и имеет свое собственное место.

• Установите два куска ленты на держатель.
• Удалите защитную пленку на ленте.

• Нанесите тонкий и ровный слой клея

Примечание: Клей должен быть выше уровня ленты.

Осторожно: Клей не должен попасть на ленту.

Используйте специальный инструмент: 9512950 Пистолет для клея.Используйте: 1161730 Смесительную трубку.Используйте: 9511027 Клей.

• Установите центровочный инструмент в держатель.
• Установите держатель на кожух бампера.
• Прижмите держатель к кожуху, но только на тех местах, где находится лента.
• Удерживайте держатель, когда освобождается центровочный инструмент. Держатель следует устанавливать горизонтально и на одной линии с кожухом бампера.
• Повторите, пока все четыре держателя не будут на месте.

• Подсоедините разъёмы кабельного жгута к датчикам.

• Установите датчики в держатели. Будьте осторожны при установке, чтобы держатель не отсоединился из ленты.

Примечание: Большой серый контактный разъем должен выйти на правую сторону кожуха бампера.

• Прикрепите держатели проводки на фланцы кожуха.

• Поднимите кожух бампера и подсоедините контактный разъем.

Примечание: Во избежание повреждений на кожухе бампера рекомендуется в этот момент работать вдвоем.

• Прижмите крюки бампера в заднем крае. Прижмите все крюки для торцов к кузову.
• Установите на место винты на передних краях кожуха бампера.
• Установите на место пластиковые гайки в нижнем крае.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
