Система помощи при парковке, сзади (2011, 2012)

Относится к автомобилям с защитной пластиной.

Осторожно: Для получения информации о окраске и монтаже среднего держателя и датчиков

См. инструкции по установке:31265633 Skidplate, bakre stötfångare.(Защитная пластина, задний буфер)

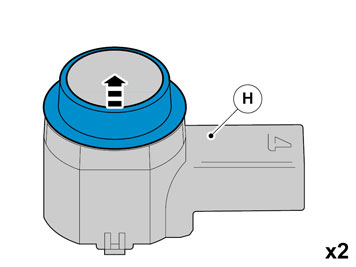

• Очистите датчики. Используйте: Изопропанол
• Дайте просохнуть.

• Осторожно выполните матирование поверхности. Используйте: шлифовальную бумагу, зернистость P1000

• Вновь очистите датчики. Используйте: Изопропанол.
• Дайте просохнуть.
• Не дотрагивайтесь до очищенных поверхностей.

Осторожно: Защитите контактные поверхности соединений от краски.

• Покрасьте датчики, используя такой же цветовой код, как и для автомобиля.
• Используйте краску для подкрашивания Volvo (используйте только основную краску).
• Используйте: Лак 2-К Volvo. Номер детали: 31335447.

Примечание: См. также инструкцию на банке с аэрозолем.

Осторожно: Лак должен сначала просохнуть после лакировки.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

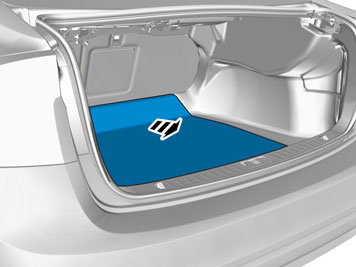

• Отогните коврик.

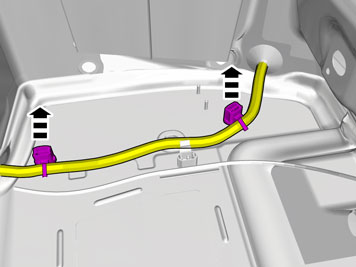

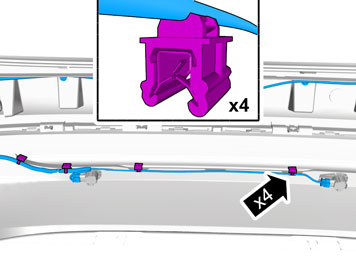

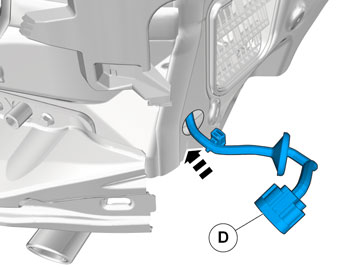

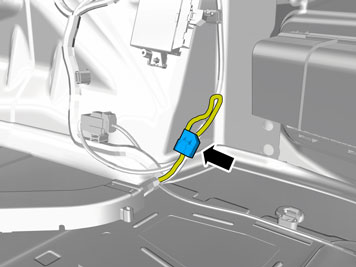

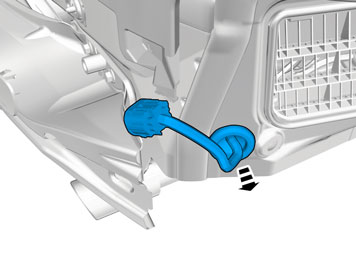

1. Освободите зажим жгута проводки.

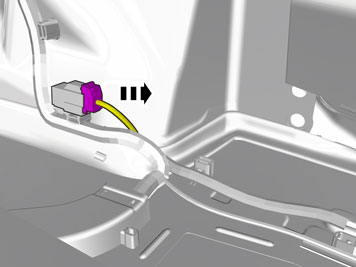

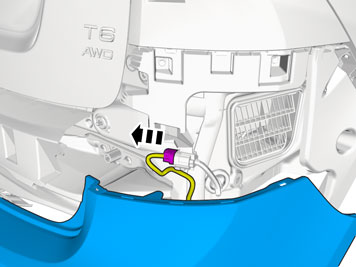

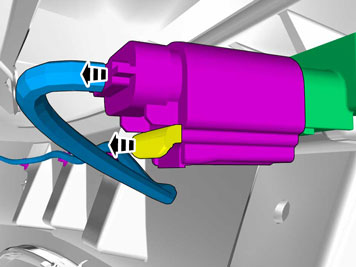

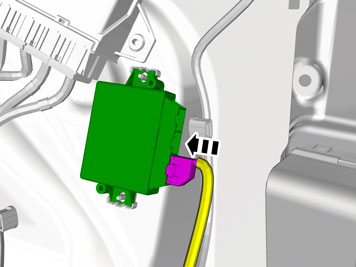

2. Отсоедините контактный разъем.

Касается автомобиля с Four-C (Активное шасси)

Относится ко всем моделям

Касается автомобиля с автоматической коробкой передач

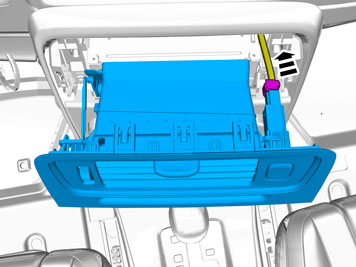

• Отсоедините механизм блокировки передач.

Относится ко всем моделям

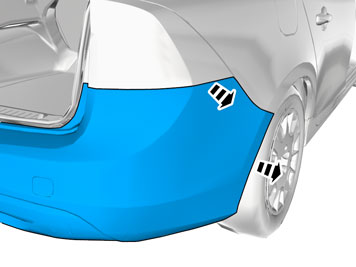

• Установите на место снятые детали в обратном порядке.

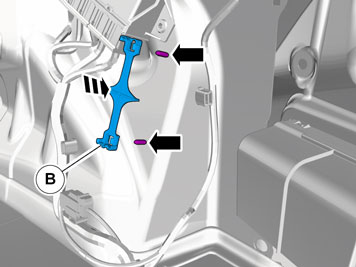

Касается автомобиля с системой бесключевого запирания

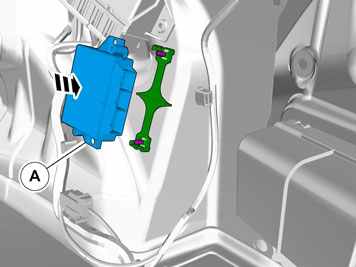

Иллюстрации A и B

Относится ко всем моделям

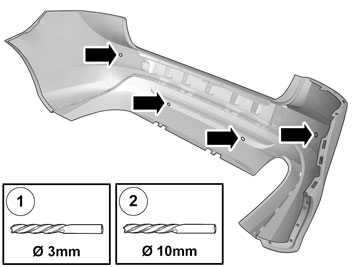

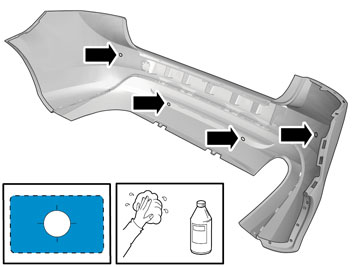

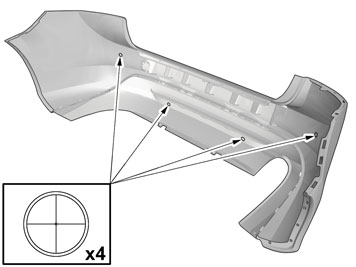

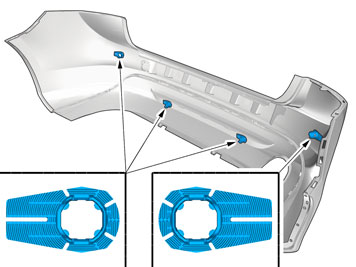

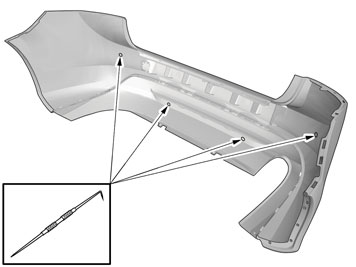

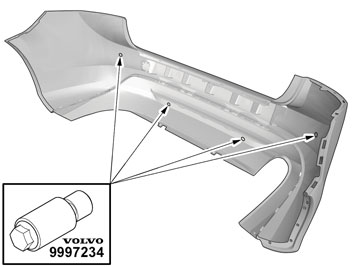

• Найдите 4 отметки на внутренней стороне кожуха бампера.

• Используйте: иглу для рисок.

1. Ø 3 мм (7/64")
2. Ø 10 мм (25/64")

• Используйте специальный инструмент: 9997234Инструмент для проделывания отверстий

Осторожно: Режущая часть инструмента должна быть на внешней стороне кожуха.

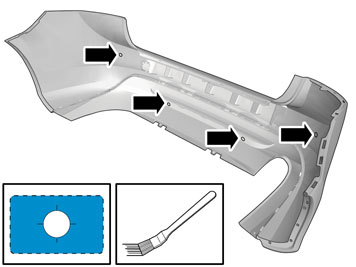

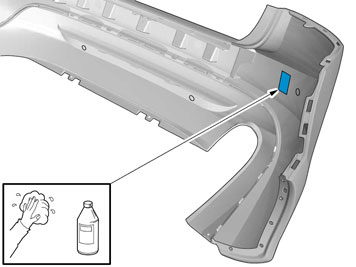

• Очистите поверхности. Дайте просохнуть.Используйте: Изопропанол

• Очистите поверхности. Дайте просохнуть.Используйте: Изопропанол

• Очистите поверхности. Дайте просохнуть.Используйте: Изопропанол

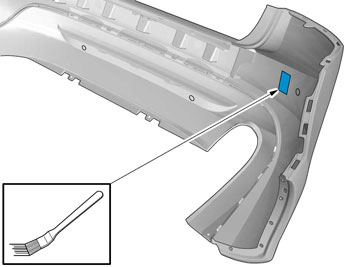

• Нанесите тонкий и ровный слой активатора. Дайте просохнуть минимум 10 минут. Используйте: 8637076Активатор.

• Нанесите тонкий и ровный слой активатора. Дайте просохнуть минимум 10 минут. Используйте: 8637076Активатор.

• Нанесите тонкий и ровный слой активатора. Дайте просохнуть минимум 10 минут. Используйте: 8637076Активатор.

Касается автомобиля с системой бесключевого запирания

Касается всех автомобилей

Иллюстрации A и B

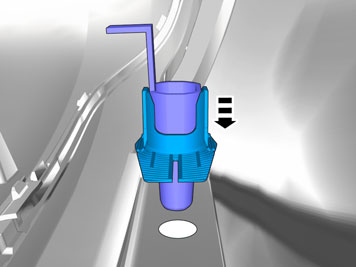

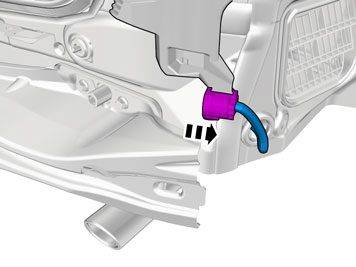

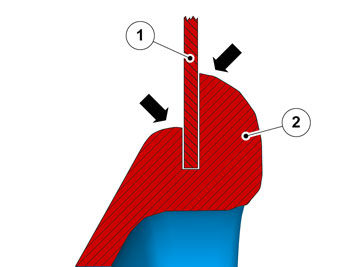

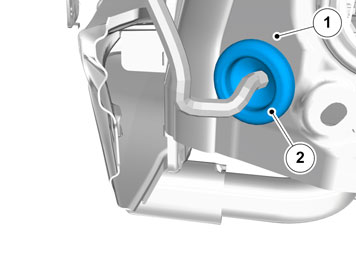

• Проверьте, чтобы резиновая втулка плотно примыкала к кузову.

Касается автомобиля без системы бесключевого запирания

Касается автомобиля без системы бесключевого запирания

• Оторвите избыточную длину.

Касается автомобиля с системой бесключевого запирания

Относится ко всем моделям

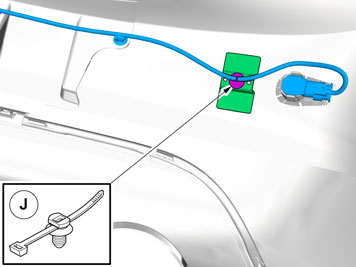

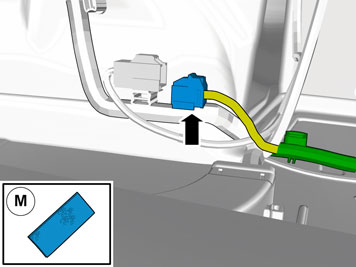

• Найдите предварительно протянутый контактный разъем.

Касается правой стороны

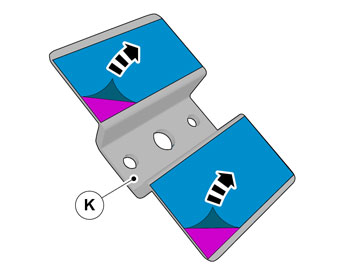

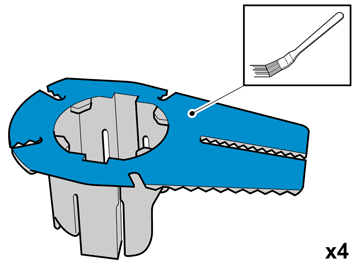

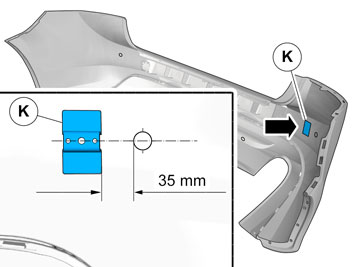

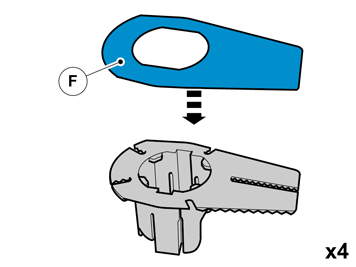

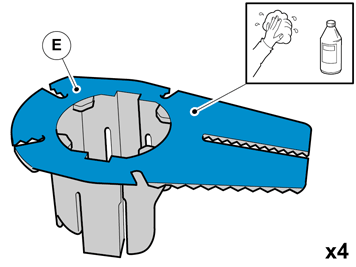

• Подготовьте и смонтируйте держатели по одному.

Обратите внимание на расположение держателей.

• Повторите шаги метода для остальных держателей.

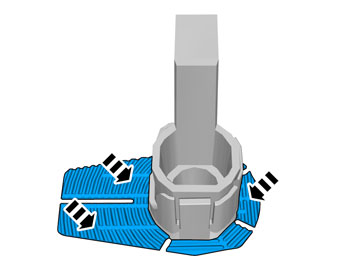

• Прижмите держатель так, чтобы лента закрепилась.

• Повторите шаги метода для остальных держателей.

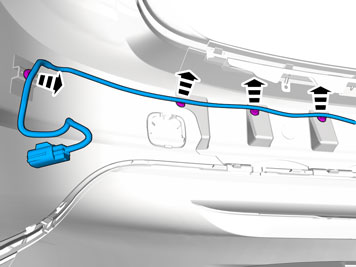

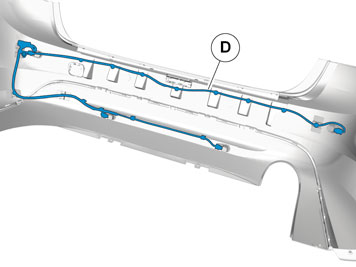

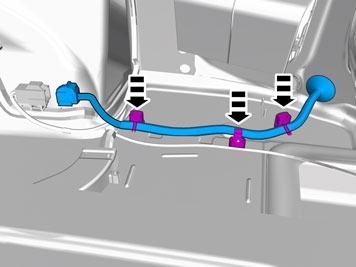

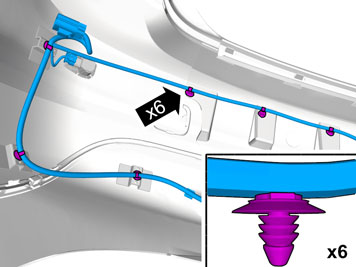

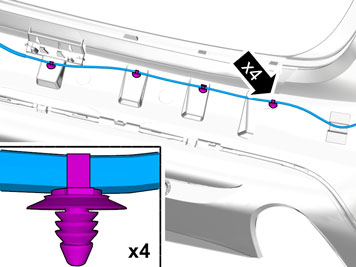

• Поместите провод в кожух.

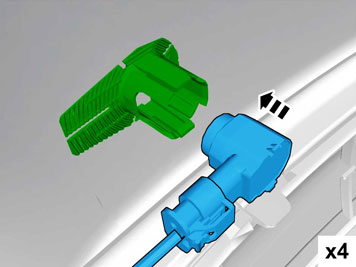

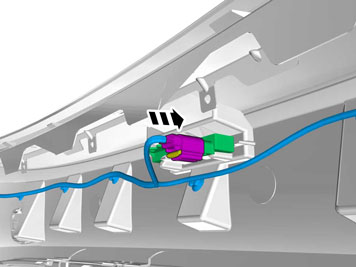

• Два окрашенных датчика подсоединяются к двум наружным соединениям.

Касается автомобиля без системы бесключевого запирания

Касается автомобиля без системы бесключевого запирания

• Оторвите избыточную длину.

Касается автомобиля с системой бесключевого запирания

Касается всех автомобилей

• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
