Применимость

Модель Двигатель Год
XC60 2009–2015A

IMG-352596

IMG-344142

  • Очистите датчики. Используйте: Изопропанол
  • Дайте просохнуть.

IMG-344141

  • Осторожно выполните матирование поверхности. Используйте: шлифовальную бумагу, зернистость P1000

IMG-344142

  • Вновь очистите датчики. Используйте: Изопропанол
  • Дайте просохнуть.
  • Не дотрагивайтесь до очищенных поверхностей.

IMG-344251

Осторожно: Защитите контактные поверхности соединений от краски.

  • Покрасьте датчики, используя такой же цветовой код, как и для автомобиля.
  • используйте краску для подкраски Volvo (используйте только основную краску).
  • Используйте лак 2-К Volvo. Номер детали: 31335447

Примечание: См. также инструкцию на банке с аэрозолем.

IMG-333934

Осторожно: Лак должен сначала просохнуть после лакировки.

IMG-245980

Осторожно: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

IMG-292804

IMG-292806

  • Отогните в сторону напольный коврик.

IMG-292823

  1. Отцепите зажим.
  2. Отсоедините контактный разъем.

IMG-292825

  1. Отцепите зажим.
  2. Отсоедините контактный разъем.

IMG-292826

IMG-292827

Касается автомобилей с системой Four-C

IMG-292829

Относится ко всем моделям

IMG-292830

A
IMG-292863

  • Отсоединение панели КД.

В
IMG-292883

  • Освободите крючки с помощью отвертки.

Примечание: Поочередно по одной стороне.

C
IMG-293126

  • Выдавите панель.

IMG-292884

IMG-293003

IMG-293004

Примечание: Винт может быть труднодоступен.

IMG-293005

IMG-293006

Касается автомобиля с автоматической коробкой передач

IMG-293007

Касается автомобиля с автоматической коробкой передач

  1. Отсоедините механизм блокировки передач.
  2. Переведите рычаг переключения передач в положение "D".

IMG-293008

Относится ко всем моделям

IMG-293009

IMG-293010

IMG-293011

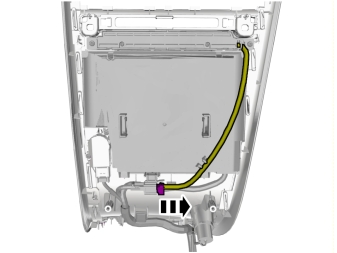

IMG-297123

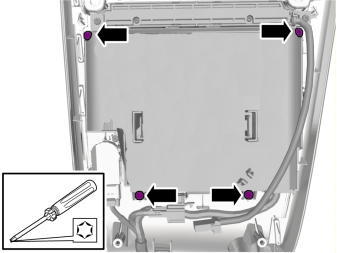

IMG-297143

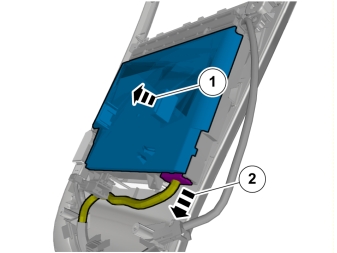

IMG-297165

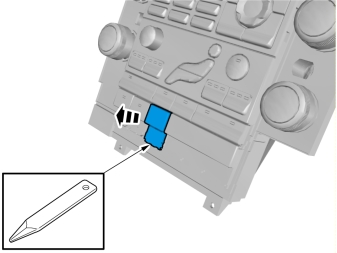

IMG-297166

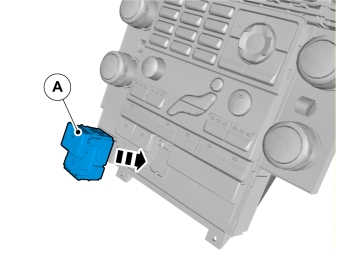

IMG-308123

  • Установите на место снятые детали в обратном порядке.

IMG-281469

IMG-281470

  • Снимите боковую прокладку, для этого потянув сначала за её верхнюю кромку назад до отпускания крюка (1). Затем потяните боковую прокладку немного внутрь в автомобиль до отпускания крюка (2) и вверх до выхода направляющего штифта (3) из крепления в нижней кромке.

IMG-281471

  • Отсоедините панель задней стойки с нижнего края, приподняв нижний край до тех пор, пока не освободятся два зажима. Отогните нижний край панели и затем отцепите верхний край.

IMG-281472

  • Снимите панель верхней отделки, сначала потянув задний край вниз, чтобы освободить четыре зажима. Затем отцепите передний край.

IMG-281473

  • Снимите меньшую панель верхней отделки, потянув ее в поперечном направлении, чтобы освободить два крюка. Затем отцепите передний край панели.

IMG-307608

IMG-307609

  • Используйте: 9995919 Вытяжной крюк. Введите в отверстия на верхнем крае защитных крышек. Поверните инструмент и оттяните защитные крышки.
  • Снимите винты грузовых проушин. Момент затяжки винтов М8: 24 Нм.

IMG-281483

IMG-285529

IMG-281484

  • Освободите два винта, находящиеся в панели порога.

IMG-281523

  • Снимите панель порога, потянув ее прямо вверх, чтобы освободить шесть зажимов.

IMG-281543

  • Выверните винт.
  • Снимите боковую панель, отсоединив и отогнув верхний край.

IMG-297185

IMG-297204

IMG-297503

  • Выполняется и на другой стороне.

IMG-297504

Примечание: Этот момент легче выполнять вдвоем.

IMG-297523

Примечание: Этот момент легче выполнять вдвоем.

Осторожно: Разместите кожух бампера на соответствующую опору.

IMG-297524

  • Жгут проводов нельзя использовать снова.

IMG-297525

IMG-331351

  • Найдите две отметки в верхней части кожуха.

IMG-331357

  • Отметьте центр с помощью иглы для рисок.

IMG-331349

  1. Ø 3 мм (7/64")
  2. Ø 10 мм (25/64")

IMG-331354

  • Используйте: 9997234 Инструмент для проделывания отверстий

Осторожно: Поместите опорную втулку инструмента для проделывания отверстий внутрь, а режущую часть снаружи кожуха бампера.

IMG-331352

  • Найдите две отметки в нижней части кожуха.

IMG-331358

  • Отметьте центр с помощью иглы для рисок.

IMG-331359

  • Продолжите вертикальную линию отметки с помощью иглы для рисок. Она будет использоваться в качестве эталонной линии для пробойника отверстий.

Иллюстрация A
IMG-331350

  1. Ø 3 мм (7/64")
  2. Ø 10 мм (25/64")

Иллюстрация B
IMG-331348

Осторожно: Просверлите горизонтально через кожух бампера.

IMG-331360

  • Используйте: 9997367 Инструмент для проделывания отверстий
  • Убедитесь при проделывании отверстия, что маркировки 1 и 2 находятся напротив друг друга.

Осторожно: Поместите опорную втулку инструмента для проделывания отверстий внутрь, а режущую часть снаружи кожуха бампера.

Касается левой стороны
IMG-331355

  • Убедитесь в том, что отметка на инструменте для проделывания отверстий (LH) и отметка, сделанная на кожухе бампера, находятся напротив друг друга.

Примечание: Убедитесь в том, что опорная втулка не вращается, когда винт затягивается.

Касается правой стороны
IMG-331356

  • Убедитесь в том, что отметка на инструменте для проделывания отверстий (RH) и отметка, сделанная на кожухе бампера, находятся напротив друг друга.

Примечание: Убедитесь в том, что опорная втулка не вращается, когда винт затягивается.

IMG-331361

  • Очистите внутреннюю сторону кожуха с помощью мягкого мыльного раствора.
  • Очистите поверхность вокруг отверстий, которая несколько больше, чем держатель датчика, с помощью изопропанола. Дайте просохнуть.

IMG-297553

  • Очистите с помощью изопропанола.

IMG-297555

  • Очистите с помощью изопропанола.

IMG-331353

IMG-297557

  • Нанесите тонкий и ровный слой активатора. Дайте просохнуть минимум 10 минут.
  • Используйте: 8637076 Активатор.

IMG-297558

  • Нанесите тонкий и ровный слой активатора. Дайте просохнуть минимум 10 минут.
  • Используйте: 8637076 Активатор.

IMG-308085

IMG-308086

IMG-297563

IMG-297564

IMG-297565

  • Найдите контактный разъем, зафиксированный клейкой лентой, и подсоедините его к модулю управления.

IMG-297561

IMG-297562

  • Жгут проводов нельзя использовать снова.

IMG-297566

IMG-297567

IMG-297568

  • Установите два куска ленты.
  • Удалите защитную пленку с ленты.

IMG-297569

  • Нанесите тонкий и ровный слой клея. Клей должен быть над уровнем ленты.
  • Используйте: 9512950 Клеевой пистолет, 1161730 Смесительная трубка и 9511027 Клей.

Осторожно: Клей не должен попасть на ленту.

IMG-297570

IMG-297571

IMG-297572

  • Прижмите держатель к кожуху, но только на тех местах, где находится лента.

IMG-297573

  • Удерживайте держатель, когда освобождается центровочный инструмент.
  • Повторите шаги метода на другом держателе.

IMG-297574

  • Установите два куска ленты.
  • Удалите защитную пленку с ленты.

IMG-297575

  • Нанесите тонкий и ровный слой клея. Клей должен быть над уровнем ленты.
  • Используйте: 9512950 Клеевой пистолет, 1161730 Смесительная трубка и 9511027 Клей.

Осторожно: Клей не должен попасть на ленту.

IMG-297576

  • Повторите шаги метода на другом держателе.

IMG-297577

IMG-297578

IMG-297579

IMG-297583

IMG-297585

Примечание: Окрашенные датчики подсоединяются посередине.

IMG-297603

IMG-297604

  • Установите на место снятые детали в обратном порядке.

IMG-242268

  • Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
