Система помощи при парковке, сзади (2007, 2008)

• Очистите датчики. Используйте: Изопропанол
• Дайте просохнуть.

• Осторожно выполните матирование поверхности. Используйте: шлифовальную бумагу, зернистость P1000.

• Вновь очистите датчики. Используйте: Изопропанол.
• Дайте просохнуть.
• Не дотрагивайтесь до очищенных поверхностей.

Осторожно: Защитите контактные поверхности соединений от краски.

• Покрасьте датчики, используя такой же цветовой код, как и для автомобиля.
• Используйте краску для подкрашивания Volvo (используйте только базовую краску).
• используйте лак 2-К Volvo. Номер детали: 31335447.

Примечание: См. также инструкцию на банке с аэрозолем.

Осторожно: Лак должен сначала просохнуть после лакировки.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

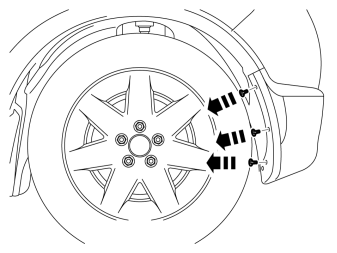

• Удалите 3 винта на торце кожуха заднего бампера.
• Повторите для другой стороны.

• Удалите 2 винта в нижней части бампера.

• Снимите 2 упора крышки багажника, повернув их на четверть оборота, а затем потяните вверх.

• Закрепите кусок ленты на краю крыла справа и слева, чтобы защитить край, когда угол кожуха бампера будет отсоединяться.

• Снимите кожух бампера с кузова, осторожно отсоединяя торцы гладилкой.
• Отсоедините кожух от задней лампы и заднего края крыла с каждой стороны. Он установлен с четырьмя зажимами у задней лампы и четырьмя в заднем крае заднего крыла.
• Потяните кожух бампера прямо назад.

• Отсоедините контактный разъем освещения номерного знака слева.
• Положите кожух бампера на защищенную подложку.
• Удалите кусочки ленты.

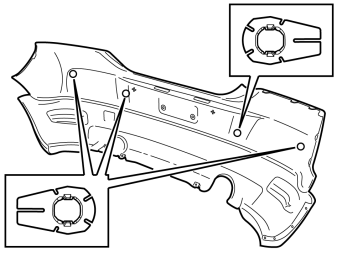

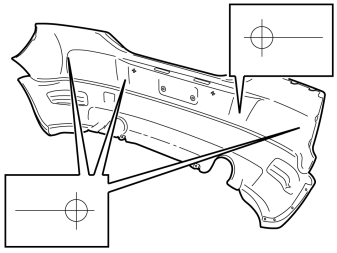

• Найдите 4 отметки на внутренней стороне кожуха бампера
• Отметьте в центре с помощью иглы для рисок.

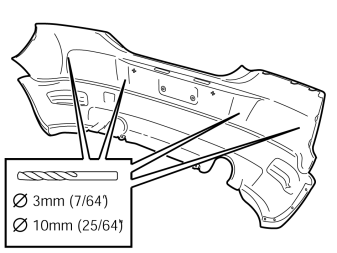

• Просверлите отверстие в центре меток сверлом Ø 3 мм (7/64")
• Высверлите отверстия, используя сверло Ø 10 мм (25/64")

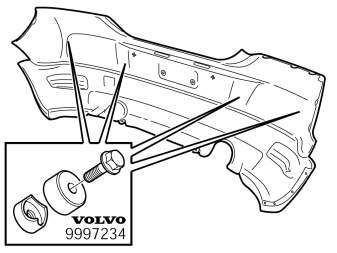

• Расширьте отверстия в кожухе бампера с помощью инструмента для проделывания отверстий арт. № 9997234. Опорная втулка инструмента для проделывания отверстий должна быть на внутренней стороне, а режущая часть - на внешней стороне кожуха бампера.

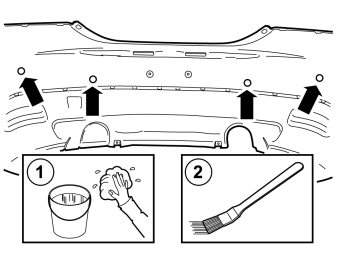

• Очистите внутреннюю сторону кожуха бампера с помощью мягкого мыльного раствора.
• Очистите вокруг отверстий и маркировок с помощью изопропанола.
• Дайте просохнуть.
• Нанесите тонкий и ровный слой активатора, арт. № 8637076, на очищенные поверхности и дайте высохнуть в течение примерно 10 минут.

• Возьмите 4 держателя из комплекта.
• Очистите поверхности согласно иллюстрации с помощью изопропанола.
• Дайте просохнуть.
• Нанесите тонкий и ровный слой активатора, арт. № 8637076, на очищенные поверхности и дайте высохнуть в течение минимум 10 минут.

• Освободите подушку заднего сиденья - сначала в заднем крае, где она установлена с держателем. Затем в переднем крае, где она установлена с двумя держателями.
• Выньте подушку.

• Откиньте вперед центральный подлокотник.
• Снимите центральный подлокотник. Для этого возьмитесь за оба конца и потяните вверх так, чтобы освободить задний край от штырей (1) спинки сидения.
• Затем потяните его вперед, чтобы держатели (2) по бокам спинки выскользнули из соответствующих пазов (3) в центральном подлокотнике.

• Сложите спинку вперед.
• Снимите защитную крышку правого крепления спинки.

• Снимите винт и стопорную втулку.

• Отогните спинку от правого крепления.
• Потянув, отсоедините ее от крепления у подлокотника и снимите.

• Снимите резиновую ленту в задней части правого дверного проема.

• Освободите нижний край панели стойки В, отогнув по краям с помощью гладилки, чтобы освободились 2 зажима

• Отцепите предохранительный зажим от панели.
• Отогните панель в нижнем крае и затем отцепите ее в верхнем крае, чтобы верхний зажим отсоединился.

• Снимите винт в правой панели на заднем сиденье.
• Осторожно отсоедините панель от стороны кузова. Она крепится десятью зажимами на внутренней стороне.
• Отцепите ее от порога в переднем крае.

• Поднимите крышку пола в заднем крае.
• Потяните ее назад, чтобы она освободилась в переднем крае.
• Немного поверните крышку и вытащите ее.

• Снимите панель порога крышки багажника, потянув ее вверх, чтобы освободились четыре зажима сверху и фиксаторы в нижнем крае.

• Снимите зажим с заднего края правой задней боковой панели.
• Осторожно снимите боковую панель, начиная с переднего/верхнего края, а затем продвигайтесь назад, освобождая все зажимы в верхнем крае.
• Опустите панель внутрь. Освободите от проушин для крепления груза и поднимите ее из опоры в полу.

• Выньте запасное колесо, домкрат и другие детали из отсека для хранения в опоре в грузовом полу.

• Снимите 4 винтовых зажима в опоре пола для груза.

• Снимите защитную пленку с одной стороны клейкой двусторонней ленты.
• Установите ленту на держатель.

• Снимите оставшуюся защитную пленку.
• Установите центровочный инструмент в держатель согласно иллюстрации.

• Прижмите держатель на кожух бампера.

Примечание: Держатели необходимо устанавливать так, чтобы они были обращены в ту сторону, которая показана на иллюстрации. Держатели следует устанавливать горизонтально и на одной линии с кожухом бампера.

• Повторите эти пункты для остальных держателей.

• Подсоедините разъёмы кабельного жгута к датчикам.
• Установите датчики в их держатели.

Примечание: Большой серый контактный разъем должен быть справа (см. также следующий пункт).

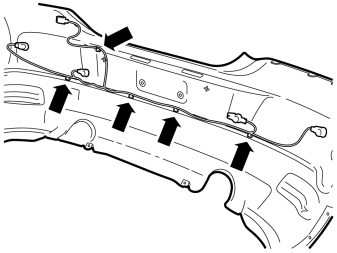

• Прижмите держатель жгута проводки на фланцы кожуха бампера.

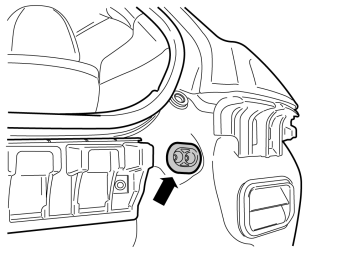

• Снимите резиновое уплотнение, находящееся ниже правого упора крышки багажника.

Примечание: Автомобили с проводкой для буксирного крюка см. пункты для "Автомобилей с проводкой для буксирного крюка".

• Возьмите жгут проводки с резиновой втулкой из комплекта.

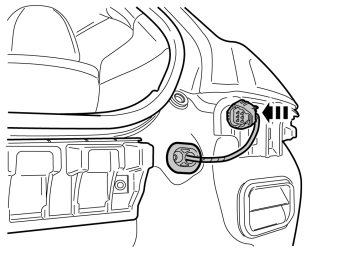

• Протяните жгут проводки через отверстие в отсек багажника.
• Установите резиновую втулку на место.
• Прижмите контактный разъем на пластмассовую консоль.

• Возьмите модуль управления и его держатель из комплекта.
• Прижмите держатель на заднюю сторону модуля управления.

• Подсоедините контактные разъёмы проложенного жгута проводки к модулю управления.

Примечание: Убедитесь в том, что фиксаторы контактных разъемов щелкнули и что они расположены правильно.

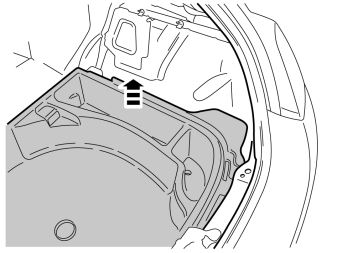

• Поднимите правую сторону опоры пола для груза.

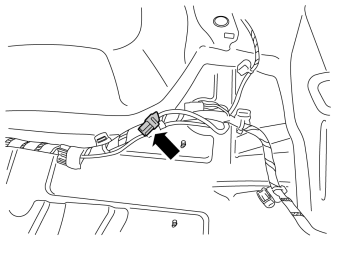

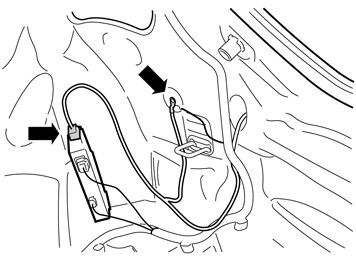

• Найдите зеленый 5-полюсный контактный разъем, прикрепленный лентой к обычному жгуту проводки автомобиля.
• Снимите ленту и подсоедините контактный разъем к жгуту проводки модуля управления.

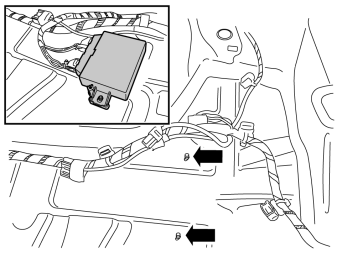

• Найдите 2 штифтовых винта, установленных в полу.
• Прижмите на них модуль управления с соединениями в направлении вперед в автомобиле.

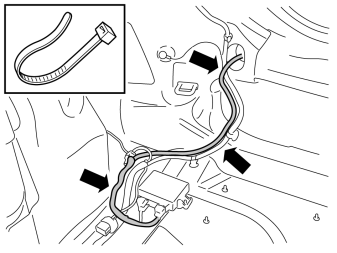

• Закрепите жгут проводов с помощью 3 ленточных зажимов.

Касается автомобилей с проводкой для буксирного крюка

• Освободите контактный разъем проводки крюка от модуля прицепа (TRM).
• Отсоедините провод заземления.

• Освободите фиксатор вывода, вдавив защелку и потянув фиксатор наружу.

Касается автомобилей с проводкой для буксирного крюка

• Освободите все выводы из контактного разъема.

Примечание: Заметьте расположение проводов в контактном разъеме.

• Используйте специальный инструмент 9512810 или 9512632.
• Введите инструмент в контактный разъем и освободите фиксатор.
• Вытяните провод с выводом.
• Вытяните жгут проводки через резиновую втулку.
• Снимите резиновую втулку - она больше использоваться не будет.

Касается автомобилей с проводкой для буксирного крюка

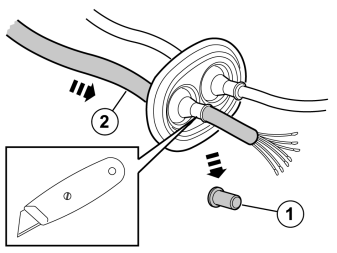

• Отрежьте свободный резиновый конус (1) на резиновой втулке проводки PAS.
• Проденьте проводку буксирного крюка. Смажьте проводку буксирного крюка низкотемпературной консистентной смазкой компании Volvo и проденьте проводку крюка (2).
• Подсоедините выводы к контактному разъему.
• Прижмите фиксатор и подсоедините к модулю прицепа (TRM).

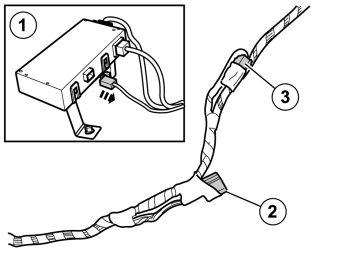

• Имеющийся 5-полюсный зеленый контактный разъем подсоединен к модулю прицепа (TRM) (1).
• Отсоедините контактный разъем модуля и подсоедините его к проводке PAS (2).
• Освободите 5-полюсный зеленый контактный разъем (3), который закреплен лентой на проводке, и подсоедините его к модулю прицепа (TRM).

• Поднимите кожух бампера к автомобилю.

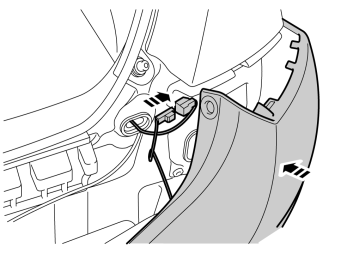

• Подсоедините контактные разъемы для системы помощи при парковке и для освещения номерного знака.
• Установите на место кожух бампера с винтами.
• Установите на место упор крышки багажника.

Установите на место в багажном отсеке

• боковая панель
• зажим опоры пола для груза
• уплотнительную накладку
• панель порога
• возможное запасное колесо
• домкрат и другие детали в опоре пола для груза
• люк в полу

Примечание: На задней стороне панели имеется 10 зажимов, которые крепятся к кузову. Будьте аккуратны с подгонкой, чтобы зажимы не сломались. В случае повреждения зажимов их необходимо заменить на новые.

• Установите на место боковую панель, сначала направив ее на порог в переднем крае и затем прижав ее к стороне кузова. Убедитесь в том, что все зажимы зафиксировались.
• Затяните панель имеющимся винтом.

• Установите на место панель с предохранительным зажимом.
• Установите на место уплотнительную накладку.

Установите на место:

• спинку - затяните винт с моментом 15 Нм.
• подлокотник
• подушка сиденья

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
