Система помощи при парковке, передняя, шасси номер 97000-

• Очистите датчики. Используйте: Изопропанол.
• Просушите.

• Осторожно выполните матирование поверхности. Используйте: шлифовальную бумагу, зернистость P1000.

• Вновь очистите датчики. Используйте: Изопропанол.
• Дайте просохнуть.
• Не дотрагивайтесь до очищенных поверхностей.

Осторожно: Защитите контактные поверхности соединений от краски.

• Покрасьте датчики, используя такой же цветовой код, как и для автомобиля.
• Используйте краску для подкраски Volvo (используйте только основную краску).
• Используйте: лак 2-К Volvo. Номер детали: 31335447.

Примечание: См. также инструкцию на банке с аэрозолем.

Осторожно: Лак должен сначала просохнуть после лакировки.

• Поднимите автомобиль.
• Уберите винты и шаблон.

Касается автомобиля с омыванием фар

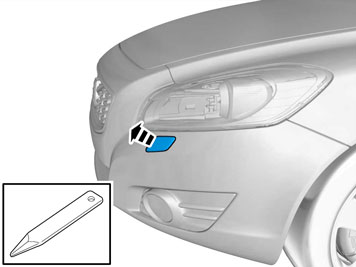

• Вытащите крышку, чтобы стала видна насадка.

Касается автомобиля с омыванием фар

Осторожно: будьте аккуратны с лакированными поверхностями и насадками для высоконапорного омывания.

• повторите шаги метода на другой стороне.

Относится ко всем моделям

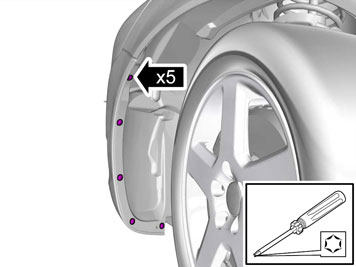

• Выполняется с обеих сторон.

• Выполняется с обеих сторон.

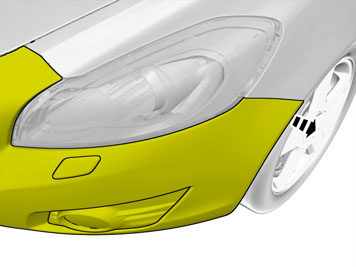

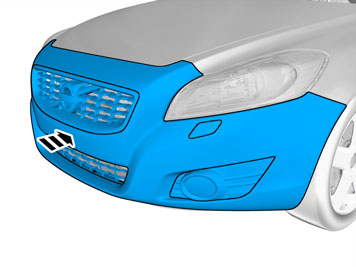

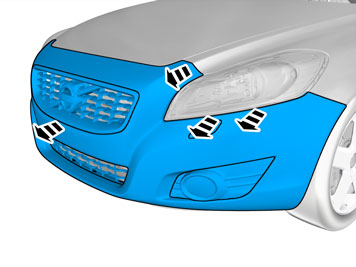

Подсказка: Демонтаж бампера легче проводить вдвоем.

Касается автомобиля с противотуманным светом

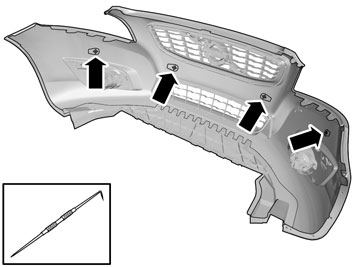

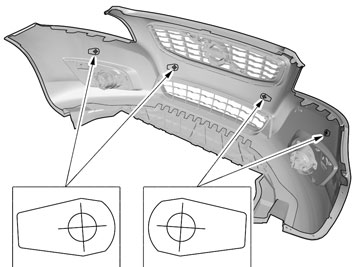

• Найдите 4 отметки на внутренней стороне кожуха бампера.

• Отметьте в центре с помощью иглы для рисок.

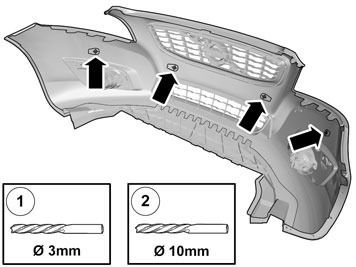

1. Ø 3 мм (7/64 ")
2. Ø 10 мм (25/64 ")

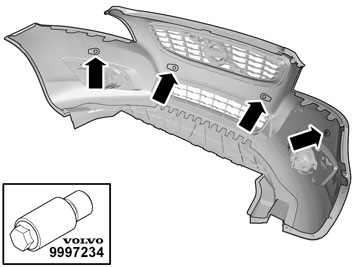

• Используйте специальный инструмент: 9997234

Примечание: Опорная втулка инструмента для проделывания отверстий должна быть внутри, а режущая часть - снаружи кожуха бампера.

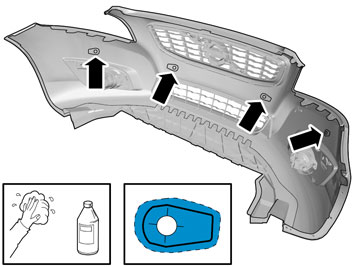

• Используйте: Изопропанол.
• Дайте просохнуть.

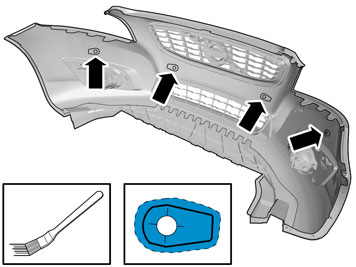

• Используйте: 8637076 - Активатор
• Нанесите тонкий и ровный слой.

Осторожно: Дайте просохнуть в течение минимум 10 минут.

• Используйте: Изопропанол.
• Дайте просохнуть.

• Используйте: 8637076 Активатор
• Нанесите тонкий слой.

Осторожно: Дайте просохнуть в течение минимум 10 минут.

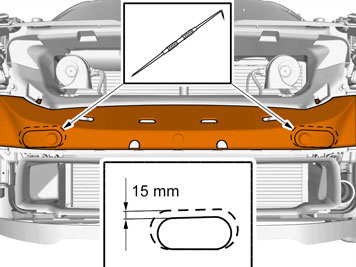

• Увеличьте имеющиеся отметки на 15 мм в верхнем крае по бокам.

Примечание: Есть 2 типа балки (поглотитель энергии).

Пластмассовая балка:

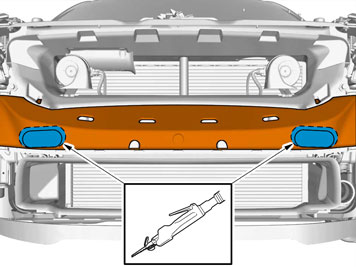

• Выпилите по 2 отметкам, только через наружную часть.

Балка из пеноматериала (пенополистирол):

• Отсоедините балку из пеноматериала от противоударной балки.
• Выпилите по 2 отметкам.
• Установите на место балку из пеноматериала.

• Снимите панель.

• Снимите 2 зажима и звуковой щит.

• Снимите панель порога у правой передней двери. Сначала освободите панель порога в переднем крае, чтобы там отсоединился зажим. Затем продолжите назад, чтобы отсоединился зажим на нижней стороне.

• Потяните спинку наружу в верхнем крае, чтобы отцепился крюк, и затем вверх.

• Снять подушку заднего сиденья, для этого вначале нажать наружные кромки подушки вниз, а затем потянуть их вверх так, чтобы освободить наружные крюки.

• Поднять подушку сиденья прямо вверх посередине, чтобы освободить внутренние крюки.

• Выверните винт.
• Потяните панель наружу вбок.

Пункты 58-82 относятся к автомобилям с внешним усилителем

• Откройте крышку багажника.
• Поднимите перегородку в багажном отсеке.

• Снимите защитную крышку с каждой стороны перегородки.

• Отвинтите две гайки на четыре оборота, с каждой стороны перегородки.

• Немного откиньте перегородку.
• Отвинтите третью гайку на четыре оборота, с каждой стороны перегородки.

• Полностью откиньте перегородку.

• Освободите проволочную рамку от зажима.

• Зафиксируйте два рычага перегородки, например, с помощью ленточного зажима, с правой и левой стороны.

• Снимите перегородку, взявшись за рычаги и подняв вверх.

Снимите:

• крышку
• запасное колесо, если оно имеется.

• Снимите винтовой зажим и проушину для крепления груза с ее винтом.

Относится к автомобилям с ящиком для инструментов

• Выньте инструменты из ящика.

Снимите:

• винтовой зажим
• винт
• ящик для инструментов.

• Снимите три винта и проушины для крепления груза в полу.

• Снимите кожух стопора крышки багажника, отогнув гладилкой между кожухом и уплотнительной накладкой. Сделайте это с правой и левой стороны.

• Снимите две лампы, нажав отверткой на два стопора в верхнем крае.

Относится к автомобилям с ручкой экстренного открытия багажника

• Снимите ручку экстренного открытия. Для этого отожмите шплинт у проушины и отцепите трос.

• Снимите два винта в молдинге порога.

• Вытащите молдинг порога вверх до тех пор, пока не освободятся зажимы.
• Освободите большой контактный разъем и снимите молдинг порога.

• Снимите коврик в багажном отделении.

Пункты 75-82 касаются автомобиля как с правосторонним, так и левосторонним рулевым управлением. Однако на автомобилях с правосторонним рулевым управлением этот момент необходимо выполнять с левой стороны в отсеке багажника.

• Снимите резиновый стопор на стопорной скобе крыши с правой и левой стороны.

• Нанесите метку на стопорную скобу крыши относительно винта.
• Снимите болт и стопорную скобу крыши.
• Сделайте это с правой и левой стороны.

• Снимите замок грузовой перегородки, отогнув гладилкой между ковриком и замком. Сделайте это с правой и левой стороны. Освободите контактный разъем на левом замке.

• Снимите винты и проушины для крепления груза с правой и левой стороны.

• Снимите крышку стопорной скобы с правой и левой стороны.

• Разметьте стопорные скобы крыши относительно винта и гайки.
• Снимите винт, гайку и стопорные скобы крыши.
• Сделайте это с правой и левой стороны.

• Освободите четыре зажима на боковых панелях, с правой и левой стороны.

• Снимите боковые панели с правой и левой стороны, отцепив их от стопорного выступа в переднем крае и затем потянув их наружу вверх, чтобы они отцепились от уплотнительной накладки.

Примечание: Убедитесь в том, что жгут проводки не прилегает к движущимся деталям или слишком близко к источникам тепла.

• Возьмите короткий жгут проводки из комплекта.
• Отсоедините закрепленный лентой контактный разъем от жгута проводки.
• Втяните конец с незакрепленными выводами под фару.
• Протяните жгут проводки (1) дальше вдоль правой стороны автомобиля, под расширительный бачок вниз к стенке торпеды.
• Протяните провод так, чтобы он был скрыт и не лежал так, чтобы мог подвергаться повреждению или износу. Прикрепите жгут проводки ленточными зажимами так, чтобы он не двигался.

• Открутите зажим, крепящий напольный коврик.
• Отогните напольный коврик, чтобы добраться до листа торпеды внутри.
• Будьте аккуратны, чтобы на коврике не образовалось складок.

• Найдите отверстие с резиновой втулкой под изолирующим ковриком.
• Сделайте разрез в изолирующем коврике, начиная сразу над отверстием, в центре прямо вниз.

• Отогните выступы коврика, чтобы стала доступна резиновая втулка в стенке торпеды.
• Снимите резиновую втулку.

Примечание: Касается автомобилей с бензиновым стояночным обогревателем. Защитите шланг охлаждающей жидкости на горизонтальном соединении водяного насоса, когда будет делаться отметка для отверстия.

• Проткните отверстие через термоизоляцию наружу в моторный отсек, чтобы отметить место для проделывания отверстия.

• Поднимите автомобиль.
• Вырежьте отверстие в термоизоляции, которое примерно на 20 мм (25/32 ") больше, чем размер резиновой втулки.

• Возьмите резиновую втулку из комплекта и отрежьте верхнюю часть одного из малых резиновых конусов.
• Смажьте резиновую втулку низкотемпературной консистентной смазкой (арт. №1161417).
• Установите резиновую втулку на жгут проводки.
• Втяните жгут проводки через отверстие и прижмите резиновую втулку в отверстие, чтобы она хорошо уплотняла.
• Втяните жгут проводки, чтобы нужная длина осталась в моторном отсеке.
• Убедитесь в том, что термозащитный чулок жгута проводки оказался у резиновой втулки, и закрепите его ленточным зажимом.

• Опустите автомобиль.
• Освободите запирание в контактном разъеме, закрепленном лентой.
• Подсоедините выводы протянутого жгута проводки в контактный разъем, как указано ниже:

1. Синий (BL)
2. Зеленый (GN)
3. Фиолетовый (VO)
4. Желтый (Y)
5. Белый (W)
6. Черный (SB)

• Отожмите на место запирание контактного разъема.

• Возьмите длинный жгут проводки из комплекта. Подсоедините его к контактному разъему.
• Протяните жгут проводки от нижнего края стойки А и далее сзади у порога и под напольным ковриком.
• Отогните обратно напольный коврик и завинтите зажим.

• Протяните провод между напольным ковриком и порогом. Уложите провод так, чтобы он не защемлялся и не повреждался.

Применяется к автомобилям с левосторонним управлением

• Протяните провод вдоль имеющегося жгута проводки назад и внутрь в отсек багажника.
• Расположите провод так, чтобы он не защемлялся и не повреждался.

Применяется к автомобилям с правосторонним управлением

• Протяните провод сверху к правой стороне автомобиля и далее сзади вдоль имеющегося жгута проводки назад в отсек багажника.
• Расположите провод так, чтобы он не защемлялся и не повреждался.

• Протяните провод вдоль жгута проводки автомобиля.

• Подключите протянутый провод к среднему соединению в модуле системы помощи при парковке (PAM).

Примечание: Убедитесь в том, что контактный разъем защелкнулся и зафиксировался.

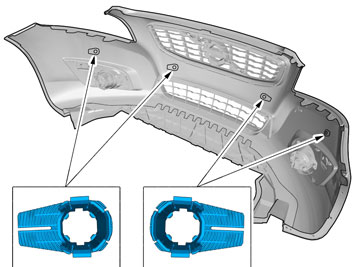

Примечание: Держатели должны монтироваться повернутыми в ту сторону, которая показана на иллюстрации.

• Прижмите держатель на кожух бампера.
• Повторите шаги метода для остальных держателей.

Примечание: Большой серый контакт должен быть на правой стороне кожуха бампера. На автомобилях с правосторонним управлением он должен быть на левой стороне.

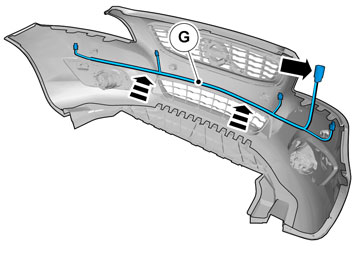

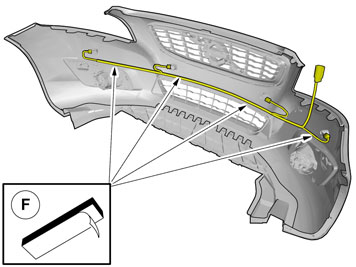

• Закрепите конец жгута проводки у датчиков к кожуху бампера с помощью бутиловой ленты.

• Закрепите жгут проводки к кожуху бампера с помощью бутиловой ленты.

• Держите бампер поднятым к автомобилю и присоедините контактный разъем провода датчика к тому контактному разъему, который находится у автомобиля.
• Зафиксируйте составленный контактный разъем на балке (1). Используйте ленточный зажим с каждой стороны контактного разъема.
• Подсоедините контактные разъемы к возможному противотуманному свету.
• Вставьте кожух бампера в правильное положение.

• Направьте нижний край кожуха бампера в соответствующие направляющие.
• Установите на место кожух бампера.
• Поставьте на место защитный лист двигателя.
• Установите на место снятые детали в обратном порядке.
• Проушины для крепления груза, момент затяжки: 24 Нм.

• Загрузите программное обеспечение (приложение) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
