Система помощи при парковке, передняя (2011, 2012) — V60

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

• Снимите панель.

• Отсоедините возможный контактный разъем/контактные разъемы.

• Освободите уплотняющую накладку.

Осторожно: Переднюю и верхнюю панель порога необходимо демонтировать и смонтировать как блок.

• Отогните в сторону напольный коврик.

• Найдите резиновый проход под толстым изолирующим ковриком и отожмите его наружу.

Примечание: Разместите длинную втулку инструмента между кузовом и изоляцией, чтобы позднее облегчить протягивание проводки.

Касается обеих сторон

Касается автомобилей с обогревателем задних сидений

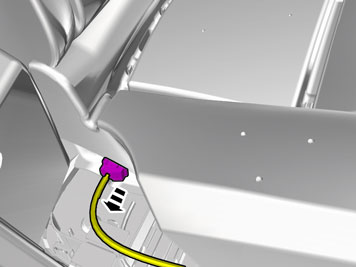

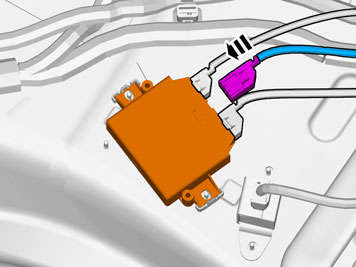

• Отсоедините контактный разъем. Касается обеих сторон.

Касается всех автомобилей

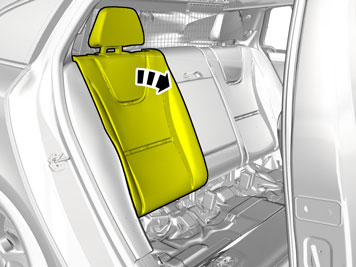

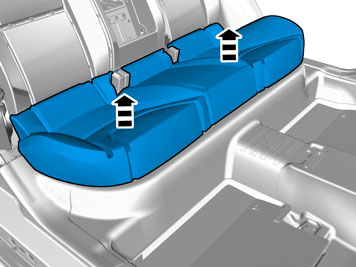

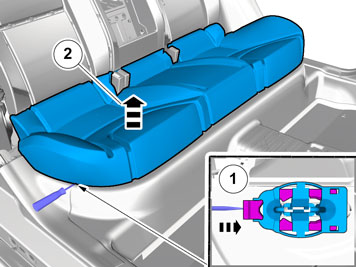

• Снимите заднее сиденье.

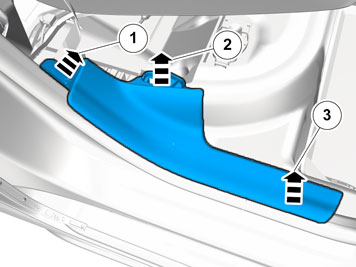

• Снимите боковую прокладку, для этого потянув сначала за её верхнюю кромку назад до отпускания крюков (1). Затем потяните немного внутрь в автомобиль до отпускания крюка (2) и вверх до выхода направляющего штифта (3) из крепления в нижней кромке.

• Снимите панель заднего порога.
• ПР: Касается обеих сторон.

• Освободите уплотняющие накладки.

• Ослабьте панель.

• Ослабьте панель.

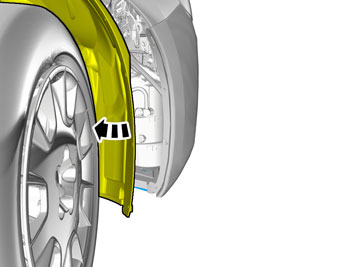

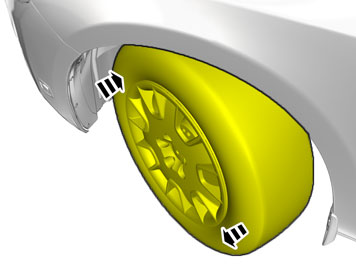

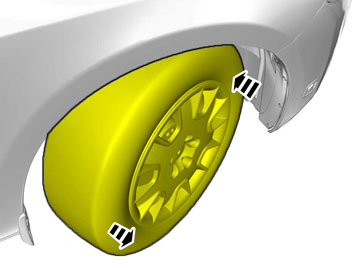

• Отогните подкрыльник.

Касается автомобиля с омыванием фар

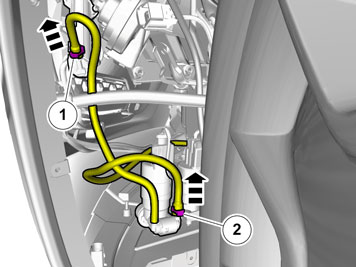

• Освободите блокировку и прикрепите шланг клейкой лентой высоко на бачке омывателя во избежание вытекания омывающей жидкости.
• Освободите блокировку и возьмите кусок омывающего шланга. Сделайте на нем узел и установите его на насосе омывателя во избежание опорожнения бачка омывающей жидкости.

Касается всех автомобилей

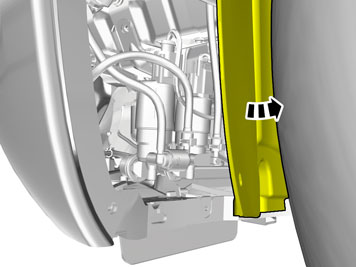

• Отогните подкрыльник.

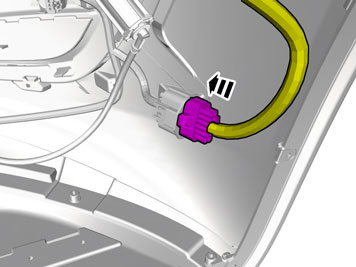

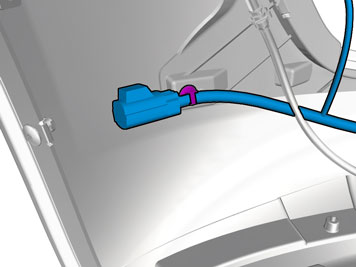

• Найдите контактный разъем.

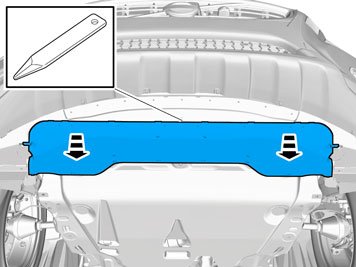

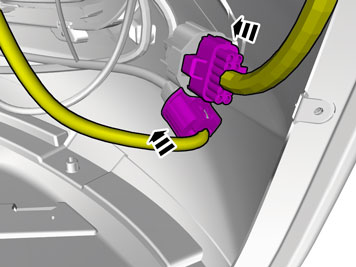

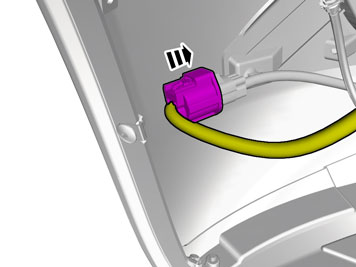

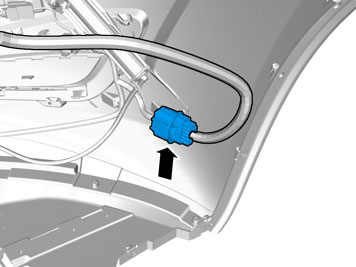

• Отсоедините контактный разъем.

• ПР: Момент выполняется на противоположной стороне.

• ПР: Момент выполняется на противоположной стороне.

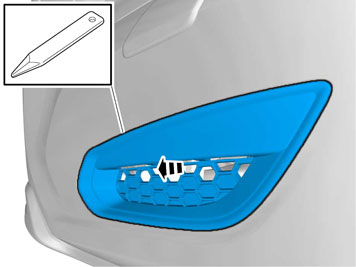

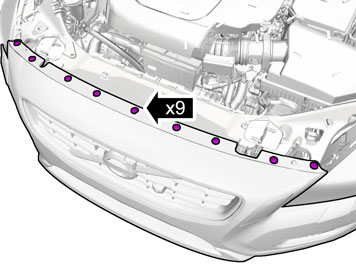

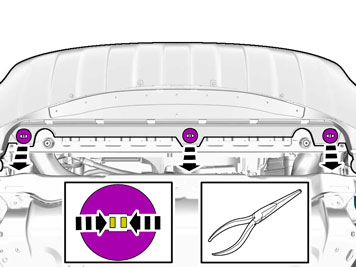

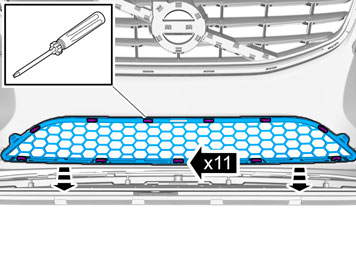

• Снимите зажимы.

• Снимите зажимы.

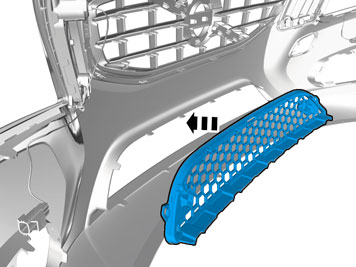

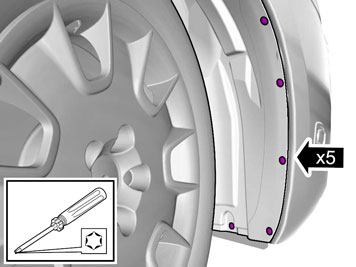

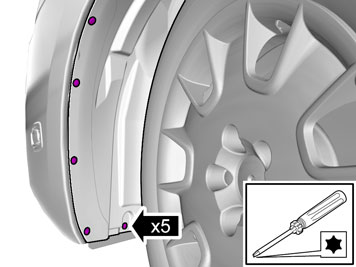

• Выверните винты.

• Снимите зажимы.

• Повторите для другой стороны.

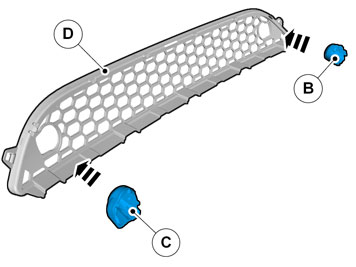

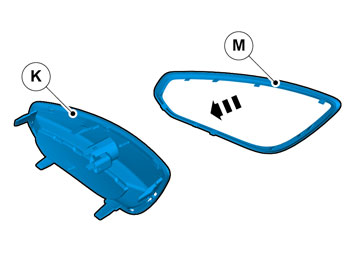

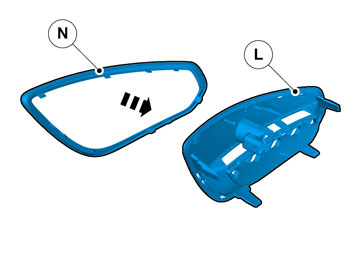

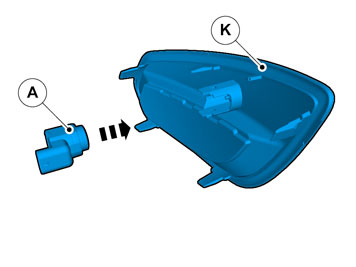

Касается автомобиля с хромовым кольцом

Касается всех автомобилей

Касается автомобиля с хромовым кольцом

Касается всех автомобилей

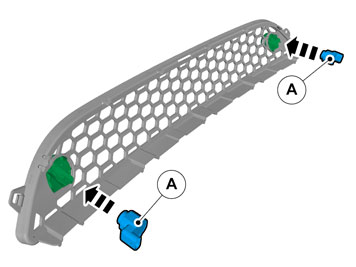

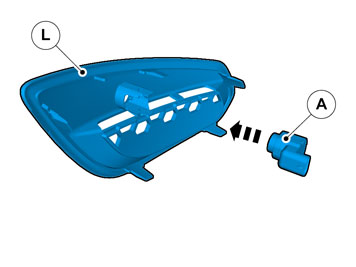

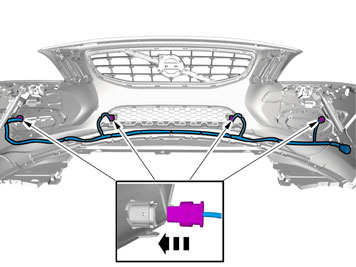

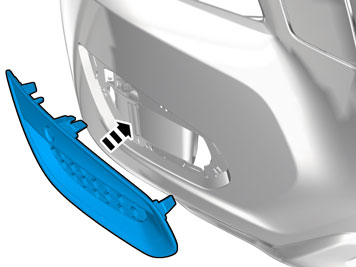

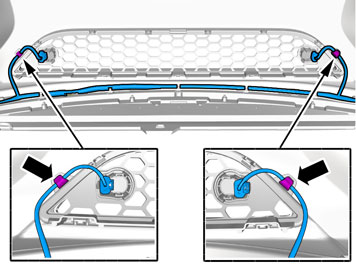

• ПР: Жгут проводов размещается зеркально симметрично.

Касается автомобиля с левосторонним управлением

Касается автомобиля с правосторонним управлением

Касается автомобиля с левосторонним управлением

Касается автомобиля с правосторонним управлением

Касается всех автомобилей

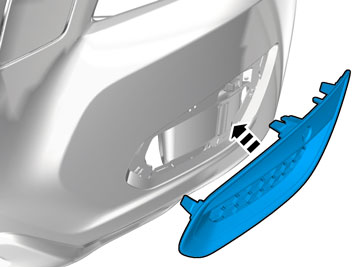

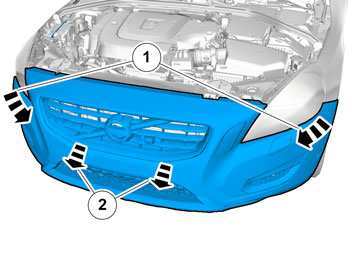

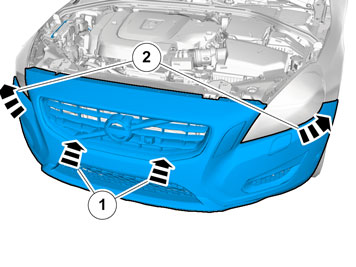

• Установите на место кожух бампера, чтобы крюки под фарами зафиксировались.

Касается автомобиля с левосторонним управлением

• Зафиксируйте кожух бампера в обратном направлении.

Касается автомобиля с правосторонним управлением

• Зафиксируйте кожух бампера в обратном направлении.

Касается автомобиля с левосторонним управлением

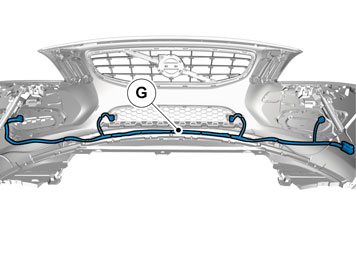

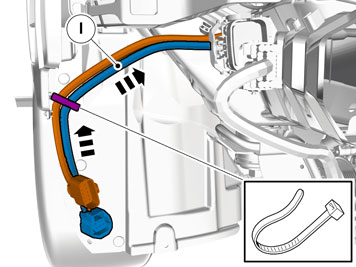

• Протяните жгут проводов у имеющегося жгута проводов.

Осторожно: Проводка должна размещаться так, чтобы не она повреждалась вследствие воздействия тепла или износа.

• Установите фару на место.

Касается автомобиля с левосторонним управлением с дизельным двигателем и 6-цилиндровым двигателем

Касается автомобиля с левосторонним управлением

• Снимите пластиковые гайки.

• Протяните жгут проводов за изоляцию и дальше вниз.

Касается автомобиля с правосторонним управлением с дизельным двигателем и 6-цилиндровым двигателем

Касается автомобиля с правосторонним управлением

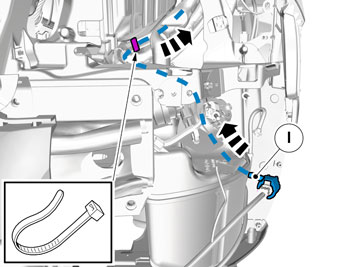

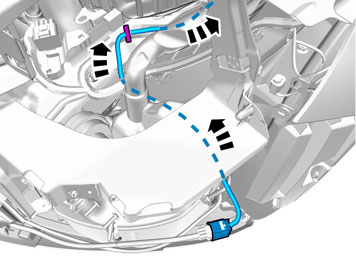

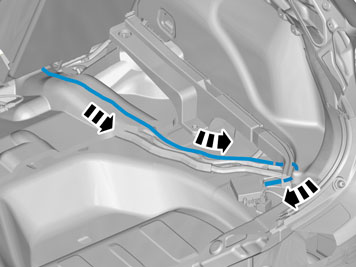

• Протяните жгут проводов от фары вокруг корпуса воздушного фильтра.

• Протяните жгут проводов у аккумуляторного ящика и дальше к изоляции для стенки торпеды и дальше вниз.

Осторожно: Проводка должна располагаться так, чтобы не она повреждалась вследствие воздействия тепла или износа.

• Установите фару на место.

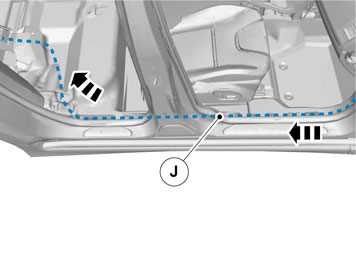

• Протяните жгут проводов внутри изоляции и дальше под автомобиль.

• Поднимите автомобиль. Протяните жгут проводов дальше вниз.

Касается всех автомобилей

• Поднимите автомобиль.

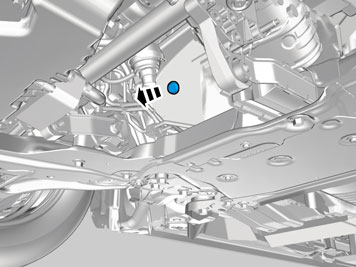

• Найдите отверстие для резинового прохода на стенке торпеды.

Примечание: На определенных моделях оно может быть покрыто теплоизоляцией.

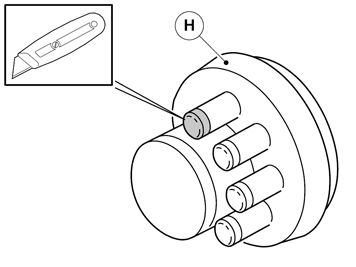

• Отрежьте небольшой резиновый конус. Смажьте жгут проводов мыльным раствором и протяните его.
• Втяните жгут проводов в салон. Подгоните длину.
• Установите резиновый проход и проведите теплозащиту на жгуте проводов к резиновому проходу.

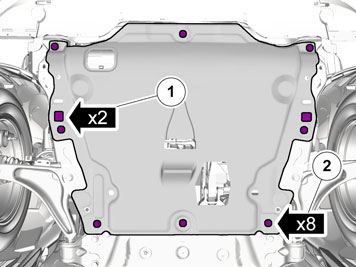

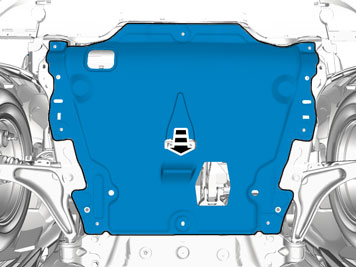

• Поставьте на место защитный лист двигателя.
• Опустите автомобиль.
• Поставьте на место крышку двигателя.

Касается автомобиля с левосторонним управлением

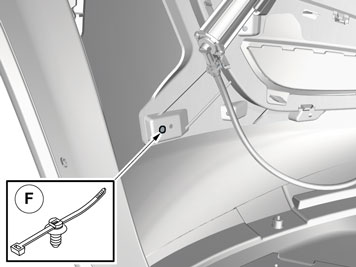

• Возьмите контактный разъем жгута проводов (F) и подсоедините выводы.
• Продвиньте назад блокировку контактного разъема.

Касается автомобиля с правосторонним управлением

• Возьмите контактный разъем жгута проводов (F) и подсоедините выводы.
• Продвиньте назад блокировку контактного разъема.

Касается всех автомобилей

• Разместите контактный разъем в держателе.

Касается автомобиля с правосторонним управлением

Касается всех автомобилей

Примечание: На некоторых автомобилях контактный разъем уже подключен в среднем гнезде. Освободите его и зафиксируйте клейкой лентой на имеющемся жгуте проводов.

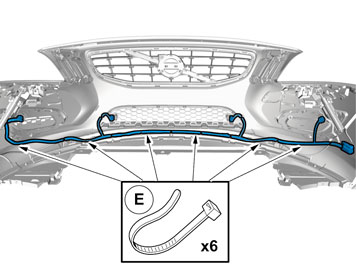

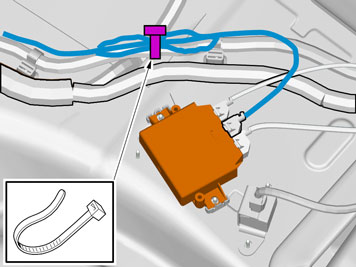

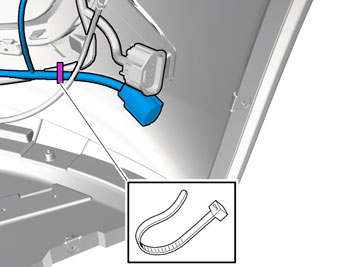

• Избыточную длину провода необходимо закрепить с помощью ленточных зажимов.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
