Система помощи при парковке, передняя (2011, 2012)

A

Осторожно: Переднюю и верхнюю панель порога необходимо демонтировать и смонтировать как блок.

В

C

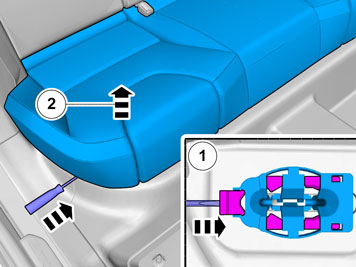

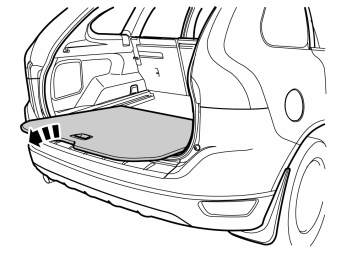

• Отогните коврик.

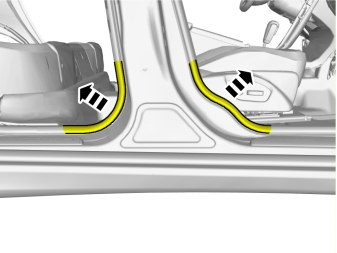

• Найдите резиновый проход под толстым изолирующим ковриком и отожмите его наружу.

Примечание: Разместите длинную втулку инструмента между кузовом и изоляцией, чтобы позднее облегчить протягивание проводки.

• Выполняется с обеих сторон.

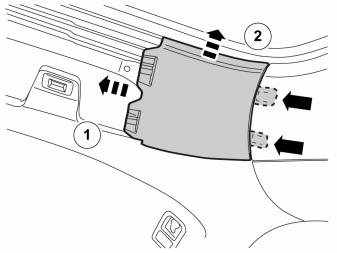

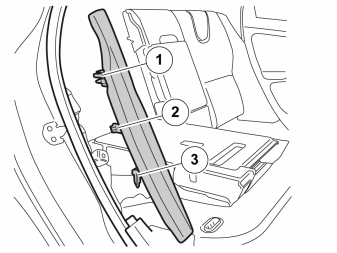

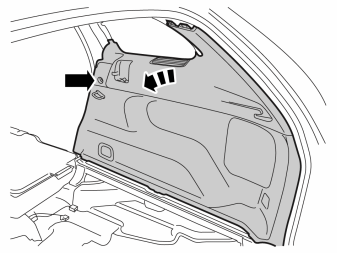

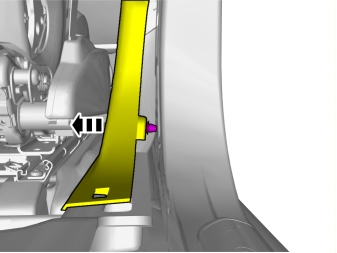

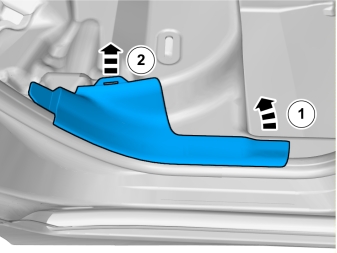

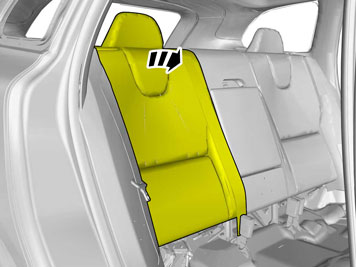

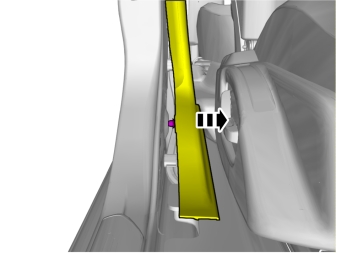

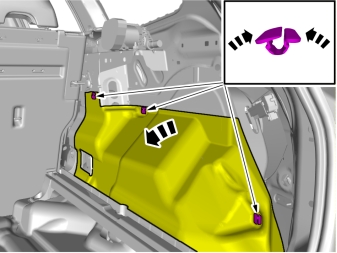

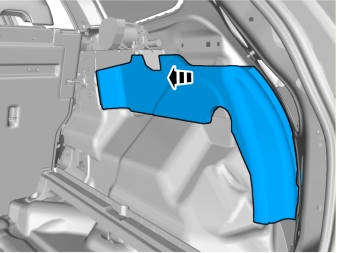

• Снимите боковую прокладку, для этого потянув сначала за её верхнюю кромку назад до отпускания крюков (1). Затем потяните немного внутрь в автомобиль до отпускания крюка (2) и вверх до выхода направляющего штифта (3) из крепления в нижней кромке.

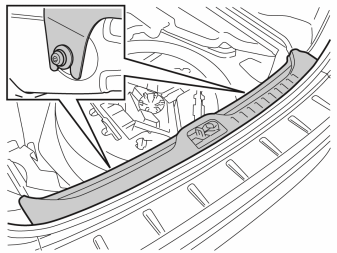

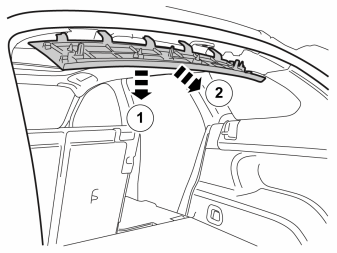

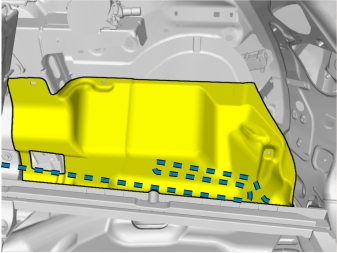

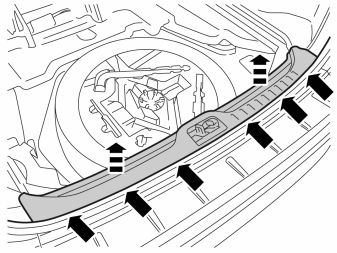

• Снимите панель заднего порога.
• ПР: Касается обеих сторон.

• Освободите уплотняющие накладки.

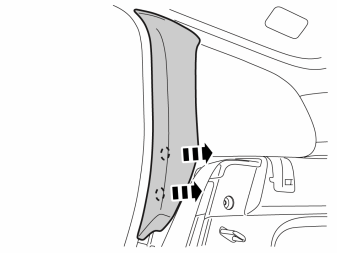

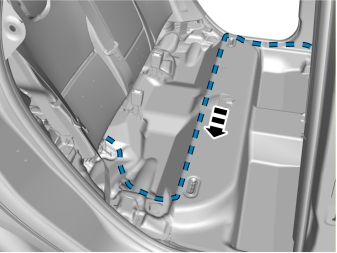

• Освободите на панели стойки В.

• Освободите на панели стойки В.

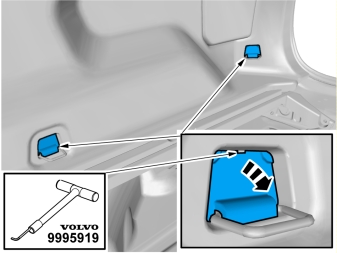

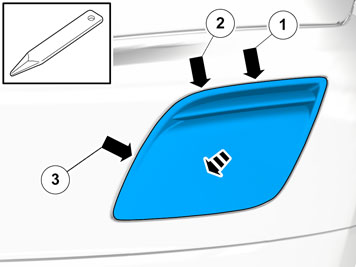

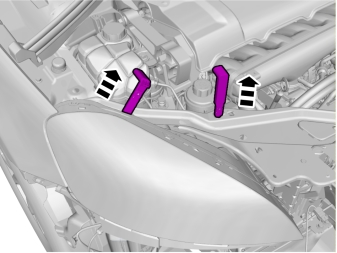

• Используйте:9995919 Вытяжной крюк. Введите в отверстия на верхнем крае защитных крышек. Поверните инструмент и оттяните защитные крышки

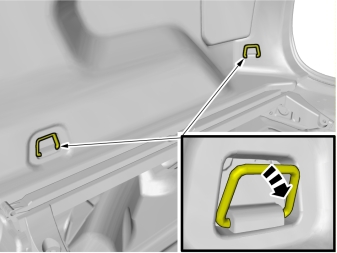

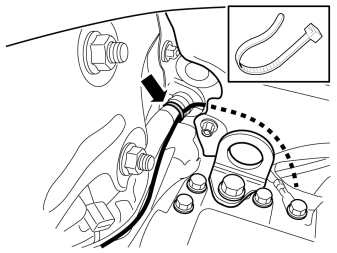

• Выверните винты для грузовых петелек.Момент затяжки винтов M8: 24 Нм

Касается автомобиля с омыванием фар

• Поместите емкость для сбора жидкости под автомобиль.

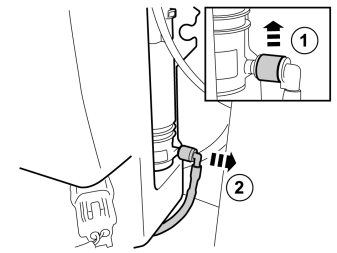

• Освободите блокировку (1) на соединении для насоса омывания.
• Вытяните соединение (2) наружу.
• Дайте жидкости для омывания стечь в сосуд.

Подсказка: Желательно использовать сливной шланг. Или же закройте соединение на насосе соответствующей резиновой заглушкой.

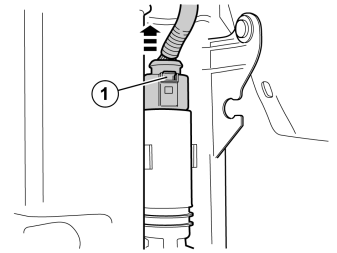

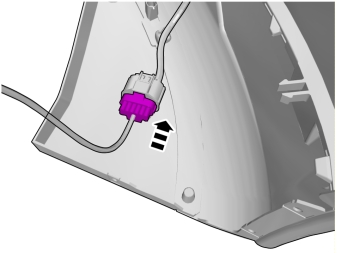

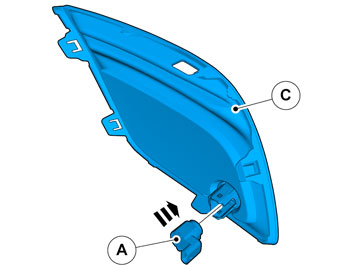

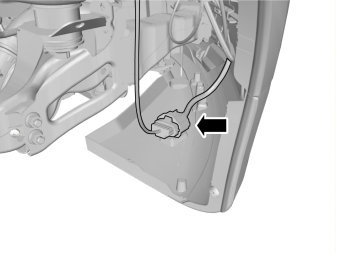

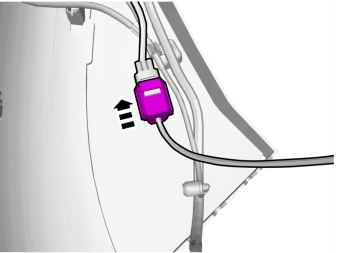

• Освободите контактный разъем на насосе, отжав защелку (1) вверх, и потяните его вверх.
• Одновременно удерживайте в насосе.

Относится ко всем моделям

• ПР: Момент выполняется на противоположной стороне.

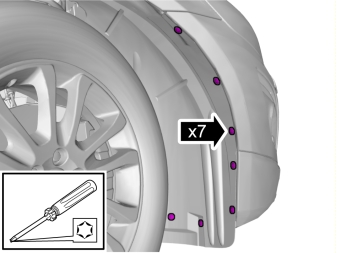

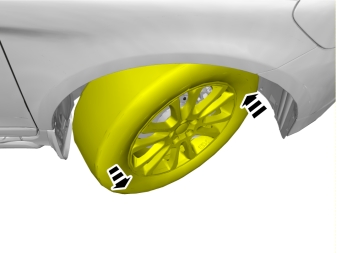

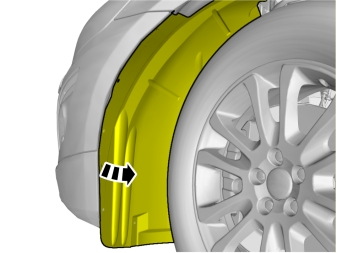

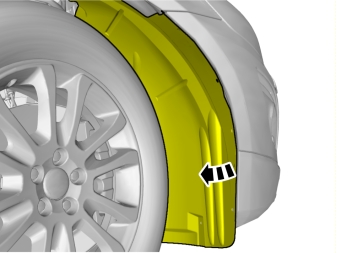

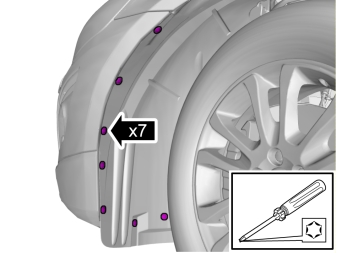

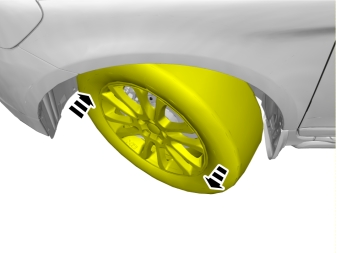

• Поднимите автомобиль.

• Выполняется с обеих сторон.

• Выполняется два раза.

• Выполняется с обеих сторон.

• ПР: Жгут проводов размещается зеркально симметрично.

Применяется к автомобилям с левосторонним управлением

Касается автомобиля с правосторонним управлением без омывания фар

Касается автомобиля с правосторонним управлением с омыванием фар

Применяется к автомобилям с левосторонним управлением

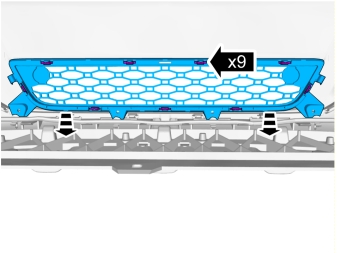

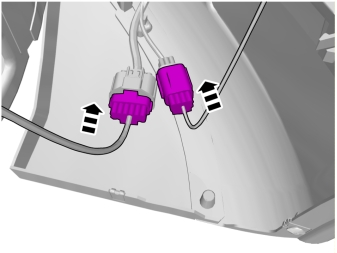

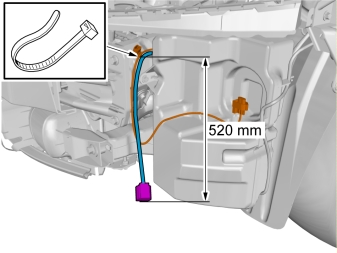

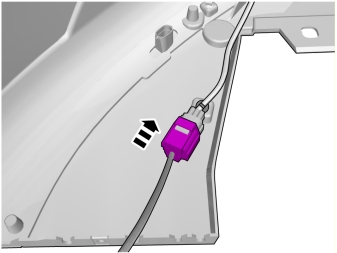

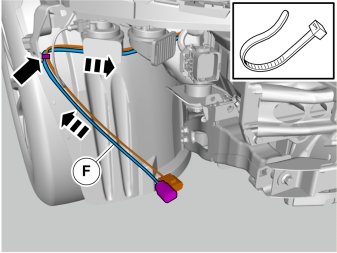

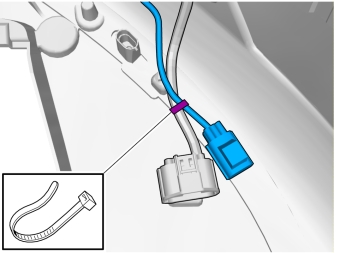

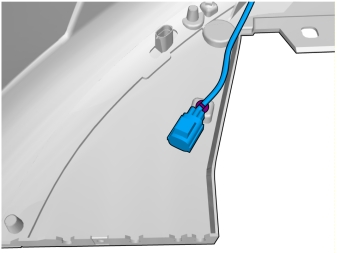

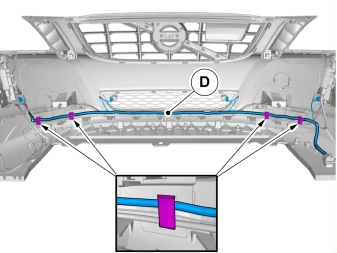

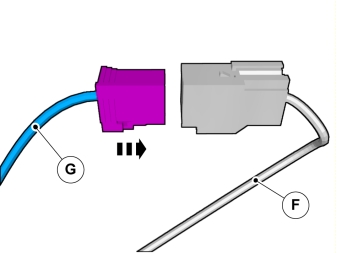

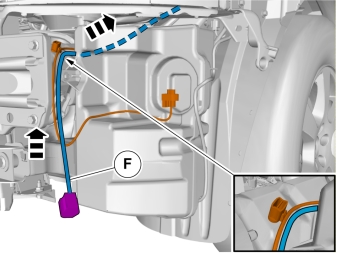

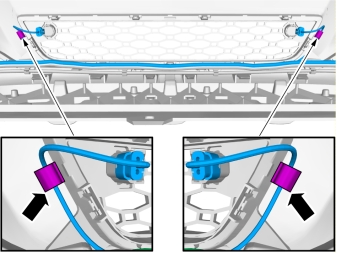

• Освободите контактный разъем, зафиксированный клейкой лентой, со жгута проводов (F).

Применяется к автомобилям с правосторонним управлением

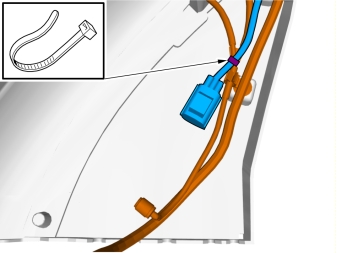

• Освободите контактный разъем, зафиксированный клейкой лентой, со жгута проводов (F).

Относится ко всем моделям

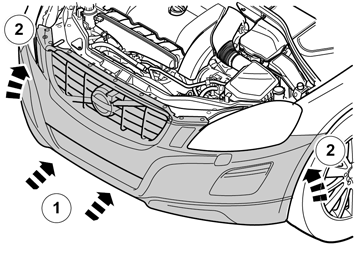

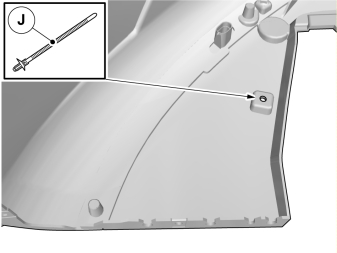

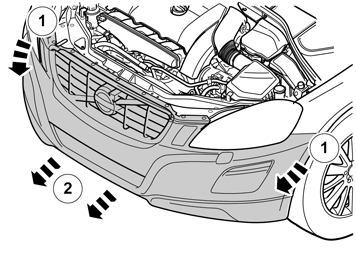

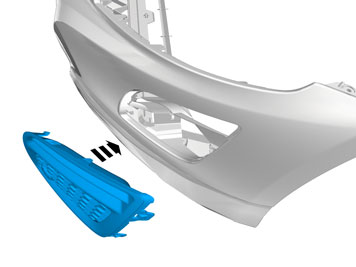

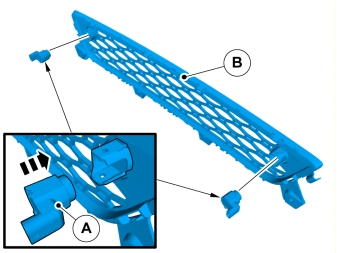

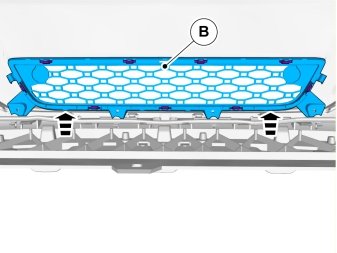

• Установите на место кожух бампера, чтобы крюки под фарами зафиксировались.

Применяется к автомобилям с левосторонним управлением

• Зафиксируйте кожух бампера в обратном направлении.

Применяется к автомобилям с правосторонним управлением

Касается автомобиля с правосторонним управлением без омывания фар

• Зафиксируйте кожух бампера в обратном направлении.

Касается автомобиля с правосторонним управлением с омыванием фар

• Зафиксируйте кожух бампера в обратном направлении.

Применяется к автомобилям с левосторонним управлением

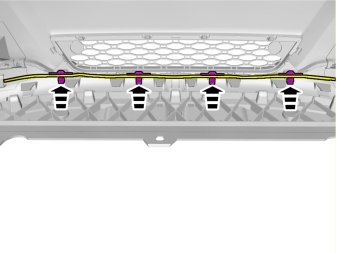

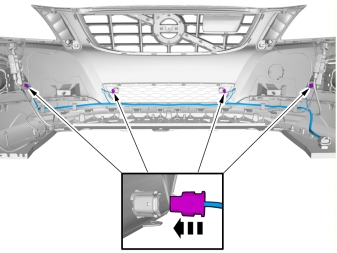

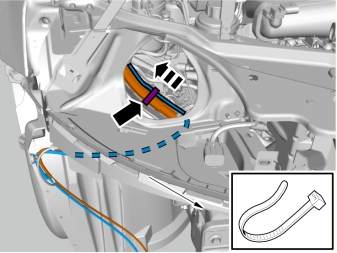

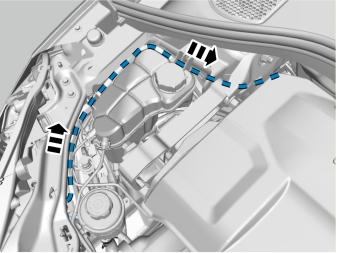

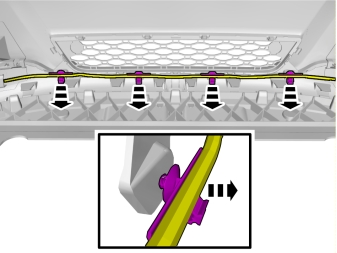

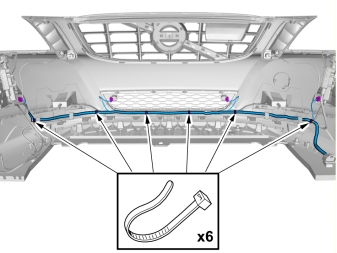

• Протяните жгут проводов у имеющегося жгута проводов.

Осторожно: Проводка должна размещаться так, чтобы не она повреждалась вследствие воздействия тепла или износа.

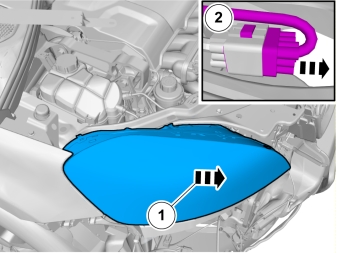

• Установите фару на место.

Касается автомобиля с левосторонним управлением с дизельным двигателем и 6-цилиндровым двигателем

Применяется к автомобилям с левосторонним управлением

• Снимите пластиковые гайки.

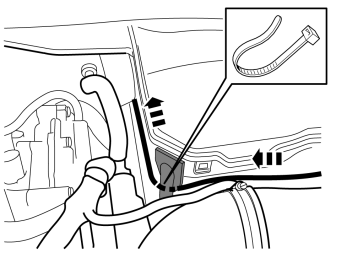

• Протяните жгут проводов за изоляцию и дальше вниз.

Касается автомобиля с правосторонним управлением с дизельным двигателем и 6-цилиндровым двигателем

Применяется к автомобилям с правосторонним управлением

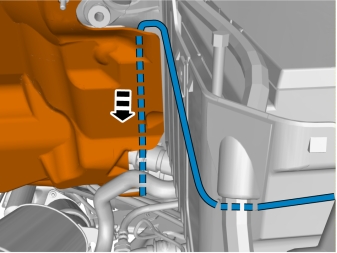

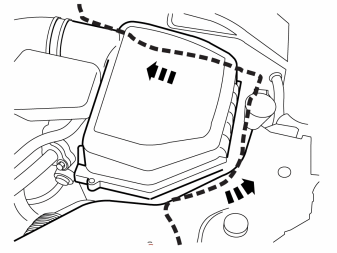

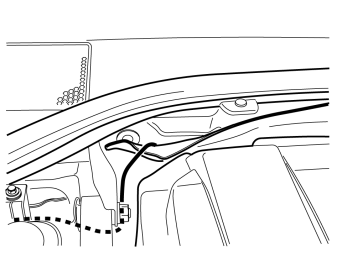

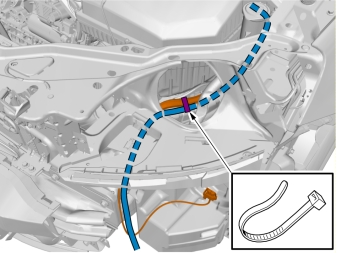

• Протяните жгут проводов от фары и вокруг корпуса воздушного фильтра.

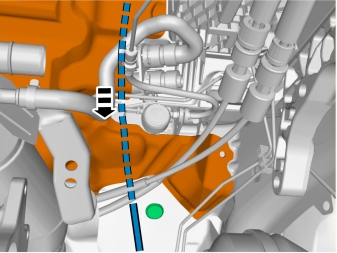

• Протяните жгут проводов у аккумуляторного ящика и дальше к изоляции для стенки торпеды и дальше вниз.

Осторожно: Проводка должна располагаться так, чтобы не она повреждалась вследствие воздействия тепла или износа.

• Установите фару на место.

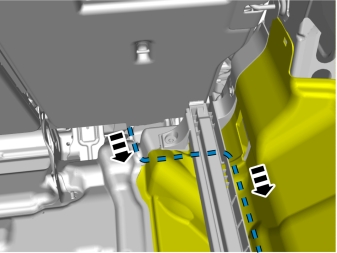

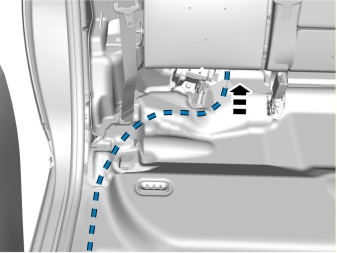

• Протяните жгут проводов внутри изоляции и еще дальше под автомобиль.

• Поднимите автомобиль. Протяните жгут проводов дальше вниз.

Относится ко всем моделям

• Поднимите автомобиль.

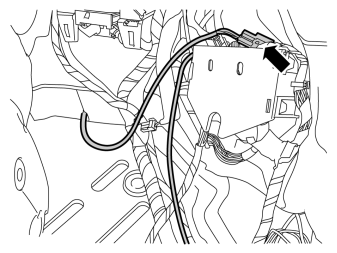

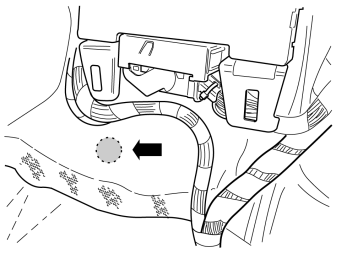

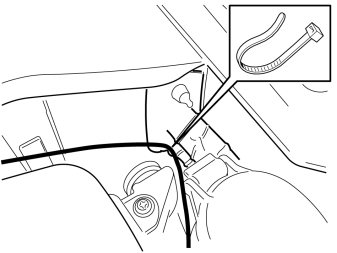

• Найдите отверстие для резинового прохода на стенке торпеды.

Примечание: На определенных моделях оно может быть покрыто теплоизоляцией.

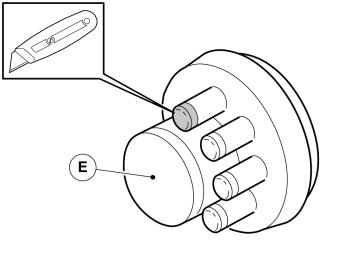

• Отрежьте небольшой резиновый конус. Смажьте жгут проводов мыльным раствором и протяните его.

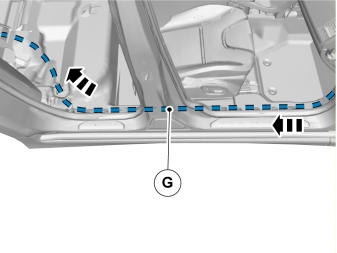

• Втяните жгут проводов в салон. Подгоните длину.
• Установите резиновый проход и проведите теплозащиту на жгуте проводов к резиновому проходу.

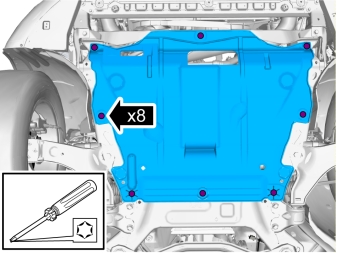

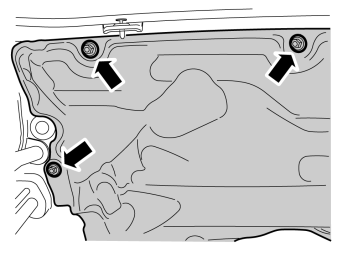

• Поставьте на место защитный лист двигателя.
• Опустите автомобиль.

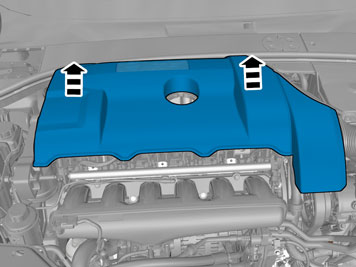

• Поставьте на место крышку двигателя.

Применяется к автомобилям с левосторонним управлением

• Возьмите контактный разъем жгута проводов (F) и подсоедините выводы

1. Синий (BL)
2. Зеленый (GN)
3. Лиловый (VO)
4. Желтый (Y)
5. Белый (W)
6. Черный (SB)

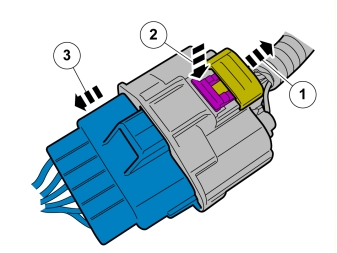

• Продвиньте назад блокировку контактного разъема.

Применяется к автомобилям с правосторонним управлением

• Возьмите контактный разъем жгута проводов (F) и соедините выводы в контактном разъеме.

1. Синий (BL)
2. Черный (SB)
3. Лиловый (VO)
4. Белый (W)
5. Желтый (Y)
6. Зеленый (GN)

• Продвиньте назад блокировку контактного разъема.

Относится ко всем моделям

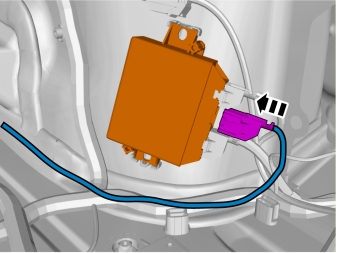

• Разместите контактный разъем в держателе.

Применяется к автомобилям с правосторонним управлением

Относится ко всем моделям

Примечание: На некоторых автомобилях контактный разъем уже подключен в среднем гнезде. Освободите его и зафиксируйте клейкой лентой на имеющемся жгуте проводов.

• Разместите избыточную длину внутри изоляции.
• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
