Система помощи при парковке, камера, сзади (2011, 2012) — S60 II

• Выверните винты.Момент затяжки:Переднее сиденье к кузову, 40 Нм.

• Выверните винты.Момент затяжки:Переднее сиденье к кузову, 40 Нм

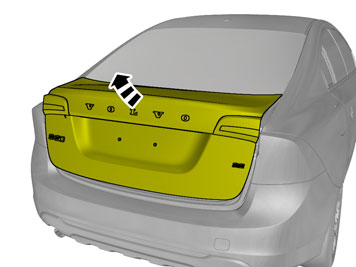

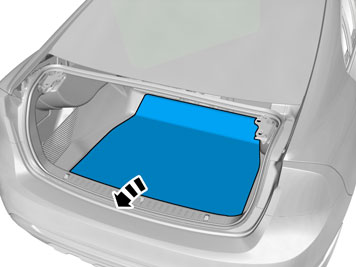

• Откройте крышку багажника.

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

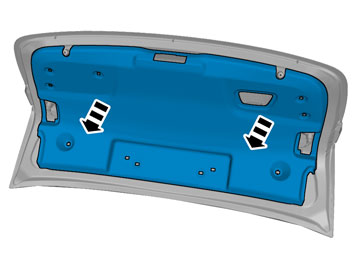

• Снимите панель.

• Снимите панель.

• Осторожно отогните и освободите панель с воздуходувами в нижнем крае и затем по периметру. Она закреплена зажимами по сторонам и вверху, а также крюками у нижней кромки.

• Вытяните панель и отсоедините контактный разъем света аварийной сигнализации.

• Выверните винты.

• Выверните винты.

• Отогните в сторону коврик на полу на левой стороне консоли туннеля.

• Снимите зажим жгута проводов от туннельной консоли.
• Отсоедините контактный разъем для ССМ.

Касается автомобилей с автоматической коробкой передач

• Отсоедините механизм блокировки передач.
• Переведите рычаг переключения передач в положение "D".

Относится ко всем моделям

Иллюстрации A и B

• Осторожно отогнув, освободите панель центральной консоли, начиная с обеих сторон в задней кромке. Она установлена с двумя зажимами вдоль длинных сторон. На механической коробке передач установлена манжета рычага переключения передач с четырьмя крюками (1) вокруг панели рычага (рис. В).
• Слегка приподнимите панель, убедитесь, что все провода свободны от рычага переключения передач и компонентов туннельной консоли, и выньте панель.

Иллюстрации A, B, C и D

• Осторожно отогните и освободите панель в нижнем крае и затем по периметру.

Используйте: Отвертку-щуп

• Выверните винты.

• Осторожно выньте медиапроигрыватель, освободите контактные разъемы и отложите его в сторону.

Иллюстрации A и B

Касается автомобилей с дисплеем 5"

Примечание: Если соединение в дисплее отсутствует, то дисплей необходимо заменить.

Касается автомобилей с дисплеем 7"

• В случаях, когда контактный разъем подключен в показанном положении, освободите контактный разъем, отогните назад кабель и закрепите контактный разъем в имеющемся жгуте проводки.Используйте:Изоляционную ленту.

Относится ко всем моделям

Примечание: Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Отсоедините контактные разъемы.

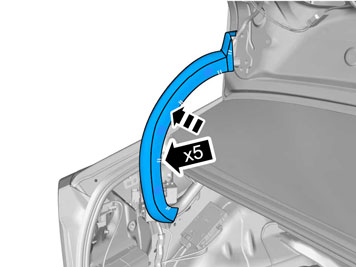

• Осторожно разъедините кабельный канал.

• Отсоедините контактный разъем для устройства открывания крышки.

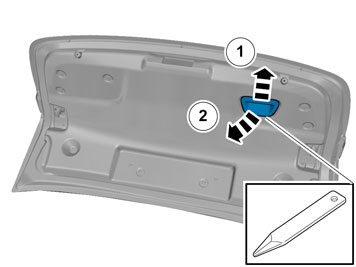

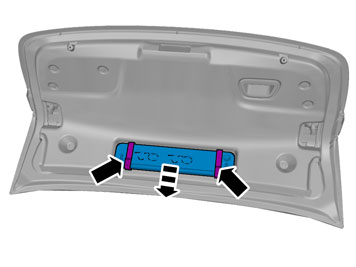

• Снимите панель и отложите ее в сторону - новая в комплекте.

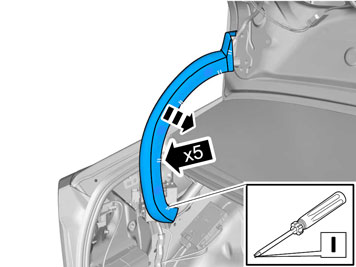

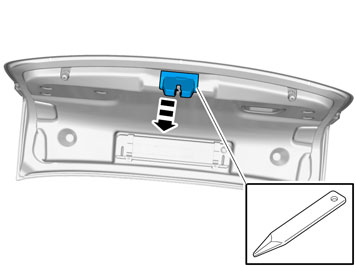

• Выполняется с обеих сторон.Используйте:Отвертку.

• Освободите резиновую планку.

• Осторожно отсоедините панель посередине.

• Отцепите панель от нижнего края панели стойки А.

Примечание: Отогните от управления для устройства открывания капота.

• Осторожно освободите заднюю панель и снимите обе части панели.

• Надавите отверстия в коврике для направляющих отверстий консоли модуля управления. Отверстия для консоли находятся в балке. Расширьте отверстия, чтобы направляющие штифты проходили.

• Прижмите направляющие штифты консоли в отверстия.
• Просверлите консоль и коврик.
• Снимите консоль.

• Отогните коврик вверх.
• Просверлите отверстия с обеих сторон.
• Удалите всю стружку.

• Приклепайте гайки.

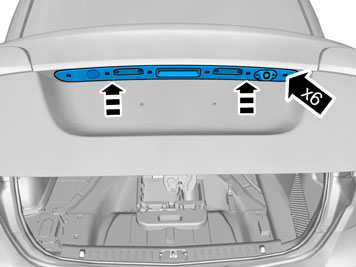

• Возьмите панель, камеру и винты из комплекта и затяните камеру.

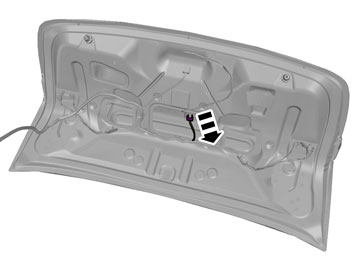

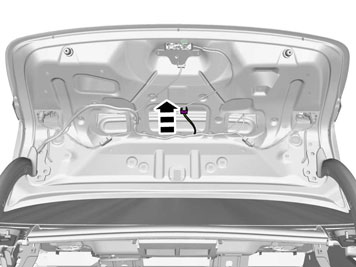

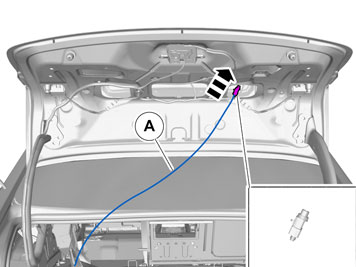

• Возьмите жгут проводов (А) из комплекта и протяните через отверстие в крышке багажника.

• Подсоедините контактный разъём к камере.
• Прижмите контакт на другом конце провода в прилагаемый изолятор, чтобы он зафиксировался.
• Прижмите серый фиксатор в изолятор.

Иллюстрации A и B

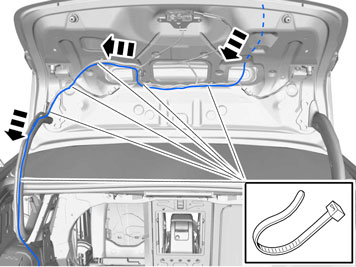

• Закрепите провод от камеры у имеющегося жгута проводов вдоль крышки багажника и его поворотного рычага с помощью ленточных зажимов.

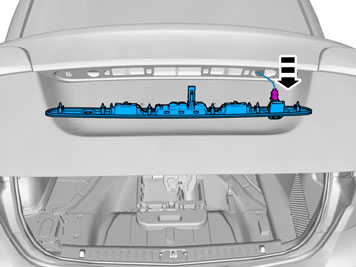

• Подсоедините контактный разъем для устройства открывания крышки к новой панели.

• Соберите кабельный канал. Убедитесь в том, что все крепежные крюки зафиксировались.

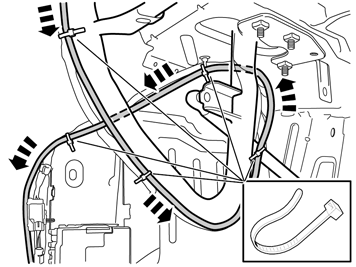

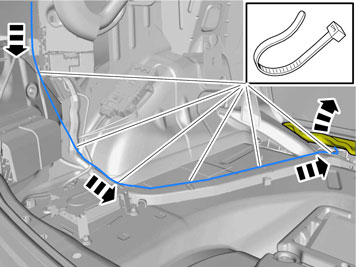

• Продолжайте тянуть провод в заднем крае держателя предохранителей вниз к полу, вдоль имеющегося жгута проводов и кабельного канала вперед в автомобиле под изолирующий коврик. Закрепите ленточным зажимом.

• Протяните провод под изолирующие коврики в заднем сиденье и в кабельный канал и наружу у левой задней двери.

• Протяните провод внутрь нижней панели стойки В и коврика к ковровому стыку у левой передней двери.

• Протяните имеющийся провод (1) к электропитанию модуля управления (находится под ковриком) и поместите его в отверстие в коврике.
• Возьмите оставшийся жгут проводов (В), поместите его в отверстие в коврике. Протяните его под ковриком вверх к отверстию для дисплея.

• Продолжайте тянуть провод внутрь центральной консоли вверх к месту для дисплея. При необходимости используйте проволочную спираль, чтобы протянуть провод. Провод протягивается между обоими воздуховодами. Убедитесь в том, что провода не тянутся так, чтобы возникал риск их истирания.

• Убедитесь в том, что все провода расположены в отверстии в коврике и оставьте часть длиной около 350 мм выступать из него.

• Прикрепите модуль управления к консоли.

• Подсоедините контактные разъемы к модулю управления.

• Закрепите провода.

Убедиться, что проводка не провисает и не касается вновь установленного модуля управления.

При необходимости отожмите и закрепите проводку.

Иллюстрации A и B

Примечание: Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Подсоедините контактные разъемы.

• Подсоедините новый протянутый кабель к дисплею.

• Установите дисплей на место и затяните его.

Иллюстрации A и B

• Подсоедините, установите на место и затяните медиапроигрыватель.

• Отсоедините контактный разъем от панели климатической установки.

Иллюстрации A и B

• Снимите винты, которые крепят панель климатической установки.
• Снимите панель климатической установки.

• Осторожно отогнув, освободите декоративную заглушку.

• Возьмите кнопку из комплекта и осторожно прижмите ее вместо декоративной заглушки.

Иллюстрации A и B

• Подсоедините контактный разъем для ССМ.

• Поставьте на место снятые детали в заднем сиденье и багажнике в обратной последовательности. Затяните с моментом согласно иллюстрации.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

• Выполните калибровку камеры. Информация доступна в VIDA в:
