Применимость

Модель Двигатель Год
V60 2011–2015A

Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.

Примечание: Работа выполняется одинаково на автомобиле с левосторонним и правосторонним управлением. На рисунке изображен автомобиль с левосторонним управлением. Если есть какие-либо различия между автомобилями с левосторонним и правосторонним управлением, то изображаются оба варианта.

IMG-352121

IMG-352126

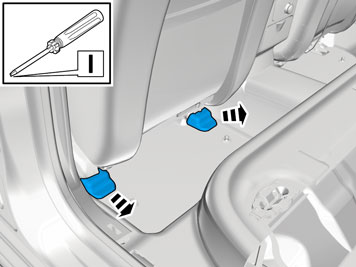

  • Выверните винты.

Момент затяжки:Переднее сиденье к кузову, 40 Нм

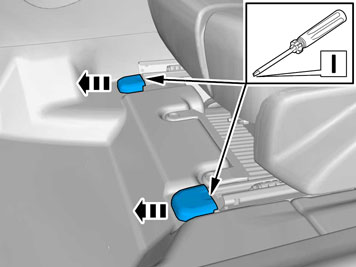

IMG-352127

IMG-352131

  • Выверните винты

Момент затяжки:Переднее сиденье к кузову, 40 Нм

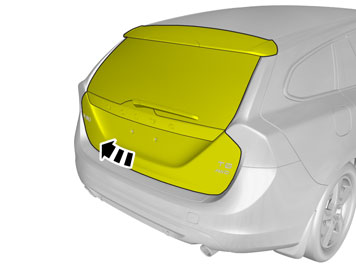

IMG-351651

  • Откройте крышку багажника.

IMG-332193

  • Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

IMG-292804

  • Снимите панель.

IMG-292826

  • Снимите панель.

IMG-345113

  • Осторожно отогните и освободите панель с воздуходувами в заднем крае и затем по периметру. Она закреплена зажимами по сторонам и вверху, а также крюками у нижней кромки.

IMG-339997

  • Вытяните панель и отсоедините контактный разъем света аварийной сигнализации.

IMG-339998

  • Выверните винты.

IMG-339999

  • Выверните винты.

IMG-282533

  • Отогните в сторону коврик на полу на левой стороне консоли туннеля.

IMG-340192

  • Снимите зажим жгута проводов от туннельной консоли.
  • Отсоедините контактный разъем для ССМ.

Касается автомобилей с системой Four-C

IMG-282544

  • Отсоедините контактный разъем клавиатуры для Four-C.

Относится ко всем моделям

IMG-296139

Касается автомобилей с автоматической коробкой передач

IMG-296140

  • Отсоедините механизм блокировки передач.
  • Переведите рычаг переключения передач в положение "D".

Относится ко всем моделям

IMG-282545

Иллюстрации A и B
IMG-340001

  • Осторожно отогнув, освободите панель центральной консоли, начиная с обеих сторон в задней кромке. Она установлена с двумя зажимами вдоль длинных сторон. На механической коробке передач установлена манжета рычага переключения передач с четырьмя крюками (1) вокруг панели рычага (рис. В).
  • Слегка приподнимите панель, убедитесь, что все провода свободны от рычага переключения передач и компонентов туннельной консоли, и выньте панель.

IMG-340196

Иллюстрации A, B, C и D
IMG-345114

  • Осторожно отогните и освободите панель в заднем крае и затем по периметру.

IMG-360002

IMG-360001

Используйте: Отвертку-щуп

IMG-345115

IMG-345232

  • Выверните винты.

IMG-345233

  • Осторожно выньте медиапроигрыватель, освободите контактные разъемы и отложите его в сторону.

IMG-340008

  • Освободите и выньте дисплей.
  • Отсоедините контактные разъемы кабелей от дисплея. Если соединение (1) отсутствует, то дисплей удаляется и заменяется новым, в противном случае он используется снова.

Касается автомобилей с дисплеем 5"

IMG-348526

Примечание: Если соединение в дисплее отсутствует, то дисплей необходимо заменить.

Касается автомобилей с дисплеем 7"

IMG-352166

  • В случаях, когда контактный разъем подключен в показанном положении, освободите контактный разъем, отогните назад кабель и закрепите контактный разъем в имеющемся жгуте проводки.

Используйте:Изоляционную ленту

IMG-345776

Примечание: Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

  • Отсоедините контактные разъемы.

IMG-344481

IMG-344483

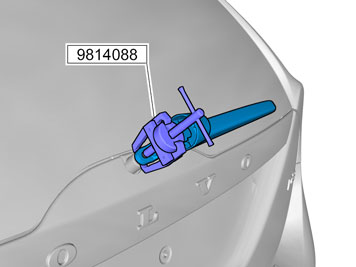

  • Снимите рычаг стеклоочистителя.

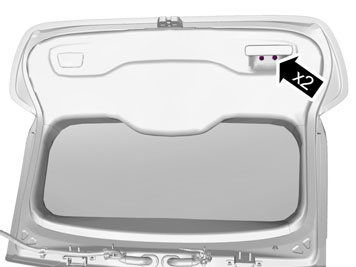

IMG-344484

IMG-344487

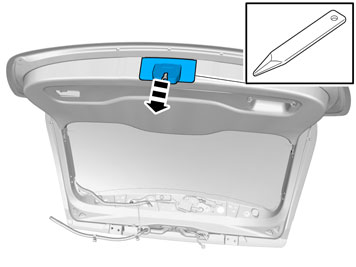

IMG-344488

IMG-344489

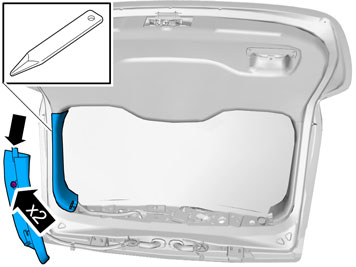

IMG-344490

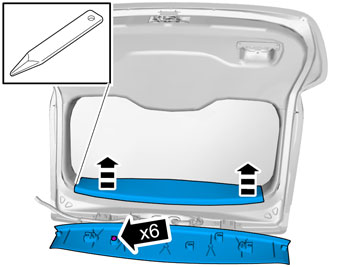

  • Повторите для другой стороны.

IMG-352241

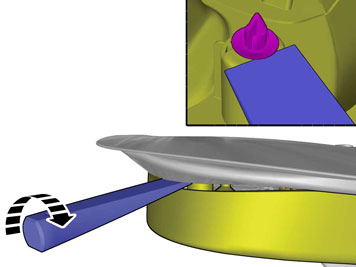

IMG-352242

  • Используйте специальный инструмент: 9997390

IMG-352243

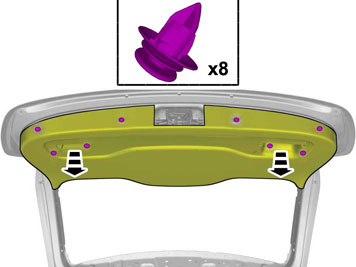

  • Осторожно отогните панель, освобождая по одному зажиму.
  • Используйте специальный инструмент: 9997390

IMG-352244

  • Осторожно отогните панель, освобождая по одному зажиму.
  • Используйте специальный инструмент: 9997390

IMG-352246

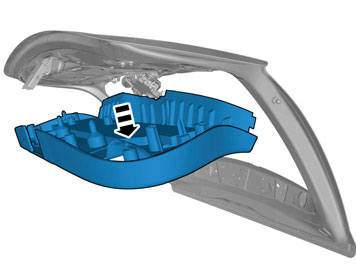

  • Снимите панель.

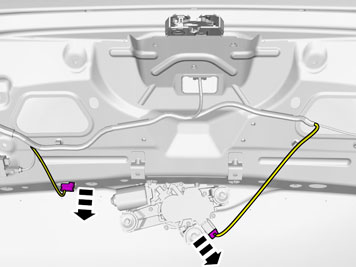

IMG-344495

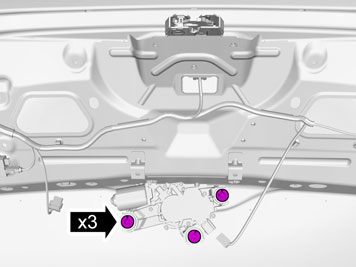

IMG-344494

  • Выверните винты.

IMG-344496

  • Снимите электродвигатель стеклоочистителя.

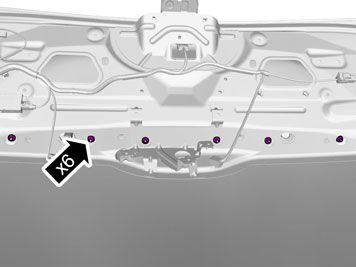

IMG-344497

  • Снимите гайки.

Иллюстрации A и B

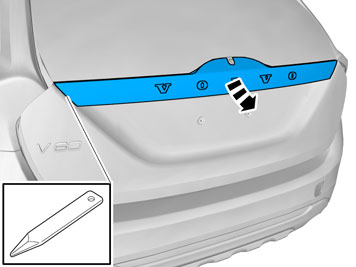

IMG-344498

  • Снимите панель.

Примечание: Будьте осторожны с лакировкой крышки багажника.

  • Панель откладывается в сторону. Новая панель имеется в комплекте.

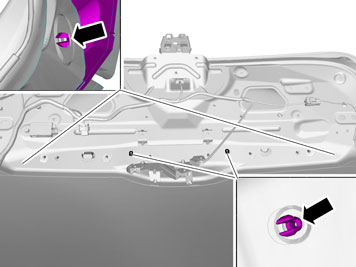

IMG-344499

IMG-342317

IMG-342318

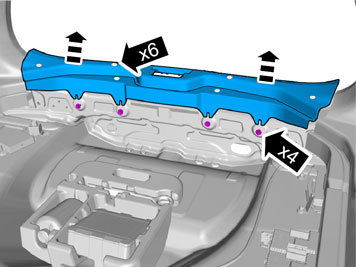

IMG-344501

  • Освободите винты.

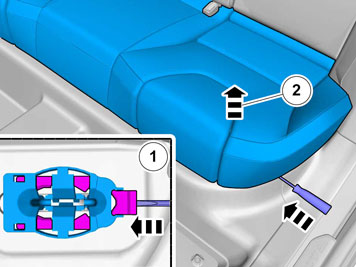

IMG-352093

  • Выполняется с обеих сторон.

Используйте:Отвертку

IMG-339894

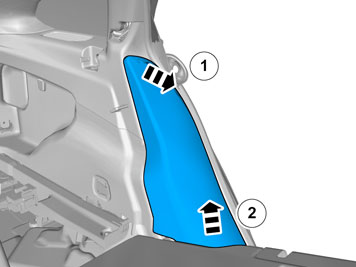

IMG-344516

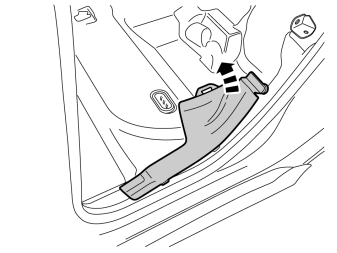

IMG-303083

IMG-344520

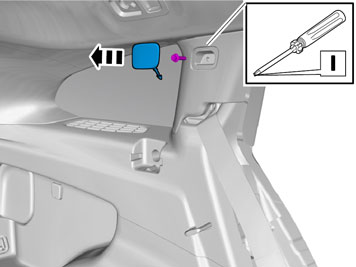

IMG-344546

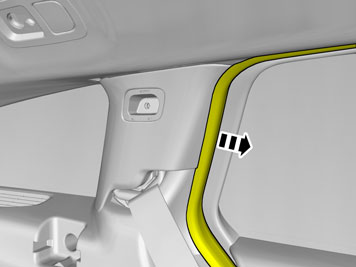

  • Освободите резиновую планку.

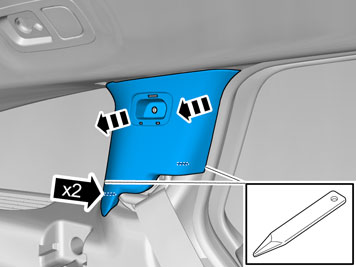

IMG-344547

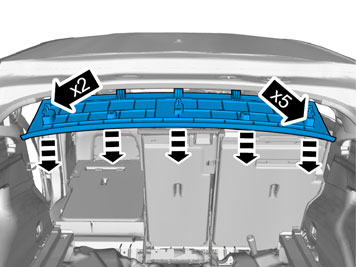

IMG-344522

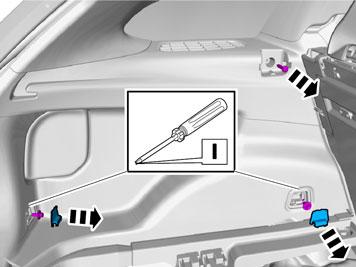

IMG-344526

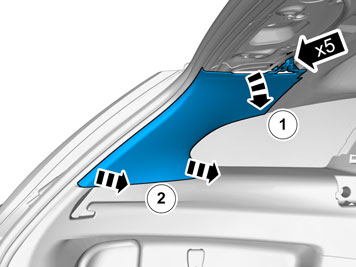

IMG-344541

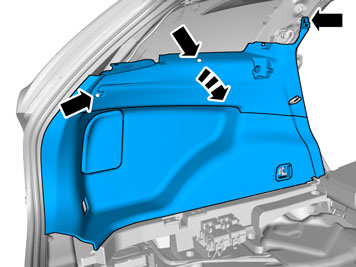

IMG-344519

IMG-339918

IMG-340032

IMG-340033

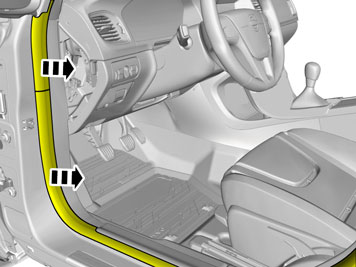

  • Освободите резиновую планку.

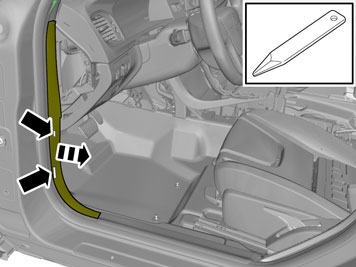

IMG-340034

  • Осторожно отсоедините панель посередине!

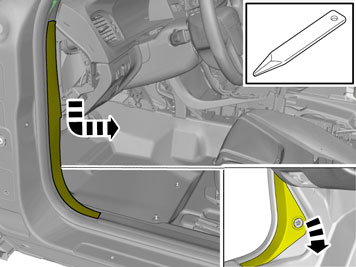

IMG-340035

  • Отцепите панель от нижнего края панели стойки А.

Примечание: Отогните от управления для устройства открывания капота.

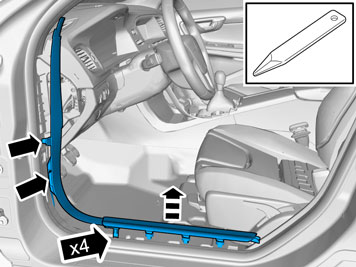

IMG-340036

  • Осторожно освободите заднюю панель и снимите обе части панели.

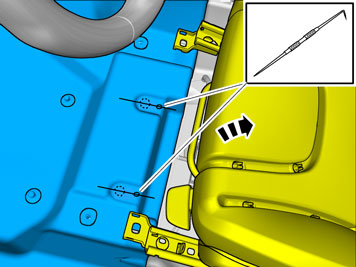

IMG-340037

  • Надавите отверстия в коврике для направляющих отверстий консоли модуля управления. Отверстия для консоли находятся в балке. Расширьте отверстия, чтобы направляющие штифты проходили.

IMG-339901

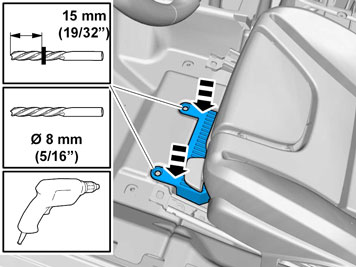

  • Прижмите направляющие штифты консоли в отверстия.
  • Просверлите консоль и коврик.
  • Снимите консоль.

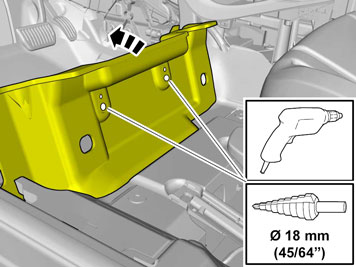

IMG-339903

  • Отогните коврик вверх.
  • Просверлите отверстия с обеих сторон.
  • Удалите всю стружку.

IMG-340038

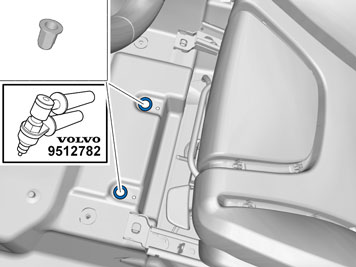

  • Приклепайте гайки.

IMG-344517

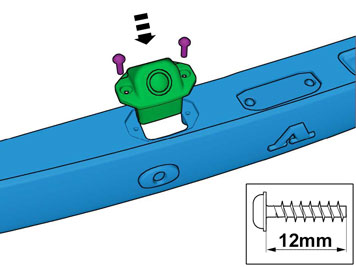

  • Возьмите камеру и новый маятник из комплекта и затяните камеру.

IMG-344529

  • Установите новое уплотнение на камеру.

IMG-344528

  • Установите остальные новые уплотнения в панели. Проверяйте на старой панели, чтобы уплотнения располагались в правильном месте.

Иллюстрации A и B
IMG-344518

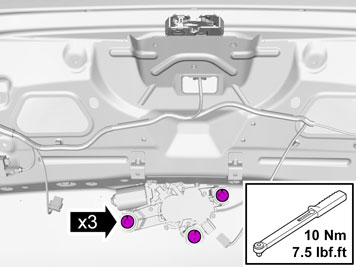

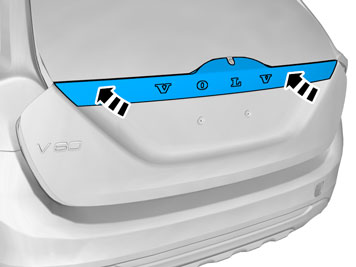

  • Установите панель на место.

IMG-344499

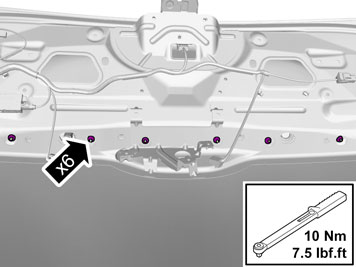

IMG-344532

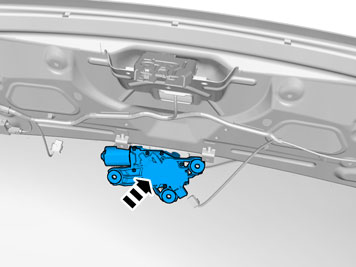

IMG-344525

IMG-344521

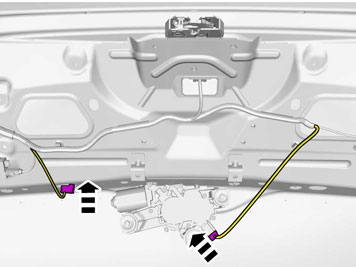

IMG-344533

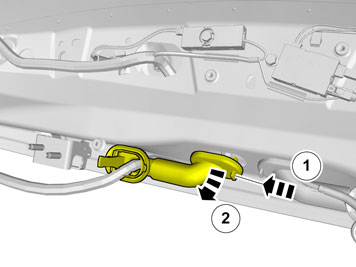

IMG-344539

  • Освободите левую резиновую втулку в крышке багажника и кузове.

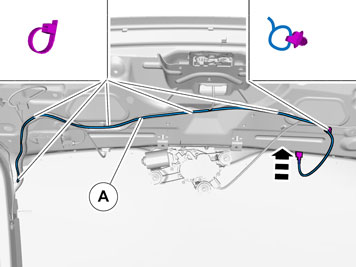

Иллюстрация A
IMG-344537

  • Возьмите жгут проводки A, подсоедините контактный разъем к камере и протяните жгут проводки вдоль имеющегося жгута проводки наружу к левой стороне крышки багажника.
  • Зажмите ленточными зажимами у имеющегося жгута проводки.

Иллюстрация B

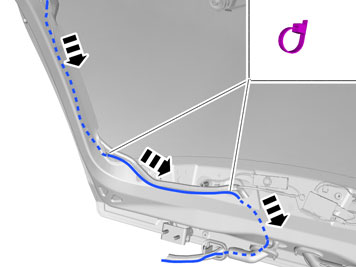

IMG-344531

  • Продолжайте тянуть жгут проводки в левой стороне крышки багажника.
  • Протяните его через отсоединенную резиновую втулку наружу.
  • Зажмите ленточным зажимом у имеющегося жгута проводки. При необходимости используйте рейсфедер арт.№ 9512932 для протягивания провода.

IMG-345341

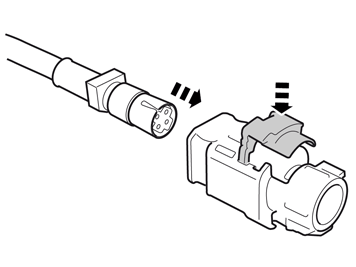

  • Прижмите контакт в прилагаемый изолятор, чтобы он зафиксировался.
  • Прижмите серый фиксатор в изолятор.

IMG-344538

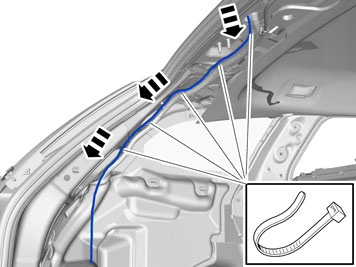

  • Протяните жгут проводки от втулки в заднем крае кузова вдоль имеющегося жгута проводки вниз к полу.
  • Зажмите ленточными креплениями.

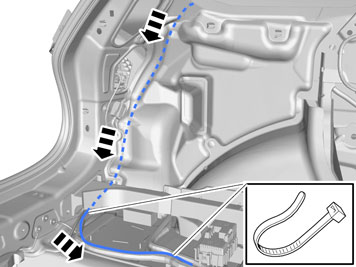

IMG-344536

  • Продолжайте тянуть провод в изолирующей панели наружу на пол вдоль имеющегося жгута проводки. При необходимости используйте рейсфедер арт.№ 9512932 для протягивания провода.

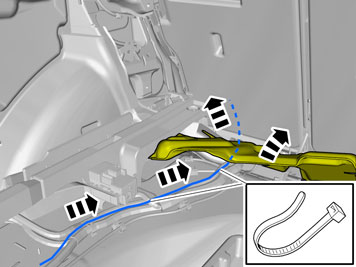

IMG-344530

  • Протяните жгут проводки вдоль имеющегося жгута проводки, под изолирующий коврик вперед к заднему сиденью.
  • Зажмите хомутом.

IMG-339907

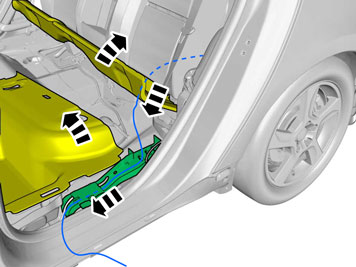

  • Протяните провод под изолирующие коврики в багажнике и заднем сиденье и в кабельный канал и наружу у левой задней двери.

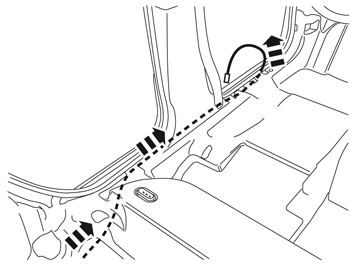

IMG-340254

  • Протяните провод внутрь нижней панели стойки В и коврика к ковровому стыку у левой передней двери.

IMG-339908

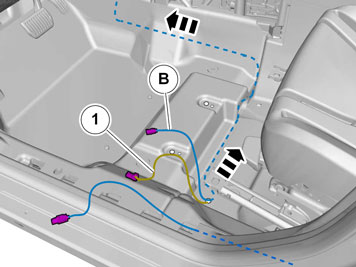

  • Протяните имеющийся провод (1) к электропитанию модуля управления (находится под ковриком) и поместите его в отверстие в коврике.
  • Возьмите оставшийся жгут проводов (В), поместите его в отверстие в коврике. Протяните его под ковриком вверх к отверстию для дисплея.

IMG-340115

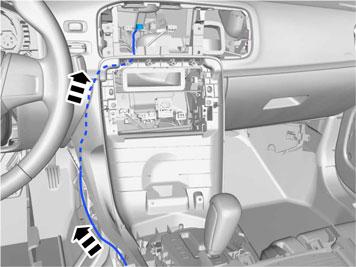

  • Продолжайте тянуть провод внутрь центральной консоли вверх к месту для дисплея. При необходимости используйте рейсфедер арт.№ 9512932, чтобы протянуть провод. Провод протягивается между обоими воздуховодами. Убедитесь в том, что провода не тянутся так, чтобы возникал риск их истирания.

IMG-340256

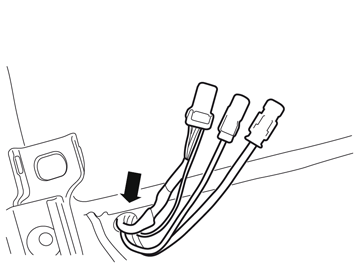

  • Убедитесь в том, что все провода расположены в отверстии в коврике и оставьте часть длиной около 350 мм выступать из него.

IMG-340257

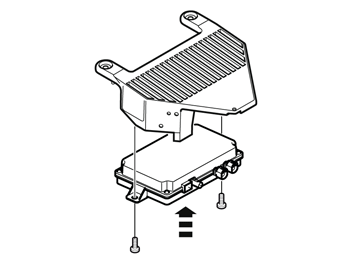

  • Прикрепите модуль управления к консоли.

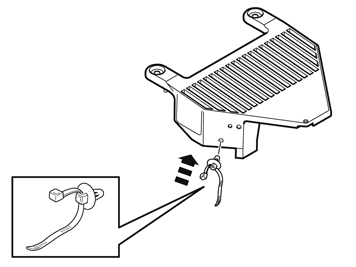

IMG-329273

IMG-340259

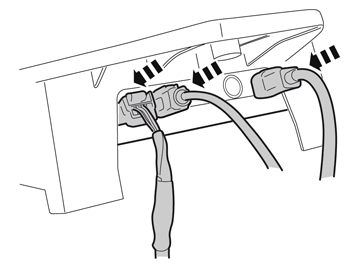

  • Подсоедините контактные разъемы к модулю управления.

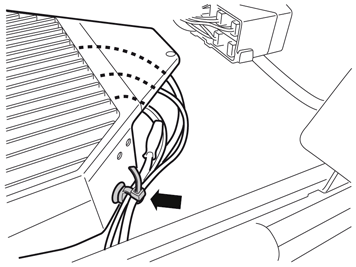

IMG-329275

  • Закрепите провода.

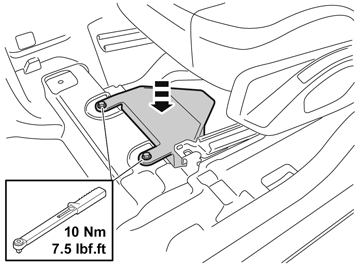

IMG-329276

IMG-367232

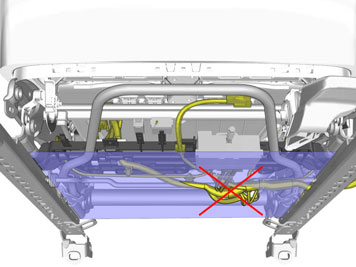

Убедиться, что проводка не провисает и не касается вновь установленного модуля управления.

IMG-367234

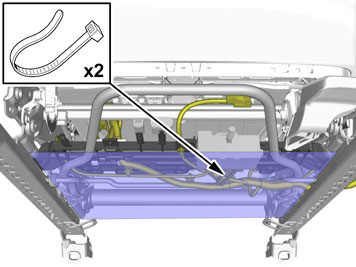

При необходимости отожмите и закрепите проводку.

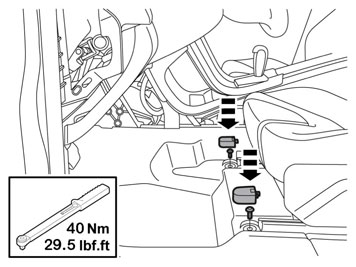

IMG-342116

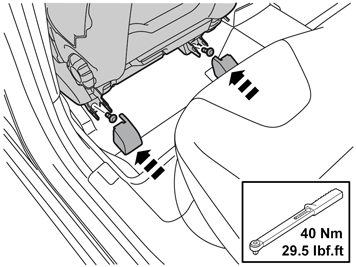

IMG-342121

IMG-348748

Примечание: Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

  • Подсоедините контактные разъемы.

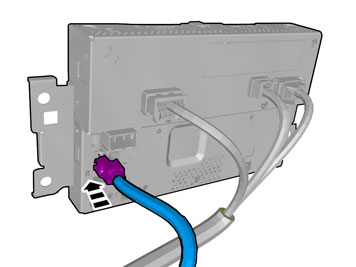

IMG-351626

  • Подсоедините новый протянутый кабель к дисплею.

IMG-340130

  • Установите дисплей на место и затяните его.

IMG-340131

Иллюстрации A и B
IMG-340147

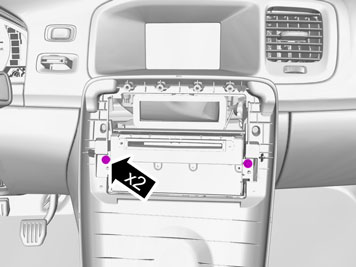

  • Подсоедините, установите на место и затяните медиапроигрыватель.

IMG-340148

IMG-340564

  • Отсоедините контактный разъем от панели климатической установки.

Иллюстрации A и B
IMG-340580

  • Снимите винты, которые крепят панель климатической установки.
  • Снимите панель климатической установки.

IMG-340554

IMG-340700

  • Осторожно отсоедините декоративную заглушку и отложите ее в сторону.

IMG-340711

  • Возьмите кнопку из комплекта и осторожно прижмите ее вместо декоративной заглушки.

IMG-340555

IMG-340580

IMG-340563

IMG-340149

IMG-340150

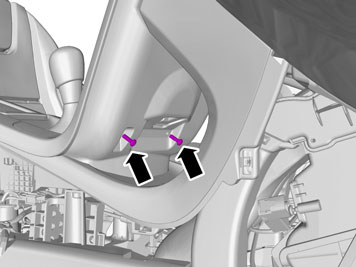

IMG-340151

IMG-339905

IMG-342716

Касается автомобилей с системой Four-C

IMG-282559

Относится ко всем моделям

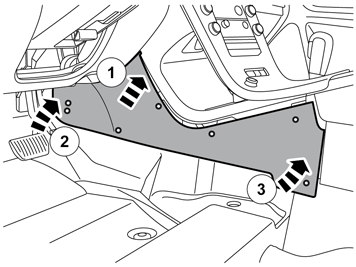

IMG-340288

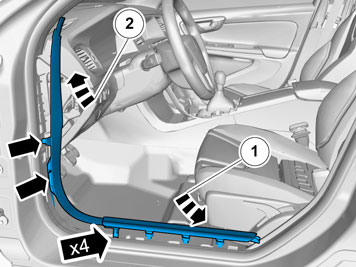

IMG-340152

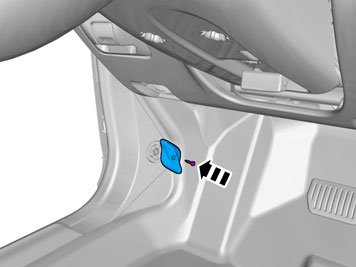

IMG-340153

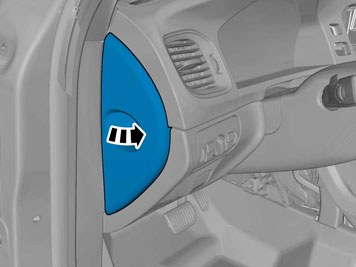

IMG-339916

IMG-344527

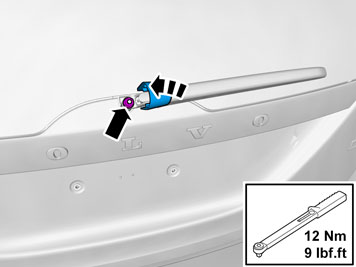

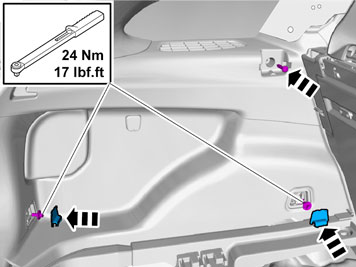

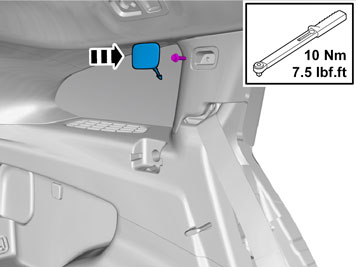

  • Установите на место оставшиеся снятые детали в отсеке багажника, заднем сиденье и крышке багажника в обратном порядке.

IMG-344540

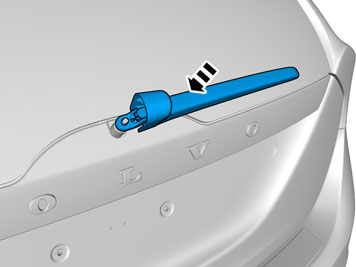

IMG-344523

IMG-344524

IMG-242268

  • Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

IMG-275777

Выполните калибровку камеры. Информация доступна в VIDA в:

  • ДИАГНОСТИКА
  • АВТОМОБИЛЬНАЯ КОММУНИКАЦИЯ
  • Расширенная
  • PAC
  • Сервисная калибровка, камера парковки
