Применимость

Модель Двигатель Год
XC60 2010, 2011

Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.

Относится ко всем моделям

IMG-332193

  • Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

IMG-291603

IMG-291604

IMG-303067

  • Удалите винт в нижней кромке верхней панели крышки багажника. Выполните с обеих сторон.

Иллюстрации A и B
IMG-302788

  • Отсоедините нижнюю, наружную и внутреннюю кромки от нижней панели и вытяните ее из зажима по бокам.
  • Повторите для другой стороны.

IMG-302789

IMG-302790

  • С помощью специального инструмента для герметизирующих прокладок отогните зажимы и отсоедините верхнюю панель крышки багажника у верхней кромки
  • Отложите панель в сторону.

IMG-302983

  • Снимите панель для замка крышки багажника.

IMG-303807

  • Удалите два винта ручки для открывания.

Иллюстрации A и B
IMG-302984

  • Осторожно вскройте освещение, отсоедините разъем и отложите его в сторону.

IMG-302985

Распространяется на автомобили с электрическим устройством открывания крышки багажника.

Иллюстрации A и B
IMG-302986

  • Осторожно отсоедините разъем от панели с помощью инструмента для герметизирующих прокладок.
  • Вытащите разъем из контакта и отложите в одну сторону.

IMG-302987

Относится ко всем моделям

Иллюстрации A и B
IMG-329745

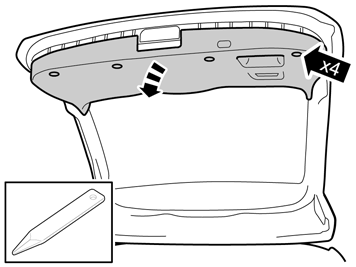

  • Снимите нижнюю панель, отогнув вначале четыре зажима вниз.

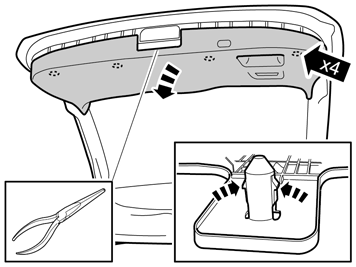

  • Затем осторожно потяните панель вниз, введите плоскогубцы, сожмите крепежные крючки фиксирующего штифта и вытащите фиксирующий штифт.
  • Продолжайте осторожно вытягивать панель вниз, пока не освободятся четыре верхних зажима.

IMG-329746

Иллюстрации A и B
IMG-303043

  • Снимите шесть гаек, крепящих ручку.

IMG-303064

Иллюстрация A
IMG-303065

  • Осторожно отсоедините ручку от крышки багажника с помощью инструмента для герметизирующих прокладок. Она закреплена с помощью двенадцати защелок.

Иллюстрация B
IMG-303066

  • Отсоедините разъем и положите ручку в сторону. Новую ручку можно найти в комплекте.

IMG-281472

  • Осторожно отсоедините заднюю панель крыши у задней кромки, пока не освободится зажим с внутренней стороны. Отложите панель в сторону.

Примечание: Панель крыши надежно закреплена.

IMG-303068

  • Снимите верхнюю часть боковой панели.

IMG-303069

  • Выверните на несколько оборотов два болта, удерживающих порог крышки багажника у лонжерона.
  • Осторожно потяните за панель порога задней двери и освободите ее. Панель крепится шестью зажимами.

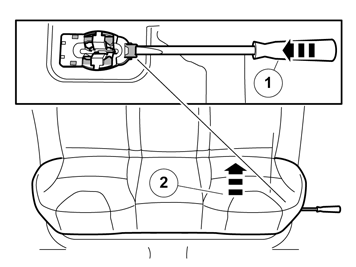

IMG-328943

  • Снимите подушку сиденья, вдавив пружинный стопор (1) на нижней стороне, и затем потяните вверх (2).
  • Повторите для другой стороны.

Касается автомобилей с подушкой сиденья, имеющей электрообогрев

IMG-328944

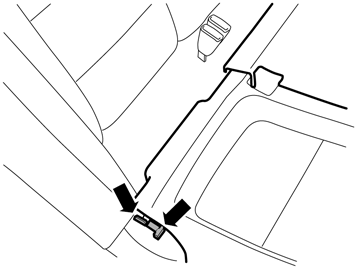

  • Освободите контактные разъемы по бокам в заднем крае подушки сиденья.

IMG-268017

IMG-268018

  • Сложите вперёд левую опору спинки.
  • Снимите боковую прокладку на левой стороне, для этого потянув сначала за её верхнюю кромку назад до отпускания крюков (1). Затем потяните немного внутрь в автомобиль до отпускания крюка (2) и вверх до выхода направляющего штифта (3) из крепления в нижней кромке.

IMG-303083

IMG-303084

IMG-303085

  • Снимите панель задней стойки, осторожно вытягивая ее за нижнюю кромку до отпускания двух фиксирующих зажимов.
  • Тяните за верхнюю кромку, пока не освободится последний зажим.
  • Осторожно отцепите ее от панели крыши.

IMG-303104

  • Заостренным концом резца снимите шайбы для болтов проушин для крепления грузов.
  • Вытащите болты проушин крепления грузов и болты на передней кромке боковой панели.

Иллюстрации A и B
IMG-303144

  • Снимите левую боковую панель, захватив её верхнюю кромку, осторожно потянув за неё, чтобы освободить от кузова. Поднимите панель вверх и положите в сторону. Панель крепится шестью зажимами.

IMG-303145

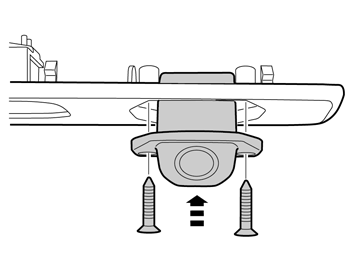

IMG-328958

  • Возьмите камеру, новую ручку и болты из комплекта.
  • Прикрепите камеру к ручке.

IMG-330068

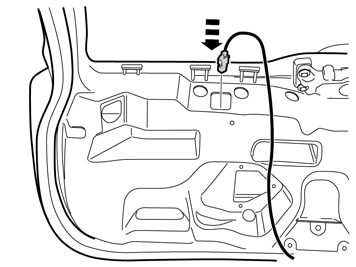

  • Возьмите из комплекта кабельный жгут с маркировкой А, вставьте его в большое отверстие в панели и вытяните через отверстие, в котором находилась ручка.

IMG-328959

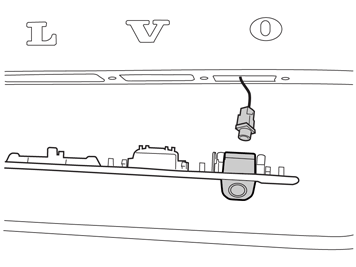

  • Протяните кабельный жгут через правое отверстие в крышке багажника.
  • Подсоедините контактный разъем жгута проводов к камере. Следите за тем, чтобы стопор как следует защелкнулся.

Рисунки А, В и С
IMG-328960

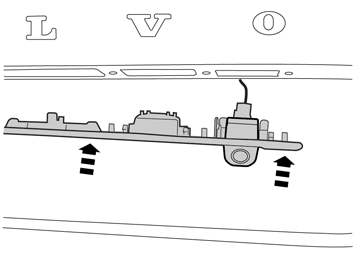

  • Вставьте разъем с камерой в отверстие с правой стороны крышки багажника.
  • Подсоедините контактный разъем с левой стороны и прижмите ручку.

IMG-303170

IMG-303171

Иллюстрации A и B
IMG-303172

  • Закрепите ручку имеющимися болтами.

IMG-303173

IMG-303174

  • Протяните провод вдоль имеющегося кабеля к нагревательным элементам в заднем окне в направлении правой стороны крышки багажника.
  • Протяните его по правой стороне окна крышки багажника к ее верхней кромке.
  • Зажмите кабель с помощью проволочного замка из комплекта и кусочков бутиловой ленты.

IMG-303175

  • Просверлите два отверстия Ø 6,5 мм (17/64") для закрепления кабеля на верхней кромке крышки багажника, как изображено на рисунке.
  • Удалите всю стружку.

IMG-303176

  • Вставьте два проволочных замка с зажимами в просверленные отверстия.
  • Прижмите кабель к бутиловой ленте над правым отверстием для зажимов панели, так чтобы не задеть его при повторной установке панели.
  • Закрепите кабель с помощью зажимов.

IMG-303177

  • Осторожно отсоедините левую сторону резиновой втулки и освободите защелки.
  • Отцепите резиновую втулку от крышки багажника.
  • Выполните то же самое с концом, находящимся в кузове.

IMG-303178

  • Протащите кабель через отверстие в крышке багажника, где находилась резиновая втулка.

Примечание: Элементы жесткости располагаются на внутренней верхней кромке крышки багажника, которая может заблокироваться. Поэтому, прежде чем тянуть кабель вниз, сначала отведите его слегка влево.

IMG-303265

  • С помощью проволочного замка с торцевыми зажимами закрепите кабель на кромке отверстия.

IMG-303266

  • Протяните отрезок проволоки через резиновую втулку крышки багажника.
  • Примотайте разъем и часть кабеля к проволоке.
  • Смажьте замотанный разъем низкотемпературной смазкой.

Примечание: Низкотемпературная смазка не должна содержать воду.

  • Снимите ленту и спиральную проволоку.

IMG-303267

  • Вставьте кабель в отверстие в кузове.

Иллюстрации A и B
IMG-328963

  • Возьмите из набора изолятор со стопором для контакта кабеля камеры.
  • Прижмите изолятор на контакт до ощутимого щелчка.
  • Хорошо прижмите стопор в изоляторе.

Примечание: Эти детали мелкие и хрупкие. Поэтому будьте осторожны при выполнении сборки и взаимной подгонки разъёма и изолятора со стопором, чтобы избежать повреждений и, следовательно, плохого контакта.

IMG-328964

IMG-303283

  • Установите резиновую втулку в кузов и крышку багажника.

Иллюстрации A и B
IMG-303284

  • Проложите жгут электропроводки влево к стойке D.
  • Проложите его около стойки D вдоль имеющегося жгута электропроводки до заднего края держателя предохранителей.
  • Закрепите его с помощью семи проволочных замков вдоль имеющегося кабельного жгута.

Примечание: Убедитесь в том, что кабель не трется о кромку панели в кузове, где он выходит из резиновой втулки в правой стойке.

  • Протяните часть провода под задней кромкой опоры грузовой площадки вперед вдоль толстого кабельного жгута.
  • Примотайте разъем и часть кабеля на протянутом кабельном жгуте (Рис.В) на проводе.
  • Осторожно потяните кабельный жгут вперед.

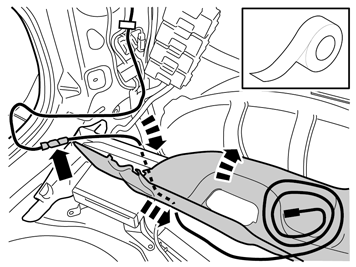

IMG-328965

IMG-328966

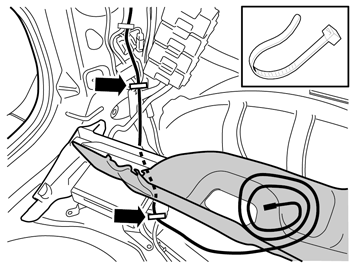

  • Зажмите кабель у опоры на кронштейне для шланга омывателя и под держателем предохранителя.

IMG-298164

  • Открепите защитные крышки над передними креплениями сиденья и выньте винты.

IMG-298165

  • Осторожно открепите защитные крышки в задних креплениях сиденья водителя с помощью гладилки.
  • Выверните винты.
  • Переведите сиденье немного назад, чтобы освободить передний напольный коврик в заднем крае.

IMG-297972

  • Снимите заднюю панель порога на левой передней двери, осторожно раздвинув зажимы, сначала в переднем крае и затем сзади.
  • Отцепите панель в заднем крае.

IMG-298585

  • Снимите панель туннельной консоли. Она установлена с помощью семи зажимов на внутренней стороне.

IMG-282523

  • Осторожно отогните и освободите панель, обдувая сжатым воздухом вокруг неё. Панель закреплена пятью зажимами по сторонам и вверху, а также четырьмя крепёжными пружинами у нижней кромки.

IMG-282524

  • Вытяните панель и отсоедините контактный разъем света аварийной сигнализации.

Иллюстрации A и B
IMG-282526

  • Вставьте небольшую отвертку в зазор на медиаплеере. Вожмите внутреннюю защелку и осторожно отогните окружающий материал в сторону с помощью инструмента для уплотнителя.
  • Повторите с другой стороны и снимите ее.

IMG-282525

IMG-282527

  • Удалите четыре болта на верхней кромке панели.

IMG-303365

  • Нажатием введите стопорные собачки на защитной крышке, опустите её и снимите.

IMG-282532

  • Удалите винт внутри панели.

IMG-282530

  • Удалите три остающиеся винта с задней стороны центральной консоли.

IMG-282528

  • Снимите правую боковую панель туннельной консоли, осторожно вынув ее, сначала за передний край. Боковая панель крепится пятью зажимами с внутренней стороны.

IMG-282533

  • Отогните в сторону коврик на полу на левой стороне консоли туннеля.

IMG-282543

  • Освободите зажим жгута проводов от консоли туннеля.
  • Отсоедините контактные разъемы от ССМ.

IMG-282544

  • Отсоедините разъём, ведущий к кнопочному пульту для CCD, если автомобиль укомплектован им.

Автомобили с автоматической коробкой передач

IMG-296139

IMG-296140

  • Отсоедините механизм блокировки передач.
  • Переведите рычаг переключения передач в положение "D".

Относится ко всем моделям

IMG-282545

Иллюстрации A и B
IMG-282546

  • Осторожно отогните панель центральной консоли, начиная с обеих сторон задней кромки. Она закрепляется двумя зажимами по длинным сторонам и четырьмя крючками вокруг панели рычага переключения передач.
  • Слегка приподнимите панель, убедитесь, что все провода свободны от рычага переключения передач и компонентов туннельной консоли, и выньте панель.

IMG-282547

Иллюстрации A и B
IMG-286854

  • Потянув, выдвиньте немного проигрыватель компакт-дисков и отсоедините разъёмы на задней стороне.
  • Отложите проигрыватель компакт-дисков в сторону.

IMG-287243

IMG-303384

IMG-303385

IMG-303804

  • Вытащите болты из передней кромки багажного отсека, удерживающего туннельную консоль на кузове,

IMG-303805

  • удалите два болта в заднем багажном отсеке.

Иллюстрации A и B
IMG-283145

  • Удалите два болта, крепящих туннельную консоль к кронштейну приборной панели, на обеих сторонах.

IMG-275076

IMG-303809

  • Удалите два болта в нижней части нижней панели центральной консоли.

IMG-303810

  • Осторожно приподнимите за один конец монтажного кронштейна, так чтобы вся центральная консоль сдвинулась назад на несколько сантиметров, и кронштейн вошел в зацепление с воздуховодами с обеих сторон.

IMG-303811

  • Поместите маленькую муфту между обоими кронштейнами, чтобы центральная консоль не могла сдвинуться назад.

Для всех автомобилей с дисплеем

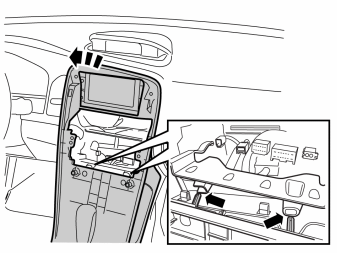

IMG-303812

  • Осторожно потяните панель назад, чтобы открыть доступ к болтам дисплея.

Примечание: Убедитесь в том, что два установочных штифта (маленький рис.) выходят из своих отверстий и не сгибаются, когда панель отгибается назад. Если нужно, нажмите на туннельную и центральную консоль и продвиньте их подальше назад.

IMG-303813

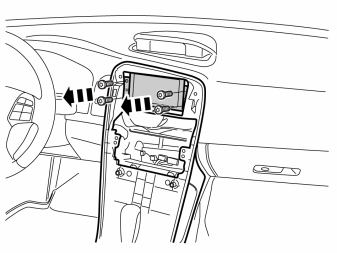

  • Выверните четыре винта.

IMG-303815

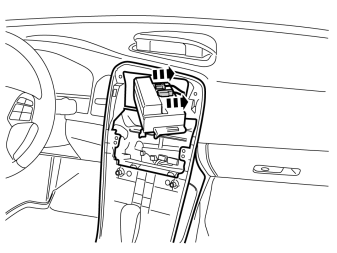

  • Отсоедините два разъема от дисплея и положите их в сторону.

Примечание: Провода могут быть короткими.

IMG-352251

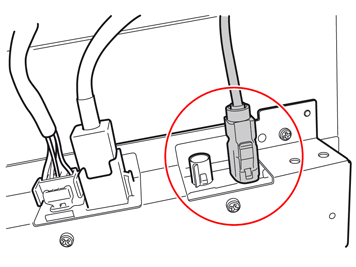

  • В случаях, когда контактный разъем подключен в показанном положении, освободите контактный разъем, отогните назад кабель и закрепите контактный разъем в имеющемся жгуте проводки.
  • Используйте:Изоляционную ленту.

Относится ко всем моделям

Иллюстрация A
IMG-329230

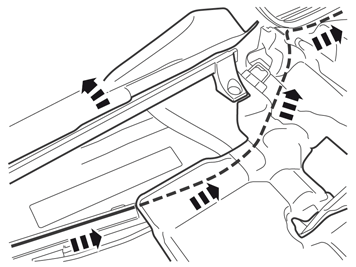

  • Продолжайте тянуть жгут проводов A из камеры в крышке багажника под изолирующим ковриком у имеющегося кабельного канала и вперед к дверному проему в левой задней двери.

Иллюстрация B

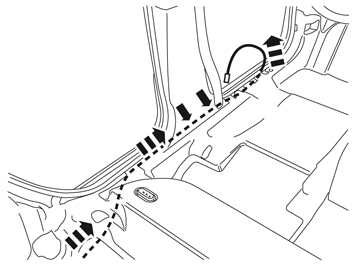

IMG-329253

  • Вытащите панель средней стойки кузова за нижний край до тех пор, пока не освободятся два зажима.
  • Продолжайте тянуть жгут проводов внутрь панели стойки В и вперед в автомобиле до стыка между передним и задним напольным ковриком.

Применяется к автомобилям с левосторонним управлением

Иллюстрации A и B
IMG-329254

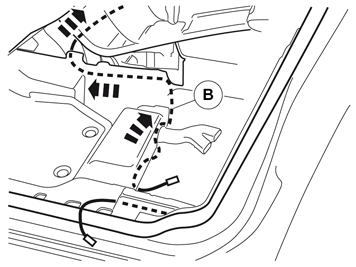

Примечание: Проверьте, чтобы правильный контактный разъем был расположен под сиденьем, соответственно туннельной консолью.

Прокладывание кабельного жгута В

  • Возьмите жгут проводов B из комплекта и протяните его в ковровом стыке под левым сиденьем к туннельной консоли и внутри коврика. Оставьте кусок провода около 350 мм (13 3/4 ") внутри коврового стыка для последующего подсоединения к модулю управления, который должен быть здесь размещен.
  • Протяните его через туннельную консоль перед воздуховодами и вытащите с другой стороны. Если необходимо, используйте для протаскивания кабелей кусок проволоки.

IMG-303834

Применяется к автомобилям с правосторонним управлением

IMG-329255

Примечание: Проверьте, чтобы правильный контактный разъем был расположен под сиденьем, соответственно туннельной консолью.

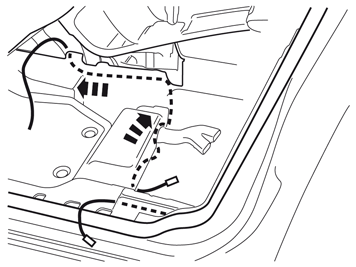

Протягивание жгута проводов В

  • Протяните жгут проводов в ковровом стыке под сиденьем водителя к туннельной консоли, внутрь коврика и наружу на пол. Оставьте кусок провода около 350 мм (13 3/4 ") внутри коврового стыка для последующего подсоединения к модулю управления, который должен быть здесь размещен.

Относится ко всем автомобилям без установленного дисплея.

IMG-329256

Протягивание жгута проводов С

  • Возьмите жгут проводов C из комплекта. Более короткий из кабелей заземления имеет большую избыточную длину, которую можно спрятать под ковриком у левого сиденья.

Иллюстрация A
IMG-329257

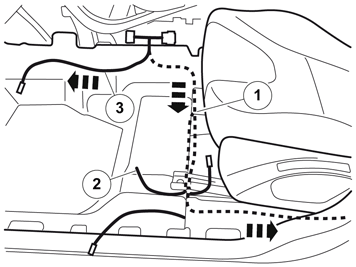

  • Наклоните левое сиденье назад.
  • Поместите два больших разъема для кабельного жгута, где два 32-контактных разъема были ранее отсоединены друг от друга.
  • Тонкие кордовые кабели (1) протягиваются в ковровом стыке так же, как и жгут проводов B вдоль балки для переднего крепления сиденья, где позднее устанавливается модуль управления.
  • Более короткий кабель заземления (2) протягивается из коврового стыка таким образом, чтобы из коврового стыка выступало примерно 350 мм (13 3/4 ").
  • Продолжайте протягивать более длинный из кабелей заземления так же, как и жгут проводов A назад к задней основе.

Примечание: Убедитесь в том, что кабели не соприкасаются с движущимися частями туннельной консоли, и нет опасности их обрезания.

Иллюстрация B
IMG-329258

Применяется только к автомобилям с левосторонним управлением

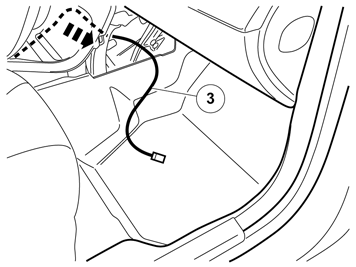

  • Протащите более толстый кабель (3) к дисплею через туннельную консоль перед воздуховодами и выведите его с другой стороны. Если необходимо, используйте для протягивания кабелей проволоку.

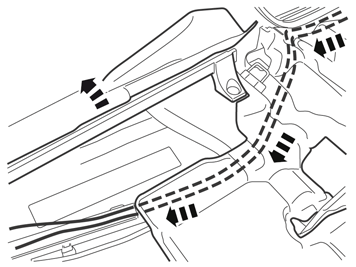

IMG-329259

Прокладывание заземляющего кабеля в кабельном жгуте С, продолжение

  • протяните кабель заземления так же, как и жгут проводов a к задней основе.
  • Нажмите на панель средней стойки и верните ее на место.

Примечание: Убедитесь в том, что заземляющий кабель протянут таким образом, что он не может быть зажат или обрезан острыми краями или чем-то подобным.

IMG-329260

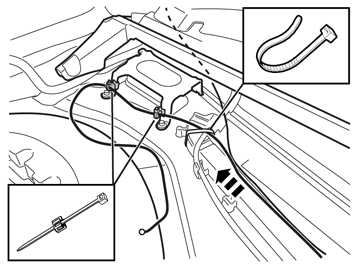

  • Зажмите заземляющий кабель с помощью проволочных замков на задней кромке кабельного канала.
  • Зажмите два проволочных замка кромочными зажимами в ножках кронштейна для электрического стояночного тормоза или медиаплеера и прижмите к ним кабель.

IMG-303863

  • С помощью изопропанола очистите промаркированные поверхности задней основы и пола и вытрите их насухо.

IMG-303865

  • Закрепите кабель с помощью широких кусков серебряной или тканой ленты вдоль заднего лонжерона и к полу.

Примечание: Провод заземления должен прикрепляться к задней поперечине только лентой, он не должен крепиться толстым жгутом проводов.

IMG-303867

  • Подсоедините глухой кабельный наконечник заземляющего провода к зажиму заземления, расположенному ближе всех к нише для запасного колеса.
  • Произведите затяжку винта заземления моментом 10 Нм.

IMG-329261

  • Отрежьте кабельный наконечник на коротком кабеле заземления C. Новый кабельный наконечник имеется в комплекте.

Иллюстрация A
A3700183

Стыкование кабеля заземления в жгуте проводов С

Стыкование с изолирующей влагонепроницаемой стяжной втулкой

Цвет Площадь поперечного сечения провода, мм² Длина оголения, мм
Зеленый/Белый 0.3 - 0.5 5
Красный 0.5 - 1.0 6
Синий 1.0 - 2.5 7
Желтый 4.0 - 6.0 7
  • Оголите черный кабель заземления в жгуте проводов C и штепсельный провод из комплекта.

Иллюстрация B
A3700174

  • Оголите конец провода согласно вышеприведенной таблице. Используйте щипцы для оголения арт. № 9512620.

Иллюстрация A
D3701802

  • Вставьте стяжную втулку в инструмент для запрессовки арт. № 9512785. Выберите паз по цветомаркировке. Слегка сожмите щипцы, но только так, чтобы стяжная втулка оставалась в щипцах.
  • Введите провод в стяжную втулку до упора.

Примечание: Проследите за тем, чтобы изоляция провода не попала в зону защемления на втулке и чтобы оголенная часть провода не выступала за пределы втулки.

Иллюстрации В и С
A3700181

  • Прижмите ножки в основании щипцов, чтобы обеспечить надежное соединение. Щипцы тогда автоматически отпустят.
  • Проверьте рукой, что стяжная втулка надежно установлена.

A3700188

Запрессовка втулки

Иллюстрации A и B
D3701792

  • Поместите соответствующую защиту за проводами, которые должны сжиматься, чтобы не допустить тепловой нагрузки на окружающий участок.
  • Прогрейте втулку с помощью тепловоздушного пистолета арт. № 9512777 и соответствующей насадки. Очень важно, чтобы стяжная втулка как следует сжалась вокруг провода. Необходимо увидеть, что вокруг провода проступило немного клея (иллюстрация В).

A3700190

Прогревание стяжной втулки

Относится ко всем моделям

IMG-329262

  • Возьмите протянутый провод электропитания с зеленым контактным разъемом под ковриком у левого переднего крепления левого сиденья.

Относится ко всем автомобилям без установленного дисплея.

IMG-329263

  • Отогните фиксатор на зеленом контактном разъеме.

IMG-329264

  • Возьмите специальный инструмент арт. № 9512637 и осторожно вставьте его в отверстие над наконечником провода в положение 1, чтобы освободить фиксатор.
  • Вытяните имеющийся черный провод.

IMG-329265

  • Осторожно прижмите новый наконечник провода на недавно состыкованный кабель заземления в Поз. 1 в контактном разъеме.
  • Прижмите фиксатор контактного разъема.

IMG-329266

  • Изолируйте и закрепите лентой оставшийся наконечник провода у жгута проводов контактного разъема.

IMG-329267

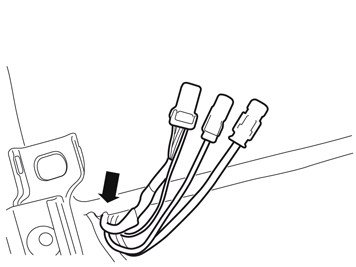

  • Разместите провода в выемке в напольном коврике.

IMG-329272

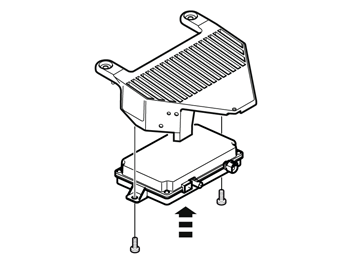

  • Возьмите модуль управления, консоль и два винта из комплекта.
  • Прикрепите модуль управления к консоли.

IMG-329273

  • Прижмите зажим с ленточным креплением в нижнее отверстие консоли.

IMG-329274

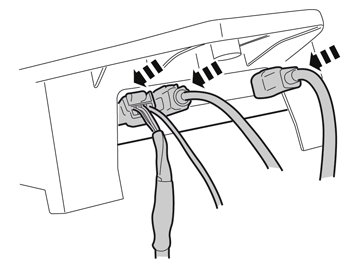

  • Возьмите модуль управления с консолью и подсоедините к нему все протянутые провода.

IMG-329275

  • Соберите вместе провода и зажмите их с помощью ленточного крепления в консоли.

Примечание: Убедитесь в том, что провода проходят с достаточным радиусом изгиба у контактных разъемов.

  • При необходимости введите возможную избыточную длину внутрь напольного коврика.

IMG-329276

  • Установите модуль управления с консолью с винтами из комплекта.

IMG-298584

IMG-298586

Применяется к автомобилям с левосторонним управлением

Иллюстрации A и B
IMG-303868

Прокладывание кабельного жгута В/ кабельного жгута С

  • Вставьте провод в центральную консоль, затем вверх к отсеку над воздуховыпускным отверстием и наружу через отверстие с правой стороны в отсеке, где должен располагаться дисплей.
  • Примотайте контактный разъем и часть кабеля/кабелей к проволоке.
  • Проложите кабель (-и) с право стороны в отсек, где располагался медиаплеер.
  • Потяните кабель (-и) вперед.

IMG-303869

Применяется к автомобилям с правосторонним управлением

IMG-303883

Прокладывание кабельного жгута В/ кабельного жгута С

  • Вставьте провод в центральную консоль, затем вверх к отсеку над воздуховыпускным отверстием и наружу через отверстие с левой стороны в отсеке, где должен располагаться дисплей.
  • Примотайте разъем и часть кабеля к проволочной спирали.
  • Проложите кабель/кабели с левой стороны в отсек, где располагался медиаплеер.
  • Потяните кабель (-и) вперед.

IMG-303884

Относится ко всем моделям, оборудованным дисплеем.

IMG-352253

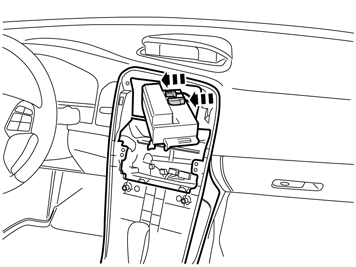

  • Подсоедините оставшийся контактный разъем к дисплею.
  • Подсоедините контактные разъемы к дисплею.

IMG-352252

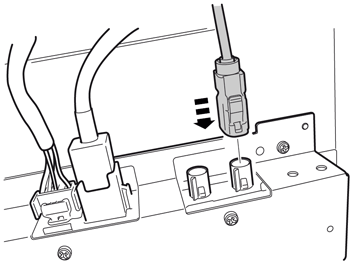

  • Подсоедините контактный разъем протянутого кабеля к дисплею.

Относится ко всем моделям, где дисплей входит в комплект.

IMG-329278

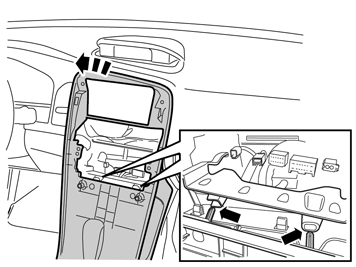

  • Осторожно потяните панель назад, чтобы новый дисплей можно было установить на место.

Примечание: Убедитесь в том, что два установочных штифта (маленький рис.) выходят из своих отверстий и не сгибаются, когда панель отгибается назад. Если нужно, нажмите на туннельную и центральную консоль и продвиньте их подальше назад.

IMG-352257

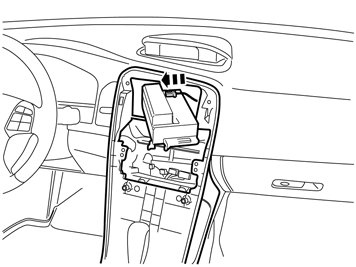

  • Возьмите дисплей из комплекта.
  • Подсоедините контактный разъем от протянутого кабеля питания к дисплею.

IMG-352256

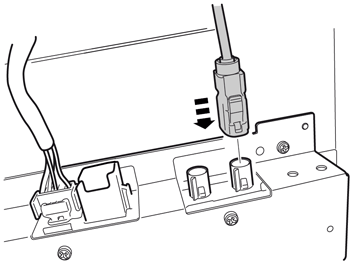

  • Подсоедините контактный разъем протянутого кабеля к дисплею.

Относится ко всем моделям

IMG-303887

  • Установите дисплей на место.
  • Возьмите болты из комплекта или используйте имеющиеся болты и закрепите дисплей.

Примечание: Не повредите дисплей и панель.

IMG-303888

  • Верните панель на место и убедитесь в том, что установочные штифты вошли в соответствующие отверстия.

IMG-303889

  • Удалите прокладки.

IMG-303890

  • Верните центральную консоль на место.

IMG-303891

IMG-303892

IMG-303893

IMG-303894

IMG-303895

IMG-303896

IMG-303897

Иллюстрации A и B
IMG-282557

  • Возьмите панель с CCM и введите провода в консоль туннеля.
  • Поместите ее у верхней кромки и прикрепите с помощью зажимов на задней кромке.
  • Надавив, закрепите панель в центральной консоли. Проследите, чтобы все зажимы закрепились.

IMG-282558

IMG-282559

Относится ко всем автомобилям, оборудованным дисплеем.

IMG-282560

IMG-282561

Относится к автомобилям без установленного дисплея.

IMG-303943

  • Соедините разъем (1), который был отсоединен от левой стороны туннельной консоли, с соответствующим разъемом (2) в проложенном соединительном кабеле.
  • Прикрепите зажимы к кабельному жгуту в туннельной консоли.
  • Подсоедините остающиеся контактные разъемы друг к другу.
  • Оберните свободные разъемы вспененной лентой и поместите их внутрь ковриков, так чтобы они не двигались.
  • Закрепите длинные кабели на имеющемся кабельном жгуте с помощью ленточного зажима из комплекта.

Относится ко всем моделям

IMG-303965

IMG-303966

IMG-282566

IMG-282564

IMG-282565

Относится к автомобилям без установленного дисплея.

Иллюстрации A и B
IMG-303983

Замена панели для вентиляционного отверстия

  • Затолкните фиксаторы с помощью маленькой отвертки.
  • Загните воздушное сопло и открепите его от четырех монтажных проушин у нижней кромки панели.

IMG-303984

IMG-303985

  • Вдавите фиксаторы на аварийной кнопке и вытащите кнопку.
  • Отложите панель и возьмите новую из комплекта.

IMG-303987

IMG-303988

Относится ко всем моделям

IMG-282568

  • Подсоедините контактный разъем к свету аварийной сигнализации.

IMG-282569

  • Надавив, зафиксируйте панель. Убедитесь, что все сопла зашли в воздушные каналы приборной панели и все зажимы и стопоры зафиксировались.

IMG-282567

  • Установите панель туннельной консоли на обеих сторонах.

IMG-255787

IMG-304003

IMG-304005

IMG-304007

IMG-304008

IMG-304009

IMG-268064

IMG-268106

Касается автомобилей с подушкой сиденья, имеющей электрообогрев

IMG-328944

Относится ко всем моделям

IMG-268107

IMG-304010

IMG-304011

IMG-304012

IMG-304013

  • Установите новые зажимы в нижнюю панель.
  • Вытяните кабели для освещения и контакт для устройства открывания двери через отверстие в панели.
  • Если автомобиль укомплектован антенной KV, соедините соответствующий разъём.
  • Надавив, закрепите панель и проследите за тем, чтобы все зажимы закрепились.

Распространяется на автомобили с электрическим устройством открывания крышки багажника.

IMG-304014

IMG-304015

Относится ко всем моделям

IMG-304016

IMG-304017

IMG-304018

IMG-304019

  • Проверьте, чтобы все зажимы были не повреждены и установлены надлежащим образом. Замените поврежденные зажимы.
  • Установите верхнюю панель на место, надавив сначала на верхнюю кромку, а затем на бока, одновременно подгоняя нижнюю панель.

Примечание: Убедитесь в том, что зажимы совпадают с соответствующими отверстиями.

IMG-291605

IMG-291606

IMG-332195

  • Установите ключ зажигания в положение II.

IMG-242268

Загрузите программное обеспечение (перезагрузите компьютер) для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.31268489

IMG-242268

  • Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.30786701

IMG-275777

Выполните калибровку согласно:

  • ДИАГНОСТИКА/
  • АВТОМОБИЛЬНАЯ КОММУНИКАЦИЯ/
  • Расширенная/
  • PAC/
  • Сервисная калибровка, камера парковки
Помогла статья?

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
