Применимость

Модель Двигатель Год
XC60 2009, 2010A

Примечание: Работа выполняется одинаково на автомобилях с левосторонним и правосторонним управлением. Показаны автомобили с левосторонним управлением. Если есть какие-либо различия между автомобилями с левосторонним и правосторонним управлением, то изображаются оба варианта.

Касается автомобилей, оснащенных RTI на заводе: сначала выполните пункты 1-54, а затем пункты 126-149 данного руководства.

Относится ко всем моделям

IMG-246024

  • Установите ключ зажигания в положение 0.
  • Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

IMG-291603

IMG-291604

IMG-303067

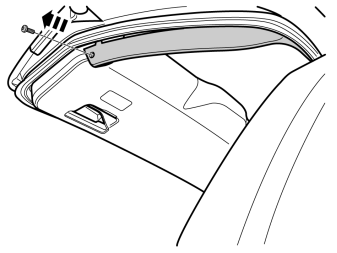

  • Удалите винт в нижней кромке верхней панели задней двери, на обеих сторонах.

Иллюстрации A и B

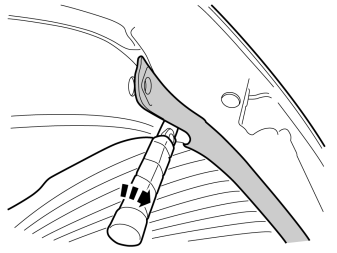

IMG-302788

  • Отсоедините нижнюю, наружную и внутреннюю кромки от нижней панели и вытяните ее из зажимов по бокам.
  • Повторите для другой стороны.

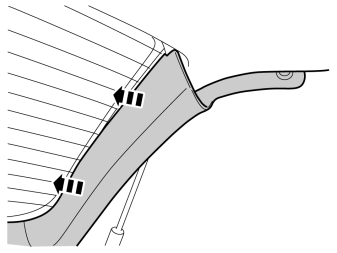

IMG-302789

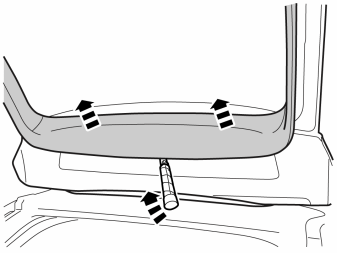

IMG-302790

  • С помощью специального инструмента для герметизирующих прокладок отогните зажимы и отсоедините верхнюю панель крыши багажника у верхней кромки
  • Отложите панель в сторону.

IMG-302983

  • Снимите панель для замка крышки багажника.

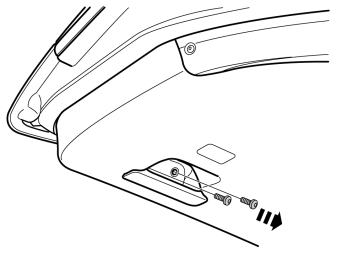

IMG-303807

  • Удалите два винта ручки для открывания.

Иллюстрации A и B

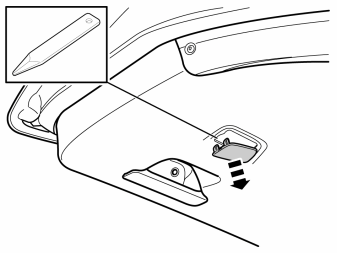

IMG-302984

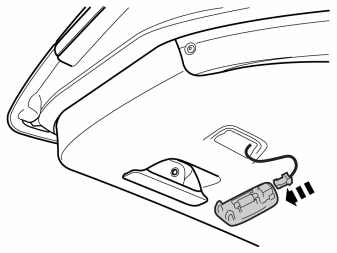

  • Осторожно вскройте освещение, отсоедините разъем и отложите его в сторону.

IMG-302985

Касается автомобилей с электрическим устройством открывания крышки багажника.

Иллюстрации A и B
IMG-302986

  • Осторожно отсоедините разъем от панели с помощью инструмента для герметизирующих прокладок.
  • Вытащите разъем из контакта и отложите в одну сторону.

IMG-302987

Относится ко всем моделям

Иллюстрации A и B
IMG-303808

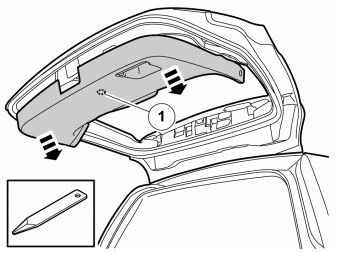

  • Удалите нижнюю панель, отгибанием освободив её по периферии с помощью пазового бруска. Затем осторожно потяните за неё настолько, чтобы отпустили все зажимы на внутренней стороне.
  • Опора (1) в центре внутренней стороны панели надежно закреплена. Чтобы ослабить ее фиксаторы, возможно, потребуется вставить отвертку в боковую часть панели, надавить на защелки с обеих сторон и снять панель (см. рис. В).
  • Если автомобиль укомплектован антенной KV, отсоедините соответствующий разъём.

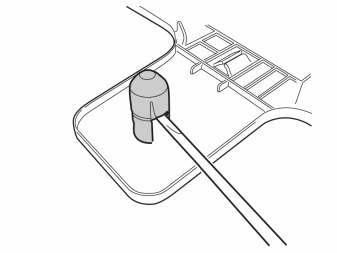

IMG-302988

Иллюстрации A и B
IMG-303043

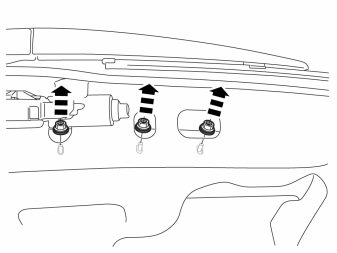

  • Снимите шесть гаек, крепящих ручку.

IMG-303064

Иллюстрации A и B
IMG-303065

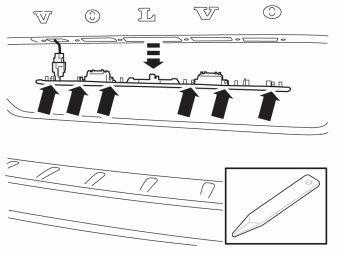

  • Осторожно отсоедините ручку от крышки багажника с помощью инструмента для герметизирующих прокладок. Она закреплена с помощью двенадцати защелок.

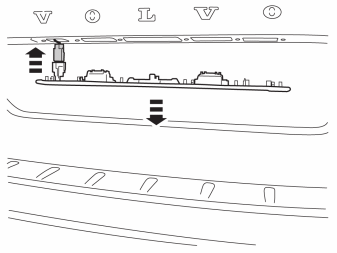

IMG-303066

  • Отсоедините разъем и положите ручку в сторону. Новую ручку можно найти в комплекте.

IMG-281472

  • Осторожно отсоедините заднюю панель крыши у задней кромки, пока не освободятся фиксаторы с внутренней стороны. Отложите панель в сторону.

Примечание: Панель крыши надежно закреплена.

IMG-303068

  • Снимите верхнюю часть боковой панели.

IMG-303069

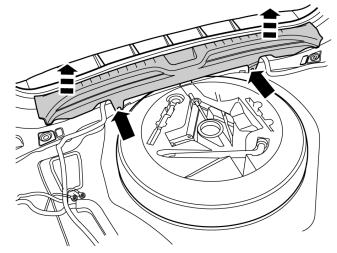

  • Выверните на несколько оборотов два болта, удерживающих порог крышки багажника у лонжерона.
  • Осторожно потяните за панель порога задней двери и освободите ее. Панель крепится шестью зажимами.

IMG-268017

  • Снимите подушку сиденья, потянув ее вверх за передний край с обеих сторон. Подушка сиденья крепится двумя держателями с нижней стороны.

IMG-268018

  • Сложите вперёд левую опору спинки.
  • Снимите боковую прокладку на левой стороне, для этого потянув сначала за её верхнюю кромку назад до отпускания крюков (1). Затем потяните немного внутрь в автомобиль до отпускания крюка (2) и вверх до выхода направляющего штифта (3) из крепления в нижней кромке.

IMG-303083

IMG-303084

IMG-303085

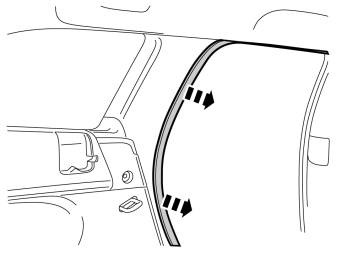

  • Снимите панель задней стойки, осторожно вытягивая ее за нижнюю кромку до отпускания двух фиксирующих зажимов.
  • Тяните за верхнюю кромку, пока не освободится последний зажим.
  • Осторожно отцепите ее от панели крыши.

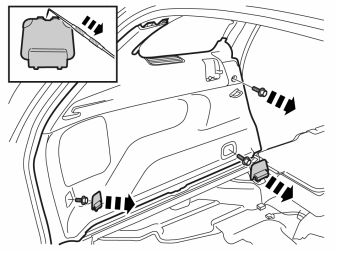

IMG-303104

  • Заостренным концом резца снимите шайбы для болтов проушин для крепления грузов.
  • Вытащите болты проушин крепления грузов и болты на передней кромке боковой панели.

Иллюстрации A и B

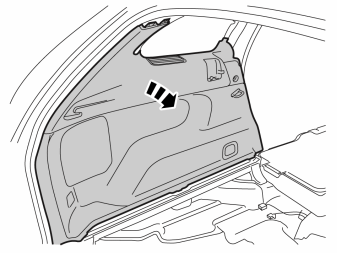

IMG-303144

  • Снимите левую боковую панель, захватив её верхнюю кромку, осторожно потянув за неё, чтобы освободить от кузова. Поднимите панель вверх и положите в сторону. Панель крепится шестью зажимами.

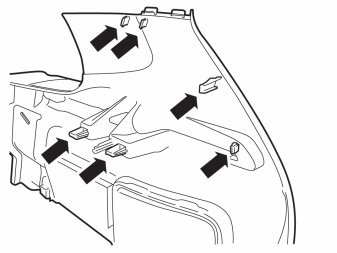

IMG-303145

IMG-303163

  • Возьмите камеру, новую ручку и болты из комплекта.
  • Прикрепите камеру к ручке.

IMG-303164

  • Возьмите опоры из комплекта и отрежьте их друг от друга.

IMG-303165

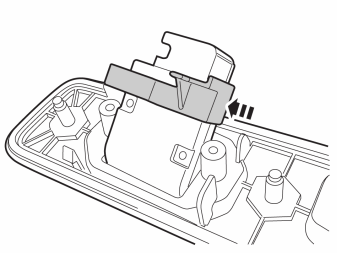

  • Надавите нижней опорой на камеру.

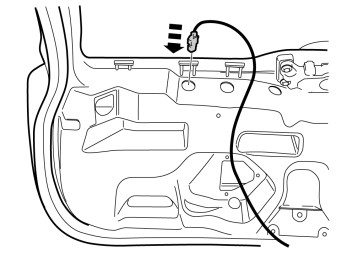

IMG-303166

  • Возьмите из комплекта кабельный жгут с маркировкой А, вставьте его в правое овальное отверстие в панели и вытяните через отверстие, в котором находилась ручка.

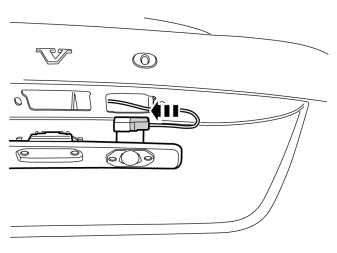

IMG-303167

  • Протяните кабельный жгут через правое отверстие в крышке багажника.
  • Подсоедините разъём кабельного жгута к камере.

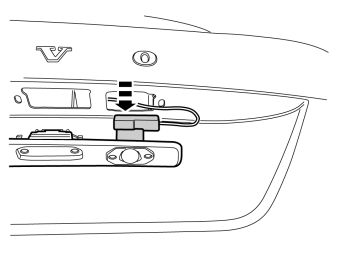

IMG-303168

  • Вожмите верхнюю опору в нижний круглый разъем.

Рисунки А, В и С
IMG-303169

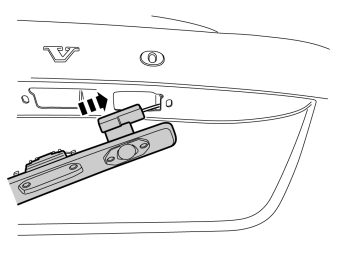

  • Вставьте разъем с камерой в отверстие с правой стороны крышки багажника.
  • Подсоедините разъем и вставьте ручку на место.

IMG-303170

IMG-303171

Иллюстрации A и B

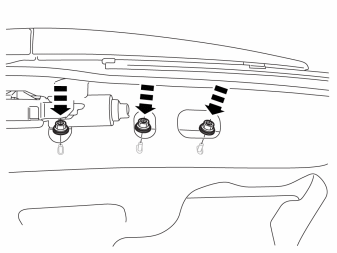

IMG-303172

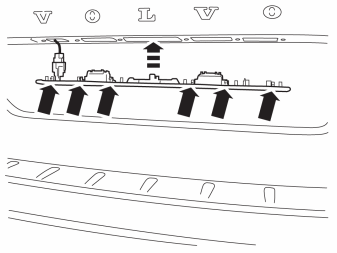

  • Закрепите ручку имеющимися болтами.

IMG-303173

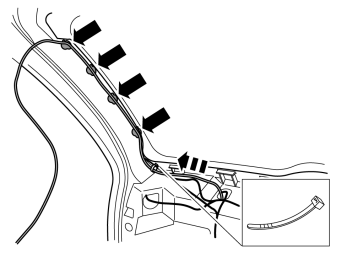

IMG-303174

  • Протяните провод вдоль имеющегося кабеля к нагревательным элементам в заднем окне в направлении правой стороны крышки багажника.
  • Протяните его по правой стороне окна крышки багажника к ее верхней кромке.
  • Зажмите кабель с помощью проволочного замка из комплекта и кусочков бутиловой ленты.

IMG-303175

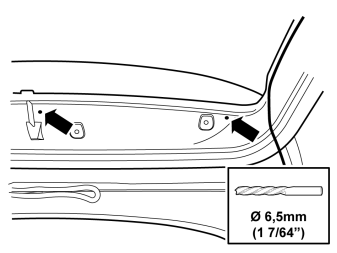

  • Просверлите два отверстия Ø 6,5 мм (17/64 ") для закрепления кабеля на верхней кромке крышки багажника, как изображено на рисунке.
  • Удалите всю стружку.

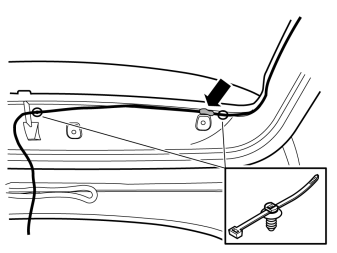

IMG-303176

  • Вставьте два проволочных замка с зажимами в просверленные отверстия.
  • Прижмите кабель к бутиловой ленте над правым отверстием для зажимов панели, так чтобы не задеть его при повторной установке панели.
  • Закрепите кабель с помощью зажимов.

IMG-303177

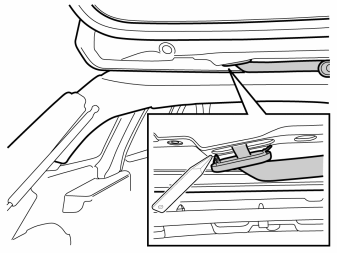

  • Осторожно отсоедините левую сторону резиновой втулки и освободите защелки.
  • Отцепите резиновую втулку от крышки багажника.
  • Выполните то же самое с концом, находящимся в кузове.

IMG-303178

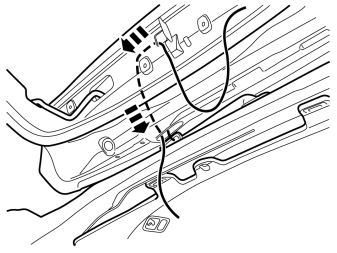

  • Протащите кабель через отверстие в крышке багажника, где находилась резиновая втулка.

Примечание: Элементы жесткости располагаются на внутренней верхней кромке крышки багажника, которая может заблокироваться. Поэтому, прежде чем тянуть кабель вниз, сначала отведите его слегка влево.

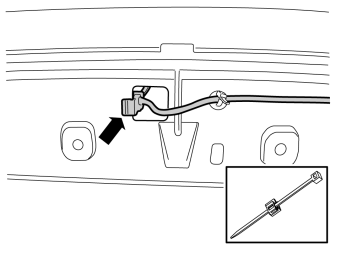

IMG-303265

  • С помощью проволочного замка с торцевыми зажимами закрепите кабель на кромке отверстия.

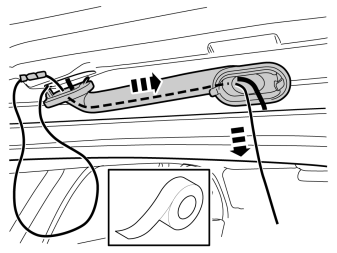

IMG-303266

  • Протяните отрезок проволоки через резиновую втулку крышки багажника.
  • Примотайте разъем и часть кабеля к проволоке.
  • Смажьте замотанный разъем низкотемпературной смазкой.

Примечание: Низкотемпературная смазка не должна содержать воду.
- Снимите ленту и спиральную проволоку.

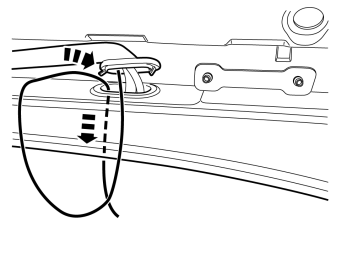

IMG-303267

  • Вставьте кабель в отверстие в кузове.

Иллюстрации A и B
IMG-268048

  • Возьмите одну изолирующую часть разъёма с двумя металлическими пластинами из набора.
  • Осторожно установите разъём в изолирующей части, расположив округлённый участок (1) разъёма в соответствующей выемке (1) в изолирующей части. Выступ (2) на разъёме должен также входить в соответствующую выемку в изолирующей части.

IMG-268465

  • Осторожно разместите другую изолирующую часть на разъёме. Выступ (2) на разъёме должен входить в соответствующую выемку в изолирующей части.
  • Сожмите изоляторы и разъём вместе до достижения зацепления четырьмя крепёжными крюками.

Примечание: Эти детали мелкие и хрупкие. Поэтому будьте осторожны при выполнении сборки и взаимной подгонки разъёма и изоляторов, чтобы избежать повреждений и, следовательно, плохого контакта.

IMG-303283

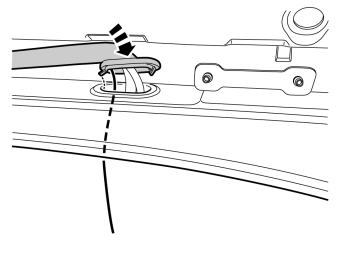

  • Установите резиновую втулку в кузов и крышку багажника.

Иллюстрации A и B
IMG-303284

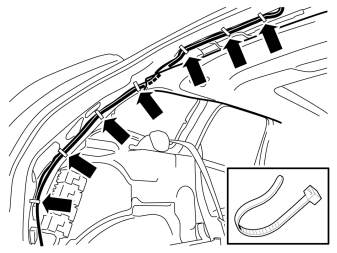

  • Проложите жгут электропроводки влево к стойке D.
  • Проложите его около стойки D вдоль имеющегося жгута электропроводки до заднего края держателя предохранителей.
  • Закрепите его с помощью семи проволочных замков вдоль имеющегося кабельного жгута.

Примечание: Убедитесь в том, что кабель не трется о кромку панели в кузове, где он выходит из резиновой втулки в правой стойке.

  • Протяните часть провода под задней кромкой опоры грузовой площадки вперед вдоль толстого кабельного жгута.
  • Примотайте разъем и часть кабеля на протянутом кабельном жгуте (Рис.В) на проводе.
  • Осторожно потяните кабельный жгут вперед.

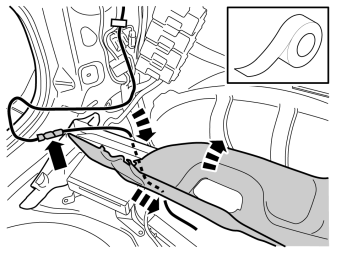

IMG-303285

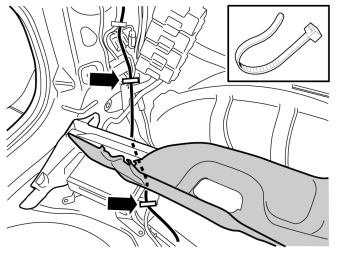

IMG-303286

  • Зажмите кабель у опоры на кронштейне для шланга омывателя и под держателем предохранителя.

IMG-303290

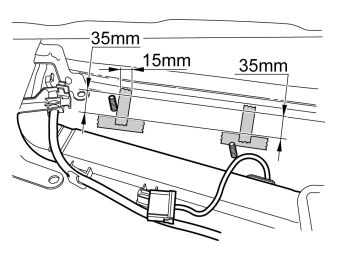

  • Измерьте расстояние от ушек в полу и от края выступа пола. С помощью кусочков липкой ленты отметьте расположение электронного блока управления.
  • Расположите электронный блок управления в соответствии с маркировкой и отметьте последний короткий конец.

IMG-307043

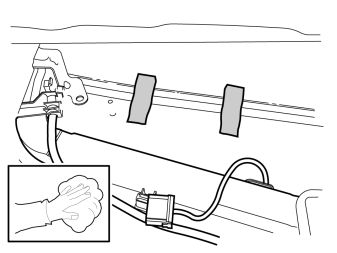

  • Очистите поверхности с обеих сторон выступа в полу с помощью изопропанола и тщательно просушите.

IMG-307044

  • Очистите две поверхности на коротких сторонах электронного блока управления. Место нанесения полос застежки типа "велкро" обозначено слабой маркировкой.

Примечание: Убедитесь в том, что электронный блок управления поворачивается правильно.

IMG-254321

  • Возьмите ленты с застежкой типа «велкро» из комплекта и разрежьте их посередине на четыре равные части.

IMG-285834

  • Прижмите полосы застежки типа "велкро" по две друг к другу.

IMG-241925

  • Удалите защитную пленку на двух прикрепляемых полосах застежки типа "велкро" с одной стороны.

IMG-307045

  • Прижмите полосы застежки типа "велкро" в соответствии с маркировкой на электронном блоке управления, как изображено на рисунке.

IMG-307046

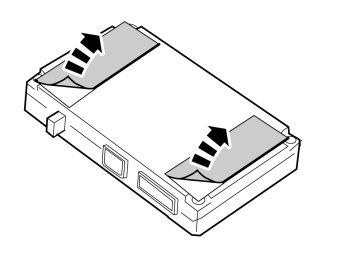

  • Удалите защитную пленку с застежек типа "велкро".

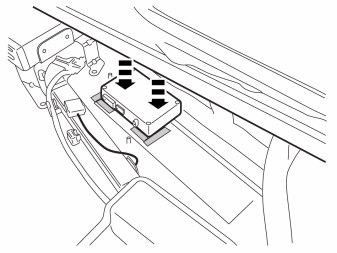

IMG-307047

  • Плотно закрепите электронный блок управления на месте в соответствии с кусочками липкой ленты.
  • Удалите кусочки ленты.

IMG-303291

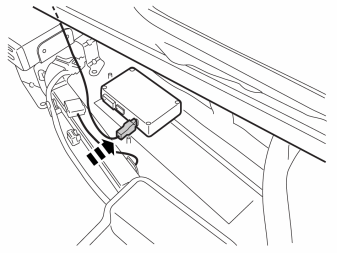

  • Подсоедините разъем и протянутый кабель к электронному блоку управления.

Касается автомобилей, оснащенных RTI на заводе

Иллюстрации A и B
IMG-339078

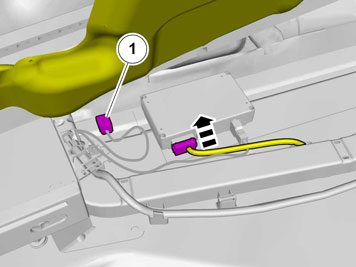

  • Подсоедините имеющийся кабель электропитания.
  • Найдите кабель (1), идущий от экрана RTI - он располагается во вспененной резине в соединении к блоку МММ.
  • Подключите кабель.

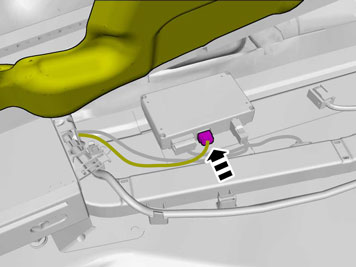

IMG-339082

Относится к автомобилям без RTI

IMG-297972

  • Снимите заднюю панель порога на левой передней двери, осторожно раздвинув зажимы, сначала в переднем крае и затем сзади.
  • Отцепите панель в заднем крае.

IMG-298585

  • Снимите панель туннельной консоли. Она установлена с помощью семи зажимов на внутренней стороне.

IMG-282523

  • Осторожно отогните и освободите панель с воздуходувами по периметру. Панель закреплена пятью зажимами по сторонам и вверху, а также четырьмя крепёжными крюками у нижней кромки.

IMG-282524

  • Вытяните панель и отсоедините контактный разъем света аварийной сигнализации.

Иллюстрации A и B
IMG-282526

  • Вставьте небольшую отвертку в зазор на медиаплеере. Вожмите внутреннюю защелку и осторожно отогните окружающий материал в сторону с помощью инструмента для уплотнителя.
  • Повторите с другой стороны и снимите ее.

IMG-282525

IMG-282527

  • Удалите четыре болта на верхней кромке панели.

IMG-303365

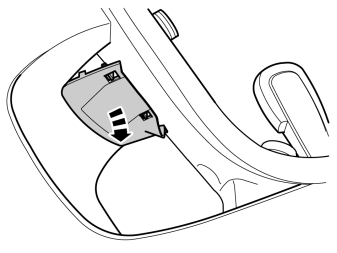

  • Нажатием введите стопорные собачки на защитной крышке, опустите её и снимите.

IMG-282532

  • Удалите винт внутри панели.

IMG-282530

  • Удалите три остающиеся болта с задней стороны центральной консоли.

IMG-282528

  • Снимите правую боковую панель туннельной консоли, осторожно вынув ее, сначала за передний край. Боковая панель крепится пятью зажимами с внутренней стороны.

IMG-282533

  • Отогните в сторону коврик на полу на левой стороне консоли туннеля.

IMG-282543

  • Освободите зажим жгута проводов от консоли туннеля.
  • Отсоедините контактные разъемы от ССМ.

IMG-282544

  • Отсоедините разъём, ведущий к кнопочному пульту для CCD, если автомобиль укомплектован им.

Касается автомобилей с автоматической коробкой передач

IMG-296139

IMG-296140

  • Отсоедините механизм блокировки передач.
  • Переведите рычаг переключения передач в положение "D".

Относится ко всем моделям

IMG-282545

Иллюстрации A и B
IMG-282546

  • Осторожно отогните панель центральной консоли, начиная с обеих сторон задней кромки. Она закрепляется двумя зажимами по длинным сторонам и четырьмя крючками вокруг панели рычага переключения передач.
  • Слегка приподнимите панель, убедитесь, что все провода свободны от рычага переключения передач и компонентов туннельной консоли, и выньте панель.

IMG-282547

IMG-286854

IMG-287243

  • Потянув, выдвиньте немного проигрыватель компакт-дисков и отсоедините разъёмы на задней стороне.
  • Отложите проигрыватель компакт-дисков в сторону.

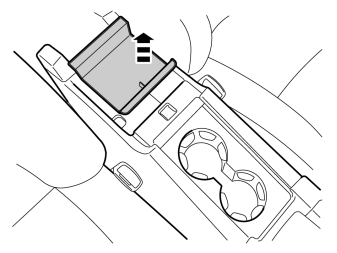

IMG-303384

IMG-303385

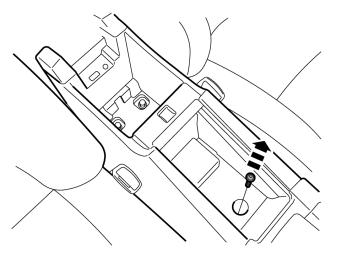

IMG-303804

  • Вытащите болты из передней кромки багажного отсека, удерживающего туннельную консоль на кузове,

IMG-303805

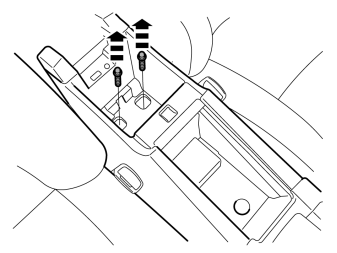

  • Удалите два болта в заднем багажном отсеке.

Иллюстрации A и B
IMG-283145

  • Удалите два болта, крепящих туннельную консоль к кронштейну приборной панели, на обеих сторонах.

IMG-275076

IMG-303809

  • Удалите два болта в нижней части нижней панели центральной консоли.

IMG-303810

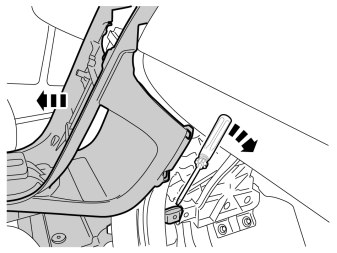

  • Осторожно приподнимите за один конец монтажного кронштейна, так чтобы вся центральная консоль сдвинулась назад на несколько сантиметров, и кронштейн вошел в зацепление с воздуховодами с обеих сторон.

IMG-303811

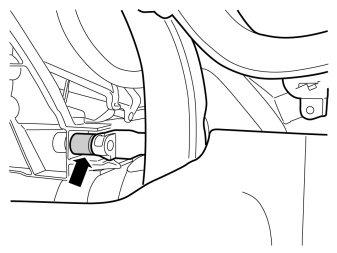

  • Поместите маленькую муфту между обоими кронштейнами, чтобы центральная консоль не могла сдвинуться назад.

Иллюстрации A и B
IMG-303823

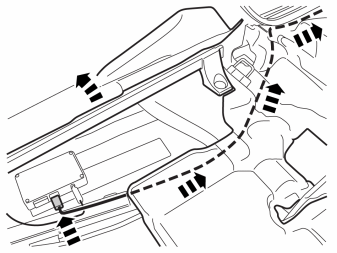

  • Возьмите кабельный жгут с маркировкой В из комплекта и соедините его с модулем управления.
  • Протащите его под изоляцией у имеющегося короба для проводов к дверному проему левой задней двери.

IMG-303826

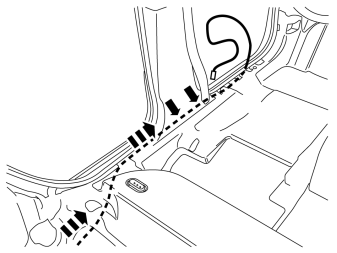

  • Вытащите панель средней стойки кузова за нижний край до тех пор, пока не освободятся два зажима.
  • Продолжите прокладку жгута проводов внутри панели средней стойки кузова и дальше вперед по автомобилю. Проложите жгут проводов вдоль левой стороны, внутри напольных и изолирующих ковриков, до переднего края дверного проема.

Жгут проводов, помеченный B и C в содержании комплекта, используется только для автомобилей, не имеющих смонтированного дисплея.

Прокладывание кабельного жгута В

Касается автомобилей с левосторонним управлением

Иллюстрации A и B

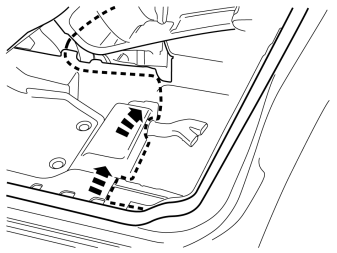

IMG-303829

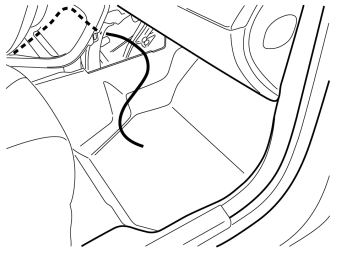

  • Протяните кабельный жгут в стыке коврика под водительским сиденьем в направлении туннельной консоли и внутри коврика.
  • Протяните его через туннельную консоль перед воздуховодами и вытащите с другой стороны. Если необходимо, используйте для протаскивания кабеля кусок проволоки.

IMG-303834

Прокладывание кабельного жгута В, продолжение

Касается автомобилей с правосторонним управлением

Прокладывание кабельного жгута В, продолжение

IMG-303835

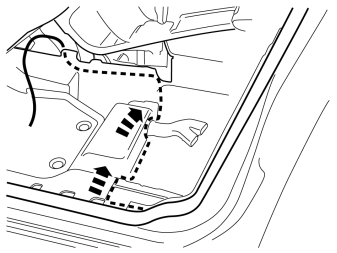

  • Протяните кабельный жгут в стыке коврика под водительским сиденьем в направлении туннельной консоли, внутри коврика и выведите его на пол.

Прокладывание кабельного жгута С

IMG-303837

  • Возьмите кабельный жгут С из комплекта и соедините короткий и длинный вместе с помощью липкой ленты.

Иллюстрации A и B
IMG-303838

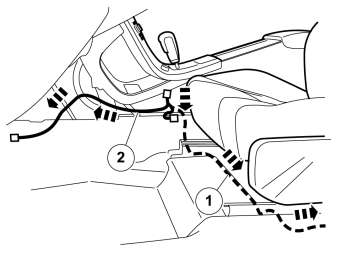

  • Поместите два больших разъема для кабельного жгута, где два 32-контактных разъема были ранее отсоединены друг от друга.
  • Протяните тонкий заземляющий кабель (1) в стыке коврика в том же направлении, что кабельный жгут В к модулю управления.

Примечание: Убедитесь в том, что кабели не соприкасаются с движущимися частями туннельной консоли, и нет опасности их обрезания.

IMG-303841

Касается только автомобилей с левосторонним управлением

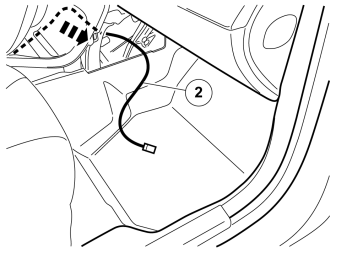

  • Протащите более толстый кабель (2) к дисплею через туннельную консоль перед воздуховодами и выведите его с другой стороны. Если необходимо, используйте для протягивания кабелей проволоку.

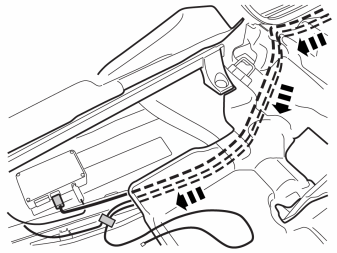

IMG-303846

Прокладывание заземляющего кабеля в кабельном жгуте С, продолжение

  • Протащите заземляющий кабель так же, как кабельный жгут В, вверх к модулю управления.
  • Нажмите на панель средней стойки и верните ее на место.

Примечание: Убедитесь в том, что заземляющий кабель протянут таким образом, что он не может быть зажат или обрезан острыми краями или чем-то подобным.

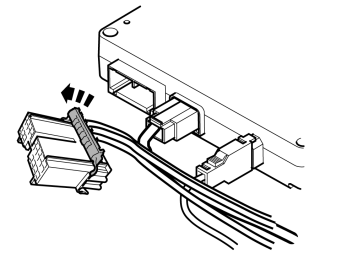

IMG-303849

  • Осторожно откройте дополнительный замок на 16-контактном зеленом разъеме, который находится у задней выемки кабельного канала.

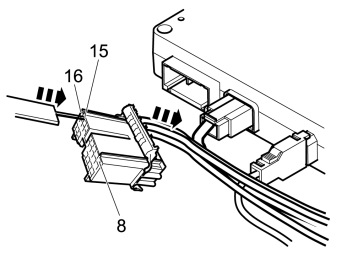

IMG-303855

  • Возьмите специальный инструмент деталь № 9512637 и осторожно вставьте его в отверстие над разъемом в клемме 15, чтобы освободить главный замок кабельного наконечника.

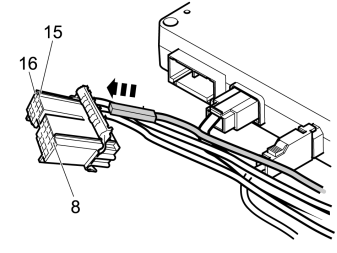

  • Вытащите имеющийся кабель, заизолируйте кабельный наконечник и примотайте кабель липкой лентой на кабельном жгуте, ведущем к разъему.

IMG-303859

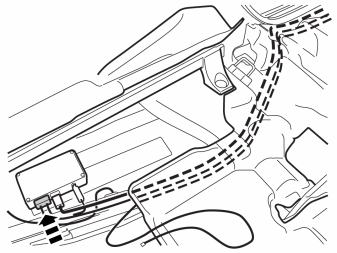

  • Теперь вожмите кабельный наконечник протянутого заземляющего провода в клемму 15 в зеленом разъеме.
  • Вставьте дополнительный замок разъема на место.

IMG-303860

  • Соедините зеленый разъем с электронным блоком управления.

IMG-303861

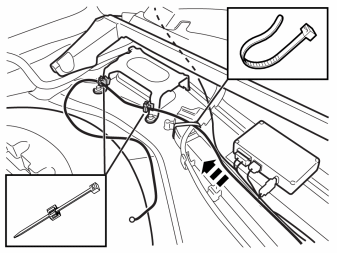

  • Зажмите заземляющий кабель с помощью проволочных замков на задней кромке кабельного канала.
  • Зажмите два проволочных замка кромочными зажимами в ножках кронштейна для электрического стояночного тормоза или медиаплеера и прижмите к ним кабель.

IMG-303863

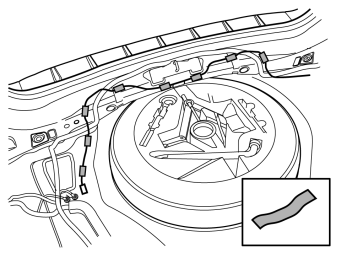

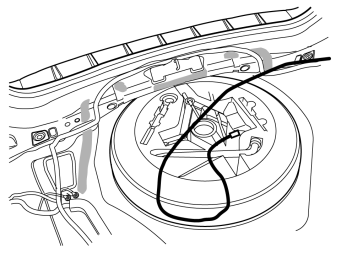

  • С помощью изопропанола очистите промаркированные поверхности заднего лонжерона и пола и вытрите их насухо.

IMG-303865

  • Закрепите кабель с помощью широких кусков серебряной или тканой ленты вдоль заднего лонжерона и к полу.

Примечание: Провод заземления должен прикрепляться к задней поперечине только лентой, он не должен крепиться толстым жгутом проводов.

IMG-303867

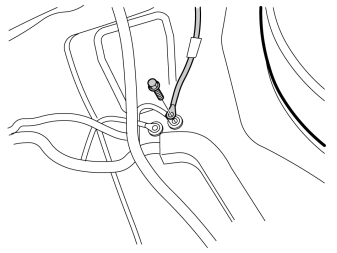

  • Подсоедините глухой кабельный наконечник заземляющего провода к зажиму заземления, расположенному ближе всех к нише для запасного колеса.
  • Затяните заземляющий болт усилием 10 Нм (7.5 фунто-футов).

Касается автомобилей с левосторонним управлением

Иллюстрации A и B
IMG-303868

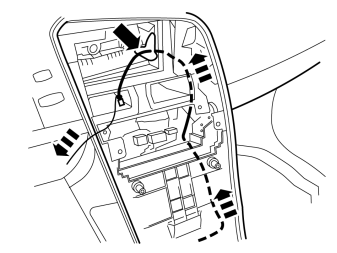

Прокладывание кабельного жгута В/ кабельного жгута С

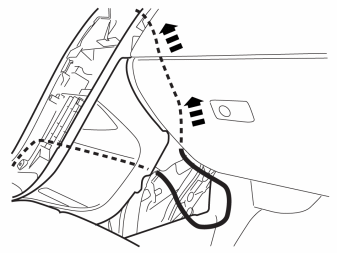

  • Вставьте провод в центральную консоль, затем вверх к отсеку над воздуховыпускным отверстием и наружу через отверстие с правой стороны в отсеке, где должен располагаться дисплей.
  • Примотайте разъем и часть кабеля к проволочной спирали.
  • Проложите кабель (-и) с право стороны в отсек, где располагался медиаплеер.
  • Потяните кабель (-и) вперед.

IMG-303869

Касается автомобилей с правосторонним управлением

Иллюстрации A и B
IMG-303883

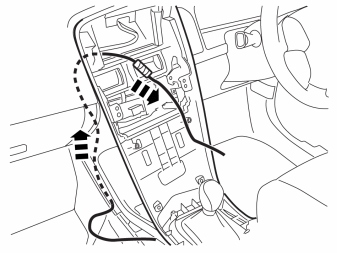

Прокладывание кабельного жгута В/ кабельного жгута С

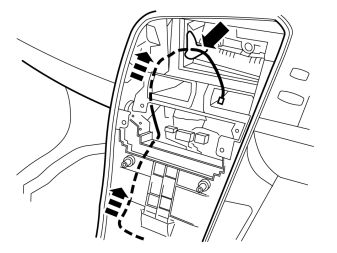

  • Вставьте провод в центральную консоль, затем вверх к отсеку над воздуховыпускным отверстием и наружу через отверстие с левой стороны в отсеке, где должен располагаться дисплей.
  • Примотайте разъем и часть кабеля к проволочной спирали.
  • Проложите кабель (-и) с левой стороны в отсек, где располагался медиаплеер.
  • Потяните кабель (-и) вперед.

IMG-303884

Относится ко всем моделям

IMG-339237

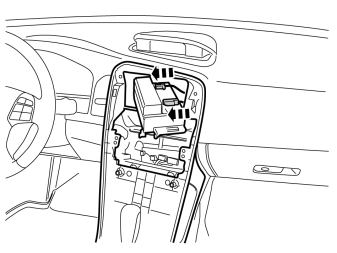

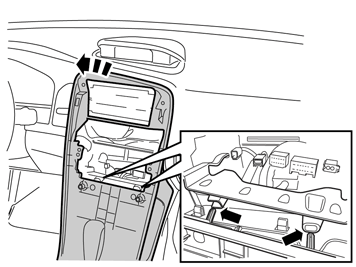

  • Осторожно потяните панель назад, чтобы стали доступны пружинные гайки дисплея.

Примечание: Убедитесь в том, что два установочных штифта (малый рисунок) выходят из своих отверстий и не ломаются, когда панель отгибается назад. Если нужно, нажмите на туннельную и центральную консоль и продвиньте их подальше назад.

IMG-303886

  • Возьмите дисплей из комплекта.
  • Подсоедините разъемы от двух проложенных кабелей от модуля управления и источника питания к дисплею.

IMG-303887

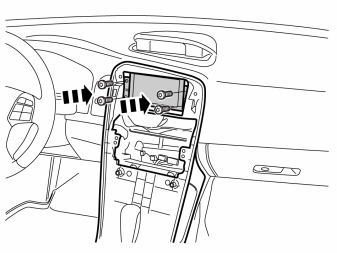

  • Установите дисплей.
  • Возьмите винты из комплекта и затяните дисплей.

Примечание: Не повредите дисплей и панель.

IMG-303888

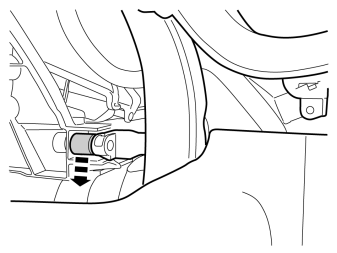

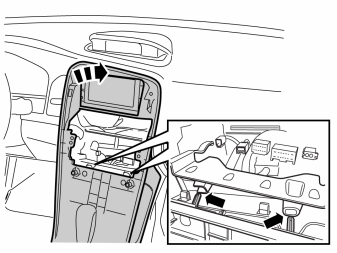

  • Верните панель на место и убедитесь в том, что установочные штифты вошли в соответствующие отверстия.

IMG-303889

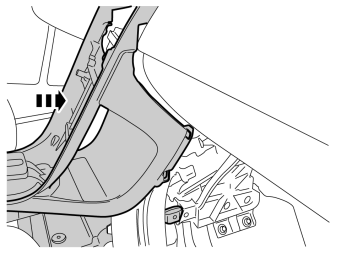

  • Удалите прокладки.

IMG-303890

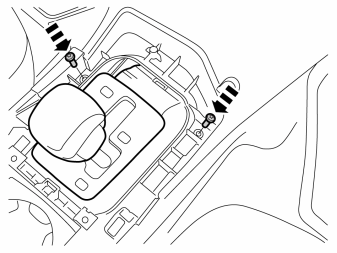

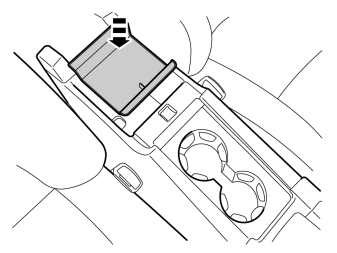

  • Верните центральную консоль на место.

IMG-303891

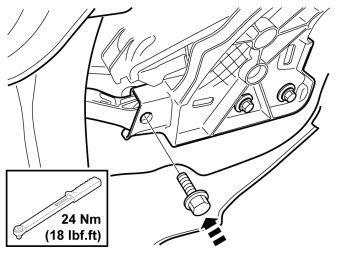

IMG-303892

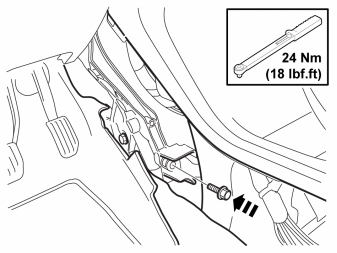

IMG-303893

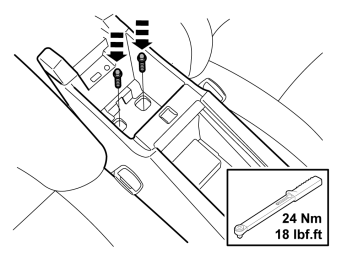

IMG-303894

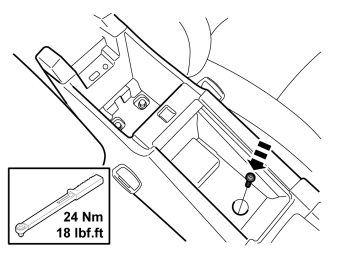

IMG-303895

IMG-303896

IMG-303897

Иллюстрации A и B
IMG-282557

  • Возьмите панель с CCM и введите провода в консоль туннеля.
  • Поместите ее у верхней кромки и прикрепите с помощью зажимов на задней кромке.
  • Надавив, закрепите панель в центральной консоли. Проследите, чтобы все зажимы закрепились.

IMG-282558

IMG-282559

IMG-303943

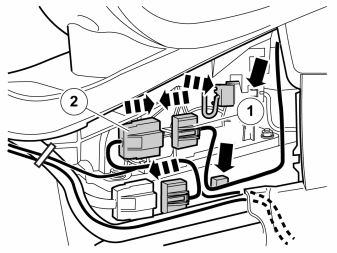

  • Соедините разъем (1), который был отсоединен от левой стороны туннельной консоли, с соответствующим разъемом (2) в проложенном соединительном кабеле.
  • Прикрепите зажимы к кабельному жгуту в туннельной консоли.
  • Подсоедините остающиеся контактные разъемы друг к другу.
  • Оберните свободные разъемы вспененной лентой и поместите их внутрь ковриков, так чтобы они не двигались.

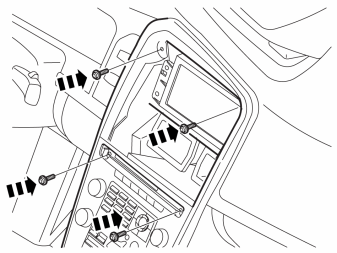

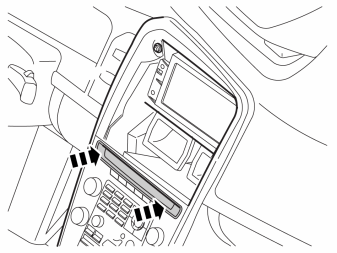

  • Закрепите длинные кабели на имеющемся кабельном жгуте с помощью проволочных замков из комплекта.

IMG-303965

IMG-303966

IMG-282566

IMG-282564

IMG-282565

Иллюстрации A и B
IMG-303983

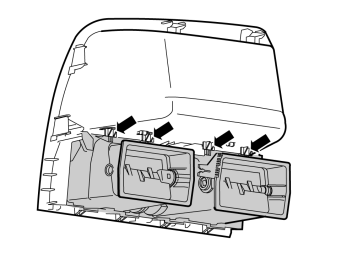

Замена панели для вентиляционного отверстия

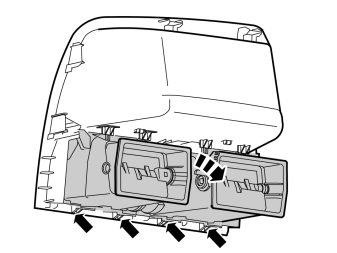

  • Затолкните фиксаторы с помощью маленькой отвертки.
  • Загните воздушное сопло и открепите его от четырех монтажных проушин у нижней кромки панели.

IMG-303984

IMG-303985

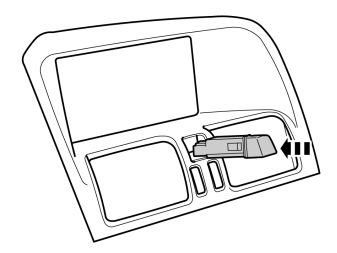

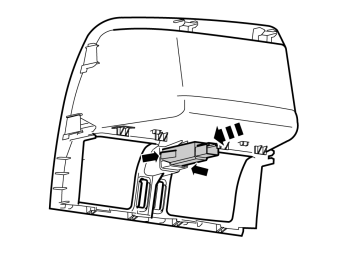

  • Вдавите фиксаторы на аварийной кнопке и вытащите кнопку.
  • Отложите панель и возьмите новую из комплекта.

IMG-303987

IMG-303988

IMG-282568

  • Подсоедините контактный разъем к свету аварийной сигнализации.

IMG-282569

  • Надавив, зафиксируйте панель. Убедитесь, что все сопла зашли в воздушные каналы приборной панели и все зажимы и стопоры зафиксировались.

IMG-282567

  • Установите панель туннельной консоли на обеих сторонах.

IMG-255787

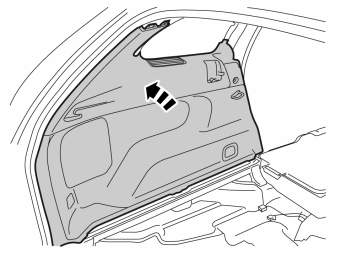

IMG-304003

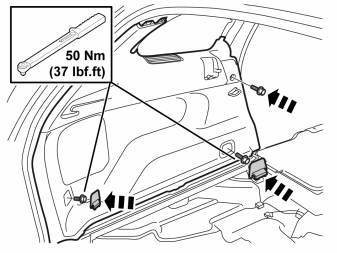

IMG-304005

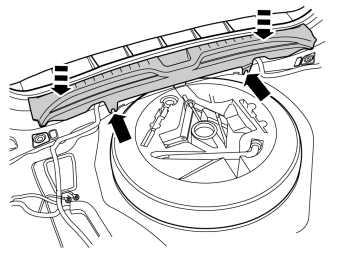

IMG-304007

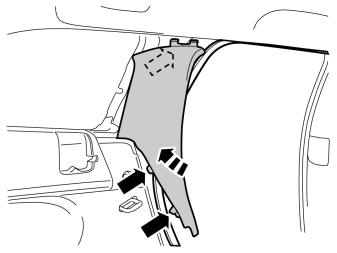

IMG-304008

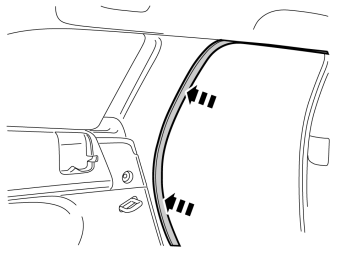

IMG-304009

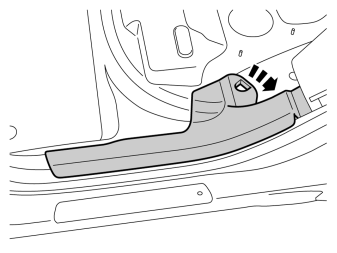

IMG-268064

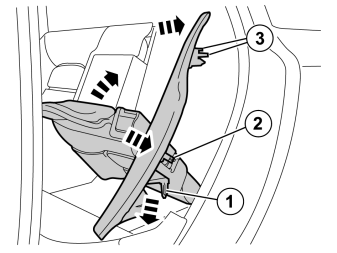

IMG-268106

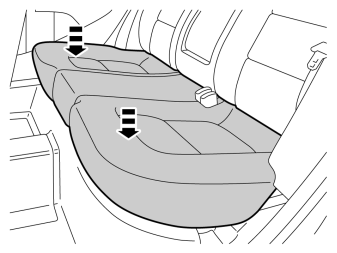

IMG-268107

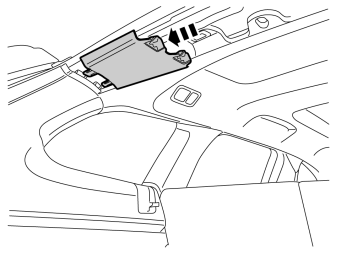

IMG-304010

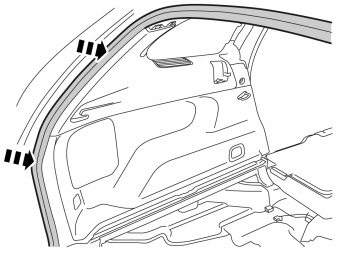

IMG-304011

IMG-304012

IMG-304013

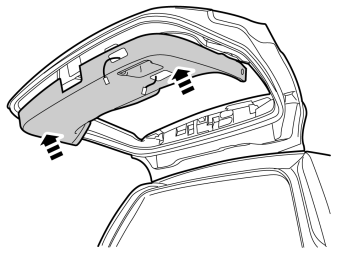

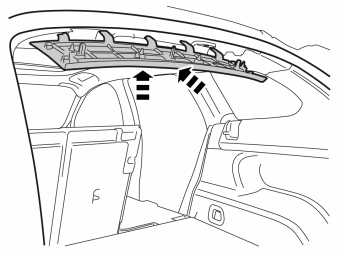

  • Установите новые зажимы в нижнюю панель.
  • Вытяните кабели для освещения и контакт для устройства открывания двери через отверстие в панели.
  • Если автомобиль укомплектован антенной KV, соедините соответствующий разъём.
  • Надавив, закрепите панель и проследите, чтобы все зажимы закрепились.

Касается автомобилей с электрическим устройством открывания крышки багажника

IMG-304014

IMG-304015

Относится ко всем моделям

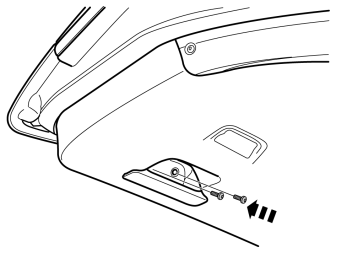

IMG-304016

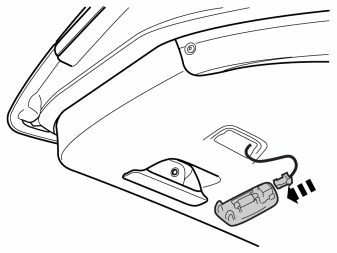

IMG-304017

IMG-304018

IMG-304019

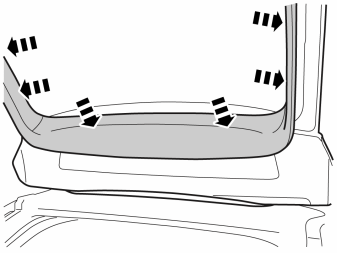

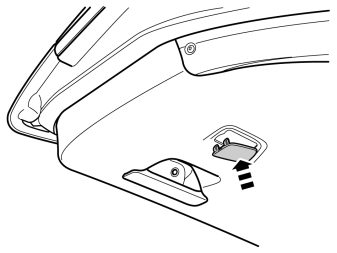

  • Проверьте, чтобы все зажимы были не повреждены и установлены надлежащим образом. Замените поврежденные зажимы.

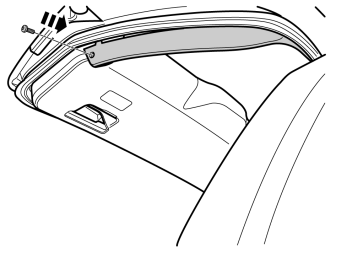

  • Установите верхнюю панель на место, надавив сначала на верхнюю кромку, а затем на бока, одновременно подгоняя нижнюю панель.

Примечание: Убедитесь в том, что зажимы совпадают с соответствующими отверстиями.

IMG-304020

IMG-291605

IMG-291606

IMG-336901

  • Присоедините на место отрицательный провод аккумуляторной батареи

IMG-336904

Внимание: Когда зажигание включается первый раз после отсоединения аккумулятора, это необходимо выполнять, находясь вне автомобиля - протяните руку и избегайте рабочей зоны подушек безопасности.

  • Установите ключ зажигания в положение II.

IMG-242268

  • Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

IMG-336903

Выполните проверку работоспособности, как указано ниже

  • Включите заднюю передачу.
  • Активируйте экран RTI.
  • Подождите, пока на экране не появится сообщение "Update Environment".
  • Следуйте инструкциям, которые появляются на экране
  • Выключите зажигание минимум на 10 секунд.
  • Включите зажигание
  • Активируйте экран RTI
  • Проверьте, чтобы опорные линии были показаны на экране и чтобы они реагировали на движения рулевого колеса.

IMG-242268

  • Проверьте положение камеры, используя программу калибровки. См. VIDA в "Диагностика/Автомобильная коммуникация/Расширенная".
Помогла статья?

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
