Система помощи при парковке, камера, широкоугольная спереди (2010, 2011)

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

• Отсоедините возможный контактный разъем/контактные разъемы.

• Освободите уплотняющую накладку.

Осторожно: Переднюю и верхнюю панель порога следует демонтировать как единое целое.

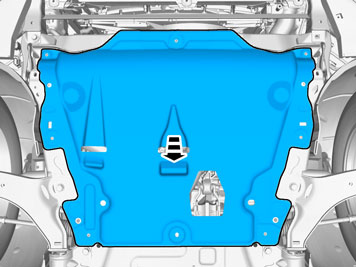

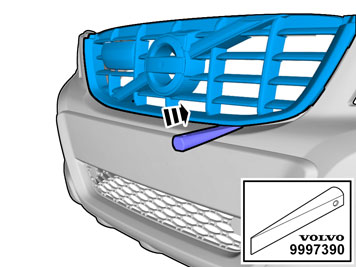

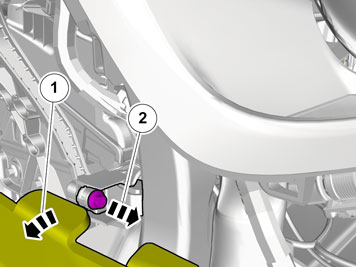

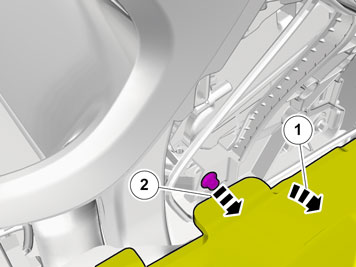

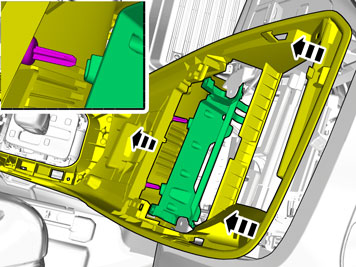

• Снимите панель.

• Отсоедините контактный разъем.

• Освободите крючки.

Примечание: Одна сторона за один раз.

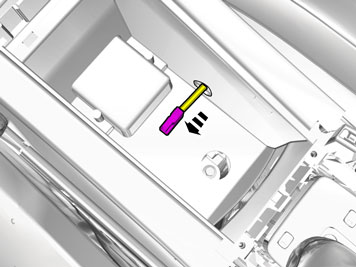

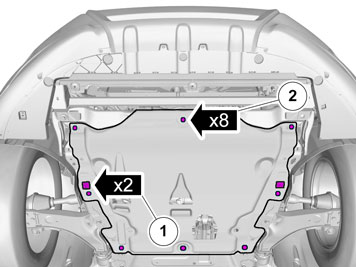

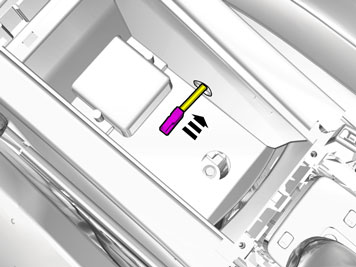

• Выверните винты.

• Выверните винты.

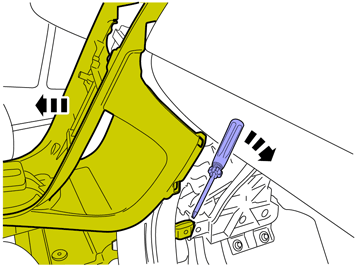

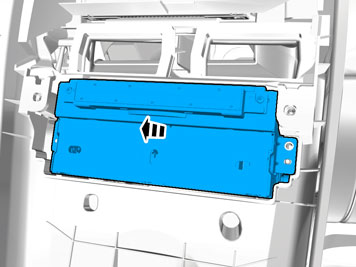

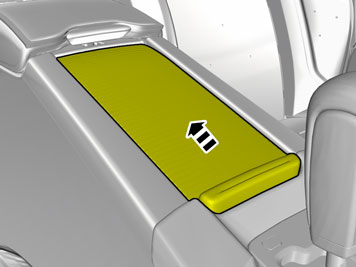

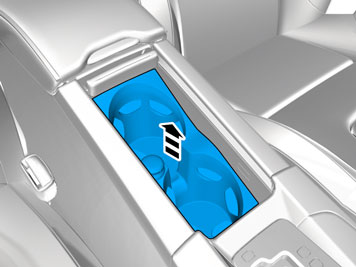

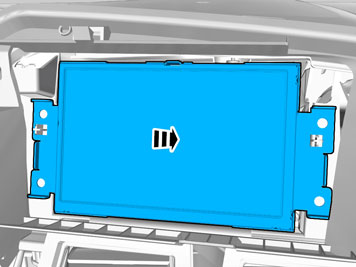

• Снимите панель.

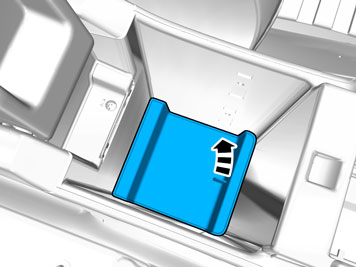

• Снимите панель.

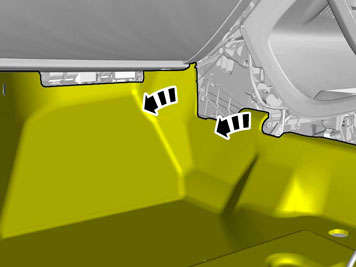

• Отогните в сторону напольный коврик.
• Отцепите зажим/зажимы.

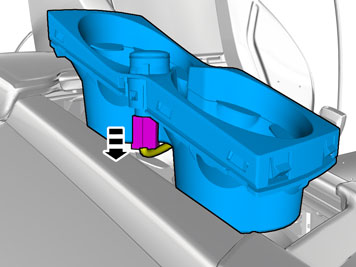

• Отсоедините контактный разъем.

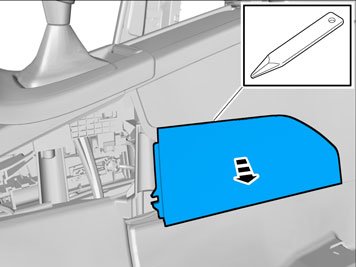

• Снимите панель.

Касается автомобилей с динамической подвеской

• Отсоедините контактный разъем.

Касается автомобиля с автоматической коробкой передач

• Отсоедините механизм блокировки передач.

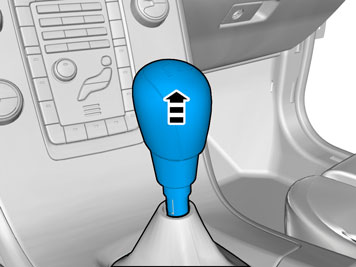

• Переведите рычаг переключения передач в положение "D".

Касается автомобилей с механической коробкой передач

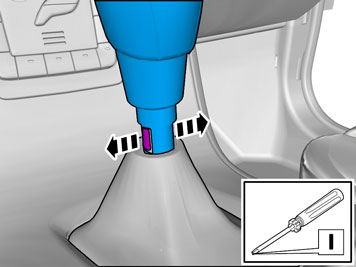

• Освободите блокировку, которая расположена внутри манжеты. Потяните фиксирующую втулку и манжету вниз. Будьте осторожны, чтобы не манжета освободилась из блокировки.

• Освободите блокировку.

Касается всех автомобилей

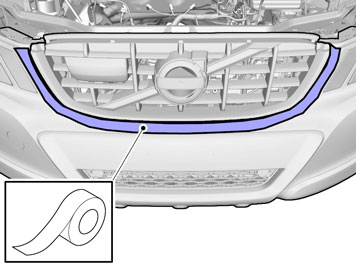

• Используйте соответствующую клейкую ленту, чтобы защитить компонент.

• Отсоедините контактный разъем.

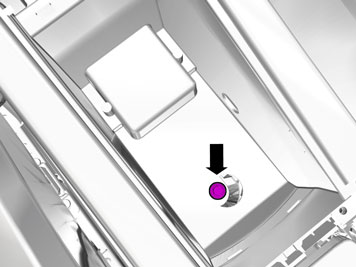

• Выверните винты.

• Установите винты на место.

• Подсоедините контактный разъем.

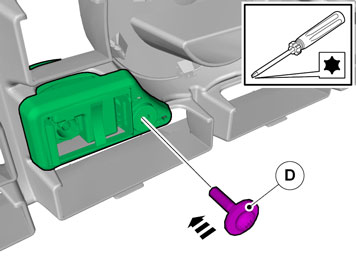

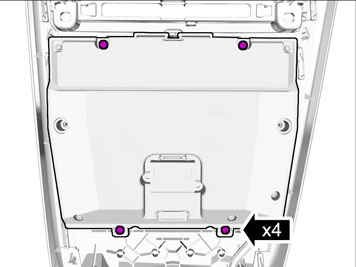

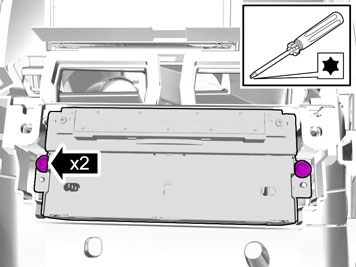

• Выверните винты.

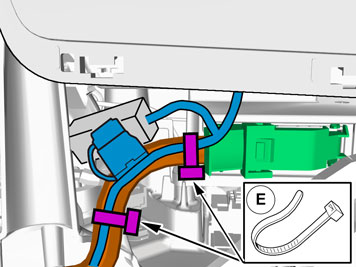

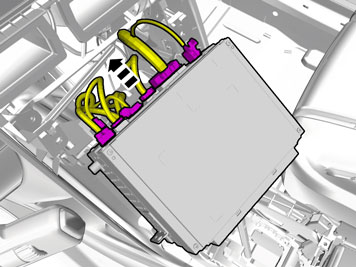

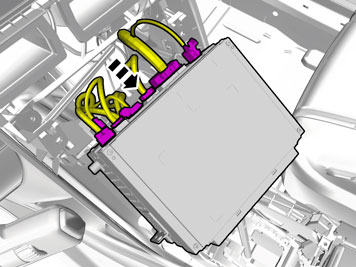

• Освободите контактные разъемы. Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Выверните винты.Момент затяжки: 24 Нм

• Отсоедините возможный контактный разъем/контактные разъемы.

• Выверните винт.Момент затяжки: 24 Нм

• Отогните в сторону напольный коврик.
• Выверните винт.Момент затяжки: 24 Нм

• Отогните в сторону напольный коврик.
• Выверните винт.Момент затяжки: 24 Нм

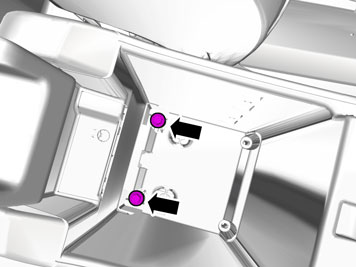

• Выверните винты.

• Освободите контактные разъемы. Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Оторвите избыток ленты из пеноматериала.

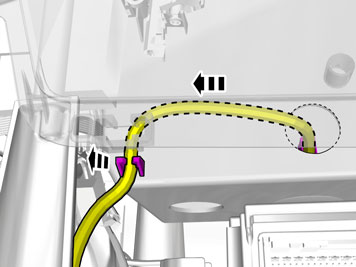

• Убедитесь в том, что никакая часть жгута проводки не защемляется.

• Убедитесь, что провод протянут так, что он не соприкасается с какими-либо движущимися частями.

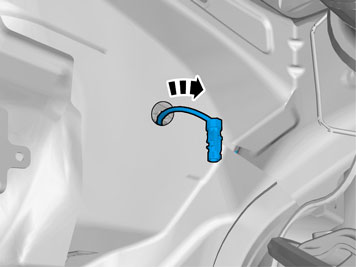

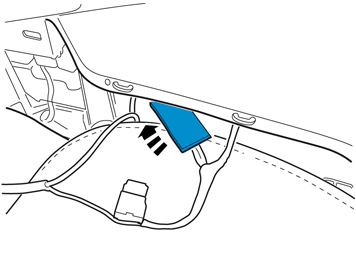

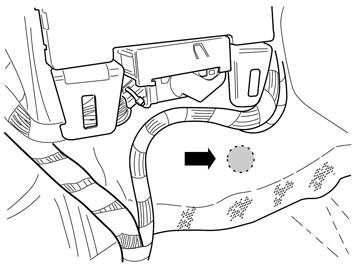

• Найдите резиновый проход под толстым изолирующим ковриком и отожмите его наружу.

Примечание: Разместите длинную втулку инструмента между кузовом и изоляцией, чтобы позднее облегчить протягивание проводки.

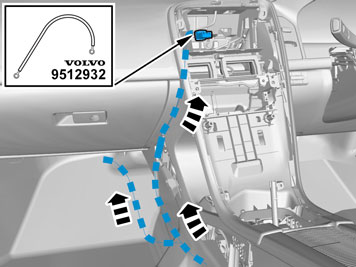

• Проведите контактную колодку через отверстие для резиновой втулки.

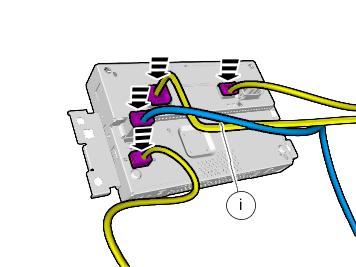

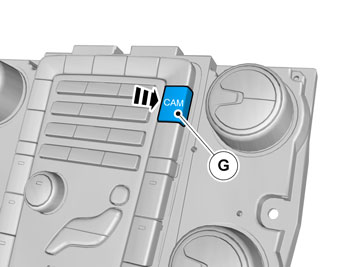

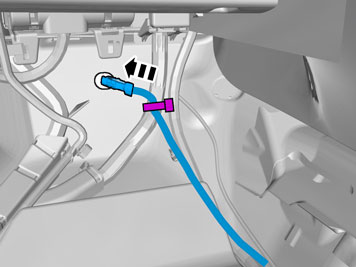

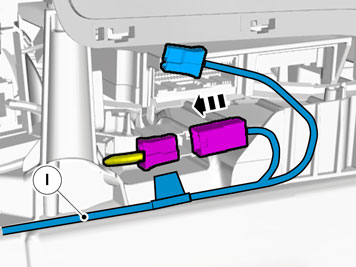

• Подсоедините контактные разъемы. Количество контактных разъемов может различаться в зависимости от уровня оснащения автомобиля.

• Установите винты на место.

• Подсоедините контактные разъемы.

• Установите винты на место.

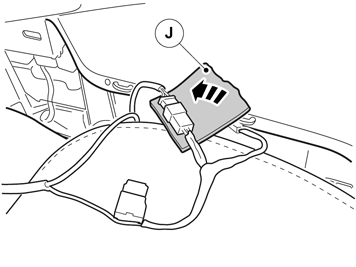

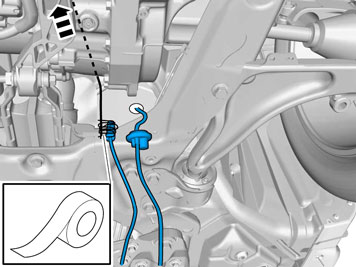

• Используйте соответствующую клейкую ленту, чтобы защитить компонент.

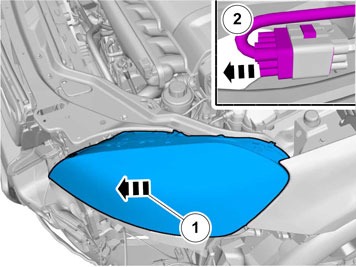

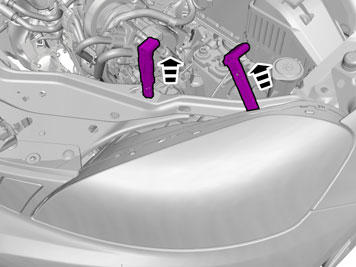

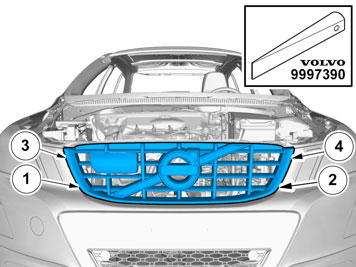

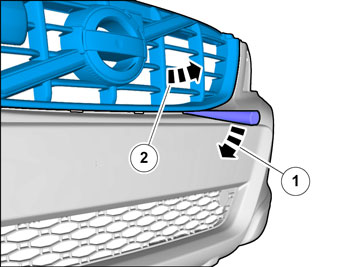

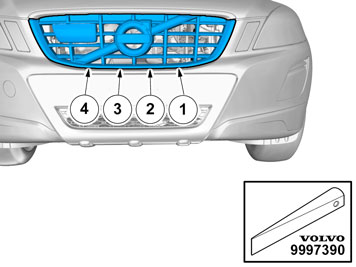

• Осторожно отсоедините деталь.

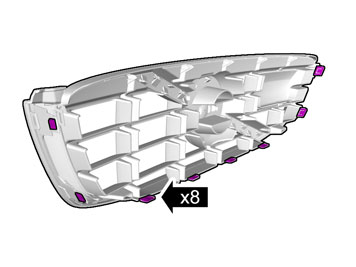

• Снимите зажимы.

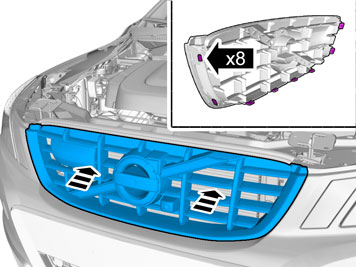

• Выверните винты.

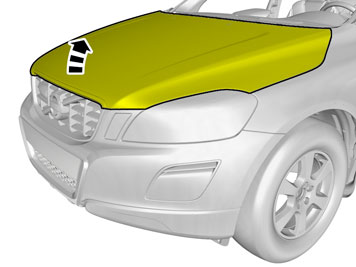

• Найдите отверстие для резинового прохода на стенке торпеды.

Примечание: На определенных моделях оно может быть покрыто теплоизоляцией.

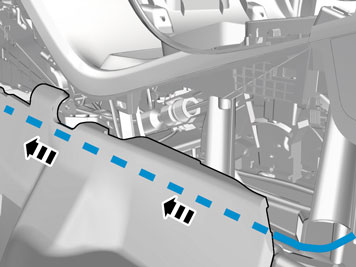

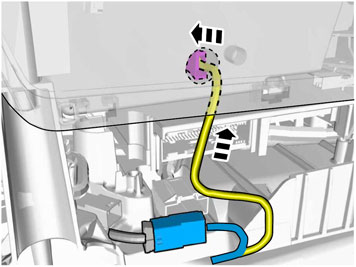

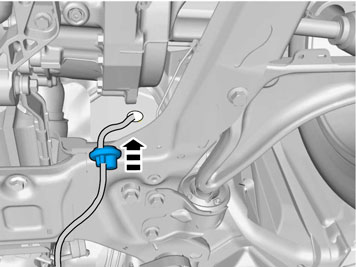

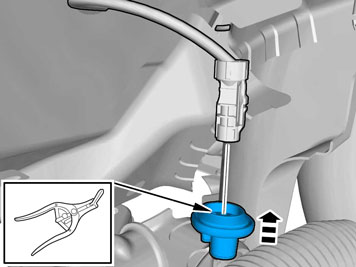

• Протяните провод.

Примечание: Не расширяйте отверстие больше, чем требуется, чтобы продеть контакт - резиновая втулка может легко треснуть.

• Используйте: Низкотемпературную консистентную смазку 1161427

Автомобиль с дизельным двигателем или 6-цил. бензиновым двигателем

Относится ко всем моделям

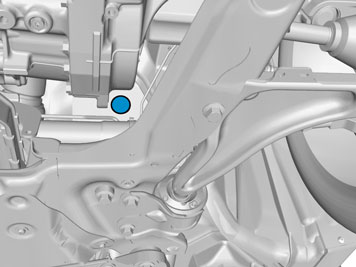

• Снимите гайки.

Примечание: Пока не затягивайте зажим.

Осторожно: Проводка должна размещаться так, чтобы не она повреждалась вследствие воздействия тепла или износа.

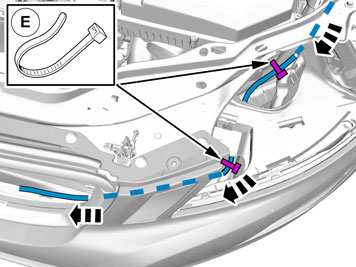

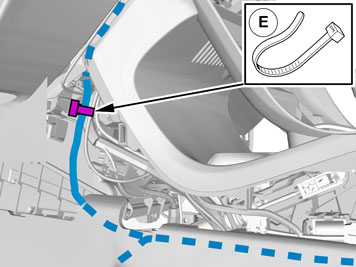

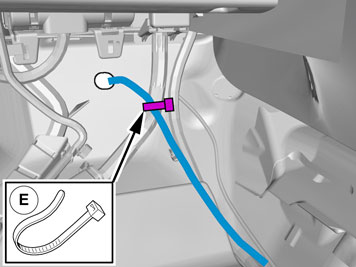

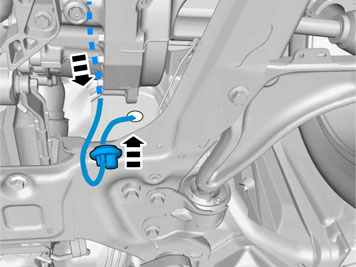

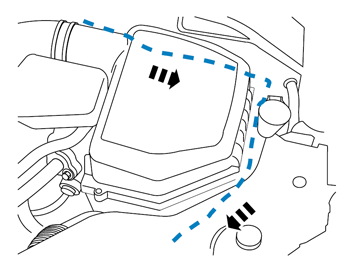

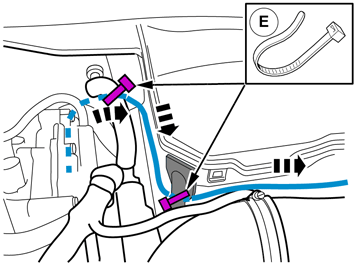

• Затяните провод к имеющемуся жгуту проводки.

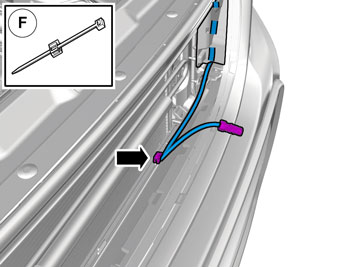

• Основательно затяните зажим.

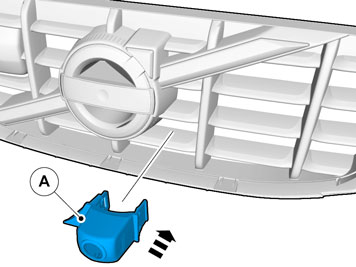

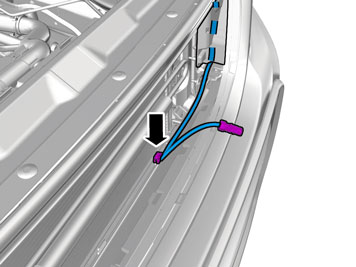

• Снимите защиту линзы для камеры.

• Установите уплотнительное кольцо.

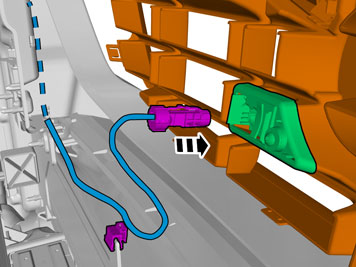

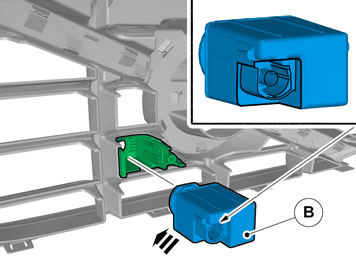

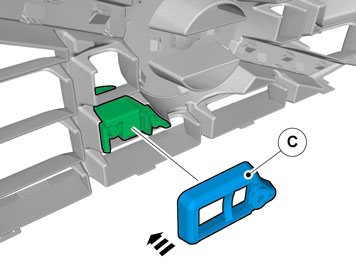

• Убедитесь при монтаже, что камера устанавливается в правильном направлении.

• Введите провод в салон, отрегулируйте длину провода в моторном отсеке и прижмите резиновую втулку. Разместите возможную лишнюю длину за ковриком пола.

Осторожно: Основательно затяните зажимы.

• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
