Система помощи при парковке, камера, широкоугольная, передняя

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем отсоединять разъемы или снимать другое электрооборудование.

• Отсоедините возможный контактный разъем/контактные разъемы.

• Освободите уплотняющую накладку.

Осторожно: Переднюю и верхнюю панель порога следует демонтировать как единое целое.

• Снимите панель.

• Отсоедините контактный разъем.

• Освободите крючки.

Примечание: Одна сторона за один раз.

• Выверните винты.

• Выверните винты.

• Снимите панель.

• Снимите панель.

• Отогните в сторону напольный коврик.
• Отцепите зажим/зажимы.
• Отсоедините контактный разъем.

• Снимите панель.

Касается автомобилей с шасси 4C

• Отсоедините контактный разъем.

Касается автомобиля с автоматической коробкой передач

• Отсоедините механизм блокировки передач.
• Переведите рычаг переключения передач в положение "D".

Касается автомобилей с механической коробкой передач

• Освободите блокировку, которая расположена внутри манжеты. Потяните фиксирующую втулку и манжету вниз. Будьте осторожны, чтобы не манжета освободилась из блокировки.

• Освободите блокировку.

Касается всех автомобилей

• Используйте соответствующую клейкую ленту, чтобы защитить компонент.

• Отсоедините контактный разъем.

• Выверните винты.

• Установите винты на место.

• Подсоедините контактный разъем.

• Выверните винты.

• Освободите контактные разъемы. Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Выверните винты.Момент затяжки: 24 Нм

• Отсоедините возможный контактный разъем/контактные разъемы.

• Выверните винт.Момент затяжки: 24 Нм

• Отогните в сторону напольный коврик.
• Выверните винт.Момент затяжки: 24 Нм

• Отогните в сторону напольный коврик.
• Выверните винт.Момент затяжки: 24 Нм

• Выверните винты.

• Освободите контактные разъемы. Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Оторвите избыток ленты из пеноматериала.

• Убедитесь в том, что никакая часть жгута проводки не защемляется.

• Убедитесь, что провод протянут так, что он не соприкасается с какими-либо движущимися частями.

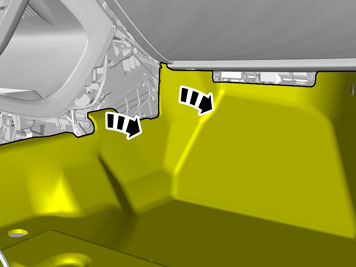

• Найдите резиновый проход под толстым изолирующим ковриком и отожмите его наружу.

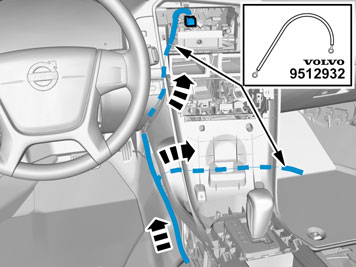

Примечание: Разместите длинную втулку инструмента между кузовом и изоляцией, чтобы позднее облегчить протягивание проводки.

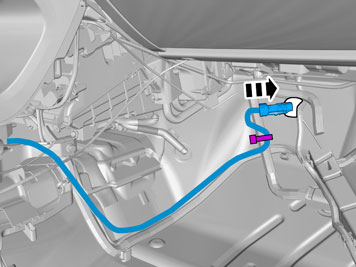

• Проведите контактную колодку через отверстие для резиновых втулок.

• Подсоедините контактные разъемы. Количество контактных разъемов может различаться в зависимости от уровня оснащения автомобиля.

• Установите винты на место.

• Подсоедините контактные разъемы.

• Установите винты на место.

• Используйте соответствующую клейкую ленту, чтобы защитить компонент.

• Осторожно отсоедините деталь.

• Снимите зажимы.
• Выверните винты.

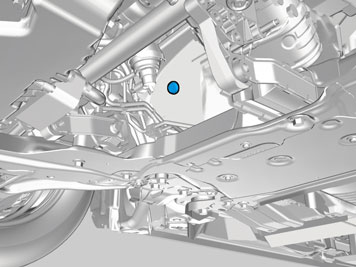

• Найдите отверстие для резинового прохода на стенке торпеды.

Примечание: На определенных моделях оно может быть покрыто теплоизоляцией.

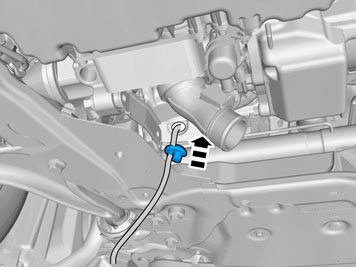

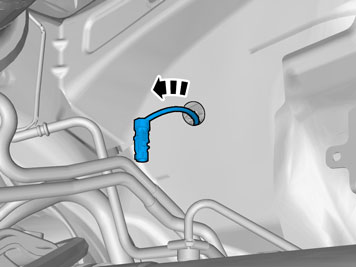

• Протяните провод.

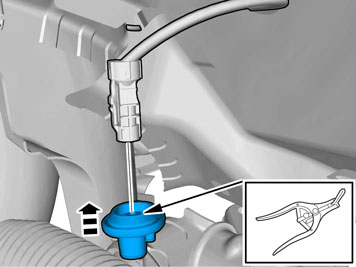

Примечание: Не расширяйте отверстие больше, чем требуется, чтобы продеть контакт - резиновая втулка может легко треснуть.

• Используйте: Низкотемпературную консистентную смазку 1161427

Касается автомобилей с дизельным двигателем и 6-цил. бензиновым двигателем

Относится ко всем моделям

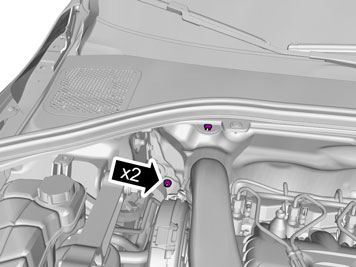

• Снимите гайки.

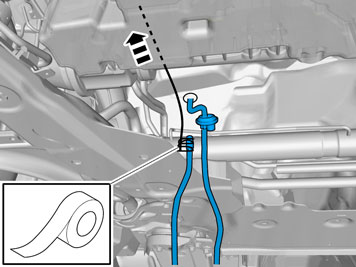

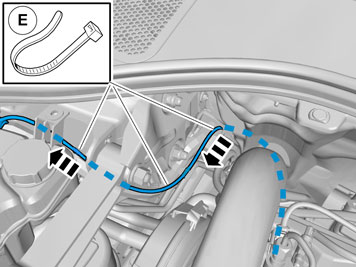

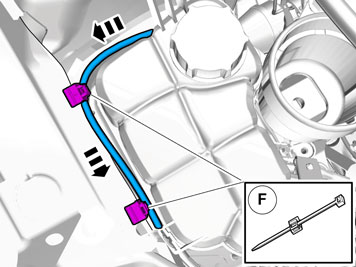

• Затяните жгут проводки к имеющемуся жгуту проводки.

Примечание: Пока не затягивайте зажимы.

Осторожно: Проводка должна размещаться так, чтобы не она повреждалась вследствие воздействия тепла или износа.

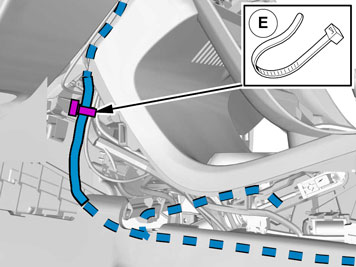

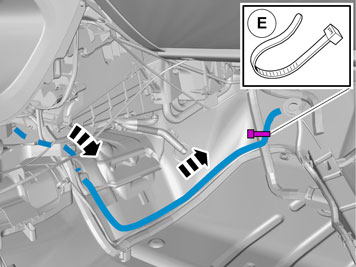

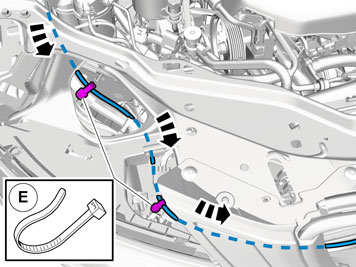

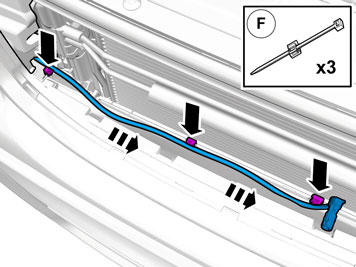

• Затяните провод к имеющемуся жгуту проводки.

• Основательно затяните зажимы.

Примечание: Снимите защиту линзы для камеры.

• Установите уплотнительное кольцо.

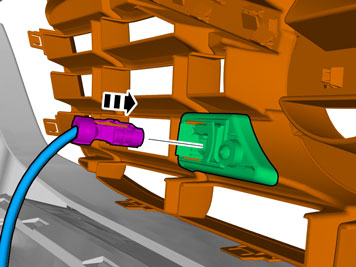

Примечание: Убедитесь, что камера монтируется в правильном направлении.

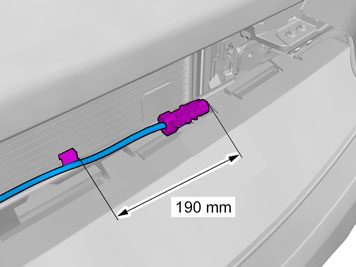

• Введите провод в салон. Отрегулируйте длину провода в моторном отсеке и прижмите резиновую втулку. Разместите возможную лишнюю длину за ковриком пола.

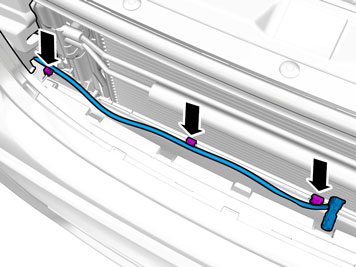

Осторожно: Основательно затяните зажимы.

• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
