Применимость

Модель Двигатель Год
XC90 2007–2015

Примечание: Для автомобилей со вспомогательным электронным модулем (AEM) должен быть заменен существующий жгут проводов между вспомогательным электронным модулем (AEM) и задним электронным модулем (REM) (этапы 51-66). На изображении комплекта новый жгут проводов имеет метку (A).

Установка камеры

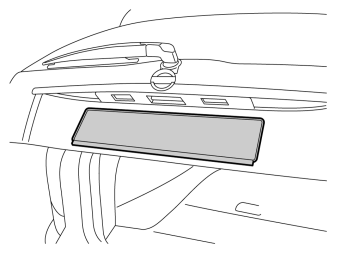

IMG-242207

  • Снимите номерной знак и его держатель.

IMG-242208

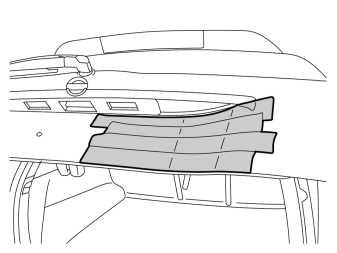

  • Прикрепите пленку на крышку багажника, чтобы защитить полировку.

IMG-242209

  • Расположите шаблон, как показано на иллюстрации.

IMG-242210

  • Очертите по шаблону внутренний прямоугольник.

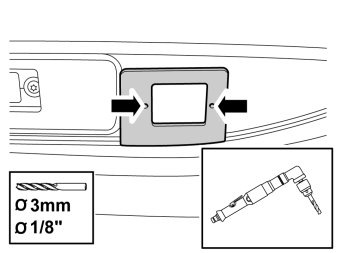

IMG-242211

  • Используя короткое сверло, просверлите отверстия по шаблону.

Примечание: Не сверлите через шаблон.

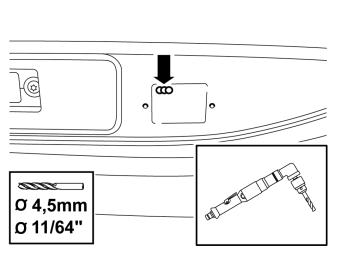

IMG-242212

  • Просверлите три перекрывающиеся отверстия, как показано на иллюстрации.

Примечание: Используйте короткое сверло.

IMG-242213

  • Сделайте вырез вдоль внутренней части разметки. Разметка должна оставаться видимой.
  • Очистите пропилы пылесосом.

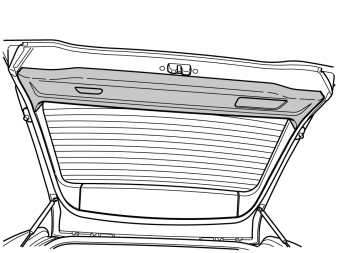

IMG-242214

  • Полностью откройте крышку багажника.

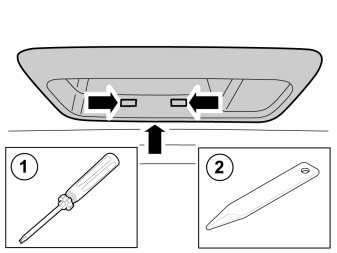

IMG-242215

  • Снимите окаймление вокруг ручки, вдавив два фиксатора отверткой (1) и одновременно поддев внешний край инструментом-уплотнителем (2).

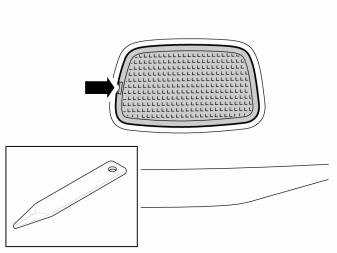

IMG-242216

  • Снимите лампу.
  • Отсоедините контактный разъем.

IMG-242218

  • Выверните винты.

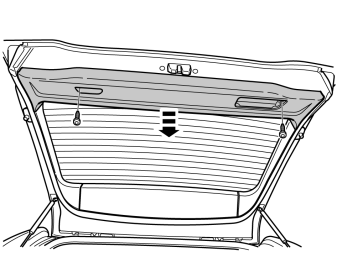

  • Вытащите панель вниз до тех пор, пока не освободятся все зажимы.

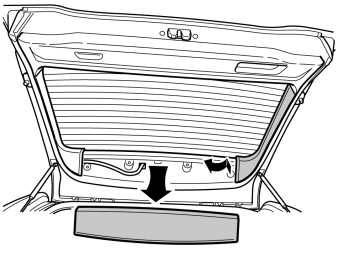

IMG-242219

  • Снимите центральную панель и правую боковую панель.

IMG-242220

  • Нанесите разметку и просверлите кольцевой пилой, как показано на иллюстрации.
  • Очистите пылесосом.

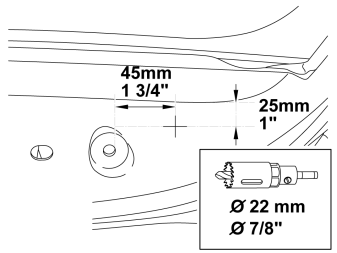

IMG-242221

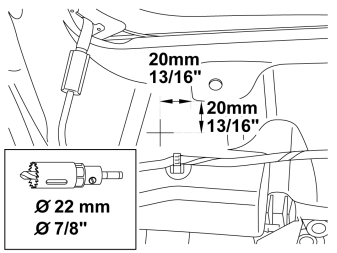

  • Нанесите разметку и просверлите кольцевой пилой, как показано на иллюстрации.
  • Очистите пылесосом.

IMG-242222

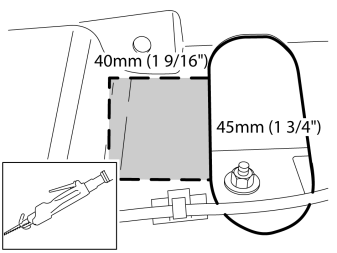

Применяется к автомобилям без демпфера колебаний

  • Нанесите разметку и выпилите отверстие, как показано на иллюстрации.
  • Очистите пылесосом.

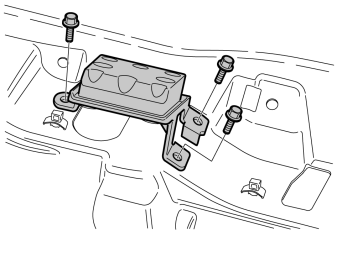

IMG-246926

Применяется к автомобилям с установленным демпфером колебаний

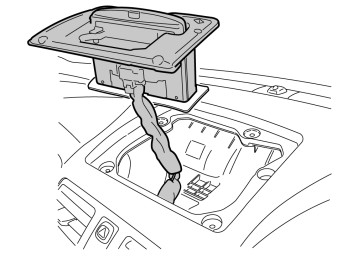

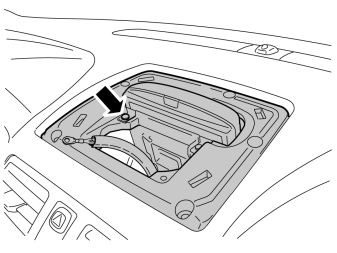

  • Снимите демпфер колебаний, вывернув три винта.

R8504201

  • Удалите крышки в задней панели крыши и выверните винты под ними.
  • Осторожно подденьте панель за задний край. Используйте пластиковый инструмент-уплотнитель.
  • Вытащите задний край панели вниз до тех пор, пока не освободятся четыре зажима в верхней части.
  • Если автомобиль оснащен освещением в панели, отсоедините контактный разъем от панели.
  • Потяните панель назад, чтобы ее освободить.

IMG-242224

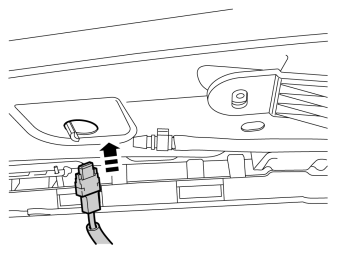

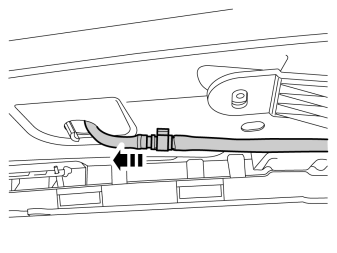

  • Отсоедините шланг омывателей.

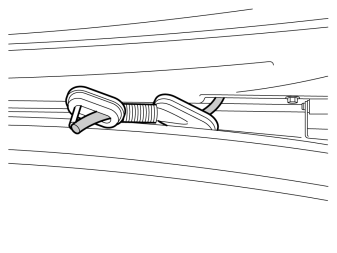

IMG-242225

  • Раскрепите резиновый проход и вытащите шланг омывателей.

IMG-242226

  • Возьмите конец, который имеет вспененное покрытие примерно 100 мм на кабеле к объективу камеры, и пропустите в отверстие.

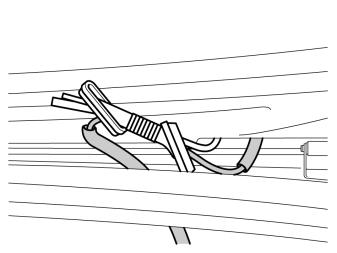

IMG-242227

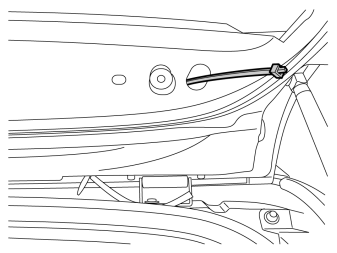

  • Вставьте кабель, пропустив через резиновую изолирующую втулку. Конец изолирующей втулки, на котором имеется буртик, должен сидеть в кузове, а часть без буртика должна находиться в багажном отсеке. Резиновая изолирующая втулка должна сидеть на той части кабеля, которая не имеет вспененного покрытия.

IMG-242228

  • Пропустите провод или кабель через высверленное отверстие вниз к шлангу омывателей.

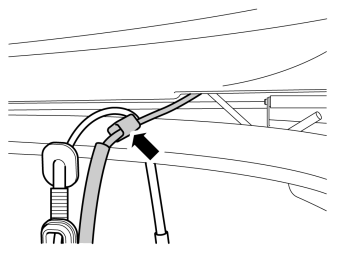

IMG-242230

  • Кабель к камере закрепите пленкой на проводе или кабеле, который пропущен через отверстие.

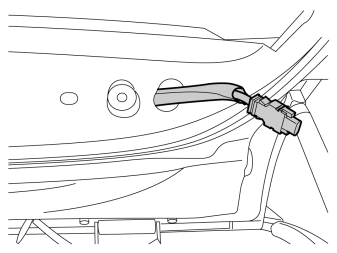

IMG-242231

  • Проложите кабель, пропустив его через отверстие.

IMG-242232

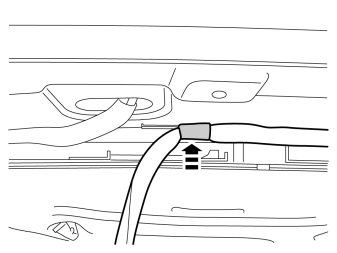

  • Вдавите зажим кабеля в отверстие. Если отверстие занято, прикрепите его кабельной стяжкой к существующему кабелю.

IMG-242233

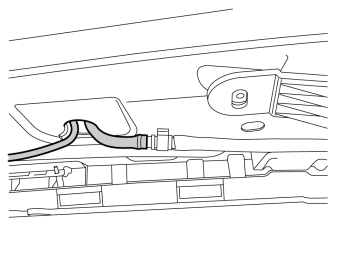

  • Установите на место резиновый проход и отрегулируйте длину кабеля от зажима до резинового прохода.

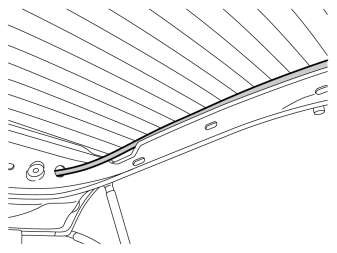

IMG-242234

  • Проложите кабель между задним стеклом и крышкой, как показано на иллюстрации.

IMG-242235

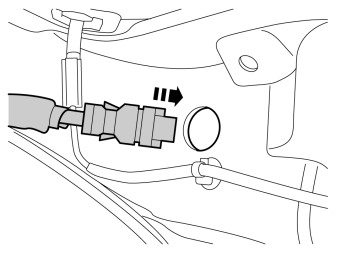

  • Пропустите кабель через отверстие.

IMG-242236

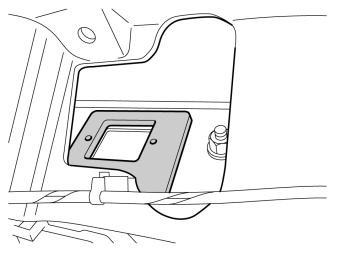

  • Поместите шаблон над отверстием для объектива камеры (внутри крышки).

Примечание: Расположите его так же / в таком же направлении, как при разметке отверстия в разделе 4.

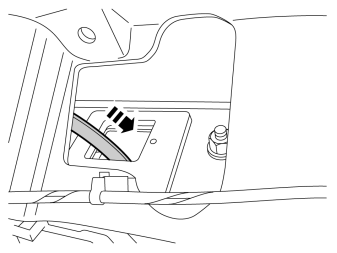

IMG-242237

  • Проложите кабель через шаблон и отверстие.

IMG-242238

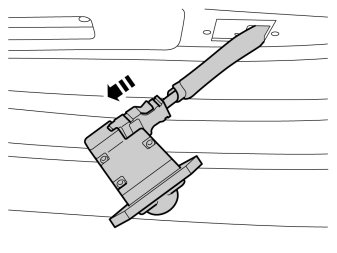

  • Подсоедините кабельный разъем на объективе камеры.

IMG-242239

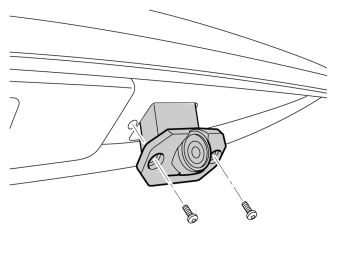

  • Полностью вкрутите правый винт в камеру.
  • Приложите шаблон так, чтобы правое отверстие в шаблоне находилось непосредственно над правым отверстием в крышке.Удерживайте шаблон в заданном положении (внутри отверстия в крышке) и одновременно затяните правый винт камеры, чтобы он закрепился.
  • Совместите левые отверстия друг с другом, вставьте винт и затяните камеру.

Багажный отсек, подготовка

IMG-242240

Применяется к автомобилям с двумя рядами сидений

  • Сложите люк пола (1). Если люк пола оснащен держателем пакетов для бакалейных товаров, то держатель крепится стяжками с обоих концов отсека для принадлежностей. Отсоедините стяжки.
  • Уберите отсек для принадлежностей под люком пола.
  • Снимите люк пола, для чего согните его до почти полностью закрытого положения и вытягивайте его назад из креплений до тех пор, пока он не освободится.

Применяется к автомобилям с тремя рядами сидений и встроенным держателем хозяйственной сумки на оборотной стороне люка пола

  • Сложите люк пола (1).
  • Отсоедините две стяжки на панели под этим. Поднимите вверх задний край панели, сложите люк пола назад в направлении панели и поднимите люк пола вместе с панелью.

Применяется к автомобилям с тремя рядами сидений без встроенного держателя хозяйственной сумки

  • Сложите люк пола (1) с заднего края и поднимите его.

R3100130

  • Сдвиньте сиденье водителя от заднего края полностью вперед и затем полностью вверх.
  • Выверните три винта в держателе аккумуляторной батареи. Поднимите аккумуляторную батарею из держателя.
  • Снимите крышку аккумуляторной батареи.

IMG-246024

  • Поверните ключ зажигания в положение 0.
  • Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

IMG-242241

  • Снимите люк с левой стороны багажного отсека.

IMG-242242

  • Снимите панель.

R3903738

  • Оттяните резиновую прокладку на задней кромке дверного проема левой задней двери напротив панели левой задней стойки кузова.
  • Осторожно подденьте панель левой задней стойки кузова по бокам в верхней части. Используйте пластиковый инструмент-уплотнитель. Затем потяните до тех пор, пока не освободятся три зажима на внутренней стороне. Не повредите верхнюю отделку или панель.
  • Если установлено контактное гнездо для наушников, отсоедините его контактный разъем.
  • Снимите панель, слегка потянув ее вверх и отцепив от боковой панели.

R8504123

  • Осторожно ослабьте крепление панели задней стойки кузова-универсала. Начните с верхней части и продолжайте книзу до тех пор, пока не освободятся три зажима на внутренней стороне.
  • Отсоедините контактный разъем на панели задней стойки кузова-универсала (если на автомобиле имеется динамик в задней стойке, то контактный разъем находится на динамике).
  • Снимите панель, слегка потянув ее вверх и отцепив от боковой панели.

R8504313

  • Отогните проушину крепления груза.

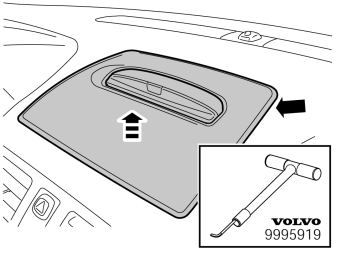

  • Возьмите чертилку или специальный инструмент, номер детали9995919, и вставьте загнутый кончик в отверстие в верхней кромке крышки.
  • Покрутите чертилкой, чтобы подцепить заднюю часть крышки (1) и, вытянув, освободить ее. Это следует проделать как с передними, так и с задними проушинами крепления груза.

R8504315

Применяется к автомобилям с двумя рядами сидений

  • Выверните винты (2) в проушинах крепления груза.
  • Снимите крышку (3), поддев ее с помощью инструмента-уплотнителя или небольшой отверткой.
  • Выверните винты (4).
  • Снимите панель, слегка потянув верхний край, для того чтобы освободить зажимы на внутренней стороне. Тяните панель прямо вверх.

R8504316

  • Сложите левое сиденье в третьем ряду сидений.
  • Выверните винты (2) в проушинах крепления груза.
  • Снимите крышку (3), поддев ее с помощью инструмента-уплотнителя или небольшой отверткой.
  • Выверните винты (4).
  • Извлеките зажим (5) в нижней части отсека для принадлежностей.
  • Снимите панель, слегка потянув верхний край, для того чтобы освободить зажимы на внутренней стороне. Тяните панель прямо вверх.

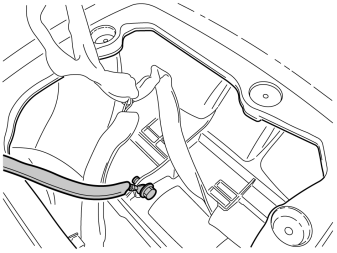

IMG-242243

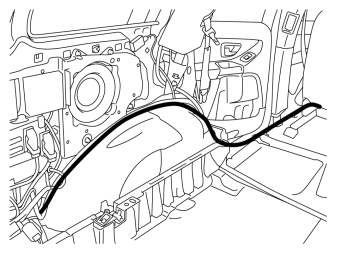

  • Проложите кабель, как показано на иллюстрации, вниз до пола.

Подготовка, пассажирский салон

IMG-242244

  • Вставьте отвертку в отверстие (1) на штанге сиденья и вдавите защелку. Переместите штангу назад, работая как рычагом отверткой между направляющей салазок сиденья и штангой.

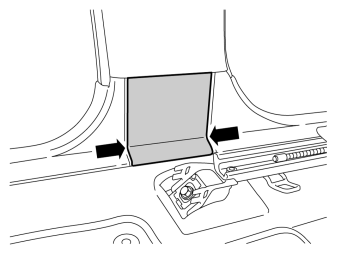

IMG-242245

  • Осторожно подрычаживая, освободите и снимите панель над стыком между дверными порогами.

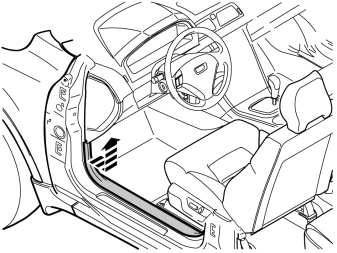

IMG-242246

  • Потянув, освободите молдинг порога на переднем крае, затем прямо вверх. Отогните молдинг порога от панели средней стойки кузова.

R8504309

  • Вдавите защелку (1) и снимите штангу переднего сиденья.
  • Выверните винт.

R8504310

  • Вдавите защелки (1) и снимите штангу сиденья, как показано на иллюстрации.
  • Выверните винт.

IMG-242247

  • Откиньте спинку.
  • Снимите штанги сиденья и выверните болты.
  • Поднимите сиденье.

Осторожно: При этом проявляйте осторожность, чтобы не повредить отделку или панели двери.

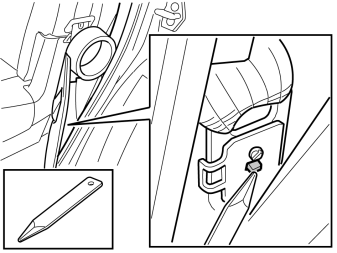

IMG-245600

  • Открепите верхнюю часть молдинга порога на заднем краю и открепите ремень безопасности от концевого фитинга. Ремень открепляется осторожным надавливанием инструментом-уплотнителем на блокирующий выступ, чтобы ремень безопасности освободился от концевого фитинга.

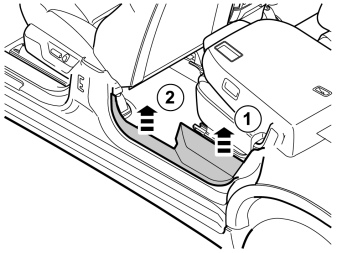

IMG-242248

  • Вытащите молдинг порога вверх до тех пор, пока не освободятся три зажима.
  • Отогните молдинг порога от панели средней стойки кузова.

Этапы 51-66 применяются к автомобилям с установленным вспомогательным электронным модулем (AEM)

Снятие, жгут проводов

R8504158

  • Снимите правый боковой люк пола (1) в багажном отсеке.

IMG-273225

  • Снимите нижнюю складывающуюся боковую панель с правой стороны.

Иллюстрация A
IMG-274168

  • Выверните два винта в кронштейне для вспомогательного электронного модуля (AEM).

Иллюстрация B

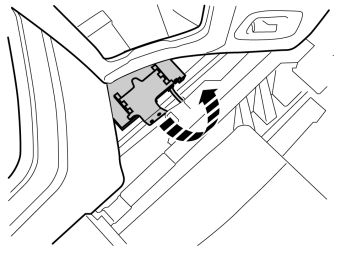

IMG-274169

  • Наклоните модуль так, чтобы можно было отсоединить черный 4-контактный разъем.

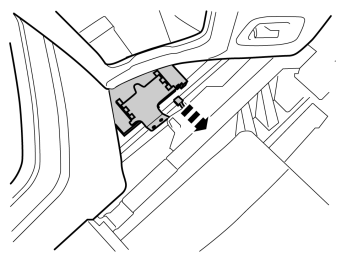

Иллюстрация C
IMG-274170

  • Отсоедините контактный разъем.

IMG-274171

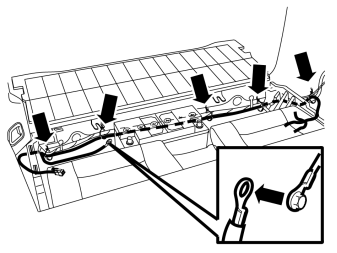

  • Снимите кабельные стяжки, расположенные вокруг жгута проводов к вспомогательному электронному модулю (AEM) вдоль заднего элемента.
  • Отсоедините провод заземления.

R3703513

  • Снимите задний электронный модуль (REM), открыв замок (1) в верхней части блока. Наклоните блок вперед и, подняв, вытащите его из креплений (2).

R3905101

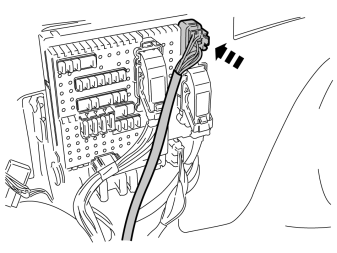

  • Вдавите защелку на заднем коричневом разъеме в держателе предохранителей в багажном отсеке, поверните запорное устройство вверх на всю длину хода и вытащите контактный разъем.

D3703496

  • Осторожно раздвиньте, используя рычаг, боковинки держателя контактного разъема на концах так, чтобы контактный разъем мог пройти мимо фиксирующих зацепов.
  • Вытащите контактный разъем.

R3703512

  • Извлеките красный (R) кабель из клеммы 22.

M3904942

  • Вдавите защелку на сером разъеме в задней части держателя предохранителей в багажном отсеке. Поверните запорное устройство вверх на всю длину хода и вытащите контактный разъем.

M3703366

  • Осторожно раздвиньте, используя рычаг, боковинки держателя контактного разъема на концах так, чтобы контактный разъем мог пройти мимо фиксирующих зацепов.
  • Вытащите контактный разъем.

R3703511

  • Извлеките зеленый (GN) кабель из клеммы 19 и белый (W) из клеммы 30 в контактном разъеме.
  • Снимите весь жгут проводов и отложите в сторону. Это не подлежит повторному использованию.

Установка жгута проводов

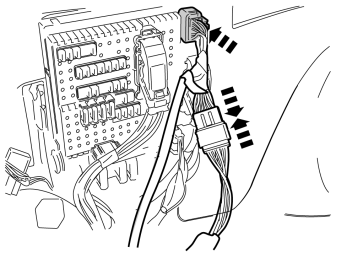

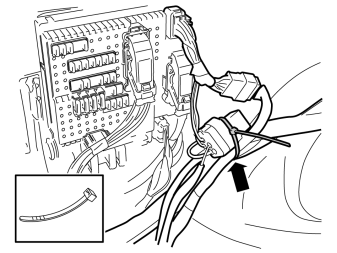

R3603578

  • Возьмите новый жгут проводов (покупается отдельно), имеющий метку A на изображении комплекта, и поместите его за аккумуляторной батареей.
  • Протяните конец кабеля с черным 4-контактным разъемом через отверстие в задней кромке правой опоры грузового пола вверх к вспомогательному электронному модулю (AEM). Проложите другой конец соответствующим образом до держателя предохранителей с левой стороны.

Иллюстрация A

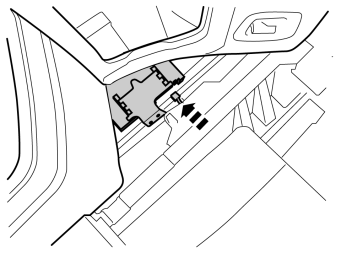

IMG-274224

  • Присоедините черный 4-контактный разъем к вспомогательному электронному модулю (AEM).

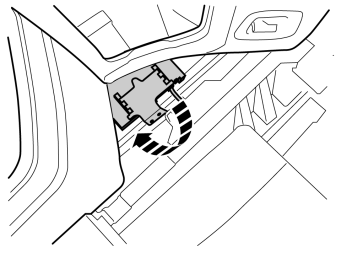

Иллюстрация B
IMG-274225

Иллюстрация C
IMG-274226

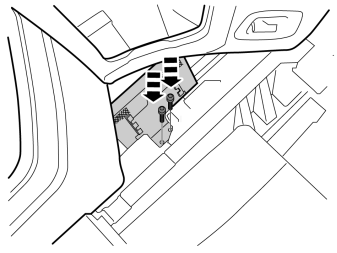

  • Установите модуль на место и затяните двумя винтами.

R3603579

  • Возьмите пять кабельных стяжек из комплекта и прикрепите жгут проводов к существующему жгуту проводов, как показано на иллюстрации.
  • Выверните винт заземления и присоедините провод заземления (1) из нового жгута проводов. Надежно затяните винт заземления.

R3703512

  • Присоедините красный (R) кабель к клемме 22 в коричневом контактном разъеме, который был отсоединен от держателя предохранителей.
  • Установите контактный разъем на место в держатель
  • Установите контактный разъем на место в держатель предохранителей.

R3703511

  • Присоедините зеленый (GN) кабель к клемме 19 в сером контактном разъеме, который был отсоединен от держателя предохранителей, а белый (W) - к клемме 30.

Примечание: Запишите номер позиции контактного разъема. Номера позиций располагаются на концах контактного разъема и в нижней части электронного модуля управления.
- Установите контактный разъем на место в держатель
- Присоедините контактный разъем обратно к заднему электронному модулю управления (REM).
- Установите на место задний электронный модуль (REM).

Установка, модуль камеры парковки (PAC)

Этапы 67-76 применяются к автомобилям без модуля прицепа (TRM)

R3603610

  • Промойте изопропанолом отмеченные поверхности на выпуклости на задней кромке левой задней колесной ниши. Вытрите насухо.

R3603615

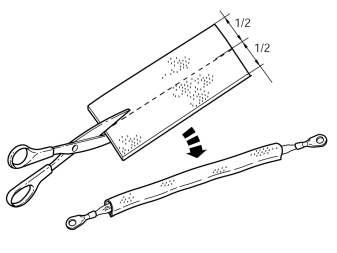

  • Возьмите застежку типа "велкро" и разрежьте ее, отмерив от края 90 мм (3 1/2").

A0000335

  • Удалите защитную пленку с застежек типа "велкро".

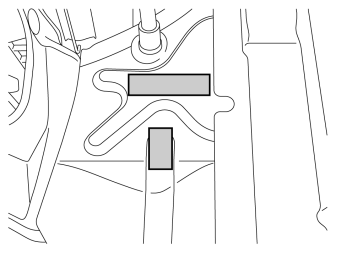

IMG-242249

  • Прикрепите обе застежки типа "велкро" к выпуклости, как показано на иллюстрации.

IMG-242250

  • Очистите изопропанолом снизу модуля камеры парковки (PAC).

R3603612

  • Возьмите застежку типа "велкро" и разрежьте ее, отмерив от края 75 мм (3").

R3603616

  • Удалите защитную пленку с застежек типа "велкро".

IMG-242251

  • Закрепите застежки типа "велкро" на модуле управления, как показано на иллюстрации.

IMG-242252

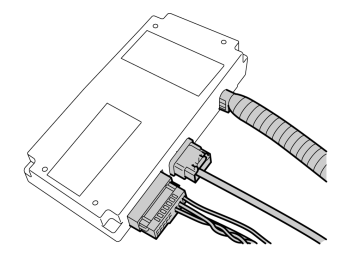

  • Присоедините три разъема к модулю управления.

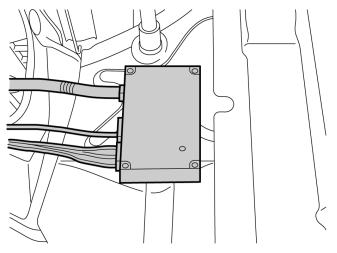

IMG-242253

  • Закрепите модуль управления на только что прикрепленных застежках типа "велкро". Сильно прижмите, чтобы надежно зафиксировать.

Этапы 77-85 применяются к автомобилям с установленным модулем прицепа (TRM)

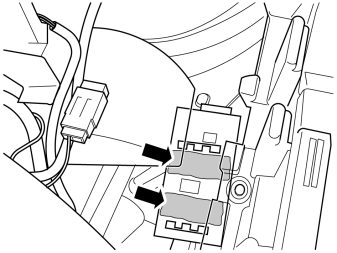

IMG-242254

  • Очистите изопропанолом поверхности на модуле прицепа (TRM), как показано на иллюстрации.

IMG-242255

  • Очистите изопропанолом снизу модуля камеры парковки (PAC). Вытрите насухо.

IMG-222282

  • Извлеките две застежки типа "велкро" из комплекта и разрежьте их посередине.

IMG-222283

  • Прижмите кусочки застежки типа "велкро" друг к другу.

IMG-222285

  • Удалите защитную пленку на застежках типа "велкро" с одной стороны.

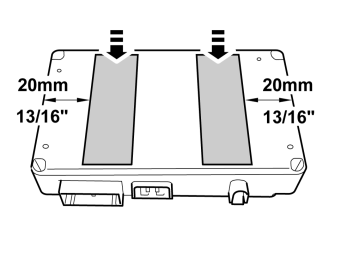

IMG-242256

  • Прижмите застежки типа "велкро" к модулю камеры парковки (PAC), как показано на иллюстрации.

IMG-242257

  • Удалите защитную пленку с застежек типа "велкро".

IMG-242258

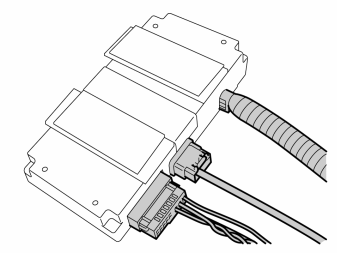

  • Присоедините три разъема к модулю управления.

IMG-242259

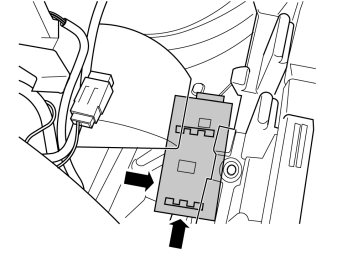

  • Поместите модуль камеры парковки (PAC) на модуль прицепа (TRM). Он должен располагаться таким образом, чтобы по заднему краю модули совмещались встык.

Присоединение заднего электронного модуля (REM)

Этапы 86-89 применяются к автомобилям без вспомогательного электронного модуля (AEM)

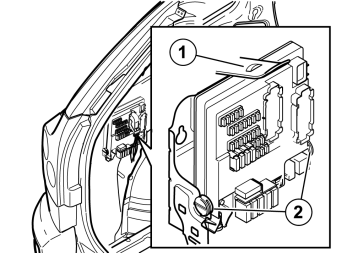

IMG-242260

  • Снимите задний электронный модуль (REM), открыв замок (1) в верхней части. Наклоните модуль вперед и, подняв, вытащите его из креплений (2).

M3904942

  • Вдавите защелку на задней части серого разъема, поверните запорное устройство вверх настолько, чтобы оно вышло, и вытащите контактный разъем.

M3703366

  • Осторожно раздвиньте, используя рычаг, боковинки держателя контактного разъема на концах так, чтобы контактный разъем мог пройти мимо фиксирующих зацепов.
  • Вытащите контактный разъем.

R3703511

Примечание: Запишите номер позиции контактного разъема. Номера позиций располагаются на концах контактного разъема и в нижней части электронного модуля управления.

  • Присоедините зеленый (GN) кабель к клемме 19 в контактном разъеме. Присоедините белый (W) кабель к клемме 30.
  • Установите контактный разъем на место в держатель
  • Присоедините контактный разъем обратно к заднему электронному модулю управления (REM).
  • Установите на место задний электронный модуль (REM).

Этапы 90-95 применяются к автомобилям с установленным вспомогательным электронным модулем (AEM)

IMG-274233

  • Присоедините большой черный розеточный разъем в ранее проложенном жгуте проводов к контактному разъему для разводки буксирного устройства в держателе предохранителей.Закрепите излишки большого черного вилочного разъема кабельной стяжкой из комплекта.

IMG-274234

Этапы 91-92 применяются к автомобилям с буксирным устройством

  • Отсоедините разъем разводки буксирного устройства от держателя предохранителей.

IMG-274235

  • Присоедините большой черный розеточный разъем в ранее проложенном жгуте проводов к держателю предохранителей.
  • Присоедините разъем разводки буксирного устройства, который был отсоединен от держателя предохранителей, к соответствующему разъему в проложенном жгуте проводов.

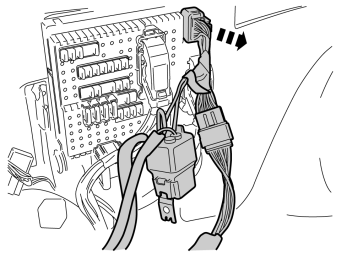

IMG-274236

Этапы 93-95 применяются к автомобилям с переходником разводки буксирного устройства

  • Отсоедините разъем переходника разводки буксирного устройства от держателя предохранителей.

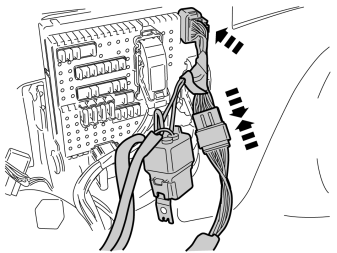

IMG-274237

  • Присоедините большой черный розеточный разъем в ранее проложенном жгуте проводов к держателю предохранителей.
  • Присоедините разъем переходника разводки буксирного устройства, который был отсоединен от держателя предохранителей, к соответствующему разъему в проложенном жгуте проводов.

IMG-274238

  • Закрепите свободные кабели и малый держатель предохранителей кабельной стяжкой.

Подсоединение к модулю мультимедиа (MMM)

IMG-242261

  • Проложите оба кабеля переходника (5-канальный зеленый и 12-канальный серый разъем) вдоль молдинга и вверх к сиденью водителя.

IMG-242262

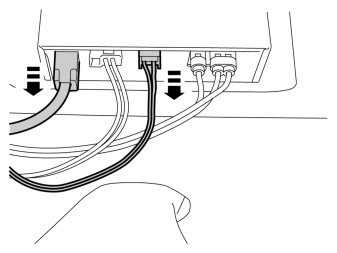

  • Отсоедините два разъема на модуле мультимедиа (MMM).

IMG-242263

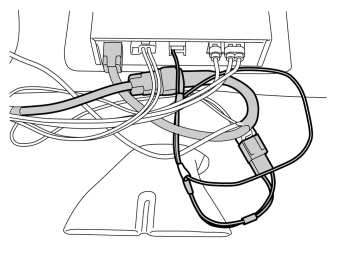

  • Присоедините ранее проложенные кабели переходника к модулю мультимедиа (MMM) и соответствующим отсоединенным контактным разъемам.

Примечание: Проложите новые кабели под существующими кабелями.

IMG-242264

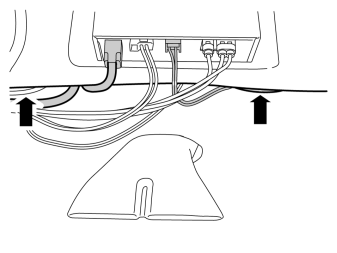

  • Поместите контактные разъемы и излишки разводки в стыке под ковриком.

Установка, заземляющая шина

IMG-246927

  • Вставьте крюк инструмента между приборной панелью и жалюзи. Поверните инструмент на 90° и вытащите жалюзи прямо вверх.

IMG-246928

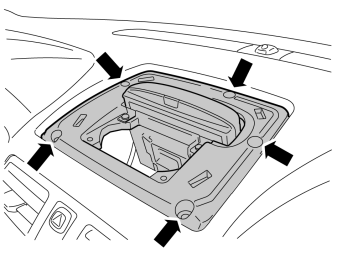

  • Выверните пять винтов.

IMG-246929

Применяется к автомобилям без установленного в центре динамика

  • Поднимите вверх блок монитора и поместите его на приборной панели.

Примечание: Чтобы не повредить приборную панель, подложите под блок монитора какую-нибудь защиту.

Применяется к автомобилям с установленным в центре динамиком

  • Извлеките три контактных разъема.

IMG-246930

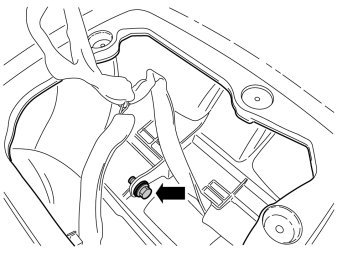

  • Выверните винт M6.

IMG-246933

  • Возьмите плетеный провод заземления и отрезок вспененной пленки из комплекта.
  • Разрежьте вспененную пленку в длину на две равные части. Оберните плетеный провод заземления вспененной пленкой так, чтобы на клеммах кабеля не было вспененной пленки.

IMG-246934

  • Установите плетеный провод заземления, как показано на иллюстрации. Используйте новый винт из комплекта.

IMG-246935

Применяется к автомобилям без установленного в центре динамика

  • Установите на место блок монитора и одновременно пропустите плетеный провод заземления вверх через отверстие в передней части монитора.
  • Выверните левый винт для монитора.

IMG-246936

Применяется к автомобилям без установленного в центре динамика

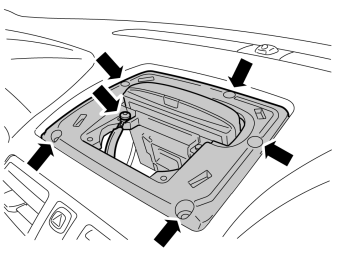

  • Поместите плетеный провод заземления над отверстием, где располагался винт, вверните винт и затяните плетеный провод заземления.
  • Вкрутите на место пять винтов для монитора.
  • Установите на место жалюзи.

IMG-248723

Этапы 108-113 применяется к автомобилям с установленным в центре динамиком

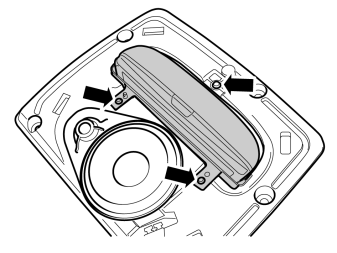

  • Выверните три винта для монитора.
  • Снимите монитор, сначала отклонив его назад нижней кромкой, а затем направив его наружу.

IMG-248724

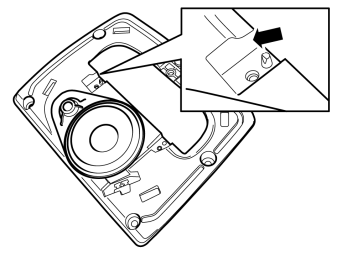

  • Приложите край левой точкой крепления для монитора к рамке динамика.

IMG-248725

  • Отмерьте и отметьте две точки в соответствии с изображением.

IMG-248726

  • Засверлите центры меток сверлом диаметром Ø 2 мм (5/64").
  • Затем высверлите отверстия. Используйте сверло Ø 8 мм (5/16").
  • Срежьте часть между высверленными отверстиями, как показано на иллюстрации.

IMG-248727

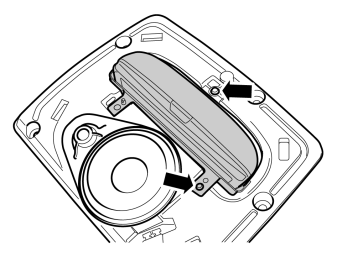

  • Установите монитор на место и затяните двумя винтами, как показано на иллюстрации.

IMG-248728

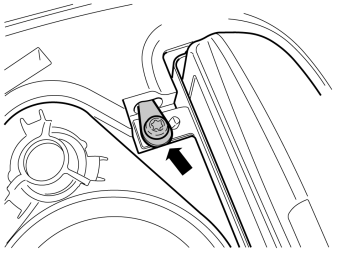

  • Возьмите свободный конец заземляющей шины и пропустите его через высверленные отверстия исподнизу.
  • Закрепите клемму кабеля винтом для монитора и затяните.
  • Установите на место монитор, прикрутив его пятью винтами.
  • Установите на место жалюзи.

Завершение работы

IMG-336901

Установите:

  • панели отделки порогов.
  • панель над стыком между дверными порогами.
  • ремень безопасности.

Примечание: Убедитесь в надежности крепления ремня безопасности, с силой подергав его вверх.
- сиденье, затяните винты с моментом 50 Нм (36,8 фунт. фут.).
- штанги сиденья.
- боковые панели.
- Присоедините на место отрицательный провод аккумуляторной батареи

IMG-336904

Внимание: Если зажигание включается в первый раз после того, как аккумулятор был отключен, это необходимо делать, находясь вне автомобиля, протянув руку и избегая зоны работы подушек безопасности.

  • Установите ключ зажигания в положение II.

IMG-242268

  • Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

IMG-336903

Выполните функциональное испытание, как указано ниже

  • Включите заднюю передачу
  • Активируйте экран RTI
  • Подождите появления сообщения "Update Environment" на экране
  • Следуйте инструкциям, которые появляются на экране
  • Выключите зажигание минимум на 10 секунд. - Включите зажигание
  • Активируйте экран RTI
  • Проверьте, чтобы на экране были показаны опорные линии и чтобы они реагировали на движение рулевого колеса.

IMG-242268

  • Проверьте положение камеры, используя программу калибровки. См. VIDA под заголовком "Диагностика/Связь с автомобилем/Дополнительно".

Примечание: Если не удается правильно расположить объектив камеры, снимите объектив и высверлите два отверстия в задней торцевой двери для винтов. При необходимости, обработайте напильником прямоугольные отверстия для того, чтобы можно было отрегулировать объектив камеры в правильном положении.
- Установите на место панели и лампу крышки багажника.
- Установите на место люки пола.

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
