Система навигации, переносная (1999, 2000)

Примечание: Будьте аккуратны с деталями, они хрупкие и могут легко повредиться при неосторожном обращении.

• Возьмите три винта M5x25 арт.№ 986957 и гайки из набора.
• Во избежание большого сопротивления, когда гайки держателя будут затягиваться, закрепите винт и завинтите и отвинтите гайку на резьбовой части винта. Проделайте это на всех винтах и гайках.

• Возьмите специальный инструмент 9814104 (отвертка Torx 6) и вывинтите два винта, которые крепят контактный разъем в держателе.
• Осторожно отогните в сторону контактный разъем с проводом, чтобы освободилось основание держателя.

• Возьмите набор с четырьмя распорными элементами из монтажного набора.Осторожно отломите распорный элемент с помощью арт.№ 31212552. Номер артикула (1) находится на основании распорного элемента.

• Возьмите три винта и полностью введите их в распорный элемент.

• Поместите куски бутиловой ленты на винты, чтобы головки винтов не оказались вне распорного элемента, когда он будет крепиться.

Иллюстрация A

• Установите распорный элемент в основание на держателе.

Иллюстрация B

• Проследите за тем, чтобы две вставки для винтов вошли между небольшими сердечниками в удлиненных отверстиях в распорном элементе. Послышится щелчок, когда распорный элемент будет прижат.

• Поместите контактный разъем в основание держателя. Направляющее отверстие (1) в контуре контактного разъема должно пройти в соответствующий палец в основании держателя, а отверстия (2) в контуре должны быть над вставками для винтов держателя.

• Возьмите два небольших винта Torx и осторожно затяните контактный разъем к держателю. Проследите за тем, чтобы контур контактного разъема был хорошо прижат к вставкам для винтов и не качался.
• Уберите бутиловую ленту от винтов.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

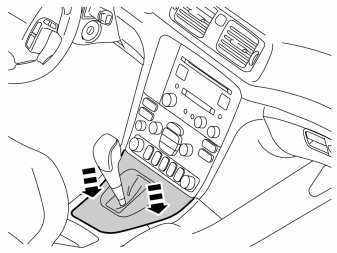

• Освободите панель (1) с манжетой рычага переключения передач с помощью гладилки.
• Переведите рычаг переключения передач в заднее положение.

• Потяните панель (1) с манжетой назад и поверните ее, как показано на рисунке.

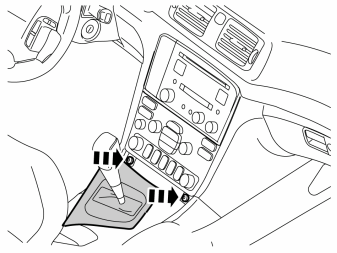

• Снимите винты (2) в панели климатической установки.

• Отогните панель климатической установки, чтобы можно было ввести несколько пальцев между туннельной консолью и задней стороной панели климатической установки.

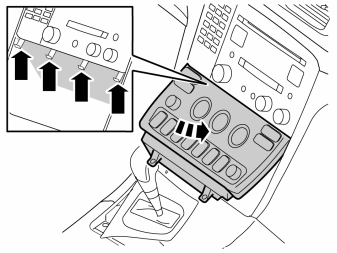

• Снимите панель климатической установки, потянув ее прямо вниз с сохранившимся углом. Панель поставлена достаточно прочно, поэтому требуется усилие для ее освобождения.
• Освободите белый контактный разъем для вывода 12 В на задней стороне и отведите панель климатической установки в сторону.

Примечание: Если какой-либо из внешних крюков отойдет, необходимо это исправить. Способ этого описан в VIDA, в разделе о панели приборов.

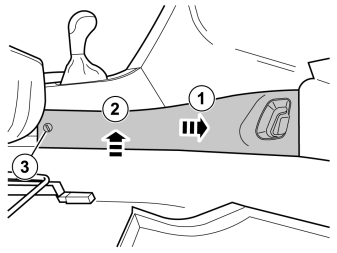

• Поверните зажим (1) на четверть оборота против часовой стрелки.
• Потяните панель наружу за задний край.
• Затем потяните панель назад, пока не отпустят крюки.
• Снимите панель.

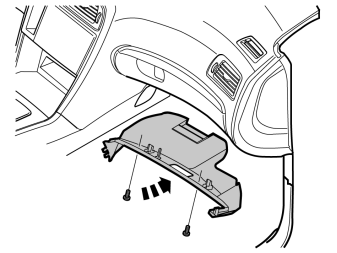

• Снимите винты и звуковой щит.

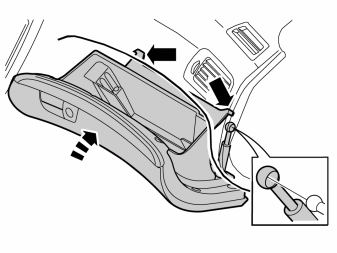

• Откройте отделение для перчаток.
• Поднимите два крюка на каждой стороне мимо выступов.
• Освободите газовый амортизатор, потянув его прямо наружу.

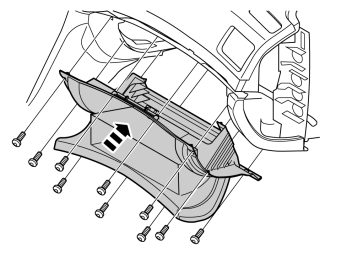

Снимите:

• десять винтов.
• контактные разъемы для освещения отделения для перчаток и освещения порога.
• отделение для перчаток.

Рисунок А и В

• Возьмите шаблон и вырежьте его примерно так, как показано на рисунке В.

Осторожно: Будьте аккуратны с размещением шаблона и фиксацией его клейкой лентой после решетки динамика. При слишком большом отклонении могут быть такие отверстия, что затягивание на обратной стороне панели приборов будет невозможно.

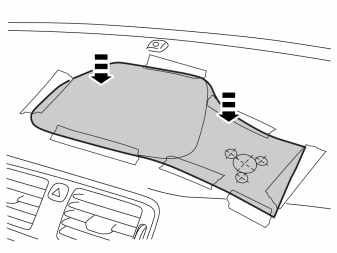

• Зафиксируйте клейкой лентой шаблон над решеткой динамика.

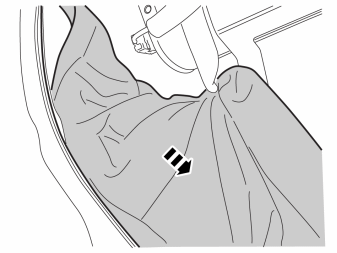

• Закрепите кусок сухой ткани у воздушного канала и подушки безопасности, чтобы стружка не попала в панель приборов.

• Отметьте отверстия в центре с помощью резца.

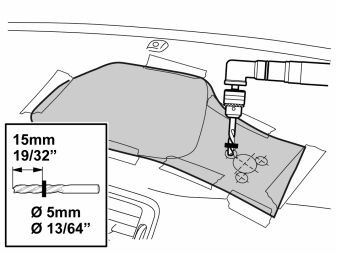

• Предварительно просверлите отверстия по шаблону с помощью сверла Ø5 мм (13/64"). Расположите остановку сверла на расстоянии 15 мм (19/32"). Просверлите под прямым углом к панели приборов, где должны быть отверстия.

Иллюстрация A

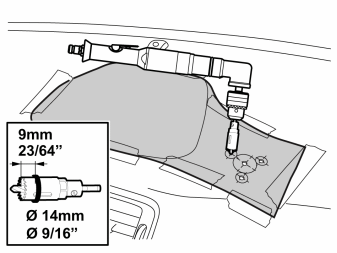

• Возьмите одну кольцевую пилу Ø14 мм (9/16"). Замените центральное сверло в кольцевой пиле на сверло Ø5 м (13/64"). Отверстие в держателе центрального сверла больше диаметра сверла; обмотайте клейкую ленту вокруг конца сверла, чтобы оно устойчиво располагалось в отверстии. Не запирайте центральное сверло с помощью запорного винта. Сверло должно использоваться только для направления кольцевой пилы, поскольку отверстия в нижней части панели приборов не должны быть больше Ø5 мм (13/64").

Иллюстрация B

• Расположите остановку сверла на расстоянии 9 мм (23/64").
• Высверлите отверстия для трех ножек держателя.

Примечание: Просверлите только верхний виниловый слой и слой пеноматериала, но не слой пластмассы (1) на обратной стороне панели приборов, поскольку тогда отверстие будет слишком большим для гаек, которые необходимо затянуть снизу.

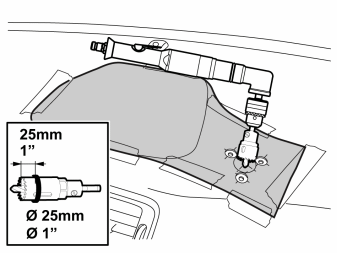

• Возьмите одну кольцевую пилу Ø25 мм (1/2"). Поменяйте обратно центральное сверло в кольцевой пиле на первоначальное.
• Высверлите отверстие для контактного разъема. Просверлите все слои в панели приборов. Расположите остановку сверла на расстоянии 25 мм (1").

• Возьмите небольшую отвертку и очистите три малых отверстия от стружки, чтобы нижний пластмассовый слой не имел стружки.

• Уберите бумагу со стружкой.

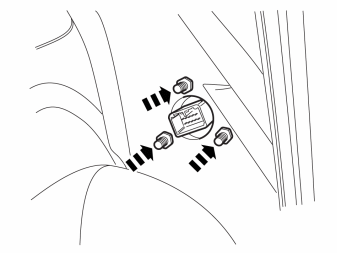

• Возьмите держатель из набора и введите три штифтовых винта через отверстия в нижней пластмассовой части панели приборов.

• Возьмите три гайки и затяните держатель к панели приборов.

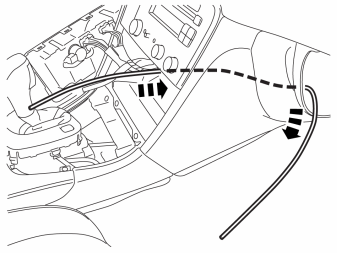

• Возьмите проволочную спираль и введите в проход под радиоприемником и наружу справа от консоли.

• Возьмите длинный жгут проводки из набора. Прикрепите клейкой лентой малый контактный разъем и кусок проводки к проволочной спирали.
• Протяните жгут проводки, чтобы контактные разъемы и держатель предохранителей попали в отсек для панели климатической установки.

Примечание: Протяните жгут проводки так, чтобы не было риска его истирания.

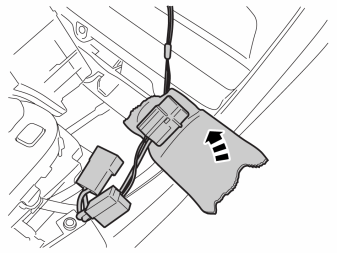

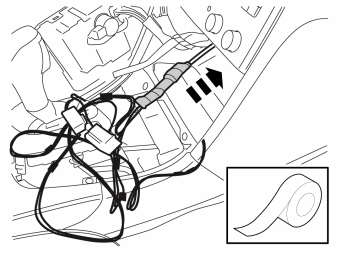

• Возьмите в наборе ленту из пеноматериала и уберите защитную ленту.

• Обмотайте ленту из пеноматериала вокруг держателя предохранителей во избежание шума.

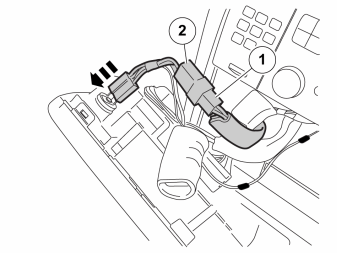

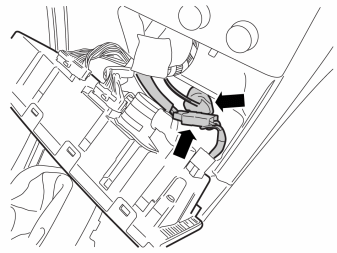

• Подсоедините контактный разъем (1), который был освобожден из вывода 12 В для гнездовой колодки (2) в протянутой проводке.
• Подсоедините оставшийся контактный разъем к выводу 12 В.

• Теперь введите незакрепленные контактные разъемы и держатель предохранителей в отсек под панелью климатической установки.

• Возьмите короткий штепсельный провод из набора и подсоедините его к протянутому жгуту проводки.

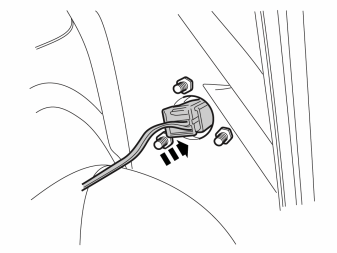

• Подсоедините большой контактный разъем к контакту на обратной стороне держателя.

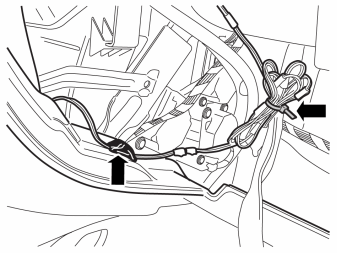

• Вытяните возможный избыток проводки из средней консоли и прикрепите жгут проводки куском бутиловой ленты в пластмассовом усилении панели приборов.
• Примотайте вместе остаток проводки с контактами и прикрепите с помощью ленточного зажима у жгута проводки к освещению отделения для перчаток.

• Подсоедините контактные разъемы к освещению отделения для перчаток и освещению порога.
