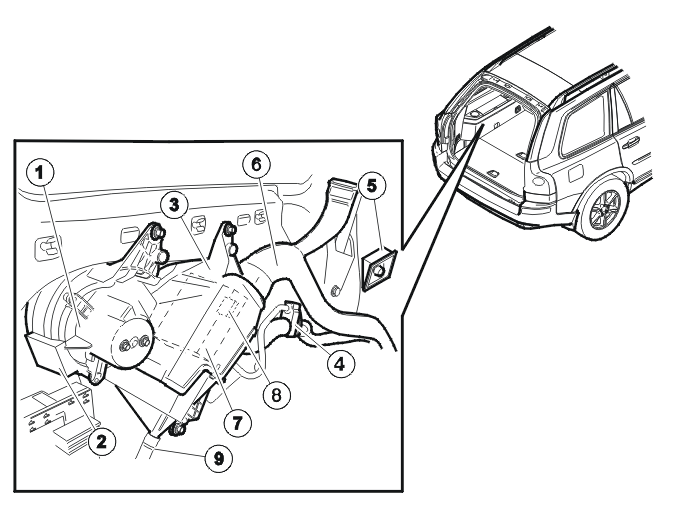

Система кондиционирования, задняя, семиместный XC90 (дополнительное оборудование)

1. Электродвигатель вентилятора
2. Блок питания
3. Корпус, задний блок управления микроклиматом
4. Труба, задний блок управления микроклиматом
5. Выключатель, скорость вентилятора
6. Воздуховод
7. Испаритель
8. Расширительный клапан
9. Сливной шланг.

В качестве дополнительного оборудования можно установить дополнительную систему кондиционирования в задней части семиместного ХС90. Блок системы кондиционирования расположен внутри панели на левой стороне панелей багажного отсека. Передний и задний контуры хладагента системы кондиционирования подсоединены параллельно. Задняя система кондиционирования подсоединена через соединитель на теплоизоляционной перегородке.

Соединение между задним и передним блоками системы кондиционирования осуществляется посредством труб и резиновых шлангов внутри салона. Вентилятор (1) управляется с помощью органа управления (5), расположенного на панели в задней части салона.

Компрессор, конденсатор и осушитель расширительного бачка используются передним и задним блоками системы кондиционирования.

Т-образное соединение расположено на стороне высокого давления в моторном отсеке между осушителем расширительного бачка и расширительным клапаном. Т-образное соединение для хладагента, с высоким давлением, от переднего блока управления микроклиматом к заднему блоку управления микроклиматом.Хладагент впрыскивается в задний испаритель при помощи заднего расширительного клапана. Затем хладагент направляется под низким давлением обратно к переднему блоку системы кондиционирования. Возвратная линия подсоединена к передней системе охлаждения при помощи Т-образного соединения, расположенного между расширительным клапаном и компрессором на стороне низкого давления моторного отсека.
