Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 960 | B204FT | 1991–1994 |
Направляющие клапанов

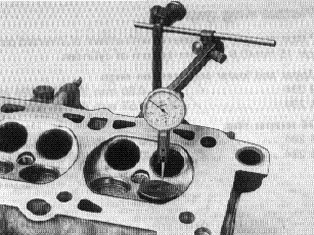

При проверке поднимите клапан приблизительно на 2-3 мм от седлаЗазор между новыми компонентами:
| Впускной: | 0.03-0.06 мм |
|---|---|
| Выпускной: | 0.04-0.07 мм |
Максимальный зазор для бывших в употреблении компонентов:
| Впускной/выпускной: | 0.15 мм |
|---|---|
Маркировка и размеры направляющих клапанов
| Направляющие P/N: | 1 378 960-7 |
|---|---|
| Стандартный: внешний диаметр | 12.0 мм |
| количество канавок : | 0 |
| Направляющие P/N | 1 378 958-1 |
| Увеличенный внешний диаметр | 12.1 мм |
| количество канавок: | 1 |
Пружины клапанов
| Наружный диаметр | 26.5 мм |
|---|---|
| Внутренний диаметр | 18.7 мм |
| Длина (мм) | Нагрузка (Н) |
|---|---|
| L: 46,6 | 0 |
| L1: 37,0 | 350±20 |
| L2: 29,5 | 700±35 |

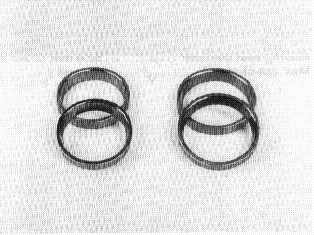

Седла клапанов
Размеры колец седел должны измеряться до их маркирования.
| Диаметр седла клапана | Впускной | Выпускной |
|---|---|---|
| Стандартный | 34.14 мм | 31,14 |
| Увеличенный | 34.64 мм | 31,64 |
Седла клапанов, машинная обработка
| Расточка седел клапанов |
|---|
| Углы |
| Впускные/выпускные углы уплотнения |
| Угол фаски верхний |
| Угол фаски нижний |
| Ширина седла клапана (a) |
| Впускной |
| Выпускной |
Клапаны, машинная обработка
| Машинная обработка впускных клапанов |
|---|
| Сопряженные поверхности должны быть обработаны до: |
| Размер граней для нового клапана: |
| Минимальный размер граней до машинной обработки: |
Осторожно: Выпускные клапаны покрыты стеллитом и их можно притирать только используя пасту.
Шток клапана

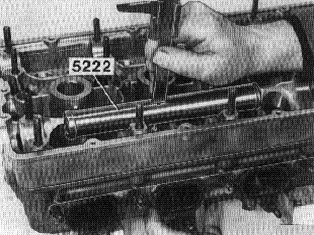

| Высота свободного пространства штока клапана | 49.4±0.4 мм |
|---|---|
| Максимальная машинная обработка, шток клапана | 0,4 мм |
| Длина нового клапана | |
| Впускной: | 122.45±0.2 мм |
| Выпускной: | 122.25±0.2 мм |
Примечание: Для правильного функционирования гидравлического давления шток клапана должен иметь правильную высоту свободного пространства .
