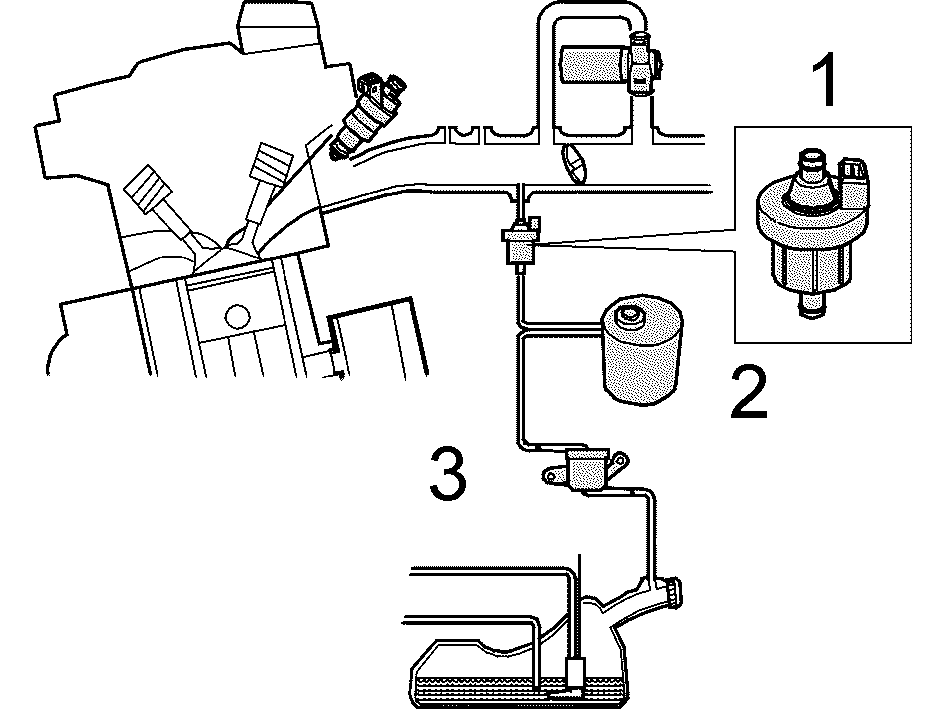

Система EVAP (1996)

Применимость

Данная система управляется электронным образом и представляет собой диагностическую версию.

1. Клапан EVAP
2. Угольный фильтр
3. Клапан опрокидывания

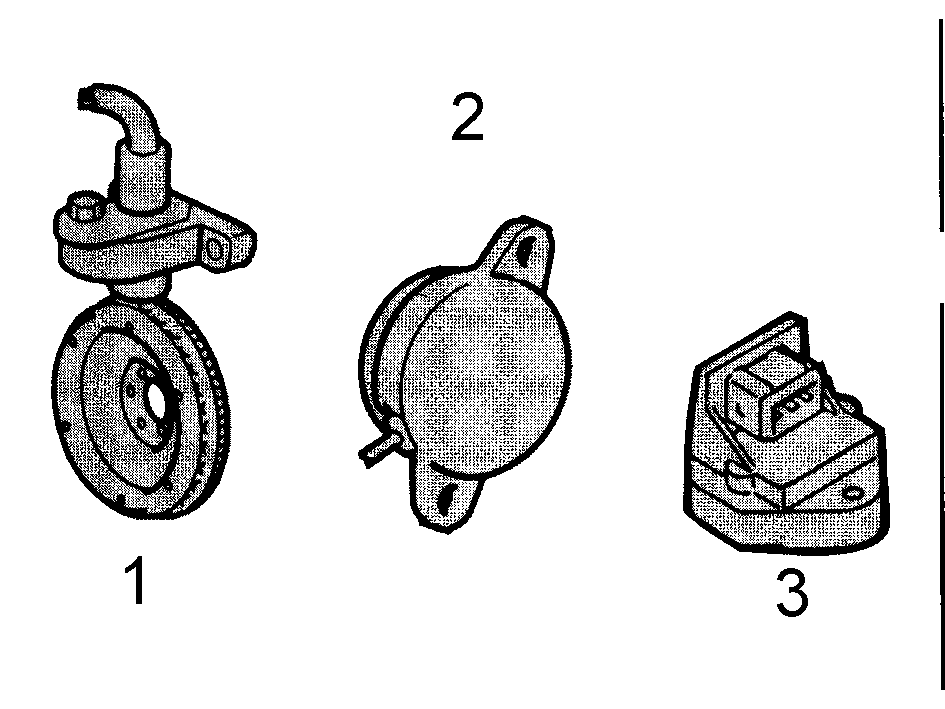

Диагностика пропуска зажигания

1. Датчик частоты вращения двигателя (RPM)
2. Датчик положения распределительного вала
3. Датчик наращивания скорости

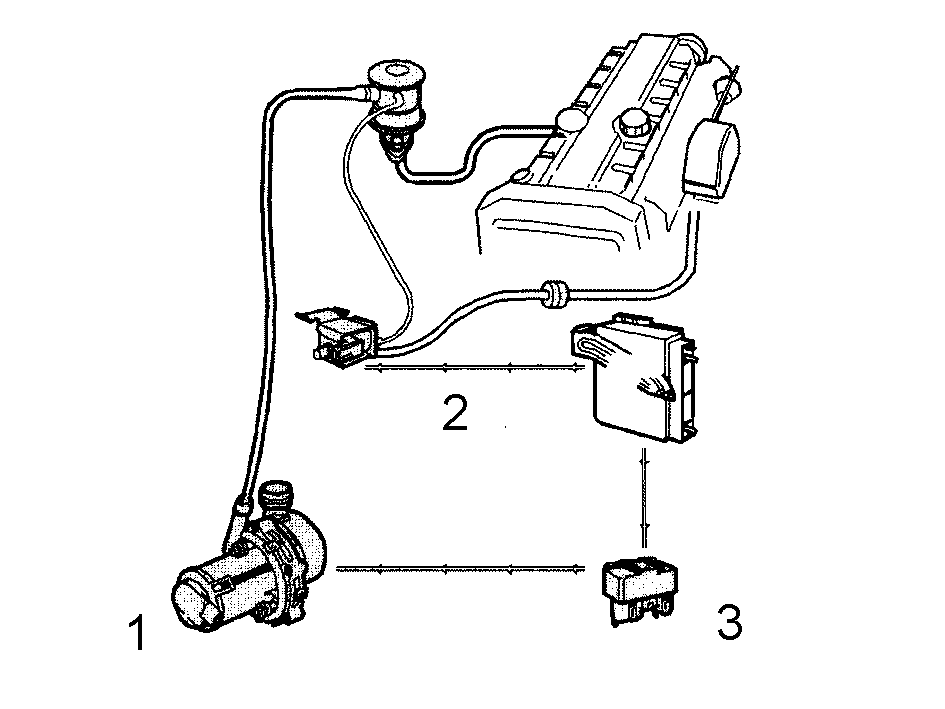

Диагностика системы импульсной вспомогательной воздушной инжекции (PAIR)

1. Воздушный насос
2. Электромагнитный клапан
3. Реле вентилятора охлаждения двигателя (FC)

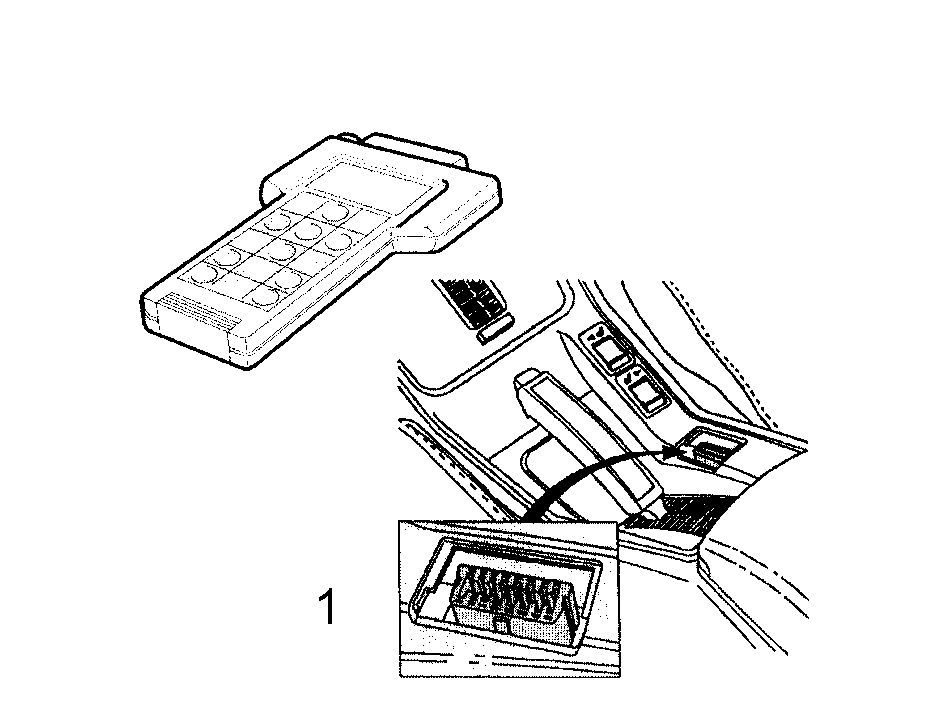

Прибор Сканирования (ST) Volvo

1. Соединитель канала передачи данных (DLC)

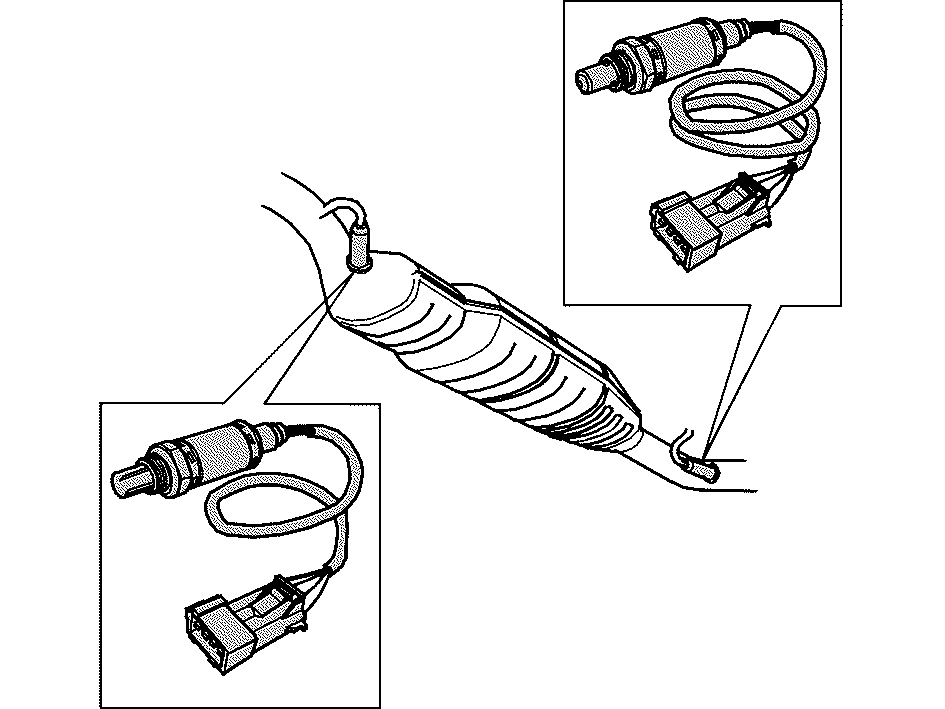

Диагностика каталитического нейтрализатора отработавших газов и кислородного датчика

Motronic 4.4

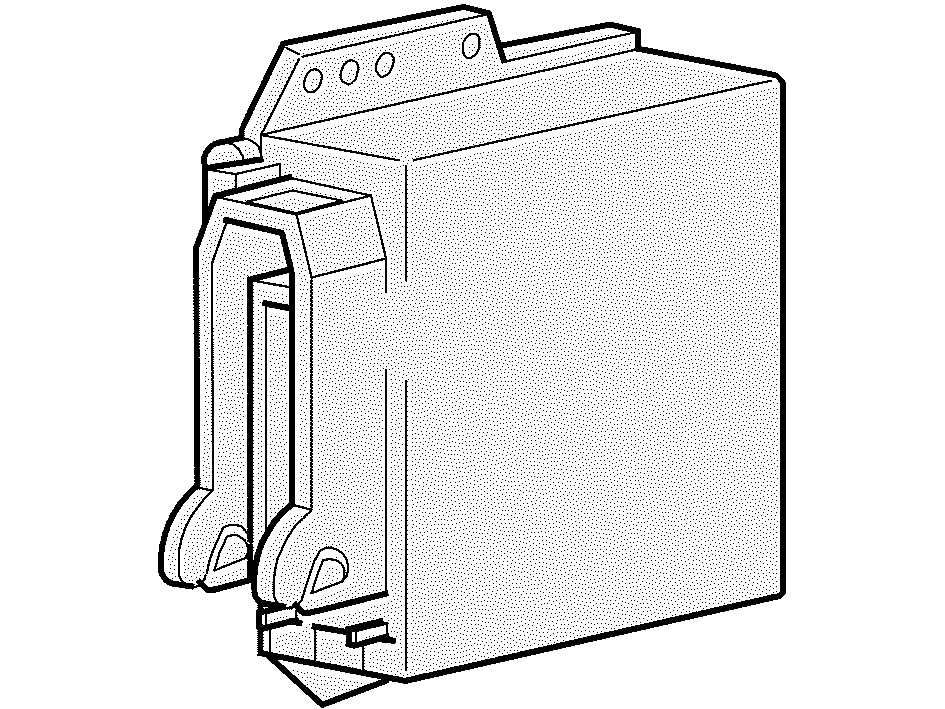

Модуль системы управления двигателя (ECM) (Motronic 4.4) получает данные с модулей, находящихся внутри системы диагностики пропуска зажигания, диагностики системы импульсной вспомогательной воздушной инжекции (PAIR) и диагностики каталитический нейтрализатор отработавших газов (TWC) и датчика нагретого кислорода (HO2S).Данные передаются в обоих направлениях между модулем системы управления двигателя (ECM) и Прибором Сканирования (ST) Volvo.
