Система ЕСС

Применимость

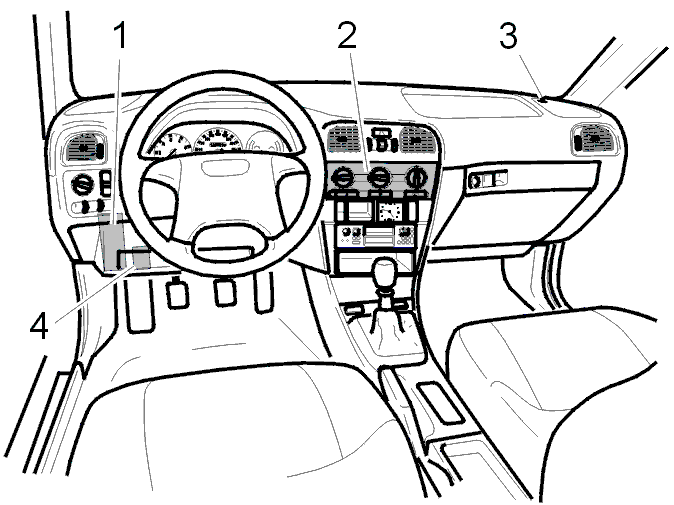

Салон

• 1 Объединенный блок реле/предохранителей 11/В
• 2 Модуль управления ЕСС/панель управления/датчик внутренней температуры
• 3 Датчик солнечного излучения
• 4 Блок реле 15/14

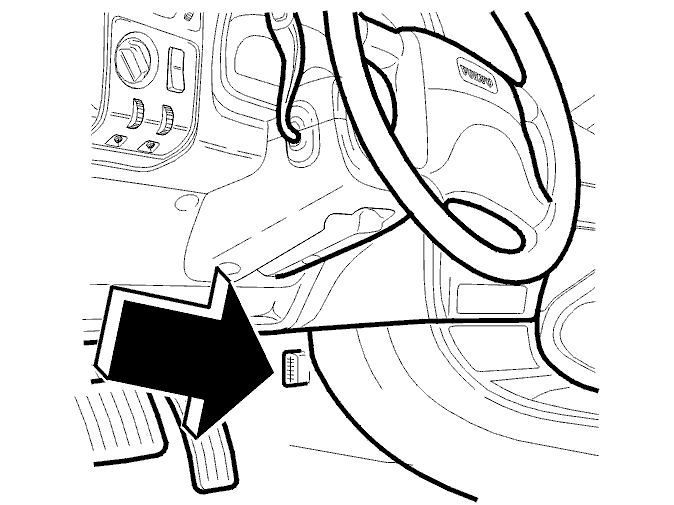

Разъем передачи данных (DLC)

Слева от центральной консоли (на
автомобилях с правосторонним управлением
справа от центральной консоли).

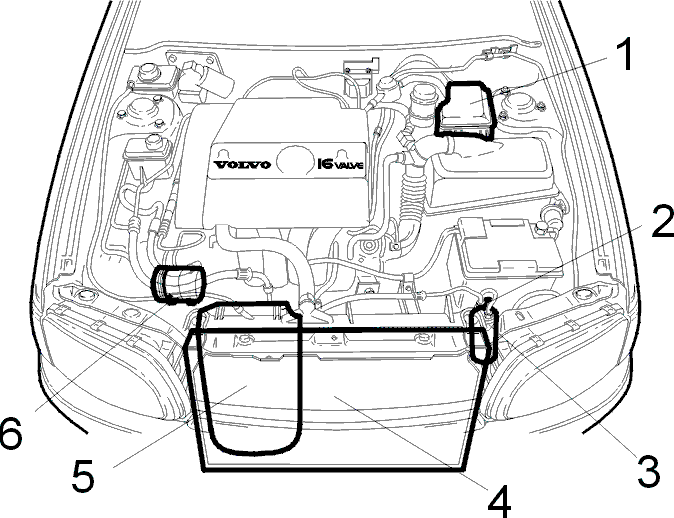

Моторный отсек

• 1 Объединенный блок реле/предохранителей 11/А
• 2 Выключатель давления
• 3 Влагоотделитель (Расширительный бачок)
• 4 Конденсатор
• 5 Вентилятор конденсатора
• 6 Компрессор

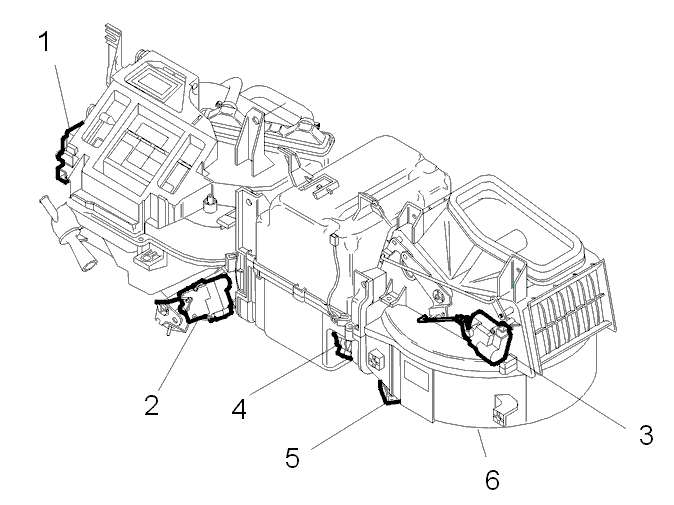

Блок управления микроклиматом

• 1 Серводвигатель заслонки распределения воздуха
• 2 Серводвигатель заслонки регулирования температуры
• 3 Серводвигатель заслонки рециркуляции
• 4 Блок питания вентилятора обдува
• 5 Реле вентилятора обдува
• 6 Вентилятор обдува

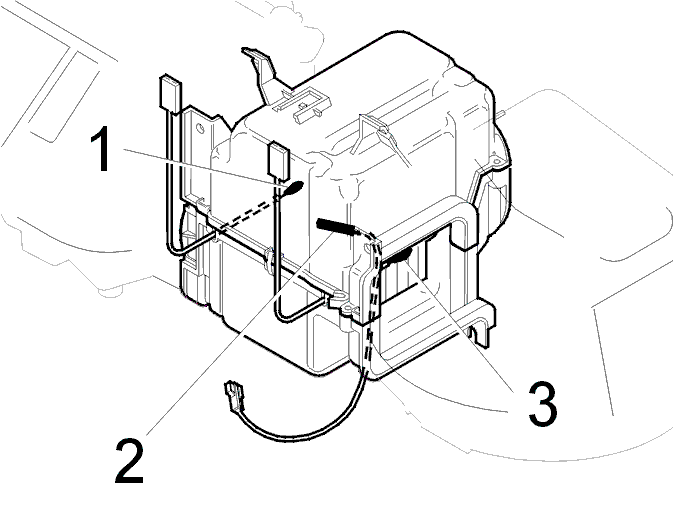

Блок охлаждения

• 1 Датчик испарителя
• 2 Датчик температуры охлаждающей жидкости двигателя (ECT)
• 3 Датчик наружной температуры
