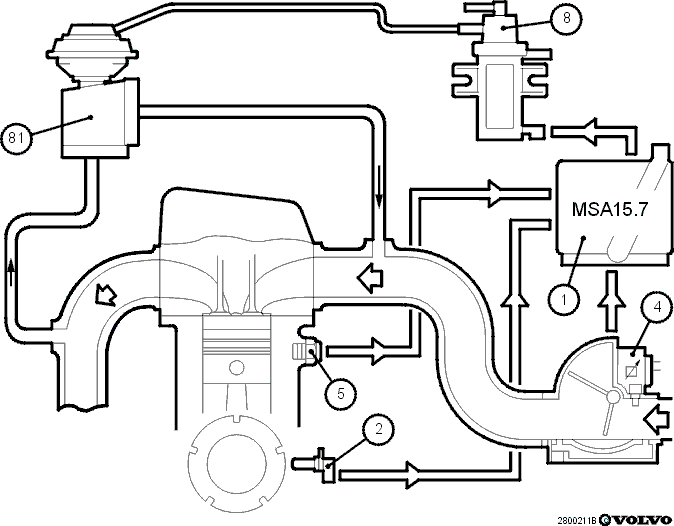

Система EGR (D5252T MSA 15.7)

Применимость

• 1 Модуль управления
• 2 Датчик частоты вращения коленчатого вала
• 4 Датчик массового расхода воздуха
• 1. Датчик температуры
• 8 Конвертер системы EGR
• 81 Клапан системы EGR

Для снижения выброса токсичных веществ, особенно
оксидов азота (NOx),
двигатель снабжен системой EGR, которая при определенных
рабочих условиях
осуществляет рециркуляцию некоторого количества
отработавших газов.Модуль управления определяет период задействования
системы EGR и долю
отработавших газов, направляемую на рециркуляцию, в
зависимости от частоты
вращения коленчатого вала, количества впрыскиваемого
топлива, объема
поступающего воздуха, температуры двигателя и
атмосферного давления.Обычно система EGR задействуется только в диапазоне
частичных нагрузок
и при нормальной температуре двигателя.TПри рециркуляции отработавших газов конвертер
системы EGR
управляет открытием
клапана системы EGR и таким образом регулирует количество
отработавших газов,
поступающих из выпускного во впускной коллектор.Модуль управления осуществляет управление
конвертером системы EGR,
замыкая один из его выводов на "массу" с постоянной
частотой и регулируемым
коэффициентом заполнения импульса. Длительность
сигналов "массы" определяет
продолжительность периода нахождения клапана в
открытом состоянии и таким
образом пропорцию смешивания разреженного воздуха во
впускном коллекторе с
воздухом под атмосферным давлением из окружающего
пространства. Образующееся
в результате этого разрежение корректирует открытие
клапана системы EGR и за
счет этого осуществляется плавная регулировка подачи
отработавших газов.
