Система EGR (D5252T MSA 15.7)

Применимость

Функционирование системы

Управление системой EGR (Система рециркуляции
отработавших газов)

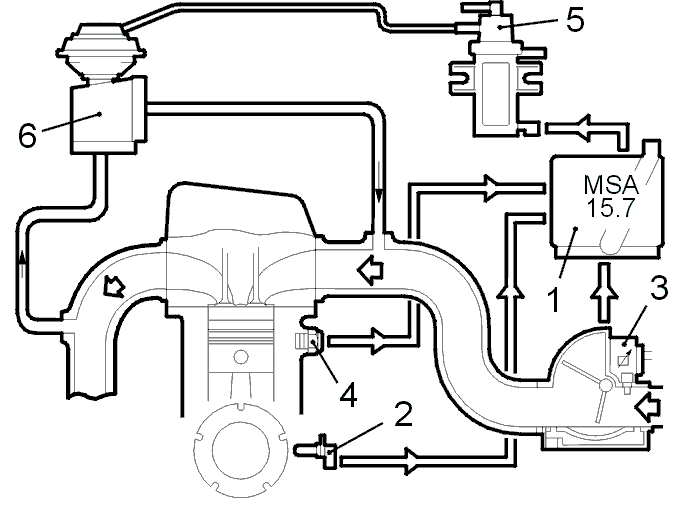

осуществляет модуль управления.В управлении функционированием системы EGR участвуют
следующие
компоненты:

• Модуль управления (1)
• Датчик RPM (2).
• Датчик массового расхода воздуха (3)
• Датчик температуры (4)
• Конвертер системы EGR (5)
• Клапан EGR(6)

Для снижения выброса токсичных веществ, особенно
оксидов азота (NO
_X**), используется система EGR, которая при определенных
рабочих
условиях возвращает некоторое количество
отработавших газов.Модуль управления определяет период задействования
системы EGR и долю
отработавших газов, направляемую на рециркуляцию, в
зависимости частоты
вращения коленчатого вала, количества впрыскиваемого
топлива, объема
поступающего воздуха, температуры двигателя и
атмосферного давления.Обычно система EGR задействуется только в диапазоне
частичных нагрузок
и при нормальной температуре двигателя.Модуль управления осуществляет управление
конвертером системы EGR,
замыкая один из его выводов на "массу" с постоянной
частотой и регулируемым
коэффициентом заполнения импульса.
Продолжительность сигналов "массы"
определяет длительность периода нахождения клапана
в открытом состоянии и
таким образом количество отработавших газов,
направляемых на рециркуляцию.Разрежение в конвертере системы EGR, расположенном
рядом с органом
управления давлением наддува, создается посредством
вакуумного насоса
двигателя.Заменяющее значение отсутствует. В случае
неисправности загорается
сигнальная лампа окружающей среды.
