Силовая передача (E400V2)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Удалите модуль зарядного устройства аккумулятора (OBC)Зарядное устройство для аккумуляторной батареи модуля управления (ОВС)

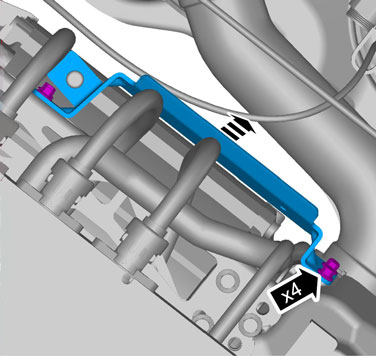

Выверните винты.🔩 Момент затяжки: 10 Н·м

Снимите гайки.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Выверните винты.🔩 Момент затяжки: 3.5 Н·м

Выверните винты.Отсоедините контактные разъемы.🔩 Момент затяжки: 3.5 Н·м

Примечание: Убедитесь, что уплотнитель установлен правильно.

• Ведущий вал, правый Ведущий вал, правый
• Ведущий вал, левый Ведущий вал, левый

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

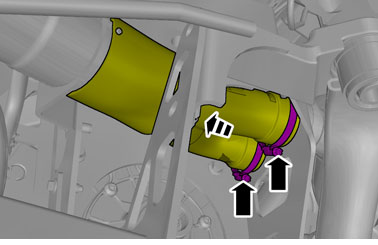

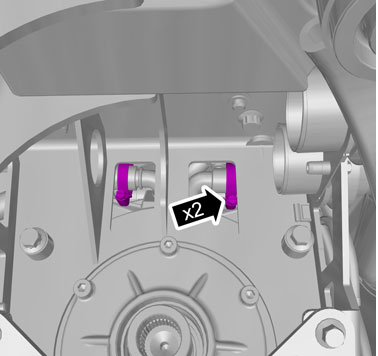

Освободите зажимы шланга.

Внимание: Будьте готовы собрать вытекающие жидкости.

Выньте шланг.

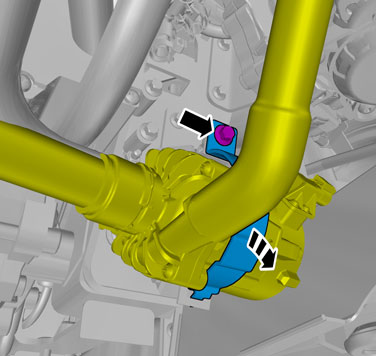

Выверните винт.🔩 Момент затяжки: 24 Н·м

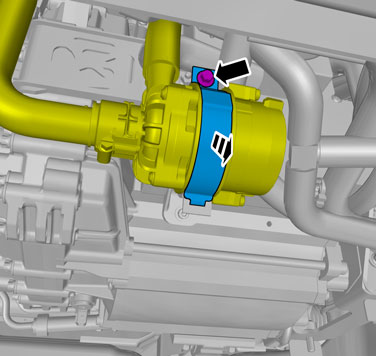

Выверните винт.🔩 Момент затяжки: 24 Н·м

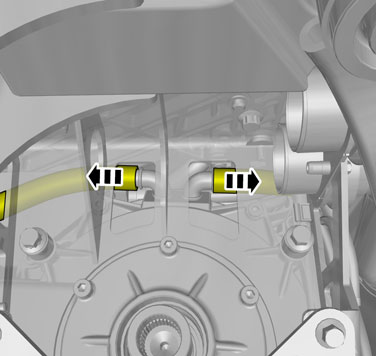

Освободите зажимы шланга.Выньте шланг.

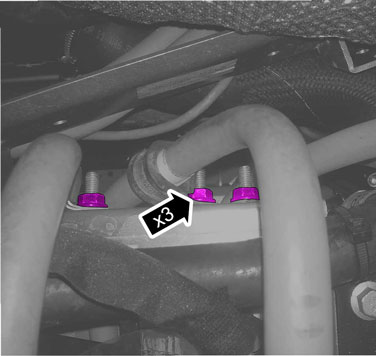

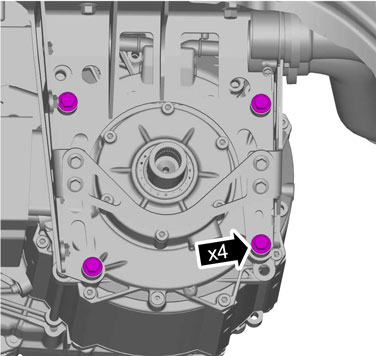

🔩 Момент затяжки: 50 Н·мВыверните винты.

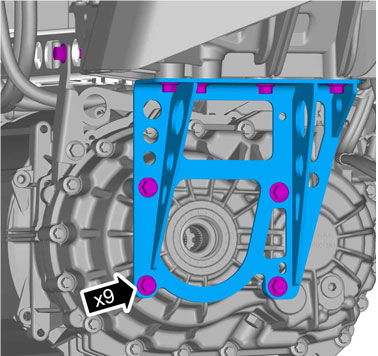

Выверните винты.🔩 Момент затяжки: 50 Н·м

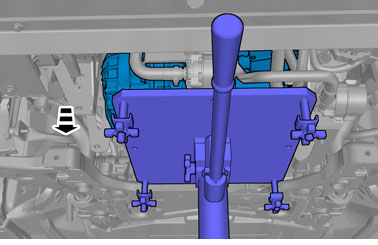

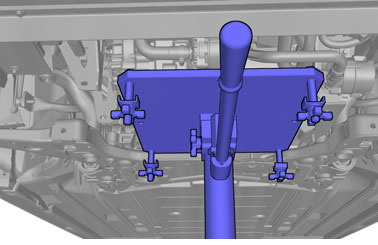

Агрегатный подъемник

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Установите в обратном порядке.

Осторожно: Для информации по установкам параметров и программному обеспечению - см. Технический журнал: TJ 27519.
