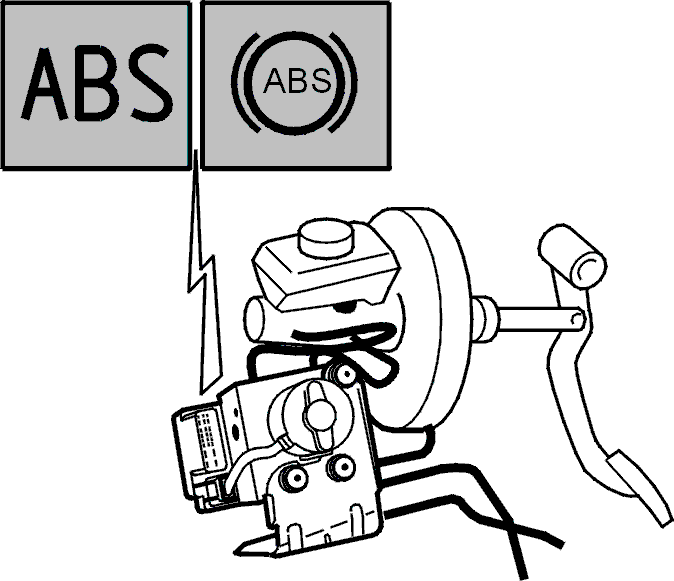

Сигнальная лампа системы ABS

Применимость

Эта лампа, расположенная на панели
комбинации приборов, включается, если модуль
управления системой ABS
регистрирует неисправность в системе ABS.
При включении зажигания или пуске двигателя модуль
управления включает лампу.
Если не зарегистрирована неисправность, лампа гаснет
примерно через 2 секунды.
Если сигнальная лампа остается гореть, система ABS вышла
из строя, но рабочая
тормозная система продолжает функционировать
нормально.
Сигнальная лампа мигает, когда система ABS находится в
диагностическом режиме.

Внимание: Когда задействована Диагностическая
система Volvo, системы ABS и EBD не функционируют.
Соблюдайте максимальную осторожность во время
дорожного испытания, поскольку
имеется большой риск блокирования колес при
торможении.

Если неисправность не зарегистрирована,
сигнальная лампа гаснет примерно через 2 секунды после
выхода модуля
управления из диагностического режима.Управление сигнальной лампой осуществляется
через реле комбинации приборов.
Когда модуль управления замыкает на "массу" сигнал на
реле, оно размыкает
цепь соединения сигнальной лампы с "массой" и лампа
гаснет.
Когда модуль управления повышает напряжение сигнала
примерно до 7 В, реле
замыкает цепь "массы" и лампа загорается.
