Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B6324S | 2007, 2008 |
| XC90 | B8444S | 2006–2008 |
| XC90 | — | 2005 |
Характеристики сигналов

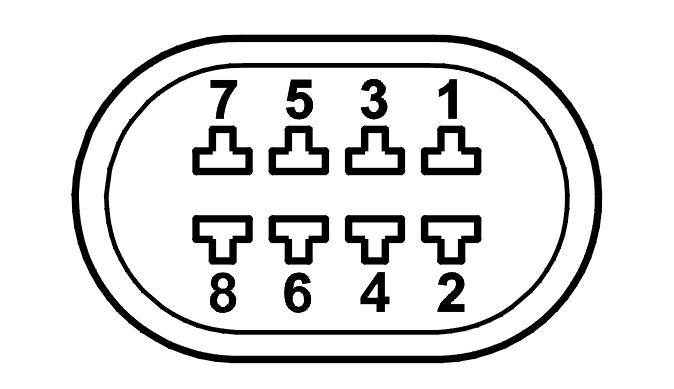

Разъем А
Все данные значения замерены между соответствующими соединениями в колонке 1 и #2 или #4 (масса).Штырьки 3, 5 и 6 не используются.
| U = напряжение постоянного тока (В) | Ubat = напряжение аккумулятора (В) | ||
|---|---|---|---|
| I = ток в амперах (A) | Uнизк. = напряжение близко к 0 В | ||
| F = частота в герцах (Гц) |
Разъем В
Все данные значения замерены между соответствующими соединениями в колонке 1 и #2 (масса)
| ECU | Тип сигнала | Включите зажигание | Разное |
|---|---|---|---|
| #A1 | Электропитание | U=Ubat | Защищен предохранителем 10 A |
| #A2 | Сигнал массы 1 | U=Ulow | - |
| #A3 | - | - | - |
| #A4 | Сигнал массы 2 | U=Ulow | - |
| #A5 | - | - | - |
| #A6 | - | - | - |
| #A7 | Провод связи, модули управления (CAN L) | U=1,0-2,5 В | - |
| #A8 | Провод связи, модули управления (CAN H) | U=2,5-4,0 В | - |
| ECU | Тип сигнала | Включите зажигание | Разное |
|---|---|---|---|
| #B1 | Электропитание | U=Ubat | - |
| #B2 | Сигнал массы | U=Ulow | - |
