Сигнал скорости таксометра (2006, 2007)

Снятие минусового кабеля

Снятие минусового кабеля аккумулятора, см.:Ремонт и установкаРаздел "Аккумулятор и крепежные детали"Замена аккумулятора.

Демонтаж звуковой защиты на стороне водителя

Демонтаж звуковой защиты, см.:Ремонт и установкаРаздел ИнтерьерПрочееЗвуковая защита, замена.

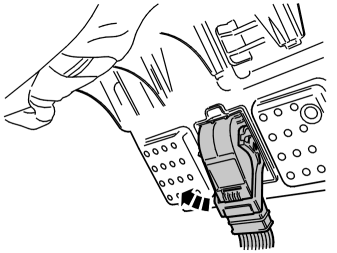

Снятие разъема

Снимите 60-полюсный контактный разъем на центральном модуле управления (CEM). Он находится на задней стороне CEM в сторону двигателя.

Установка клеммы кабеля на место

Соедините клемму на кабеле кабеля датчика сигнала скорости.Соединение кабеля описано в:Ремонт и установкаРаздел "Кабели и предохранители"КабелиКлемма кабеля, замена.

Разборка контактного разъема

Разделите контактный разъем, вытолкнув осторожно замыкающие захваты и сняв корпус с контактного разъема.

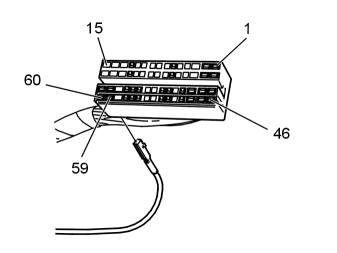

Установка клеммы кабеля, продолжение

Снимите замыкающую скобу на контактном разъеме.Установите на место клемму кабеля в позиции 59 в 60-полюсном контактном разъеме.

Осторожно: Следите за тем, чтобы клемма кабеля была повернута в правильном направлении. Проверьте, чтобы клемма кабеля захватила.

Установка контактного разъема

Установите на место корпус на контактном разъеме и установите на место контактный разъем в CEM.

Примечание: Штифты можно легко сломать. Проверьте, чтобы контактный разъем входил прямо в CEM.

Установка на место звуковую защитуРемонт и установкаРаздел ИнтерьерПрочееЗвуковая защита, замена.

Установка на место минусового кабеля

Установка минусового кабеля аккумулятора, см.:Ремонт и установкаРаздел "Аккумулятор и крепежные детали"Замена аккумулятора.
