Сигнал скорости таксометра (2005, 2006)

Снятие минусового кабеля

Снимите минусового кабеля аккумулятора, см.:Ремонт и установкаРаздел "Аккумулятор и крепежные детали"Замена аккумулятора.

Демонтаж центрального модуля управления (CEM)

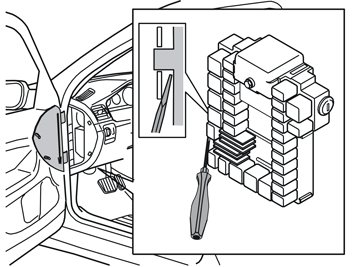

Снятие центрального модуля управления (CEM), см.:Ремонт и установкаРаздел "Кабели и предохранители"Токораспределительный узел, блок предохранителейЗамена центрального электронного модуля (CEM).

Снятие крышки электронного модуля управления

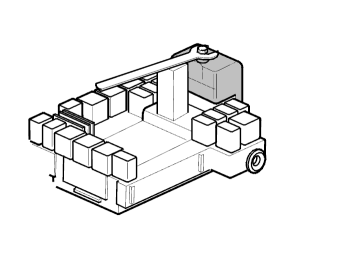

Открутите винты, которыми закреплен контактный разъем, чтобы он отошел с резьбы. Почувствуйте пальцами, чтобы винты двигались свободно.Открутите контактный разъем при помощи U-образного ключа и опоры (см. иллюстрацию).

Примечание: Будьте осторожны, чтобы не повредить штифты.

Установка клеммы кабеля на место

Соедините клемму на кабеле кабеля датчика сигнала скорости.Соединение кабеля описано в:Ремонт и установкаРаздел "Кабели и предохранители"КабелиКлемма кабеля, замена

Установка клеммы кабеля, продолжение

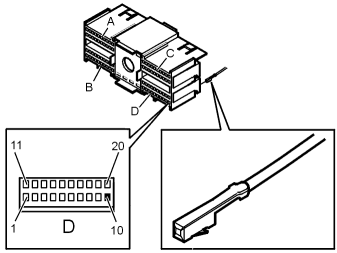

Установите клемму кабеля в положение D10 в контактном разъеме блока управления.

Осторожно: Следите за тем, чтобы клемма кабеля была повернута в правильном направлении. Проверьте, чтобы клемма кабеля захватила.

Установка контактного разъема

Установите контактный разъем в CEM.

Примечание: Штифты можно легко сломать. Проверьте, чтобы контактный разъем входил прямо в CEM.

Установите крышку над контактным разъемом. Затяните винты с усилием в 10 Нм.Установка CEM, см.:Ремонт и установкаРаздел "Кабели и предохранители"Токораспределительный узел, блок предохранителейЗамена центрального электронного модуля (CEM).
