Сигнал поджига для срабатывания надувной подушки/натяжных устройств ремней безопасности

Применимость

Импульс поджига

SRS 2.2 (постоянный ток)

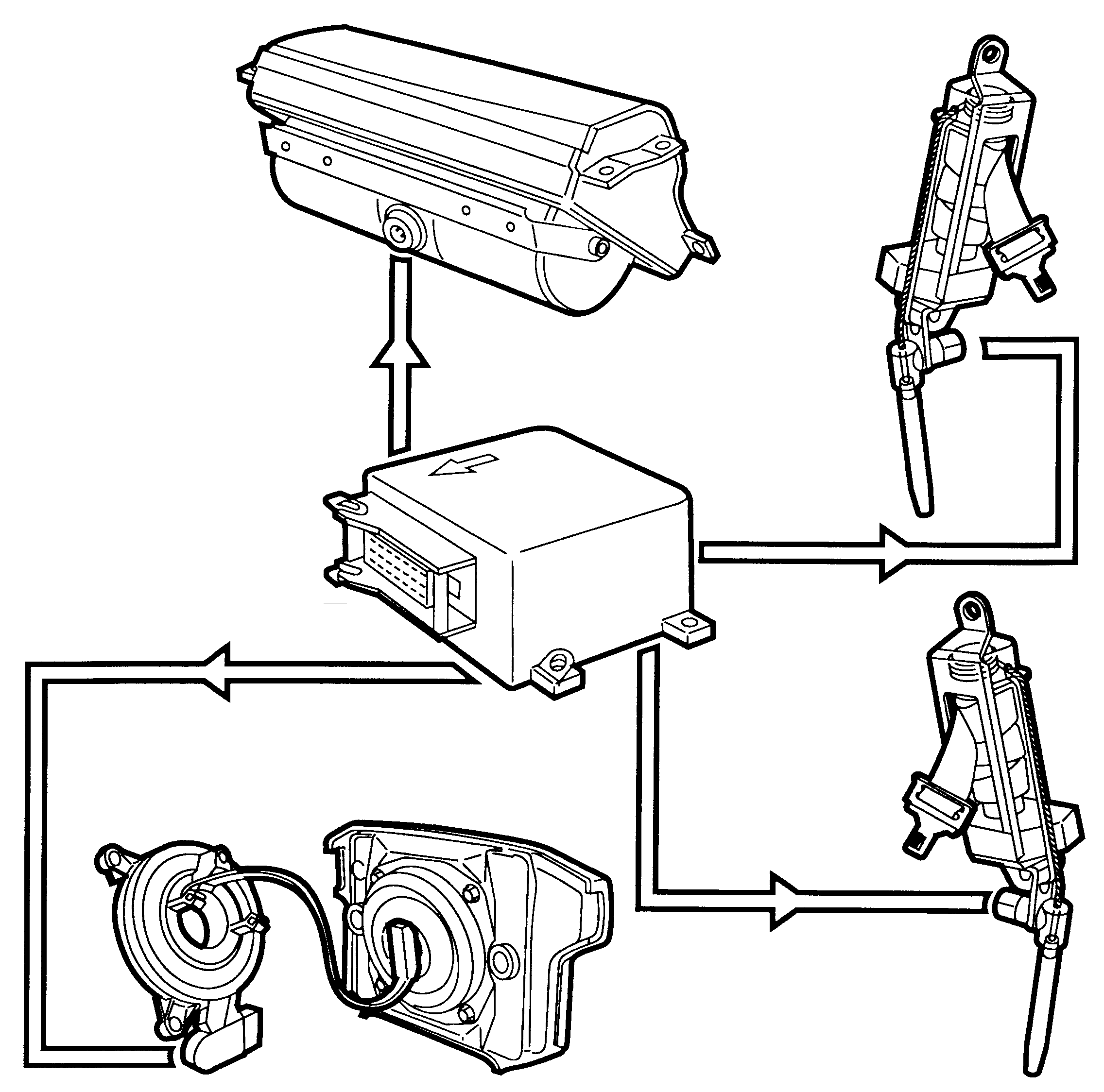

Сигнал поджига, который передается модулем
датчика воспламенителям надувных подушек/натяжных
устройств ремней безопасности, в системе SRS 2.2 является
импульсом постоянного тока.Для предотвращения ненамеренного
срабатывания подключенныхнадувных
подушек/натяжных устройств ремней безопасности в
системе SRS-2.2, за счет подачи постоянного тока при поиске
неисправностей, разъемы проводки SRS закорачиваютя при
отсоединении.

Внимание: Ни при каких обстоятельствах нельзя
использовать омметр или другой измерительный прибор,
находящийся под напряжением, для измерения
сопротивления надувной подушки/натяжного устройства
ремня безопасности. Проводка системы SRS 2.2 не должна
проверяться при подключенной надувной
подушке/натяжном устройстве ремня
безопасности. Это может привести к срабатыванию
надувной подушки/натяжного устройства ремня
безопасности.

Электрический сигнал

SRS 2.3 (переменный ток)

Электрический сигнал, который передается
модулем датчика воспламенителям надувных
подушек/натяжных устройств ремней безопасности, в
системе SRS 2.3 является сигналом переменного тока.
Находящийся в разъеме конденсатор пропускает этот
сигнал, но задерживает сигнал постоянного тока.Это указывает, что в системе SRS 2.3
подключенные надувные подушки/натяжные
устройства ремней безопасности могут сработать при
ненамеренном подключении постоянного тока при поиске
неисправностей.Предупреждение о недопустимости
непосредственного подключения измерительных
приборов к отключенному модулю/натяжному устройству
ремня безопасности сохраняет силу.

Внимание: Ни при каких обстоятельствах нельзя
использовать омметр или другой находящийся под
напряжением измерительный прибор для измерения
подключенных надувных подушек/натяжных устройств
ремней безопасности, так как это может вызвать их
срабатывание.
