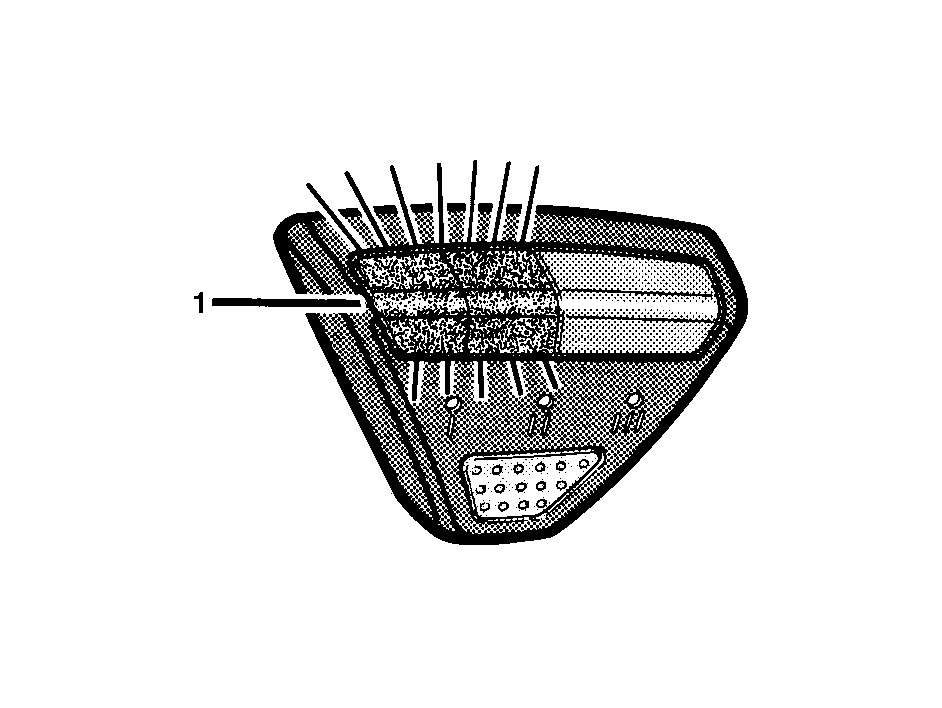

СИДы индикации статуса и индикаторные СИДы функционируют следующим образом:

Применимость

Перед началом движения, автомобиль находится на стоянке или в гараже

= Охранная сигнализация активирована, см. ниже

1: СИДы индикации статуса

1: Индикаторные СИДы

Во время движения, зажигание включено:

СИДы индикации статуса 1 и 2:

Обычно в этом случае индикация статуса отсутствует. Если активирован рабочий режим, то каждые три секунды будет появляться быстрая вспышка.

Индикаторные СИДы:

Индикация отсутствует.

По окончании движения, зажигание выключено, неисправность в замкнутой системе охранной сигнализации:

СИДы индикации статуса 1 и 2:

Тройная вспышка и три коротких импульса, за которыми следует пауза, указывают на неисправность в одной из замкнутых систем охранной сигнализации.

Примечание: В случае, если дверь, капот или крышка багажника/задняя откидная дверь открыты, это также соответствующим образом демонстрируется

Индикаторные СИДы:

Показывает, какая замкнутая система охранной сигнализации неисправна.

Охранная сигнализация активирована:

СИДы индикации статуса 1 и 2:

Одна короткая вспышка в секунду.

Индикаторные СИДы:

Индикация отсутствует.

Сигнализация срабатывает:

СИДы индикации статуса 1 и 2:

Горят.

Индикаторные СИДы:

Индикация отсутствует.

Дезактивация после того, как сигнализация сработала:

СИДы индикации статуса 1 и 2:

Индикация отсутствует.

Индикаторные СИДы:

Показывает, какая замкнутая система охранной сигнализации была приведена в действие:

Примечание: Индикация аннулируется, когда включено зажигание или активирована охранная сигнализация.

Сигнализация установлена в рабочем режиме:

СИДы индикации статуса 1 и 2:

Одна короткая вспышка каждые три секунды.

Индикаторные СИДы:

Индикация отсутствует.

Блок системы управления

Блок системы управления содержит предварительно запрограммированный микропроцессор, который может быть запрограммирован заново в отношении определенных функций. Среди прочего, микропроцессор может закладывать в память до трех разных кодов ключей для дистанционного управления.Имеются три тстроенных реле:

• для прерывателя запуска
• для светового сигнала
• для звукового сигнала (гудка).

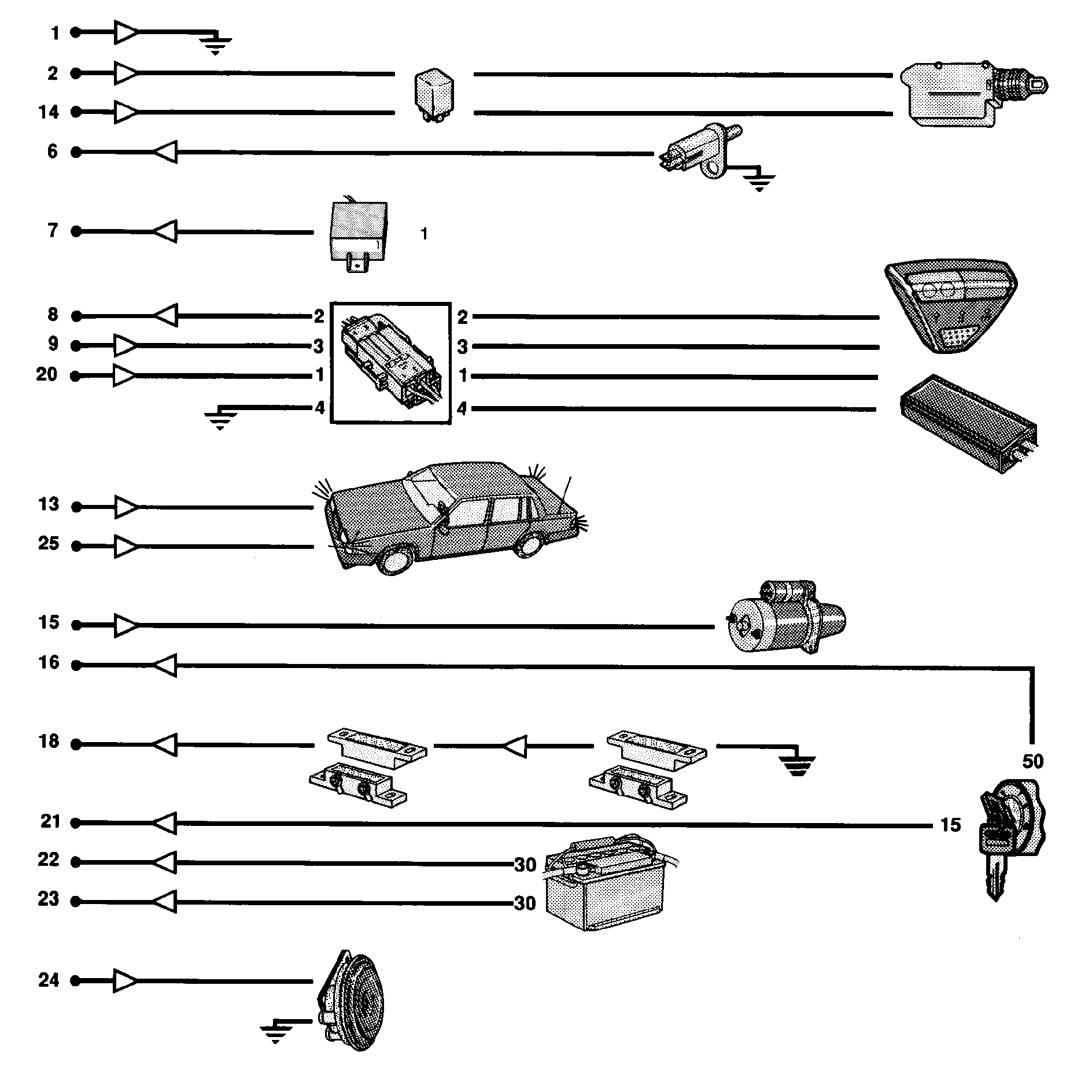

Распределение выводов

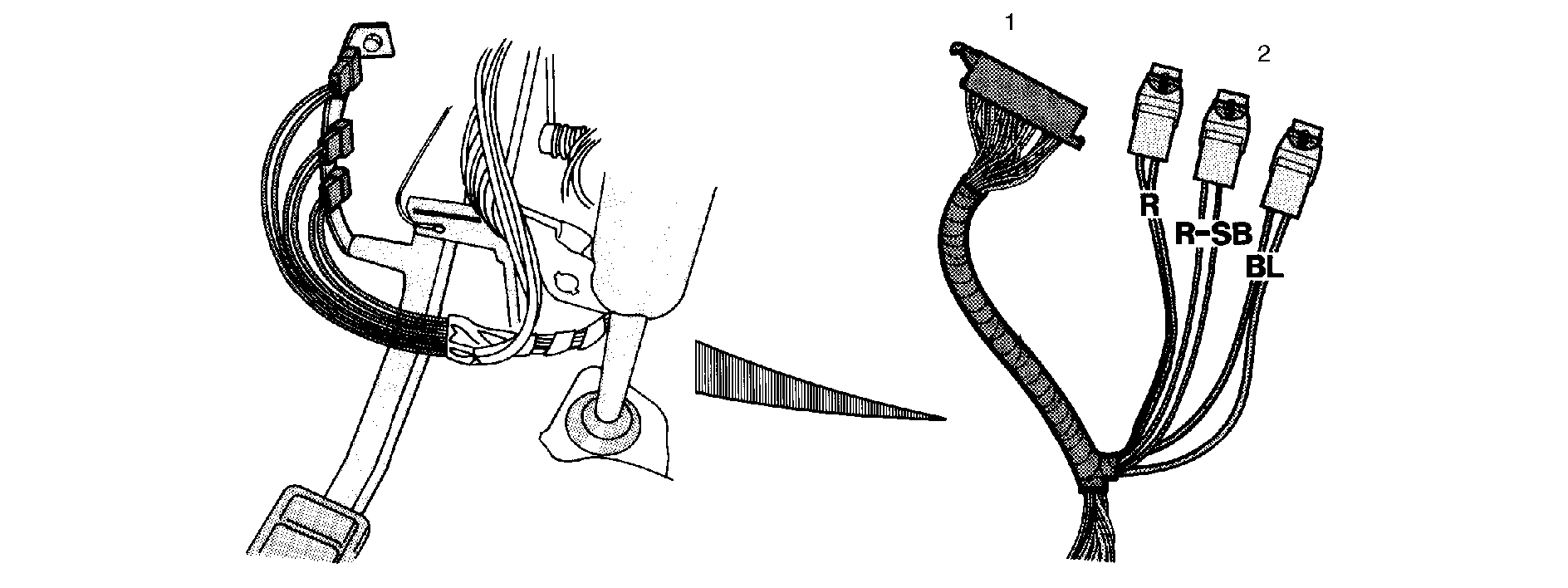

Блок системы управления имеет три выхода, снабженных плавкими предохранителями (15 А). Плавкие предохранители расположены вблизи от блока системы управления, и доступ к ним обычно возможен при удалении коленной подушки.Когда сигнализация активирована, блок системы управления осуществлять контроль датчиков. В случае попытки взлома, охранная сигнализация срабатывает в виде слышимых и зрительно различимых сигналов. При осуществлении попытки завести автомобиль контрольное напряжение, обеспечивающее питание стартера отключается, что предотвращает возможность приведения автомобиля в действие.Если дверь, капот или крышка багажника/задняя откидная дверь открыты, когда сигнализация активирована, звуковая сигнализация будет слышна в течение тридцати секунд, а сигнал, подаваемый в виде мигания указателей поворота автомобиля, будет виден в течение пяти минут.Если были установлены дополнительные датчики (замкнутая сенсорная система III) и если они срабатывают, в течение пяти секунд будет слышна звуковая сигнализация, и пятиминутный световой сигнал будет загораться до трех раз.
